KÄYTTÖOHJE PWS 850 CE BOSCH

Ota huomioon koneesi tilausnumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.
* Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alemmalla jännitteellä ja maakohtaisissa versioissa saattavat tiedot vaihdella.

Kierrosluvun esivalinta (Malli CE)

Materiaali	Käyttö	Työkalu	Säätöpyörä
Muovi	Kiillotus	Lampaanvillatyyny	1
	Hienohionta	Huopakiillotuslaikka	1
Metalli	Hienohionta	Kangaslaikka	1
	Värin poisto	Hiomapyörö	2–3
Puu, metalli	Harjaus, ruosteenpoisto	Kuppiharja, hiomapyörö	3
Metalli, kivi	Hionta	Hiontalaikka	4–6
Metalli	Hionta	Hiontalaikka	6
Kivi*	Katkaisu*	Katkaisulaikka ja ohjainkelkka	6

*Kiviaineksen katkaisu on sallittua ainoastaan ohjainkelkkaa käyttäen (lisätarvike).

Asianmukainen käyttö

Laite on tarkoitettu metalli- ja kiviainesten katkaisuun, hiontaan ja harjaukseen ilman veden käyttöä. Kiven katkaisussa täytyy käyttää ohjainkelkkaa.

Laitteet, jotka on varustettu elektronisella ohjauksella: Konetta voidaan sallituilla lisätarvikkeilla varustettuna käyttää hiontaan ja kiillotukseen.

Melu-/tärinätieto

Mitta-arvot määritetty EN 50 144 mukaan.

Työkalun tyypillinen A-arvioitu melutaso: äänen painetaso 88 dB (A); äänentehotaso 101 dB (A). Käytä kuulosuojaimia!

Tyypillinen luokitettu kiihtyvyys on 5,0 m/s ^4 .

Käytettäessä tärinävaimennettua lisäkahvaa on lisäkahvan kautta käteen ja käsivarteen kohdistuva tyypillinen tärinä alle 2,5 m/s ^2 .

Koneen osat

1 Käynnistyskytkin
2 Kierrosluvun säätöpyörä (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)
3 Lisäkahva
4 Karan lukituspainike
5 Hiomakara
6 Laikkasuojus
7 Kiristysvipu
8 Kiinnityslaippa (M 14-hiomakarassa O-renkaalla)
9 Hionta-/katkaisulaikka*

10 Kiristysmutteri

11 Pikakiristysmutteri SDS-clic (M 14-hiomakaraa varten)*

12 Käsisuojus*

13 Kumihiomalautanen*

14 Hiomapyörö*

15 Pyörömutteri*

16 Kuppiharja*

17 Poistoimukuvulla varustettu ohjainkelkka*

18 Timanttikatkaisulaikka*

19 M 10 Kiinnityslaippa

* Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen!

Työturvallisuus

Vaaraton työskentely laitteella on mahdollinen ainoastaan luettuasi huolellisesti käyttö- ja turvaohjeet, sekä seuraamalla ohjeita tarkasti. Lisäksi tulee noudattaa oheen liitetyn vihkosen yleisiä turvaohjeita. Ennen ensimmäistä käyttöä sinun tulisi saada käytännön opastusta.

■ Käytä suojalaseja ja kuulosuojaimia.
Käytä turvallisuutesi takia myös muita suojavarusteita, kuten suojakäsineitä, tukevia jalkineita, kypärää ja suojusvaatetta.
■ Työssä syntyvä pöly saattaa olla terveydelle haitallinen, palava tai räjähdysaltis. Sopivat suojatoimenpiteet ovat välttämättömät.
Esimerkiksi: Monia pölyjä pidetään karsinogeenisina. Käytä soveltuvaa pölyn-/lastunimua ja pölynsuojanaamaria.
■ Kevytmetallipöly voi syttyä palamaan tai räjäh-tää. Pidä aina työpaikka puhtaana, sillä aine-sekoitukset ovat erityisen vaarallisia.
Jos verkkojohto vahingoittuu tai katkeaa työn aikana ei johtoa saa koskettaa, vaan pistotulppa on välittömästi irrotettava pistorasiasta. Älä koskaan käytä laitetta, jos verkkojohto on viallinen.
■ Liitä laitteet, joita käytetään ulkona, vikavirta-suojakytkimen (FI) kautta, jonka laukaisuvirta on korkeintaan 30 mA. Älä käytä laitetta sa-teessa tai kosteudessa.
■ Pidä työskentelyn aikana aina konetta kaksin käsin ja seiso tukevasti.
■ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tu- kevammin paikoillaan, kuin kädessä pidettynä.
■ Tarkista aina, että verkkojohto kulkee koneesta poispäin.
■ Pysäytä aina kone, ennen kuin asetat sen pois käsistäsi ja odota, että koneen pyörintä lakkaa.
■ Virtakatkoksen sattuessa tai pistotulpan irro-tessa pistorasiasta, tulee käynnistyskytkin vä-littömästi vapauttaa ja saattaa ei-asentoon. Tämä estää hallitsemattoman uudelleenkäyn-nistyksen.
■ Laitetta saa käyttää vain kuivaleikkaukseen/kuivahiontaan.
■ Kaikissa koneella suoritettavissa töissä on lisäkahvan 3 oltava asennettuna.

■ Tartu sähkötyökaluun ainoastaan eristetyistä kahvoista, jos työkalu saattaa osua piilossa olevaan johtoon tai omaan verkkojohtoon. Kosketus jännitteisen johdon kanssa saattaa tehdä koneen metalliosat jännitteisiksi ja aikaansaada sähköiskun.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.
■ Hionta- tai katkaisulaikkoja käytettäessä on laikkasuojuksen 6 oltava asennettuna. Työskenneltäessä kumihiomalautasen 13 tai kuppiharjan 16/laikkaharjan/tasoliuskalaikan kanssa suosittelemme käyttämään käsisuo-justa 12 (lisätarvike).
Käytä pölyn poistoimua kiviainesta työstettäessä. Pölynimurin tulee olla sallittu kivipölyn imurointiin. Käytä ohjainta, kun leikkaat kiveä.
■ Asbestipitoista materiaalia ei saa työstää.
Käytä ainoastaan hiomatyökaluja, joiden suurin sallittu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneen tyhjäkäyntikierrosluku.
Tarkista hiomavälineet ennen käyttöä. Hiomavälineiden on oltava oikein asennettuja ja niiden täytyy pystyä pyörimään vapaasti. Suorita koeajo vähintään 30 sekunnin ajan ilman kuormitusta. Älä käytä vahingoittuneita, epäsäännöllisen muotoisia tai täriseviä hiomatyövälineitä.
■ Suojaa hiomalaitetta iskuilta, kolhuilta ja rasvalta.
■ Vie vain käynnissä oleva kone työkappaletta vasten.
■ Pidä kädet poissa pyörivistä hiomavälineistä.
Tarkista laikan pyörimissuunta. Pidä aina laite niin, että kipinät ja hiomapöly lentävät kehosta poispäin.
■ Metallien hionnassa syntyy kipinöintiä. Tarkista, ettei kenellekään aiheuteta vaaraa. Tulipalovaaran takia ei lähistöllä saa olla mitään palavia aineita (kipinäetäisyydellä).

■ Ole varovainen, kun teet uraa esim. kantaviin seiniin: Katso statiikkaohjeet.
■ Katkaisulaikan kiinnitarttuminen johtaa koneen takaiskuun. Pysäytä välittömästi kone tässä tapauksessa.
■ Ota huomioon hiomalaikkojen mitat. Reiän halkaisijan tulee sopia kiinnityslaippaan 8 (M 14), 19 (M 10). Älä käytä supistusosia tai sovitteita.
- Älä koskaan käytä katkaisulaikkoja rouhintalaikkoina. Älä aseta katkaisulaikkaan sivuttaista painetta.
■ Ota huomioon hiomavälineen valmistajan asennus- ja käyttöohje.
■ Huomio! Hiomalaikka pyörii vielä laitteen poiskytkennän jälkeen.
- Älä kiinnitä laitetta ruuvipenkkiin.
- Älä koskaan anna lapsille lupaa käyttää ko-netta.
■ Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käytetään tälle laitteelle tarkoi-tettuja alkuperäisiä varaosia.

Statiikkaohjeita

Kantavien seinien lovia säätelevät standardi DIN 1053 osa 1 ja kansalliset määräykset.

Nämä ohjeet on ehdottomasti noudatettava. Ennen työn aloittamista on neuvoteltava vastaavan staatikon, arkkitehdin tai asianomaisen rakennusjohdon kanssa.

Asenna suojavarustukset

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Laikkasuojus

■ Hionta- tai katkaisulaikkoja käytettäessä on laikkasuojuksen 6 oltava asennettuna.

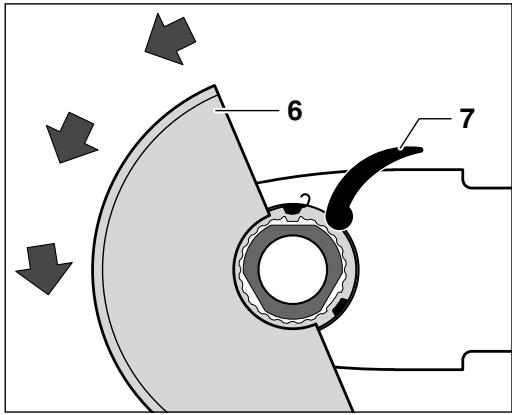

Avaa kiristysvipu 7.

Aseta laikkasuojus 6 kuvan osoittamalla tavalla laitteen pään karan kaulaan. Laikkasuojuksen turvanokkien tulee sopia vastaaviin karan kaulassa oleviin aukkoihin.

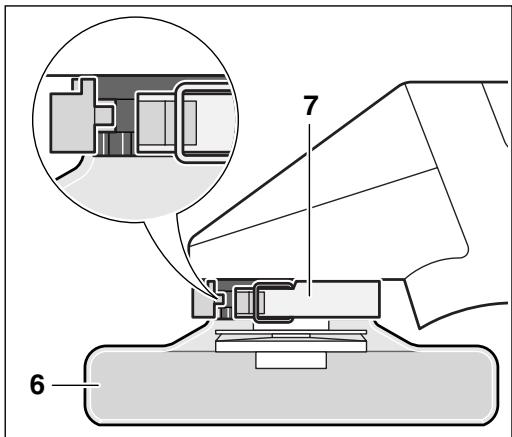

6 7

Paina laikkasuojus karan kaulaan, kunnes suo- juksen olake on laitteen laippaa vasten ja turvan- okat tarttuvat karan kaulassa kiertävään uraan.

Kierrä laikkasuojus 6 vastapäivään haluttuun asentoon (työasentoon).

Säädä laikkasuojusta 6 niin, että kipinäsuihku käyttäjän suuntaan estyy.

Ohje: Laikkasuojuksen 6 ohjausnokat varmistavat, että ainoastaan konemalliin sopiva laikkasuojus voidaan asentaa.

Irrotus tapahtuu käänteisessä järjestyksessä.

Lisäkahva

■ Kaikissa koneella suoritettavissa töissä on lisäkahvan 3 oltava asennettuna.

Kierrä kiinni lisäkahva 3 koneen pään oikealle tai vasemmalle puolelle, riippuen työtavasta.

Tärinää vaimentava lisäkahva

VIBRATION CONTROL

Tärinää vaimentava lisäkahva mahdollistaa työskentelyn pienellä tärinällä ja näin ollen myös miellyttävämmän sekä varmemman työskentelyn.

Älä tee lisäkahvaan mitään muutoksia.

Älä jatka vaurioituneen lisäkahvan käyttöä.

Käsisuojus

Työskenneltäessä kumihiomalautasen 13 tai kuppiharjan 16/laikkaharjan/tasoliuskalaikan kanssa suosittelemme käyttämään käsisuojusta 12 (lisätarvike). Käsisuojus 12 kiinnitetään lisäkahvan 3 avulla.

Hiomatyökalun asennus

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Käytä ainoastaan hiomatyökaluja, joiden suurin sallittu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneen tyhjäkäyntikierrosluku.

Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiksi; älä kosketa laikkoja, ennen kuin ne ovat jäähtyneet.

■ Puhdista hiomakara ja kaikki asennettavat osat. Lukitse hiomakara 5 karan lukituspainikkeella 4 hiomatyökaluja kiinnitettäessä ja irrotettaessa.

Paina karan lukituspainiketta 4 ainoastaan hiomakaran ollessa pysähdyksissä!

Hionta-/katkaisulaikka

Ota huomioon hiomalaikkojen mitat. Reiän hal-kaisijan tulee sopia kiinnityslaipp-paan 8 (M 14), 19 (M 10). Älä käytä supistusosia tai sovitteita.

Käytettäessä timanttikatkaisulaikkaa on tarkistettava, että timanttikatkaisulaikassa oleva kiertosuuntaa osoittava nuoli osoittaa koneen kiertosuuntaan (kiertosuuntaa osoittava nuoli koneen päässä).

Katso asennusohjeet kuvasivulta.

Kierrä kirstysmutteri 10 paikoilleen ja kiristä kaksireikääavaimella (katso kappaletta "Pikakiristysmutteri").

8

M 14 hiomakaran kiinnityslaippa

Kiinnityslaipan 8 kes- kityslaipan ympärille on asennettu O-ren- gas (muoviosa).

Jos O-rengas puuttuu tai jos se on viallinen, tulee se ehdottomasti vaihtaa uuteen (tilaus n:o 1 600 210 039), ennen kuin kiinnityslaippa 8 asennetaan.

BOSCH 19

M 10 hiomakaran kiinnityslaippa

Kiinnityslaippaa 19 voidaan käyttää kaksipuolisesti. Timantti- katkaisulaikkoja varten se tulee asentaa 180° käännettynä hiomakaraan 5.

Timanttikatkaisulaikan reiän (∅ 20 mm) tulee so-pia välyksettä kiinnityslaipan 19 keskityslaippaan.

Älä käytä supistusosia tai sovitteita.

Kun hiomatyökalu on asennettu, tulee ennen käynnistämistä tarkistaa, että hiomatyökalu on oikein asennettu ja että se pystyy kiertämään vapaasti.

Tasoliuskalaikka

(M 14-hiomakaraa varten)

Poista tarpeen mukaan suojus 6 ja asenna käsisuojus 12. Asenna erikoinen kiinnityslaikka 8 (li-sätarvike, tilaus n:o 2 605 703 028) ja tasoliuskalaikka hiomakaraan 5. Kierrä kirstysmutteri 10 paikoilleen ja kiristä se hyvin kaksireikääavaimella.

Kumihiomalautanen 13

Poista tarpeen mukaan suojus 6 ja asenna käsi-suojus 12.

Katso asennusohjeet kuvasivulta.

Kierrä pyörömutteri 15 paikoilleen ja kiristä se hyvin kaksireikä-avaimella.

Kuppiharja 16/laikkaharja

(M 14-hiomakaraa varten)

Poista tarpeen mukaan suojus 6 ja asenna käsi-suojus 12.

Hiomatyökalu on pystyttävä kiertämään hiomakaraan 5 niin pitkälle, että se tukee hiomakaran kierteen lopussa sijaitsevaan hiomakaran laippaan. Kiristä kiintoavaimella.

Pikakiinnitysmutteri SDS-clic

(M 14-hiomakaraa varten)

Kiristysmutterin 10 tilalla voidaan käyttää pikakiristysmutteria 11 (lisätarvike). Pikakiristysmutteri mahdollistaa työkalujen kiinnityksen ilman työkaluja.

Pikakiristysmutteria 11 saadaan käyttää ainoastaan hionta- ja katkaisulaikkojen kiinnitykseen.

Käytä ainoastaan moitteettonta, ehjää pikakiristysmutteria 11.

Tarkista pikakiristysmutteria kiinnitettäessä, ettei pinta, jossa on tekstiä tule hiomalaikkaa vasten. Nuolen tulee osoittaa indeksimerkkiä 20.

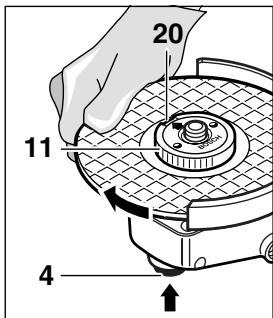

20 11 4

Lukitse kara painamalla karan lukituspainiketta 4. Kiristä pikakiristysmutteri kiertämällä hiontalaikkaa voimakkaasti myötäpäivään.

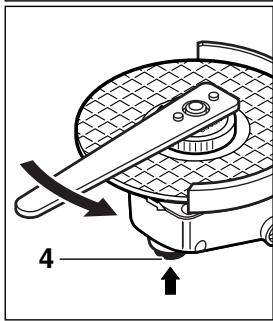

4

Oikein kiinnitetty, kunnossa oleva pika- kiristysmutteri voidaan avata käsin, kiertämällä rihlattua rengasta vastapäivään.

Älä koskaan avaa kiinnijuuttunutta pikakiristysmutteria pihdeillä, vaan käytä kaksireikä-avainta. Aseta kaksireikä-avain kuvan osoittamalla tavalla.

Sallitut hiomatyökalut

Kaikkia tässä käyttöohjeessa mainittuja hioma- työkaluja voidaan käyttää.

Käytettävien hiomatyökalujen sallitun kierrosluvun [min ^-1 ] ja kehänopeuden [m/s] tulee vähintään vastata taulukossa olevia arvoja.

Tarkista siksi aina hiomatyökalun nimilapussa mainittu sallittu kierrosluku/kehänopeus.

	maks.[mm]		[mm]	[min-1]	[m/s]
	D	b	d
	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Käyttöönotto

Tarkista verkkojännite: Virtalähteen jännitteen täytyy olla sama, kuin mallikilpeen merkitty. 230 V-merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Käynnistys ja pysäytys

Käynnistä laite työntämällä käynnistyskytkin 1 eteenpäin.

Lukitse käynnistyskytkin 1 painamalla sen etureunaa, kunnes se lukkiutuu.

Pysäytä kone päästämällä käynnistyskytkin 1 vapaaksi tai painamalla sen takaosaa.

Koekäyttö!

Tarkista hiomatyökalu ennen käyttöä. Hiomatyökalun tulee olla moitteettomasti asennettu ja sen täytyy pystyä kiertymään vapaasti. Suorita vähintään 30 sekunnin koekäyttö ilman kuormaa. Älä käytä vioittuneita, epämääräisen muotoisia tai täriseviä työkaluja.

Vakioelektroniikka (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Vakioelektroniikka pitää kierrosluvun lähes vakiona tyhjäkäynnissä ja kuormalla ja takaa täten tasaisen työtehon.

Ylikuormitussuoja (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Ylikuormitettuna moottori pysähtyy. Poista kuorma välittömästi ja jäähdytä kone käyttämällä sitä 30 sekuntia täydellä tyhjäkäyntikierrosluvulla ilman kuormaa.

Kierrosluvun esivalinta (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aseta tarvittava kierrosluku säätöpyörällä 2 kohdassa "Laitteen tiedot" sijaitsevan taulukon mukaan (lähtöarvoja).

Työskentelyohjeita

■ Kiinnitä työkappale, ellei se oman pai- nonsa takia pysy paikallaan.
- Älä kuormita konetta niin paljon, että se pysähtyy.
■ Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiksi; älä kosketa laikkoja, ennen kuin ne ovat jäähtyneet.

Hionta

30° ... 40° asetuskulmalla saavutetaan paras hiontatulos. Liikuttele konetta edestakaisin kevyesti painaen. Täten menetellessä ei työkappale kuumene liikaa, ei värjäänny eikä pintaan synny uria.

Älä koskaan käytä katkaisulaikkaa hion- taan.

Tasoliuskalaikka

Tasoliuskalaikalla (lisätarvike) voidaan työstää myös kuperia pintoja ja profiileja (reunahiontaa).

Tasoliuskalaikat kestävät huomattavasti kauemmin kuin hiomapyöröt, ne ovat hiljaisempia ja hio-malämpötila on alhaisempi.

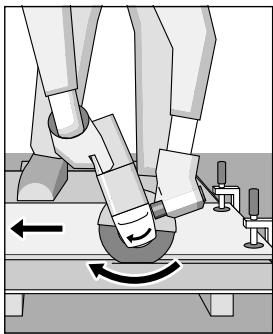

Katkaisuhionta

Katkaisuhionnassa ei tule painaa, kallistaa tai heilutella työkalua. Työskentele kevyttä, työstettävään aineeseen sopivaa syöttöä käyttäen.

Älä jarruta virran katkaisun jälkeen pyöriviä katkaisulaikkoja painamalla niitä sivuttain kappaletta vasten.

Katkaisussa käytetty suunta on tärkeä.

Koneen täytyy aina toimia vastapyörimissuunnassa; älä koskaan siirrä konetta toiseen suuntaan! Tällöin on olemassa vaara, että laikka painautuu hallitsemattomasti ulos leikkauslovesta.

Profiileja ja neliöputkia katkaistaessa kannattaa aloittaa kohdasta, jossa on pienin läpileikkaus.

Kiviaineksen leikkaus

■ Laitetta saa käyttää vain kuivaleik-kaukseen/kuivahiontaan.

Käytä mieluiten timanttikatkaisulaikkaa. Kallistuksen estämiseksi, tulee käyttää ohjainkelkkaa 17, jossa on erikoinen imusuojahuppu.

Käytä laitetta ainoastaan pölynimun kanssa. Käytä lisäksi pölynsuojanaamaria.

Pölynimurin tulee olla hyväksytty kivipölyn imurointiin.

Boschin ohjelmasta löytyy soveltuvia pö- lynimureita.

Käynnistä kone ja aseta ohjainkelkan etuosa työkappaletta vasten.

Työnnä konetta eteenpäin kohtuullisella, työstet- tävään aineeseen sopivalla syötöllä (kuva).

Erityisen kovia aineita leikattaessa, esim. kvartsipitoista betonia, saattaa timanttikatkaisulaikka ylikuumeta ja vioittua. Timanttikatkaisulaikkaa myötäilevä kipinäkehä viittaa tähän.

Tällöin on leikkaus keskeytettävä ja annettava timanttikatkaisulaikan jäähtyä vähän aikaa käyttämällä sitä kuormittamattomana tyhjäkäyntikierrosluvulla.

Tuntuvasti alentunut työteho ja kiertävä kipinäkehä ovat tylstyneen timanttikatkaisulaikan tunnusmerkkejä. Laikkaa voidaan teroittaa uudelleen tekemällä lyhyitä leikkauksia hiovaan aineeseen (esim. kalkkihiekkakiveen).

Huolto ja puhdistus

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Pidä aina laite ja tuuletusaukot puhtaina voidaksesi työskennellä hyvin ja turvallisesti.

Metalleja työstettäessä voi äärimmäisissä käyttöolosuhteissa johtavaa pölyä kerääntyä laitteen sisälle. Laitteen suojaeristys voi vahingoittua. Näissä tapauksissa on suositeltavaa käyttää kiinteää imulaitetta, usein puhaltaa tuuletusaukkoja puhtaaksi ja kytkeä vikavirta-suojakytkin (FI) laitetta suojaamaan.

Tämä laite on suunniteltu, valmistettu ja testattu erittäin huolellisesti. Mikäli siinä siitä huolimatta il- menee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset.

Ilmoita ehdottomasti laitteen 10-numeroinen tilausnumero kaikissa kyselyissä ja varaosatila- uksissa!

Ympäristönsuojelu

Raaka-aineen uusiokäyttö jätehuollon ase-masta

Laite, tarvikkeet ja pakkaus tulisi hävittää ympäristöystävällisesti toimittamalla ne kierrätykseen.

Nämä käyttöohjeet on valmistettu kloorittomasti valkaistusta uusiopaperista.

Lajipuhdasta kierrättämistä varten muoviosissa on merkinnät.

Huolto ja asiakasneuvonta

Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta: www.bosch-pt.com

Robert Bosch OY

Ansatie 6 a C

01740 Vantaa

📞 +358 (0)9 / 43 59 91

Fax....+358 (0)9 / 8 70 23 18

CE Yhdenmukaisuusvakuutus

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 50 144 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY.

Dr. Egbert Schneider

Pidätämme oikeuden muutoksiin
