BEDIENUNGSANLEITUNG PMK 1100 A1 PARKSIDE

Originalbetriebsanleitung

NL BE

DRAAGBARE COMPRESSOR

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR BE CH

Werner-von-Siemens-Str. 27

76694 Forst | GERMANY

[e-mail]

Service-Hotline: [phone]

1. Einleitung ...22
   1.1 Bestimmungsgemäße Verwendung .. 22....
   1.2 Lieferumfang 22
   1.3 Ausstattung 22
   1.4 Technische Daten 23
2. Sicherheitshinweise . 24
   2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge 24
   2.2 Zusätzliche Sicherheitshinweise 29
   2.3 Allgemeine Sicherheitsregeln für das Reifenfüllmessgerät . 30
3. Inbetriebnahme .. 31....
   3.1 Kompressor anschließen 31
   3.2 Druckluftgerät anschließen . 31
4. Bedienung der Druckluft-Ausblaspistole 31
   4.1 Vor der Inbetriebnahme 31
   4.2 Betrieb der Druckluft- Ausblaspistole 31
5. Bedienung des Druckluft-Reifenfüllmessgeräts 32
   5.1 Vor der Inbetriebnahme 32
   5.2 Mit Ventiladapter, Ballnadel, Universaladapter 32
6. Problemlösung 33
7. Wartung und Reinigung 33
8. Entsorgung ...34
9. Garantie der ROWI Germany GmbH 35
10. Service 36
11. Original-Konformitätserklärung C€ 36

KOMPRESSOR TRAGBAR PMK 1100 A1

1. Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

1.1 Bestimmungsgemäße Verwendung

Das Gerät ist zum Aufpumpen von Fahrradreifen, Luftmatratzen, Sportbällen, Schlauchbooten, etc. unter Verwendung der mitgelieferten Adapter geeignet. Das Gerät ist nicht geeignet zum Betrieb von Druckluftwerkzeugen. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

1.2 Lieferumfang

1 Druckluftpumpe mit Kolbenkompressor (inkl. Druckluftschlauch und Anschluss-kabel)
1 Ausblaspistole
1 Reifenfüllmessgerät
1 Ballnadel
1 Ventiladapter
1 Universaladapter
1 Bedienungsanleitung

1.3 Ausstattung

Kofferkompressor

1 EIN-/AUS-Schalter (mit intergrierter Kontrollleuchte)
2 Transportgriff
3 Druckluftschlauchmit Schnellkupplung
4 Standfüße
5 Zubehörfach
6 Netzanschlussleitung

Druckluft-Reifenfüllmessgerät PDRF 10 A1

7 Manometer
8 Entlüftungsventil
9 Druckluftanschluss
10 Abzugshebel
11 Schlauch
12 Hebel-Schnellverschluss
13 Adapter für Aufblasventile
14 Universaladapter
15 Ballhohlnadel

Druckluft-Ausblaspistole PDBP 6 A1

16 Druckluftanschluss
17 Abzugshebel
18 Düse

1.4 Technische Daten

Nennspannung:220-240V \~, 50 Hz (Wechselstrom)

Motorleistung: 1,1 KW

Betriebsart: S3 15% 10 min.

Kompressor-Drehzahl: 3550 min ^-1

Betriebsdruck: max. 8 bar

Theo. Ansaugleistung: 180 l / min.

Schutzart: IPX0

Schutzklasse:II/

(Doppelisolierung)

Gerätegewicht: ca. 5,8 kg

Betriebsart S3-15%-10min S3 = Aussetzbetrieb ohne Einfluss des Anlaufvorganges. Dies bedeutet, dass während eines Zeitraums von 10 min die max. Betriebszeit 15% (1,5 Min) beträgt.

Geräuschemissionswert

Messwert für Geräusch ermittelt entsprechend EN 62841-1 und EN 1012-1.

Der A-gewichtete Geräuschpegel am Arbeitsplatz beträgt typischerweise:

Schalldruckpegel (am Bedienerplatz)

$$ L _ {P A} = 8 0, 2 \mathrm{dB(A)} $$

Unsicherheit K = 3 dB (A)

Gemäß 2000/14/EG und 2005/88/EG:

Schallleistungspegel L_WA = 92,4 dB (A)

Unsicherheit K = 1,91 dB (A)

Schallleistungspegel L_WA = 94 dB (A)

Gehörschutz tragen!

Erläuterungen zu allen auf dem Produkt zu findenden Symbolen

△WARNING!	WARNUNGVor der Inbetriebnahme die Bedienungsanleitung lesen.
	Bedienungshandbuch muss gelesen werden.
	Den Hahn nicht öffnen, bevor der Luftschlauch an-geschlossen ist.
	Nicht anlassen
	Kompressoranlage kann ohne Warnung anlaufen.
	Gefahr heißer Temperaturen
	Schutzklasse II
	Nicht dem Regen aussetzen!
	Augenschutz tragen
	Atemschutz tragen
	Gehörschutz tragen
	Schutzhandschuhe tragen
	garantierter Schallleistungs-pegel

2. Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlusssteckerdes Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen

nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5) Service

a. Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

2.2 Zusätzliche Sicherheitshinweise

EMPFEHLUNG

Verwenden Sie einen Fehlerstromschutzschalter (RCD) mit einem Auslösestrom von 30 mA oder weniger.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.
• Unfallverhütungsvorschriften beachten. Zusätzlich zu den Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften der hiesigen Behörden berücksichtigt werden.
• Die Betriebsanleitung muss ständig in unmittelbarer Nähe des Kompressors aufbewahrt werden und dem Bedienpersonal zur Verfügung stehen.

WARNUNG!

Der Kompressor darf in möglicherweise explosionsfähiger Atmosphäre nicht eingesetzt werden. Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden sein bzw. betrieben werden.

In Bereichen, in denen gearbeitet wird, nicht essen, trinken oder rauchen.
- Nur in gut belüfteten Räumen verwenden oder für lokale Absaugung sorgen.
Es besteht keinerlei Schutz gegen Wasser, d. h. das Gerät darf nicht in feuchten oder nassen Räumen oder bei Regen verwendet werden oder in Räumen, in denen sich Farb- und/oder Staubnebel befindet. Achten Sie darauf, dass das Gerät weder während des Betriebes noch bei der Lagerung mit Wasser bzw. Feuchtigkeit in Kontakt kommt. Die kurzfristige Nutzung des Kompressors im Außenbereich bei trockenen Umgebungsbedingun-

gen ist zulässig. Mit diesem Kompressor dürfen KEINE brennbaren Gase ^ex und/oder Farb- und Staubnebel angesaugt werden.

• Kontakt mit heißen Teilen vermeiden. Berühren Sie keine heißen Teile am Gerät. Beachten Sie, dass verschiedene Komponenten Wärme speichern können und so auch nach Gebrauch des Gerätes noch zu Verbrennungen führen können.
• Bewegen Sie das Gerät ausschließlich mit Hilfe des dafür vorgesehenen Transportbügels.

2.3 Allgemeine Sicherheitsregeln für das Reifenfüllmessgerät

Die Sicherheitshinweise sind vor dem Einrichten, dem Betrieb, der Reparatur und der Wartung an dem Reifenfüllmessgerät sowie vor der Arbeit in der Nähe des Geräts zu lesen und müssen verstanden werden. Ist dies nicht der Fall, so kann dies zu schweren körperlichen Verletzungen führen.
Das Reifenfüllmessgerät darf ausschließlich von entsprechend qualifizierten und geschulten Bedienungspersonen eingerichtet, eingestellt oder verwendet werden.
- Dieses Reifenfüllmessgerät darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken für die Bedienungsperson erhöhen.
■ Die Sicherheitsanweisungen dürfen nicht verloren gehen. Geben Sie sie der Bedienungsperson.
Benutzen Sie niemals beschädigte Geräte.

• Prüfen Sie Schilder und Aufschriften auf Vollständigkeit und Lesbarkeit. Das Gerät muss regelmäßig einer Inspektion unterzogen werden, um zu überprüfen, dass die Maschine mit den in dieser Bedienungsanleitung geforderten deutlich lesbaren Bemessungswerten und Kennzeichnungen gekennzeichnet ist. Der Benutzer muss den Hersteller kontaktieren, um erforderlichenfalls Ersatzschilder zu erhalten.
• Die Bedienungsperson und das Wartungspersonal müssen physisch in der Lage sein, die Größe, die Masse und die Leistung der Maschine zu handhaben.
• Achten Sie darauf, dass Ihr Körper im Gleichgewicht ist und dass Sie sicheren Halt haben.
• Im Falle einer Unterbrechung der Energieversorgung, lassen Sie den Abzugshebel los.
• Mit dem Reifenfüllmessgerät keine Personen anblasen oder Kleidung am Körper reinigen. Verletzungsgefahr!

3. Inbetriebnahme

3.1 Kompressor anschließen

■ Stecken Sie die Netzanschlussleitung 6 des Geräts in eine Steckdose. Das Gerät wird nun mit Strom versorgt.
- Nun können sie das Gerät mit dem EIN-/AUS-Schalter 1 in betrieb nehmen. Die Kontrollleuchte des EIN-/AUS-Schalters leuchtet.

3.2 Druckluftgerät anschließen

Stellen Sie sicher, dass Sie ausschließlich Druckluft zum Betrieb nutzen, die gereinigt, kondensat- und ölfrei ist.
Schließen Sie den Druckluftschlauch mit Schnellkupplung am Druckluftanschluss 9/16 des Gerätes an.

4. Bedienung der Druckluft-Ausblaspistole

4.1 Vor der Inbetriebnahme

Das Produkt darf nur mit gereinigter, kondensat- und ölfreier Druckluft betrieben werden. Der maximale Arbeitsdruck von 8 bar am Produkt darf nicht überschritten werden. Schließen Sie das Produkt an eine geeignete Druckluftquelle an, indem Sie die Schnellkupplung des Versorgungsschlauches mit dem Druckluftanschluss 16 an dem Produkt verbinden. Die Verriegelung erfolgt automatisch.

4.2 Betrieb der Druckluft- Ausblaspistole

■ Richten Sie die Düse 18 auf die Fläche die Sie mit Druckluft ansprühen möchten.
Einschalten: Drücken Sie den Abzugshebel 17, um das Gerät einzuschalten.

■ Ausschalten: Lassen Sie den Abzugshebel 17 los, um das Gerät auszuschalten.
■ Trennen Sie das Produkt nach Abschluss der Arbeit von der Druckluftquelle.

5. Bedienung des Druckluft-Reifenfüllmessgeräts

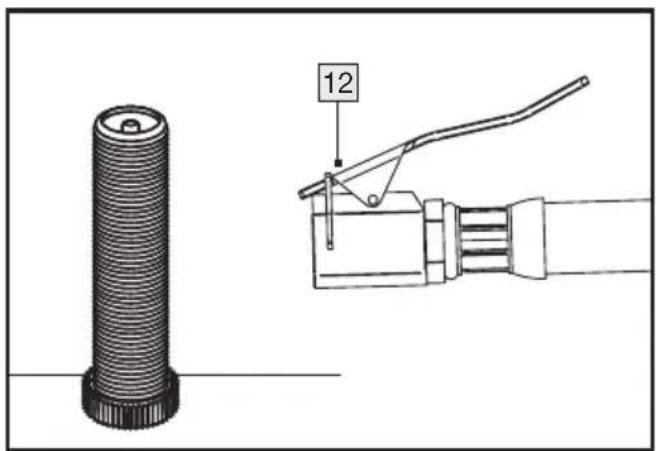

5.1 Vor der Inbetriebnahme

Das Produkt darf nur mit gereinigter, kondensat- und ölfreier Druckluft betrieben werden. Der maximale Arbeitsdruck von 8 bar am Produkt darf nicht überschritten werden. Schließen Sie das Produkt an eine geeignete Druckluftquelle an, indem Sie die Schnellkupplung des Versorgungsschlauches mit dem Druckluftanschluss 9 an dem Produkt verbinden. Die Verriegelung erfolgt automatisch.

Drücken Sie den Hebel-Schnellverschluss 12 zum Aufsetzen nach unten.
- Setzen Sie den Hebel-Schnellverschluss 12 auf das Ventil und lassen Sie ihn da-nach wieder los.
■ Betätigen Sie den Abzugshebel 10.
■ Lesen Sie am Manometer 7 den aufgebauten Luftdruck ab.
■ Lassen Sie den Abzugshebel 10 wieder los.
Drücken Sie den Hebel-Schnellverschluss 12 nach unten und ziehen Sie diesen vom Ventil.

12

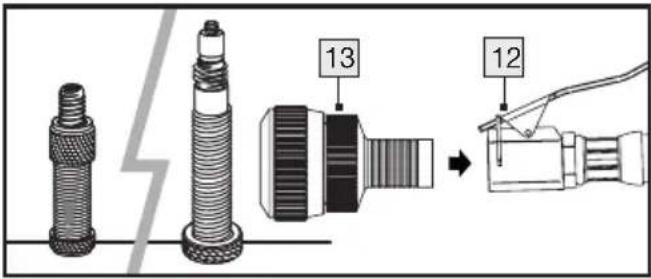

5.2 Mit Ventiladapter, Ballnadel, Universaladapter

Drücken Sie den Hebel-Schnellverschluss 12 zum Aufsetzen nach unten.
- Setzen Sie den Ventiladapter 14 in den Hebel-Schnellverschluss 12 ein und lassen Sie ihn danach wieder los.
- Drücken Sie jetzt den Ventiladapter 14 auf das Ventil.
■ Betätigen Sie den Abzugshebel 10.
■ Lesen Sie am Manometer 7 den aufgebauten Luftdruck ab.
■ Lassen Sie den Abzugshebel 10 wieder los.
- Drücken Sie den Hebel-Schnellverschluss 12 nach unten und ziehen Sie diesen vom Ventil.

Störung Mögliche Ursache(n) Abhilfe
Der Motor springt nicht an. Keine oder zu niedrige Spannung.		Stellen Sie sicher, dass die Netzanschlussleitung6in der Steckdose steckt. Überprüfen Sie die Sicherung und wechseln Sie diese ggf. aus. Überprüfen Sie die Netzspannung.
		Das Gerät ist nicht eingeschaltet.	Betätigen Sie den Ein-/Aus-Schalter1auf Position „l”, um den Kompressor einzuschalten.
		Das Verlängerungskabel ist zu lang oder zu dünn.	Ersetzen Sie das Verlängerungskabel (mind. 1,5 mm2, max. 5 m lang). Motorspringt wieder an.
Der Kompressor läuft ohne Unterbrechung durch	Angeschlossene Druckluft-Werkzeuge und -Geräte haben einen zu hohen Luft-verbrauch.		Da es sich um ein Gerät ohne Kessel handelt, ist das ständige "Laufen" keine Störung. Zum Abschalten, betätigen Sie den Haupt-schalter. Beachten Sie stets die Einschaltdauer des Gerätes: S3/15%
Starke Vibrationen oder ungewöhnliche Geräusche.	Verbindungsteile sind lose.		Überprüfen Sie sämtliche Verbindungsteile und ziehen Sie diese bei Bedarf vorsichtig nach.

7. Wartung und Reinigung

WARNUNG!

VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie die Netzanschlussleitung.

Verwenden Sie keine scharfen Gegenstände zur Reinigung des Gerätes. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls kann das Gerät beschädigt werden.
Das Gerät ist wartungsfrei.

Achten Sie darauf, dass das Gerät komplett abgekühlt ist, ansonsten besteht Verbrennungsgefahr.
Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät drucklos zu machen. Verwenden Sie hierzu das Entlüftungsventil 8, bis keine Luft mehr entweicht.
■ Reinigen Sie das Gerät regelmäßig, am besten immer direkt nach Abschluss der Arbeit.
- Reinigen Sie das Gehäuse mit einem trockenen Tuch – verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

Lüftungsöffnungen müssen immer frei sein.

HINWEIS: Für dieses Gerät ist keine Wartung notwendig. Öffnen Sie das Gerät keinesfalls. Das Gerät darf nur von einer autorisierten Service-Niederlassung bzw. dem Kundendienst repariert werden. Sollte einer der unten beschriebenen Fehler auftreten ist folgendes zu beachten:

Trennen Sie das Gerät von jeglicher Energieversorgung.
Lassen Sie das Gerät abkühlen und warten Sie eine kurze Zeit, um die Restenergie zu neutralisieren.
■ Stellen Sie sicher, dass sich das Gerät in einem sicheren Zustand befindet.

8. Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Diese Logos gelten nur für Spanien.

FR LE TRI + FACILE ÉLÉMENTS D'EMBALLAGE BAC DE TRI

Das Triman-Logo gilt nur für Frankreich.

Die durchgestrichene Mülltonne weist darauf hin, dass das Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.

Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Entsorgen Sie das Produkt nicht im Hausmüll, sondern über kommunale Sammelstellen zur stofflichen Verwertung! Sie sind verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.

Möglichkeitenzurkostenlosen Entsorgung bzw. Rückgabe des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadt- verwaltung, im Internet sowie im Laden selbst, wo Sie dieses Gerät erworben haben. Unabhängig vom Kauf eines Neugerätes, ist LIDL zur unentgeltlichen Rücknahme von bis zu drei Altgeräten verpflichtet, die in keiner Abmessung größer als 25 cm sind.

Achten Sie darauf, dass Sie für die Löschung sämtlicher personenbezogener Daten von Ihrem Altgerät selbst verantwortlich sind.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/ 20–22: Papier und Pappe/80–98: Verbundstoffe.

9. Garantie der ROWI Germany GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 504091_2501) als Nachweis für den Kauf bereit.
  Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige10. Service

Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.

PDF ONLINE parkside-diy.com

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Mittels Eingabe der Artikelnummer (IAN) 504091_2501 gelangen Sie zur Bedienungsanleitung für Ihren Artikel.

Sollten beim Betrieb Ihres ROWI Germany-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor:

Kontaktaufnahme

Das ROWI Germany Service-Team erreichen Sie unter:

ROWI Germany GmbH

Werner-von-Siemens-Str. 27

76694 Forst

DEUTSCHLAND

[e-mail]

Service-Hotline: [phone]

(kostenlos aus dem Festnetz)

IAN 504091_2501

Die meisten Probleme können bereits im Rahmen der kompetenten, technischen Beratung unseres Service-Teams behoben werden.

11. Original- Konformitätserklärung C€

Wir, ROWI Germany GmbH, Werner-von-Siemens-Str. 27, 76694 Forst, Deutschland, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und Richtlinien übereinstimmt:

Maschinenrichtlinie: 2006/42/EG

Elektromagnetische Verträglichkeit:

2014/30/EU

Outdoor-Richtlinie:

2000/14/EG + 2005/88/EG

RoHS-Richtlinie: 2011/65/EU* inkl. der

delegierten Richtlinie (EU) 2015/863

Angewandte harmonisierte Normen:

EN 62841-1:2015/A11:2022

EN 1012-1:2010

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A2:2024

EN 61000-3-3:2013/A2:2021

Gerätebezeichnung / Modellnummer:

Kompressor tragbar / PMK 1100 A1

Maschinenrichtlinie: 2006/42/EG

Angewandte harmonisierte Normen:

EN 1953:2013

(Druckluft-Reifenfüllmessgerät / PDRF 10 A1)

AfPS GS 2019:01 PAK

Gerätebezeichnung / Modellnummer:

Druckluft-Ausblaspistole / PDBP 6 A1

Druckluft-Reifenfüllmessgerät / PDRF 10 A1

Herstellungsjahr: 06/2025

Losnummer: IAN 504091_2501

Dokumentationsverantwortlicher:

Marc Stockenberger

Ort: Forst

Datum/Herstellerunterschrift:

16.06.2025

Marc Stockenberger

Geschäftsführer

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung tragt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

1. Introduction 40

Werner-von-Siemens-Str. 27

76694 Forst | ALLEMAGNE

[e-mail]

1.4 Technische gegevens

Nominale spanning: 220-240 V \~, 50 Hz (Wisselstroom)

Werner-von-Siemens-Str. 27

76694 Forst

DUITSLAND

[e-mail]

Service-Hotline: [phone]

Lotnummer: IAN 504091_2501

Werner-von-Siemens-Str. 27

76694 Forst | NĚMECKO

[e-mail]

Servisní hotline: [phone]

Werner-von-Siemens-Str. 27

76694 Forst | NIEMCY

[e-mail]

Werner-von-Siemens-Str. 27

76694 Forst

NEMECKO

[e-mail]

Werner-von-Siemens-Str. 27

76694 Forst | ALEMANIA

[e-mail]

Werner-von-Siemens-Str. 27

76694 Forst | TYSKLAND

[e-mail]

Service-Hotline: [phone]

Maskindirektiv: 2006/42/EF

Anvendte harmoniserede standarder:

EN 1953:2013

Werner-von-Siemens-Str. 27

76694 Forst

GERMANIA

[e-mail]

Werner-von-Siemens-Str. 27

76694 Forst

NÉMETORSZÁG

[e-mail]

Last Information Update · Stand der Informationen ·
