BEDIENUNGSANLEITUNG PDNB 6.3 C3 PARKSIDE

Originalbetriebsanleitung

NL BE

PNEUMATISCHE NAALDBIKHAMER

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR BE CH

DE/AT/CH Originalbetriebsanleitung Seite 17

Werner-von-Siemens-Str. 27

76694 Forst

GERMANY

[e-mail]

Service-Hotline: [phone]

1. Einleitung ...18.

1.1 Bestimmungsgemäße Verwendung...18.
1.2 Lieferumfang...18
1.3 Ausstattung...18
1.4 Technische Daten...1.8

2. Sicherheitshinweise ...20.

2.1 Allgemeine Sicherheitsregeln 20
2.2 Gefährdungen durch herausgeschleuderte Teile .. 21.....
2.3 Gefährdungen im Betrieb ..21.....
2.4 Gefährdungen durch wiederholte Bewegungen .. 22....
2.5 Gefährdungen durch Zubehörteile .. 22
2.6 Gefährdungen am Arbeitsplatz .. 22
2.7 Gefährdungen durch Staub und Dämpfe 22
2.8 Gefährdungen durch Lärm 23
2.9 Gefährdungen durch Schwingungen 23
2.10 Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen 24

3. Vor der Inbetriebnahme

3.1 Ölschmierung 24
3.2 Gerätekopf montieren 24
3.3 Anschluss an eine Druckluftquelle 24

4. Inbetriebnahme

4.1 Bedienung 25

5. Wartung, Reinigung und Lagerung

6. Entsorgung

6.1 Umweltverträglichkeit und Materialentsorgung 26

7. Garantie der ROWI Germany GmbH

8. Service

9. Original-Konformitätserklärung

CE 28

DRUCKLUFT-NADELENTROSTER PDNE 4000 C3

1. Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

1.1 Bestimmungsgemäße Verwendung

Dieses Gerät dient ausschließlich zum Entfernen von Rost und Beschichtungen (Farben, Lacke, uvm.) an soliden Metallteilen, aber auch für Modellierarbeiten. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß, birgt erhebliche Unfallgefahren und ist außerdem nicht gestattet. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Das Gerät ist nur für den privaten Einsatz bestimmt und darf weder kommerziell noch industriell genutzt werden.

1.2 Lieferumfang

1 Druckluft-Nadelentroster
1 Anschlussnippel (vormontiert)
1 Innensechskantschlüssel
1 Öl-Flasche
1 Bedienungsanleitung

1.3 Ausstattung

1 Nadeln
2 Gerätekopf
3 Schraube
4 Gewinde
5 Luftregulierschraube
6 Stecknippel 1/4" (vormontiert)
7 Auslöser
8 Öl-Behälter
9 Innensechskantschlüssel

1.4 Technische Daten

Arbeitsdruck: max. 6,3 bar

Druckluftanschluss: 14 (0,63 cm)

Schlagzahl: ca. 4000 min -1

Gewicht (ohne Zubehör): 2060 g

Maße: 341,5 x 193,1 x 50,0 mm

Lärmemissionswerte

Messwert für Lärm ermittelt entsprechend ISO 15744:

Schalldruckpegel L_pA = 92,5 dB(A)

Unsicherheit K_WA = 3 dB

Schallleistungspegel L_WA = 103,5 dB(A)

Unsicherheit K_WA = 3 dB

WARNUNG!

Die in diesen Anweisungen angegebenen Lärmemissionswerte sind entsprechend einem in ISO 15744 genormten Messverfahren gemessen worden und können für den Gerätevergleich verwendet werden. Die Lärmemissionswerte werden sich entsprechend dem Einsatz des Druckluftwerkzeugs verändern und können in manchen Fällen über dem in diesen Anweisungen angegebenen Werten liegen. Die Lärmemissionsbelastung könnte unterschätzt werden, wenn das Druckluftwerkzeug regelmäßig in solcher Weise verwendet wird.

HINWEIS

Für eine genaue Abschätzung der Lärmemissionsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Lärmemissionsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Schwingungsemissionswert (Deklaration nach EN 12096)

Schwingungsgesamtwert ermittelt entsprechend ISO 28927-10

Schwingungen*: a_h = 8,53 m/s^2

Unsicherheit: K = 0,81 m/s ^2

* Auf die Hände der Bedienungsperson übertragenen Schwingungen

WARNUNG!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in ISO 28927-10 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Die Schwingungsemissionen können während der tatsächlichen Benutzung des Druckluftwerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Druckluftwerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet und was für ein Zubehörteil eingesetzt wird.

Die Schwingungsbelastung könnte unterschätzt werden, wenn das Druckluftwerkzeug regelmäßig in solcher Weise verwendet wird.

HINWEIS

Versuchen Sie, die Belastung so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind:

■ Die Wartung des Geräts entsprechend dieser Anleitung,
das Tragen von Handschuhen beim Gebrauch des Werkzeugs,
- die Begrenzung der Arbeitszeit bzw. die Planung ihrer Arbeitsschritte, sodass Sie stark vibrierende Geräte nicht über Tage benutzen müssen.

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Druckluftwerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Erläuterungen zu allen auf der Maschine zu findenden Symbolen

	WARNUNGVor der Inbetriebnahme die Bedienungsanleitung lesen.
	Täglich ölen
	Augenschutz tragen
	Atemschutz tragen
	Gehörschutz tragen
	Schutzhandschuhe tragen

2. Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können schwere Verletzungen und/oder Sachschäden verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!

HINWEIS

Wenn Druckluftwerkzeuge eingesetzt werden, müssen grundlegende Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, eines Stromschlags und Verletzungen von Personen auszuschließen.

Die in dieser Bedienungsanleitung zur Verfügung gestellten Informationen sind eine wichtige, jedoch nicht die alleinige Grundlage für die sichere Verwendung der Maschine. Die angegebenen Gefährdungen sind für den allgemeinen Gebrauch von handgehaltenen Druckluft-Nadelentroster vorhersehbar. Jedoch muss darüber hinaus der Benutzer spezifische Risiken bewerten, die aufgrund jeder Verwendung auftreten können.

Restrisiken

Auch wenn Sie das Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Gerätes auftreten:

Rückschlag des Schlauchs bei unsachgemäßer Handhabung.
■ Sturzgefahr durch herumliegende Druckluftschläuche.
Gefährdung durch herumschlagende Druckluftschläuche.

Vermindern Sie das Restrisiko, indem Sie das Gerät sorgfältig und vorschriftsmäßig benutzen und alle Anweisungen befolgen. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen!

2.1 Allgemeine Sicherheitsregeln

• Wenn Sie das Gerät mit dem Luftzufuhrschlauch verbinden möchten, dürfen Sie das vordere Ende (Nadelkopf) des Werkzeugs niemals gegen sich selbst oder gegen andere Personen richten.
  ■ Richten Sie das Gerät nie auf sich selbst oder gegen andere Personen.

• Zu mehrfachen Gefährdungen müssen die Sicherheitshinweise vor dem Einbau, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Nähe der nicht drehenden, schlagenden Maschine gelesen und verstanden werden. Andernfalls kann dies zu schweren körperlichen Verletzungen führen.
  Die nicht drehende, schlagende Maschine sollte ausschließlich von qualifizierten und geschulten Bedienern eingerichtet, eingestellt oder verwendet werden.
  Die nicht drehende, schlagende Maschine darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken für den Bediener erhöhen.

• Die Sicherheitsanweisungen dürfen nicht verloren gehen – geben Sie sie der Bedienperson.
  ■ Verwenden Sie niemals eine beschädigte nicht drehende, schlagende Maschine.
  Die Maschinen sind regelmäßig zu warten, um zu überprüfen, dass die vom vorliegenden Teil von ISO 11148 erforderten Bemessungswerte und Kennzeichnungen lesbar auf der Maschine gekennzeichnet sind. Der Angestellte / Benutzer muss den Hersteller kontaktieren, um Ersatzetiketten zur Kennzeichnung zu erhalten, wenn dies notwendig ist.

2.2 Gefährdungen durch herausgeschleuderte Teile

Trennen Sie die nicht drehende, schlagende Maschine von der Energieversorgung, bevor Sie das Maschinenwerkzeug oder Zubehörteile austauschen.
- Bei einem Bruch des Werkstücks oder eines der Zubehörteile oder gar der Maschine selbst können Teile mit hoher Geschwindigkeit herausgeschleudert werden.
- Beim Betrieb der nicht drehenden, schlagenden Maschine ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erforderlichen Schutzes sollte für jeden einzelnen Einsatz gesondert bewertet werden.
■ Bei Arbeiten über Kopf ist ein Schutzhelm zu tragen.
In diesem Fall sollten auch die Risiken für andere Personen bewertet werden.
Es ist sicherzustellen, dass das Werkstück sicher befestigt ist.
- Betreiben Sie die Maschine nur dann, wenn das Maschinenwerkzeug mit Hilfe einer geeigneten Arretierung in der Maschine gehalten wird.
Um Verletzungen zu vermeiden, müssen alle Verschleißerscheinungen zeigenden, gebrochenen oder verbogenen Teile der Arretierung ausgetauscht werden.
- Bevor die Maschine eingeschaltet wird, ist das Maschinenwerkzeug fest auf der zu bearbeitenden Oberfläche aufzusetzen.

2.3 Gefährdungen im Betrieb

• Beim Einsatz der Maschine können die Hände der Bediener Gefährdungen wie z. B. Schlägen, Schnitten, Abschürfungen und Wärme ausgesetzt sein. Tragen Sie geeignete Handschuhe zum Schutz der Hände.
  Die Bediener und das Wartungspersonal müssen physisch in der Lage sein, die Größe, das Gewicht und die Leistung der Maschine zu handhaben.
• Halten Sie die Maschine richtig: Seien Sie bereit, den üblichen oder plötzlichen Bewegungen entgegenzuwirken – halten Sie beide Hände bereit.
  Achten Sie darauf, dass Ihr Körper im Gleichgewicht ist und dass Sie einen sicheren Stand haben.
  Geben Sie Befehlseinrichtung zum Ingang- und Stillsetzen im Falle einer Unterbrechung der Energieversorgung frei.
  ■ Verwenden Sie nur die vom Hersteller empfohlenen Schmiermittel.

■ Vermeiden Sie direkten Kontakt mit dem Maschinenwerkzeug während und nach der Benutzung, weil es heiß sein kann.

Hinweis, dass eine Schutzbrille getragen werden muss und dass das Tragen von Schutzhandschuhen und Schutzkleidung empfohlen wird.

2.4 Gefährdungen durch wiederholte Bewegungen

• Bei der Verwendung einer nicht drehenden, schlagenden Maschine kann der Bediener bei der Ausführung arbeitsbezogener Tätigkeiten unangenehme Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen erfahren.
  Nehmen Sie für die Arbeit mit der nicht drehenden, schlagenden Maschine eine bequeme Stellung ein, achten Sie auf sicheren Halt und vermeiden Sie ungünstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener sollte während lang dauernder Arbeiten die Körperhaltung verändern, was helfen kann, Unannehmlichkeiten und Ermüdung zu vermeiden.
• Falls der Bediener Symptome wie z. B. andauerndes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit an sich wahrnimmt, sollten diese warnenden Anzeichen nicht ignoriert werden. Der Bediener sollte diese seinem Arbeitgeber mitteilen und einen qualifizierten Mediziner konsultieren.

2.5 Gefährdungen durch Zubehörteile

Trennen Sie die nicht drehende, schlagende Maschine von der Energieversorgung, bevor das Maschinenwerkzeug oder Zubehörteil befestigt oder gewechselt wird.
- Verwenden Sie ausschließlich Zubehörteile und Verbrauchsmaterialien der vom Hersteller der schlagenden, nicht drehenden Maschinen empfohlenen Größen und Typen; verwenden Sie keine anderen Typen oder Größen der Zubehörteile und Verbrauchsmaterialien.
Vermeiden Sie den direkten Kontakt mit dem Maschinenwerkzeug während und nach der Benutzung, weil es heiß oder scharfkantig sein kann.
■ Verwenden Sie keine Zubehörteile oder Maschinenwerkzeuge, die Risse oder Verformungen aufweisen.

2.6 Gefährdungen am Arbeitsplatz

Ausrutschen, Stolpern und Stürzen sind Hauptgründe für Verletzungen am Arbeitsplatz. Achten Sie auf Oberflächen, die durch den Gebrauch der Maschine rutschig geworden sein können, und auf durch den Luftschlauch bedingte Stolpergefahren.
Gehen Sie in unbekannten Umgebungen mit Vorsicht vor. Es können versteckte Gefährdungen durch Strom- oder sonstige Versorgungsleitungen gegeben sein.
Die nicht drehende, schlagende Maschine ist nicht zum Einsatz in explosionsfähigen Atmosphären bestimmt und nicht gegen den Kontakt mit elektrischen Stromquellen isoliert.
■ Stellen Sie sicher, dass keine elektrischen Leitungen, Gasrohrleitungen usw. vorhanden sind, die im Falle der Beschädigung durch die Verwendung der Maschine zu einer Gefährdung führen könnten.

2.7 Gefährdungen durch Staub und Dämpfe

Die beim Einsatz der nicht drehenden, schlagenden Maschinen entstehenden Stäube und Dämpfe können gesundheitliche Schäden (wie z. B. Krebs, Geburtsfehler, Asthma und / oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und entsprechende Regelungsmechanismen umzusetzen.
In die Risikobewertung sollten die bei der Verwendung der Maschine entstehenden Stäube und die dabei möglicherweise aufwirbelnden vorhandenen Stäube einbezogen werden.

Die nicht drehende, schlagende Maschine ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um die Freisetzung von Staub und Dämpfen auf ein Mindestmaß zu reduzieren.
Die Abluft ist so abzuleiten, dass die Aufwirbelung von Staub in staubhaltigen Umgebungen auf ein Mindestmaß reduziert wird.
- Falls Stäube oder Dämpfe entstehen, muss die Hauptaufgabe sein, diese am Ort ihrer Freisetzung zu kontrollieren.
Alle zum Auffangen, Absaugen oder zur Unterdrückung von Flugstaub oder Dämpfen vorgesehenen Einbau- oder Zubehörteile der Maschine sollten den Anweisungen des Herstellers entsprechend eingesetzt und gewartet werden.
Die Verbrauchsmaterialien und das Maschinenwerkzeug sind den Empfehlungen dieser Anleitung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Intensivierung der Staub- oder Dampfentwicklung zu vermeiden.
■ Verwenden Sie Atemschutzausrüstungen nach den Anweisungen Ihres Arbeitgebers oder wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert.

2.8 Gefährdungen durch Lärm

Die Einwirkung hoher Lärmpegel kann bei ungenügendem Gehörschutz zu dauerhaften Gehörschäden und anderen Problemen, wie z. B. Tinnitus (Klingeln, Sausen, Pfeifen oder Summen im Ohr), führen. Es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und entsprechende Regelungsmechanismen umzusetzen.
- Zu den für die Risikominderung geeigneten Regelungsmechanismen gehören Maßnahmen wie z. B. die Verwendung von Dämmstoffen, um an den Werkstücken auftretende „Klingelgeräusche“ zu vermeiden.
■ Verwenden Sie Gehörschutzausrüstungen nach den Anweisungen der hiesigen Arbeits- und Gesundheitsschutzvorschriften gefordert.
Die nicht drehende, schlagende Maschine ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötige Erhöhung der Lärmpegel zu vermeiden.
Die Verbrauchsmaterialien und das Maschinenwerkzeug sind den Empfehlungen dieser Anleitung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Erhöhung des Lärmpegels zu vermeiden.
Verfügt die nicht drehende, schlagende Maschine über einen Schalldämpfer, ist stets sicherzustellen, dass dieser beim Betrieb der nicht drehenden, schlagenden Maschine vor Ort ist und sich in einem guten Arbeitszustand befindet.

2.9 Gefährdungen durch Schwingungen

Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.
- Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie ihre Hände warm und trocken.
- Falls Sie feststellen, dass die Haut an Ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfärbt, stellen Sie die Arbeit mit der nicht drehenden, schlagenden Maschine ein benachrichtigen Sie Ihren Arbeitgeber und konsultieren Sie einen Arzt.
Die nicht drehende, schlagende Maschine ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötige Verstärkung der Schwingungen zu vermeiden.
- Halten Sie das Maschinenwerkzeug nicht mit der freien Hand, denn dies hat eine Verstärkung der Schwingungseinwirkung zur Folge.

• Halten Sie die Maschine mit nicht allzu festem, aber sicherem Griff unter Einhaltung der erforderlichen Hand-Reaktionskräfte, denn das Schwingungsrisiko wird in der Regel mit zunehmender Griffkraft größer.
• Halten Sie eingehängte Handgriffe mittig und vermeiden Sie, die Handgriffe bis an die Anschläge zu schieben.

2.10 Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen

■ Druckluft kann ernsthafte Verletzungen verursachen:
- Wenn die Maschine nicht in Gebrauch ist, vor dem Austausch von Zubehörteilen oder bei der Ausführung von Reparaturarbeiten ist stets die Luftzufuhr abzusperren, der Luftschlauch drucklos zu machen und die Maschine von der Druckluftzufuhr zu trennen.
- Richten Sie den Luftstrom niemals auf sich selbst oder gegen andere Personen.
Umherschlagende Schläuche können ernsthafte Verletzungen verursachen. Überprüfen Sie daher immer, ob die Schläuche und ihre Befestigungsmittel unbeschädigt sind und sich nicht gelöst haben.
- Kalte Luft ist von den Händen fortzuleiten.
■ Verwenden Sie keine Schnellverschlusskupplungen am Werkzeugeinlass. Verwenden Sie für Schlauchanschlüsse mit Gewinde nur solche aus gehärtetem Stahl (oder einem Werkstoff von vergleichbarer Stoßfestigkeit).
- Falls Universal-Drehkupplungen (Klauenkupplungen) verwendet werden, müssen Arretierstifte eingesetzt werden und verwenden Sie Whipcheck-Schlauchsicherungen, um Schutz für den Fall eines Versagens der Verbindung des Schlauchs mit der Maschine oder von Schläuchen untereinander zu bieten.
Sorgen Sie dafür, dass der auf der Maschine angegebene Höchstdruck nicht überschritten wird.
■ Tragen Sie mit Luft betriebene Maschinen niemals am Schlauch.

3. Vor der Inbetriebnahme

3.1 Ölschmierung

Schmieren Sie das Druckluftwerkzeug vor jeder Inbetriebnahme.
■ Geben Sie 3-5 Tropfen Spezial-Druckluftöl in den Stecknippel 6. Dies reicht für einen 15-minütigen Dauereinsatz.

HINWEIS: Eine regelmäßige Schmierung vermeidet Reibung- und Korrosionsschäden. Wir empfehlen Spezial-Druckluftöl z. B. von GÜDE, Metabo, E-COLL oder Einhell.

HINWEIS: Sie können ebenfalls einen sog. Nebelbzw. Druckluft-Öler oder eine Druckluft-Wartungseinheit für die Schmierung einsetzen. Diese garantieren eine regelmäßige Schmierung.

3.2 Gerätekopf montieren

Drehen Sie den Gerätekopf 2 handfest auf das Gewinde 4.
Ziehen Sie die drei Schrauben3 des neuen Gerätekopfes 2 mit dem mitgelieferten Innensechskantschlüssel 9 fest.

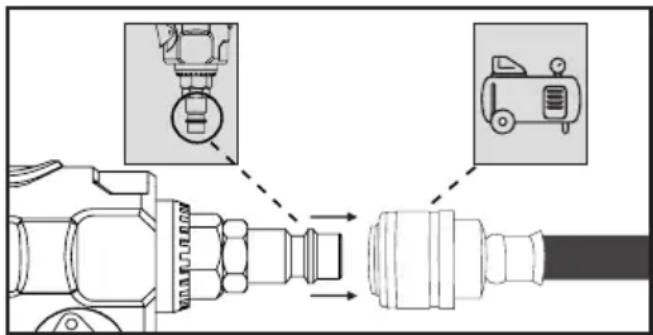

3.3 Anschluss an eine Druckluftquelle

Die Maschine darf ausschließlich mit gereinigter, ölvernebelter Druckluft betrieben werden.
■ Die Druckluftleitung darf kein Kondenswasser enthalten.
Der maximale Arbeitsdruck von 6,3 bar darf nicht überschritten werden.
■ Stellen Sie sicher, dass der Arbeitsdruck nicht niedriger als 6,3 bar ist. Die Maschine ist nur für diesen Arbeitsdruck ausgelegt.

Zur Regulierung des Arbeitsdruckes muss der Kompressor mit einem Druckminderer ausgestattet sein.
■ Verbinden Sie den Stecknippel 3 mit dem Versorgungsschlauch eines Kompressors.

Drücken Sie den Auslöser 7, um das Gerät einzuschalten. Halten Sie den Auslöser 7 gedrückt.
Achten Sie darauf, dass Sie das Gerät leicht schräg zur bearbeitenden Oberfläche führen, für ein optimales Ergebnis.

HINWEIS

Arbeiten Sie nicht mit hohem Kraftaufwand mit dem Gerät, da dadurch das Werkstück beschädigt werden könnte.

• Lassen Sie den Auslöser 7 los, wenn die Druckluftzufuhr unterbrochen wurde oder Sie die Arbeit beenden möchten.
  Trennen Sie das Gerät nach Abschluss der Arbeit von der Druckluftquelle.

5. Wartung, Reinigung und Lagerung

WARNUNG! VERLETZUNGSGEFAHR! Trennen Sie vor Wartungsarbeiten das Gerät von der Druckluftquelle.

Die folgenden Punkte können als eine Auflistung der Bedienungsschritte erachtet werden, die der Benutzer für die Wartung, Reinigung und Lagerung des Gerätes ausführen sollte.
■ Durch regelmäßige vorbeugende Wartung stellen Sie die Sicherheit der Maschine sicher.
- Ungeachtet der Anzahl an Arbeitsgängen bzw. der Betätigungen, warten und reinigen Sie das Gerät nach jedem Einsatz.
Achten Sie auf die in dieser Bedienungsanleitung aufgeführten Entsorgungshinweise. Eine nicht sachgemäße Entsorgung kann die Umwelt oder Ihre Gesundheit schädigen.
■ Verwenden Sie zur Reinigung keinesfalls Flüssigkeiten wie Benzin, Lösungsmittel oder Wasser.
Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen.
■ Reinigen Sie das Werkzeug nur mit einem trockenen Tuch.
Eine ausreichende und ständig intakte Ölschmierung ist für eine optimale Funktion von entscheidender Bedeutung (s. Kapitel Ölschmierung).
Überprüfen Sie die Drehzahl nach jedem Einsatz. Die Drehzahl muss regelmäßig überprüft werden.
■ Führen Sie nach jeder Wartung und Instandhaltung eine einfache Überprüfung des Schwingungspegels durch.
- Setzen Sie nur Originalersatz- bzw. Austauschteile des Herstellers ein, da sonst die Gesundheit und Sicherheit von Bedienungspersonen beeinträchtigt wird. Kontaktieren Sie im Zweifel unser Service-Team.
■ Reinigen Sie das Gerät vor der Wartung von gefährlichen Substanzen, die sich (aufgrund von Arbeitsprozessen) auf diesem abgelagert haben. Vermeiden Sie jeden Hautkontakt mit diesen Substanzen. Wenn die Haut mit gefährlichen Stäuben in Kontakt kommt, kann dies zu schwerer Dermatitis führen. Falls während der Wartungsarbeiten Staub erzeugt oder aufgewirbelt wird, kann dieser eingeatmet werden.

■ Tragen Sie stets Schutzhandschuhe und eine Schutzmaske!
Das Gerät darf nur von unterwiesenen Personen bedient und gewartet werden. Reparaturen dürfen nur von qualifizierten Personen durchgeführt werden.
- Prüfungen, Einstellungen und Wartungsarbeiten sollten möglichst von der gleichen Person oder deren Stellvertreter durchgeführt und in einem Wartungsbuch dokumentiert werden.
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen, staub- und frostfreiem Ort.

6.1 Umweltverträglichkeit und Materialentsorgung

Schmieröl darf nicht ins Erdreich, in die Gewässer oder Abwasser gelangen. Schmieröl ist Sondermüll, der entsprechend entsorgt werden muss. Beachten Sie die örtlichen Vorschriften. Entsorgen Sie das Schmieröl sowie Verpackungen, die Rückstände enthalten, bei Ihrer lokalen Sammelstelle, Tankstelle oder Ölhändler.

* Nicht kontaminierte bzw. gereinigte Verpackungen können einer Verwertung zugeführt werden.

6. Entsorgung

Druckluftwerkzeug, Zubehör und Verpackung* sollten einer umweltgerechten Wiederverwertung zugeführt werden.
- Möglichkeiten zur Entsorgung des ausgedienten Gerätes samt Zubehörteile erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

FR LE TRI + FACILE ÉLÉMENTS D'EMBALLAGE BAC DE TRI

Das Triman-Logo gilt nur für Frankreich.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe/20-22: Papier und Pappe/80-98: Verbundstoffe.

7. Garantie der ROWI Germany GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kaufvorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 435173_2304) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.
Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

PDF ONLINE www.lidl-service.com

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen. Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN 435173_2304) Ihre Bedienungsanleitung öffnen.

8. Service

Sollten beim Betrieb Ihres ROWI Germany-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor:

Kontaktaufnahme

Das ROWI Germany Service-Team erreichen Sie unter:

ROWI Germany GmbH

Werner-von-Siemens-Str. 27

76694 Forst

DEUTSCHLAND

[e-mail]

Service-Hotline: [phone]

(kostenlos aus dem Festnetz)

IAN 435173_2304

Die meisten Probleme können bereits im Rahmen der kompetenten, technischen Beratung unseres Service-Teams behoben werden.

9. Original- Konformitätserklärung CE

Wir, ROWI Germany GmbH, Werner-von-Siemens-Str. 27, 76694 Forst, Deutschland, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EU-Richtlinien übereinstimmt:

Maschinenrichtlinie: 2006/42/EG

Angewandte harmonisierte Normen:

EN ISO 11148-4:2012

Gerätebezeichnung:

Druckluft-Nadelentroster

Modellnummer: PDNE 4000 C3

Herstellungsjahr: 10/2023

Losnummer: IAN 435173_2304

Dokumentationsverantwortlicher:

Marc Stockenberger

Ort: Forst

Datum/Herstellerunterschrift: 06.07.2023

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

1. Introduction ...30.

Werner-von-Siemens-Str. 27

76694 Forst

ALLEMAGNE

[e-mail]

1.4 Technische gegevens

Werkdruk: max. 6,3 bar

Persluchtaansluiting: 14 (0,63 cm)

Werner-von-Siemens-Str. 27

76694 Forst

DUITSLAND

[e-mail]

Service-Hotline: [phone]

Werner-von-Siemens-Str. 27

76694 Forst

NĚMECKO

[e-mail]

Servisní hotline: [phone]

Werner-von-Siemens-Str. 27

76694 Forst

NIEMCY

[e-mail]

Werner-von-Siemens-Str. 27

76694 Forst

NEMECKO

[e-mail]

Werner-von-Siemens-Str. 27

76694 Forst

ALEMANIA

[e-mail]

Werner-von-Siemens-Str. 27

76694 Forst

TYSKLAND

[e-mail]

Service-Hotline: [phone]

Maskindirektiv: 2006/42/EF

Anvendte harmoniserede standarder:

EN ISO 11148-4:2012

Enhedsbetegnelse:

Werner-von-Siemens-Str. 27

76694 Forst

GERMANIA

[e-mail]

1. Introduktion ...128

Werner-von-Siemens-Str. 27

76694 Forst

NÉMETORSZÁG

[e-mail]

Last Information Update · Stand der Informationen ·
