BEDIENUNGSANLEITUNG PDB 100 B1 PARKSIDE

Originalbetriebsanleitung

FR BE

Tour à bois

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Allgemeine Beschreibung ....5

Lieferumfang....5

Übersicht 5

Funktionsbeschreibung 5

Technische Daten......5

Sicherheitshinweise......6

Symbole und Bildzeichen 6

Allgemeine Sicherheitshinweise für Elektrowerkzeuge....7

Sicherheitshinweise zum Arbeiten mit der Drechselbank....10

Zusätzliche Sicherhinweise......10

Montageanleitung......10

Drechselbank montieren....10

Drechselbank aufstellen.... 11

Werkstückaufnahmen montieren/wechseln....11

Betrieb......11

Drehzahl wählen......11

Werkstück sichern 12

Werkzeugauflage einstellen 13

Ein-/Ausschalten 13

Arbeitshinweise ....14

Blockaden entfernen....14

Reinigung/Wartung 14

Allgemeine Reinigungs- und Wartungsarbeiten.... 14

Lagerung 14

Transport 15

Entsorgung/ Umweltschutz......15

Ersatzteile/Zubehör ......16

Fehlersuche....16

Garantie 17

Reparatur-Service 18

EG-Konformitätserklärung .....179

Explosionszeichnung......191

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Die Drechselbank ist für die Bearbeitung von Holz mittels eines geeigneten Drechselwerkzeugs geeignet.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Her-

steller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der nd hinteren Ausklappseite.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

• Drechselbank (zweiteilig)
- Planscheibe
- Reitstock
• Werkzeugauflage (zweiteilig)
• 2 Drechselbeitel (1x gerade, 1x hohl)
- 2 x Gabelschlüssel
• Innensechskantschlüssel
- Montagematerial:
- 6 Sechskantschrauben,
6 Spannscheiben,
6 Unterlegscheiben, 6 Muttern
- 3 Schrauben, 3 Spannscheiben,
3 Unterlegscheiben
- Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Übersicht

1 4-Zack-Körnerspitze

2 Werkzeugauflage

2.1 Schraube, Höhenverstellung

2.2 Unterer Teil der Werkzeugauflage

3.1 Schiene mit Motoreinheit

3.2 Schiene

4 Kontermutter
5 Reitstock
6 Handrad
7 Fuß
8 Hebel, Reitstock
9 Hebel, Werkzeugauflage
10 Einschalter
11 Ausschalter
12 Innensechskantschlüssel
13 Planscheibe
14 Drechselbeitel, gerade
15 Drechselbeitel, hohl
16 Gabelschlüssel
17 Schrauben mit Spann- und Unterlegscheibe und Mutter
18 Sechskantschrauben mit Spann- und Unterlegscheibe und Mutter

19 Antriebswelle

20 Verschlussschraube

21 Getriebeabdeckung

22 Feststellschraube

23 Motoreinheit

24 Hebel, Motoreinheit

25 Antriebsscheibe

26 Keilriemen

27 Verriegelungsschalter

Funktionsbeschreibung

Die Drechselbank dient der Bearbeitung von Werkstücken aus Holz. Die eingespannten Werstücke werden zum Rotieren gebracht, dabei können verschiedene Drehzahlen eingestellt werden. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Drechselbank......PDB 100 B1

Bemessungsspannung U...... 230-240 V\~

Gewicht (mit Zubehör,

komplett)......ca. 20,5 kg

Max. Werkstücklänge......1000 mm

Max. Werkstückdurchmesser .....350 mm

Schalldruckpegel (L p^ ) 71 dB(A); K p^ = 3 dB

Schallleistungspegel ^1 ( L_WA )

gemessen....84dB(A);KWA=3dB

* Betriebsart S6 15%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 15% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 85% der Spieldauer ohne Last weiterlaufen.

** Betriebsart S1: Dauerlauf mit konstanter Belastung

Lärmwerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warnhinweis: Die Schwingungs

Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

Lesen Sie die Betriebsanleitung aufmerksam durch.

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden der Netzanschlussleitung sofort den Stecker aus der Steckdose.

Tragen Sie Augenschutz.

Tragen Sie Gehörschutz.

Tragen Sie einen Atemschutz.

Nicht als Tritt verwenden.

Lange Haare nicht offen tragen. Benutzen Sie ein Haarnetz.

Setzen Sie das Gerät nicht der Feuchtigkeit aus.

Gewindeaufnahme

Drehrichtung Spindel

Drehzahleinstellungen

Tabelle zur Wahl der Drehzahl

Elektrogeräte gehören nicht in den Hausmüll.

Symbole in der Anleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gebotszeichen mit Angaben zur Verhütung von Schäden

Netzstecker ziehen

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die An- schlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektro- werkzeug im Freien arbeiten, verwenden Sie nur Verlänger- rungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elekrischen Schlages.

f) Wenn der Betrieb des Elekt-

rowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge

oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gerbrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) VERWENDUND UND BEHANDLUNG DES ELEKTROWERKZEUGS

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte

Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge-

DE AT CH

pflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5) Service:

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise zum Arbeiten mit der Drechselbank

• Verwenden Sie beim Drechseln eine geeignete externe Absaugung, so beugen Sie Gesundheitsschäden vor.
• Reinigen Sie die Drechselbank und den Arbeitsplatz unmittelbar nach der Arbeit, um Staubausbreitung und Rutschgefahr zu vermeiden.
• Sichern Sie das Werkstück zwischen Reitstock und 4-Zack-Körnerspitze nicht mit zu viel Druck.

Durch zu hohen Einspanndruck kann sich das Werkstück verformen und beim Drehen aus der Sicherung springen.

Zu hoher Einspanndruck kann zu Anlaufproblemen des Motors führen.

• Verwenden Sie nur original Drechselbeitel. Arbeiten Sie nur mir geschärften Drechselbeiteln.
• Stellen Sie die Drechselbank auf einen festen Untergrund auf (z. B einer Werkbank) und verbinden Sie die Drechselbank mit dem Untergrund.
• Halten Sie die Hände von rotierenden Werkstück fern.
• Achten Sie bei der Auswahl des Werkstücks auf Äste, Astlöcher oder Trockenrisse, es besteht Berstgefahr.
  Verwenden Sie Holz ohne Risse, Löcher und größere Äste.

Zusätzliche Sicherhinweise

- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Montageanleitung

B Drechselbank montieren

1. Schieben Sie die Werkzeugauflage (2) auf die Schiene mit Motoreinheit (3.1).
2. Schieben Sie den Reitstock (5) zur Werkzeugauflage (2) auf die Schiene mit Motoreinheit (3.1).
   Prüfen Sie durch Ziehen nach oben, ob Reitstock (5) und Werkzeugauflage (2) korrekt eingeschoben sind.

3. Fixieren Sie den Reitstock, indem Sie den Hebel (8) nach unten drücken.

4. Stecken Sie die Schiene mit Motoreinheit (3.1) und die Schiene (3.2) ohne Motoreinheit zusammen.

5. Verschrauben Sie die beiden Schienen mit den drei Schrauben mit Spann- und Unterlegscheibe (17).

Ist das Verschieben der Werkzeugauflage (2), bzw. des Reitstocks (5) schwergängig, stellen Sie die Mutter an der Unterseite mit einem Gabelschlüssel oder einer Ratsche (SW 19) nach.

Drechselbank aufstellen

1. Stellen Sie die Drechselbank auf einen festen Untergrund.
2. Verschrauben Sie die Drechselbank mit dem Untergrund. Nutzen Sie hierzu jeweils die zwei Bohrlöcher in den drei Füßen (7).
3. Sie können hierfür die mitgelieferten Sechskantschrauben (18) verwenden.
4. Stecken Sie die Unterlegscheibe und die Spannscheibe auf die Sechskantschraube (18) auf. Siehe Bild A.
5. Verschrauben Sie die Drechselbank mit dem Untergrund mit Hilfe der Sechskantschraube, Unterlegscheibe, Spannscheibe und Mutter (18).

Werkstückaufnahmen montieren/wechseln

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

4-Zack-Körnerspitze montieren

1. Lösen Sie ggf. die Planscheibe (13). Halten Sie hierfür die Antriebswelle (19) mit dem Gabelschlüssel (16) fest und drehen Sie die Planscheibe (13)

von der Antriebswelle (19) ab.

1. Halten Sie die Antriebswelle (19) mit dem Gabelschlüssel (16) fest.
2. Drehen Sie die 4-Zack-Körnerspitze (1) mit Hilfe des zweiten Gabelschlüssels (16) auf der Antriebswelle fest.

Zum Drechseln von z. B. Schalen oder Töpfen muss die Planscheibe (13) anstelle der 4-Zack-Körnerspitze (1) verwendet werden.

Planscheibe montieren

1. Lösen Sie ggf. die 4-Zack-Körnerspitze (1). Setzen Sie hierfür die beiden Gabelschlüssel (16) an der Antriebswelle (19) und an der 4-Zack-Körnerspitze (1) an und drehen Sie die 4-Zack-Körnerspitze (1) ab.
2. Halten Sie die Antriebswelle (19) mit dem Gabelschlüssel (16) fest.
3. Drehen Sie die Planscheibe (13) auf die Antriebswelle (19).

Betrieb

Drehzahl wählen

Der Netzstecker darf beim Einstellen der Drehzahl nicht eingesteckt sein.

Wahl der richtigen Drehzahl:

- Wählen Sie bei neuen Werkstücken zunächst eine kleine Drehzahl. Steigern Sie die Drehzahl mit zunehmender Wuchtigkeit des Werkstücks.

- Die Wahl der richtigen Drehzahl hängt von mehreren Faktoren ab, z. B. Material, Durchmesser, Länge und Unwucht des Werkstücks. Grundsätzlich gilt: Wählen Sie bei harten Hölzern, bei unrunden, langen oder Werkstücken mit großem Durchmesser eine kleine Drehzahl.

DE AT CH

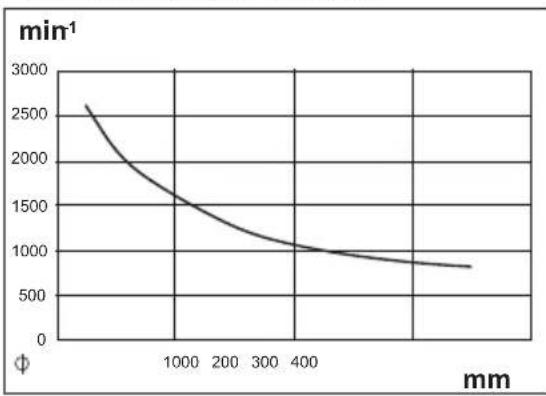

- Orientieren Sie sich bei der Wahl der Drehzahl an der Tabelle:

Auf der x-Achse ist der Werkstückdurchmesser angegeben. Auf der y-Achse wird die Drehzahl abgelesen. Gehen Sie beim Durchmesser des Werkstücks senkrecht nach oben und lesen Sie die Drehzahl an der die gedachte senkrechte Linie die Kurve trifft.

1. Lösen Sie die beiden Verschlussschrauben (20) der beiden Getriebeabdeckungen (21).
2. Öffnen Sie die Getriebeabdeckungen (21).
3. Lösen Sie die Feststellschraube (22) der Motoreinheit mit dem Innensechskantschlüssel (12).
4. Heben Sie die Motoreinheit (23) durch Betätigen des Hebels (24) an, um den Keilriemen (26) zu entlasten.
5. Fixieren Sie die Motoreinheit (23) durch Anziehen der Feststellschraube (22).
6. Legen Sie den Keilriemen (26) auf die gewünschte Rille der Antriebsscheibe (25), um die angegebene Drehzahl zu erreichen:

Der Keilriemen muss auf der oberen und unteren Antriebs-scheibe in derselben Rille liegen.

Die beiden Getriebeabdeckungen (21) sind mit einem Verriegelungsschalter (27) ausgestattet. Die Verriegelungsschalter (27) werden beim Schließen der Getriebeabdeckungen (21) automatisch betätigt. Bei nicht korrekt geschlossener Getriebeabdeckung (21) kann das Gerät nicht eingeschaltet werden.

1. Lösen Sie die Feststellschraube (22) und lassen Sie die den Hebel mit der Motor-einheit wieder ab, so spannen Sie den Keilriemen.
2. Fixieren Sie die Feststellschraube (22).
3. Schließen Sie Getriebeabdeckungen (21). Fixieren Sie die Getriebeabdeckungen (21) mit den Verschlussschrauben (20).

Werkstück sichern

A Sichern mit 4-Zack-Körner- spitze (1) und Reitstock (5)

1 Zeichnen Sie eine diagonale Linie an beide Enden des Werkstücks, um die Mitte zu lokalisieren.
Die Mitte ist die Stelle an der sich die Linien treffen. Setzen Sie dort eine Zentrierbohrung, wo 4-Zack-Körnerspitze und Reitstock am Werkstück ansetzen sollen. Somit ist ein besserer Halt gewährleistet.
2. Setzen Sie einen ca. 2 mm tiefen Sägeschnitt entlang der Diagonalen in der die 4-Zack-Körnerspitze (1) besser greifen kann.
3. Setzen Sie die abmontierte 4-Zack-Körnerspitze (1) mittig auf die Mitte des Werkstücks auf.
Schlagen Sie die 4-Zack-Körnerspitze (1) mit einem Holzhammer (nicht im Lieferumfang enthalten) leicht in das Werkstück. Achten Sie darauf das Gewinde der 4-Zack-Körnerspitze (1) mit

z. B. einem Holzbrett zu schützen.

1. Nehmen Sie die 4-Zack-Körnerspitze (1) wieder vom Werkstück ab.
2. Montieren Sie anschließend die 4-Zack-Körnerspitze (1) (wieder) am Gerät.

Die Montage und Demontage der 4-Zack-Körnerspitze finden Sie im Kapitel „Werkstückaufnahmen montieren/wechseln“.

1. Setzen Sie das Werkstück an die 4-Zack-Körnerspitze (1) an. Achten Sie darauf mit der 4-Zack-Körnerspitze (1) die eingeschlagene Kerbe zu treffen, da sonst kein sicheres Einspannen gewährleistet ist.
2. Lösen Sie den Hebel (8) des Reitstockes.
3. Schieben Sie den Reitstock Richtung 4-Zack-Körnerspitze (1) bis fast an das Werkstück heran, um es einzuspannen.
4. Fixieren Sie den Reitstock, indem Sie den Hebel (8) nach unten drücken.
5. Für die Feinjustierung verwenden Sie das Handrad (6).
6. Fixieren Sie die Stellung des Handrads mit der Kontermutter (4).

Sichern mit Planscheibe (13)

1. Halten Sie die Antriebswelle (19) mit dem Gabelschlüssel (16) fest.
2. Drehen Sie die Planscheibe (13) von der Antriebswelle (19) ab.
3. Fixieren Sie das Werkstück mit Holzschrauben (nicht im Lieferumfang enthalten) an der Planscheibe (13).

Verletzungsgefahr! Die Holz- schrauben müssen so plat- ziert sein, dass Sie sie beim Bearbeiten des Werkstücks nicht versehentlich mit dem Werkzeug freilegen.

1. Halten Sie die Antriebswelle (19) mit dem Gabelschlüssel (16) fest.
2. Drehen Sie die Planscheibe (13) mit montiertem Werkstück auf die Antriebswelle (19).

Werkzeugauflage einstellen

Verletzungsgefahr! Achten Sie darauf, dass die Werkzeugauflage gut fixiert ist und sich während dem Betrieb nicht lösen kann.

Werkzeugauflage fixieren/lösen

1. Die Werkzeugauflage (2) wird fixiert, indem Sie den Hebel (9) nach unten drücken.
2. Die Werkzeugauflage (2) wird gelöst, indem Sie den Hebel (9) nach oben drücken. Sie können die Werkzeugauflage jetzt verschieben.

Höhenverstellung Werkzeugauflage

1. Lösen Sie die Schraube (2.1) am unteren Teil der Werkzeugauflage (2.2).
2. Stellen Sie die gewünschte Höhe ein.
3. Fixieren Sie die Werkzeugauflage (2) durch Festdrehen der Schraube (2.1).

Ein-/Ausschalten

1. Schließen Sie das Gerät an die Netzspannung an.

Einschalten:

1. Um das Gerät einzuschalten, betätigen Sie den Einschalter (10).

Ausschalten:

1. Um das Gerät auszuschalten, betätigen Sie den Ausschalter (11) erneut.

Wenn Sie das Gerät unbeaufsichtigt lassen oder mit der Arbeit fertig sind, ziehen Sie den Netzstecker.

Arbeitshinweise

• Informieren Sie sich ausgiebig in Fachliteratur, bevor Sie mit dem Arbeiten beginnen.
• Achten Sie bei der Auswahl Ihres Werkstücks auf Äste, Astlöcher, Risse oder Ähnliches. Sie könnten die Kontrolle über Ihr Werkzeug verlieren, was zu schweren Verletzungen führen kann. Gerissene Werkstücke können währen des Drehens bersten. Es besteht Verletzungsgefahr!
• Schneiden Sie das Werkstück vor dem Bearbeiten immer so weit wie möglich in Form.
• Beachten Sie die maximale Werkstücklänge und den maximalen Werkstück Durchmesser! Diese finden Sie in den technischen Daten.
• Das Werkstück muss mittig fixiert werden, ein unrund laufendes Werkstück beeinflusst die Lebensdauer der Maschine.
• Verwenden Sie nur für das Drehen geeignete Werkzeuge.
• Stehen Sie niemals in der Flugbahn des Werkstücks.
• Prüfen Sie vor Arbeitsbeginn, bei gezogenem Netzsteckern, Folgendes durch Drehen per Hand:
• sitzt das Werkstück fest?
• kommt das Werkstück mit der Werkzeugauflage in Berührung?
• Beginnen Sie immer mit einer kleineren Drehzahl und steigern Sie sie nach und nach.
• Führen Sie das Werkzeug erst an das Werkstück heran, wenn es die eingestellte Drehgeschwindigkeit erreicht hat.

Blockaden entfernen

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

Reinigen Sie das Gerät von Staub und Spänen, um die Blockade aufzuheben.

Reinigung/Wartung

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile.

Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Werkstücks ab. Es besteht die Gefahr von Personenschäden.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie das Gerät nicht mit Wasser ab. Es besteht die ar eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungsbzw. Lösungsmittel.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
• Prüfen Sie alle 10 Betriebsstunden den Keilriemen auf Abnutzung oder eventuelle Beschädigungen.

Lagerung

Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.

Transport

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Es besteht Verletzungsgefahr.

Achtung ! Heiße Oberfläche. Es besteht Verbrennungsgefahr. Transportieren Sie die Maschine erst, wenn die Motoreinheit (E 23) vollständig abgekühlt ist.

Tragen Sie die Drechselbank möglichst mit einer zweiten Person.

Greifen Sie die Drechselbank beim Transport an den äußeren Füßen (7) und an der Schiene mit Motoreinheit (3.1) und der Schiene (3.2).

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontakt-formular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 18).

Position Betriebsanleitung		Position Explosions-zeichnung	Bezeichnung		Bestell-Nr.
E	21	16,18,19	Getriebeabdeckung	(oben)	91095910
E	21	77-80	Getriebeabdeckung	(unten)	91095911
		83-86	Werkzeugset
A	12	84	Innensechskantschlüssel
A	13	83	Planscheibe
A	14/15	86	Drechselbeitel
A	16	85	Gabelschlüssel		91095912
		34	Zentrierspitze des Reitstocks		91095913
E	26	48	Keilriemen		91095914

Fehlersuche

Problem	Mögliche Ursache	Fehlerbehebung
Drechselbank dreht sich nicht	nicht an Netzspannung angeschlossen	Netzstecker einstecken
	Getriebeabdeckung(en) (E 21) sind nicht richtig verschlossen	Getriebeabdeckung(en) korrekt schließen, damit der Verriegelungsschalter (E 27) betätigt wird
Schlechte Schnittqualität	Drehgeschwindigkeit nicht passend	Drehgeschwindigkeit einstellen (siehe „Drehzahl wählen“)
	Werkzeug stumpf	Werkzeug schärfen/ersetzen
Übermäßige Vibrationen	Werkstück nicht richtig eingespannt	Korrekten Sitz des Werkstücks prüfen (siehe „Werkstück sichern“)
	Werkstück in Unwucht	Werkstück zuschneiden, bis es ausgewuchtet ist

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. 4-Zack-Körnerspitze, Keilriemen, Beitel) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 380536_2110) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte

DE AT CH

Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone]

E-Mail: [e-mail]

IAN 380536_2110

AT Service Österreich Tel.: [phone]

Tel.: [phone]

(0,15 EUR/Min.)

IAN 380536_2110

CH Service Schweiz Tel.: [phone]

E-Mail: [e-mail]

IAN 380536_2110

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzlytools.de

Content

Introduction ......19

Proper use....19

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim Allemagne www.grizzlytools.de

Inhoud

Inleiding 49

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Duitsland

www.grizzlytools.de

Spis tresci

Wstep 64

Użytkowanie zgodne

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Niemcy

www.grizzlytools.de

Obsah

Úvod....79

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Německo

www.grizzlytools.de

Obsah

Úvod....93

Použivanie podla určenia......93

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Nemecko

www.grizzlytools.de

Indhold

Introduktion......107

Bortskaf emballagematerialet korrekt.

Oversigt

8 Händtag, spindeldok

24 Händtag, motorenhed

25 Remskive
26 Kilerem
27 Låsekontakt

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

TYSKLAND

www.grizzlytools.de

Contenido

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemania

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

GERMANIA

www.grizzlytools.de

Sadržaj

Bevezető......150

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20, 63762 Großostheim, Germany

Original-EG-Konformitätserklärung
Hiermit bestätigen wir, dass der Drechselbank Baureihe PDB 100 B1 Seriennummer 000001 - 028000 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 62841-1:2015 • EN ISO 12100:2010 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN IEC 63000:2018 EN IEC 61000-3-2:2019 • EN 61000-3-3:2013/A1:2019
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 30.03.2022	Christian Frank Dokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

30.03.2022

Christian Frank

Stockstädter Straße 20

63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update · Version des informations · Stand van de informatie · Stan informacji ·

Stav informaci · Stav informacií · Tilstand af information ·

Estado de las informaciones · Versione delle informazioni ·
