BEDIENUNGSANLEITUNG HCP2200 Vevor

Technisch Support- und E-Garantiezertifikat www.vevor.com/support

FILTER-Kreiselpumpe BEDIENUNGSANLEITUNG

MODELL: HCP2200

Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden

MATTERS NEED ATTENTION

VORSICHTSMASSNAHMEN VOR DER VERWENDUNG DER PUMPE

- Schließen Sie das Erdungskabel vor der Verwendung an .

Dadurch können Sie einen Unfall durch Stromschlag verhindern, wenn die elektrische Isolierung nicht in Ordnung ist.

Um sich vor der Gefahr eines Stromschlags zu schützen, achten Sie bitte darauf, dass der Netzstecker nicht mit Wasser verschmutzt wird.

VORSICHT BEIM ANSCHLUSS DES ERDKABELS

• Schließen Sie das Erdungskabel an, nachdem Sie den Strom abgeschalt haben.
• Niemals an Gasleitungen anschließen. Andere Leitungen können Explosionsursache sein .
• Vermeiden Sie es, im Trockenlauf zu arbeiten und kein Wasser abzugeh. Dies verkürzt die Lebensdauer der Pumpe und führt auch zu Störungen Motors.
• Wickeln Sie den Motor oder den Pumpenkopf niemals in eine Decke od ein Tuch, um ein Einfrieren bei kaltem Wetter zu verhindern.
• Vermeiden Sie den Einsatz der Pumpe bei Umgebungstemperaturen über

40 °C und unter 0 °C sowie bei heißem Wasser über 5 0 °C.

Denn dadurch verkürzt sich die Lebensdauer der Pumpe.

- Achten Sie darauf, die Pumpe nicht mit anderen Flüssigkeiten außer Wa zu verwenden.

Bei der Verwendung mit Lösungsmitteln wie Benzolsäure, in brennbare Flüssigkeiten wie Benzin und hochviskosen Flüssigkeiten besteht Brandgefahr, es kann zu Problemen bei der Pumpe kommen und auch deren Lebensdauer wird verkürzt.

• Vermeiden Sie es, die Pumpe unter Bedingungen zu verwenden, in den sie direkter Sonneneinstrahlung oder Regen ausgesetzt ist, da dies die Lebensdauer der Pumpe verkürzt und auch die Gefahr eines Stromschlags besteht.
• Sie die Pumpe niemals ohne Ansaugwasser, da dies die Gleitringdichtun und das Laufrad beschädigt und die Lebensdauer der Pumpe verkürzt.
• Stellen Sie vor dem Einschalten sicher, dass keine Unregelmäßigkeiten vorliegen Durch manuelle Betätigung (Überprüfung durch den Fahrer) wird tatsächliche Betrieb 2-3 Mal durchgeführt, um zu prüfen, ob Staub oder S in die Pumpe gelangt ist und ob das Laufrad oder die Gleitringdichtung festsitzen.

WENN DIE PUMPE NACH LÄNGERER ZEIT WIEDERVERWENDET WIRD

• Es gibt eine Möglichkeit dass der Motor trotz Einschalten des Stroms n betrieben werden kann, da Schmutz und Ablagerungen im Wasser des Pumpenkopfes anhaften und sich verfestigen.
• Schalten Sie in diesem Fall den Strom aus und drehen Sie dann die auf der Rückseite des Motors ein paar Mal mit einem Schraubendreher oder etwas Ähnlichem. Sie können die Pumpe wie gewohnt betreiben .

NEIN.	Name	NEIN.	Name
1	Schrauben	19	Schrauben
2	Siegel	20	Lüfterabdeckung
3	Pumpenkörper	21	Schrauben
4	Siegel	22	Taste
5	Rolle	23	Skala _
6	Laufrad	24	Klemmenkasten
7	Gleitringdichtung	25	Klemmenkastenabdeckung
8	Siegel	26	Schrauben
9	Pumpe und Deckel	27	Kondensator
10	Motor über der Abdeckung	28	Motorstatus o . r
11	Kugellager	29	Statorspule
12	Motorrotor	30	Wellenschlüssel
13	Motorkörper	31	Schrauben
14	Unterer Fuß	32	Handhaben _ _
15	Kugellager	33	Filterabdeckung
16	Federscheibe	34	Siegel
17	Motorendabdeckung	35	Filter
18	Lüfter	36	Griffschaft

SPECIFICATION PARAMETER

Eingang	AC220-240V 50Hz
maximale Kraft	2,5 PS
Q max	120 GPM
H max	1 6 m
Maximale Saugleistung	2 m
Betriebstemperatur _	0-50°C (32°F-1 22 °F)
Einlass-/Auslasskaliber	G2"

CHECKING POINTS BEFORE INSTALLATION

• Installieren Sie die Pumpe so knapp wie möglich über dem Brunnen
• Wenn die Pumpe jedoch aufgrund der Umstände entfernt vom Brunn installiert werden muss, ist der maximale Abstand des Rohrs vom Bru zur Pumpe entsprechend der Saughöhe begrenzt.

GUIDE FOR INSTALLATION

• Betonieren Sie das Fundament mit Zement, der auch nach vielen Ja noch schief oder geneigt sein kann.
• Wählen Sie den Ort, an dem die Pumpe nach der Installation bequiter überprüft oder repariert werden kann.

• Saugrohranschluss .

C. Ich stelle die Tiefe von der Erdoberfläche bis zur Brunnentiefe sich Die Saughöhe ist standardisiert auf 8 (max. 9 m )

B. Für eine perfekte Dichtheit verwenden Sie für alle Kupplungen Teflonband.

C. Verwenden Sie kein Teflonband für bereits gefeilte Kupplungen Bei Flach- oder O-Ring- Dichtungen prüfen Sie einfach die Dichtungen und wechseln Sie diese bei Bedarf aus.

D. Zur Verwendung mit Saugsätzen verwenden Sie einfach Teflonband der Kupplung, die am Pumpenkörper festgeschraubt wird.
E. Andernfalls verwenden Sie einen starren Schlauch (mindestens 25 r Durchmesser), um Schäden zu vermeiden Überprüfen Sie während des Betriebs die Siebkupplung (auch hier Teflonband verwenden) und die Klemmung am Schlauch.

Heberohranschluss

F. Kupplungen am Pumpenausgang müssen ebenfalls mit Teflonband versehen werden, um den Betrieb zu verbessern und zu verhindern, der Wasser auf den elektrischen Teil der Pumpe gelangt.
G. Verschiedene Auslaufgeräte können mit Anschluss-T-Stücken und Elektro- oder Handventilen angepasst werden.

Minimieren Sie die Anzahl der Bögen, um ein Austreten von Wasser verhindern in die Rohrleitungen oder um den Wasserwiderstand zu verringern.

Spezielle Anleitung \_

H. Befolgen Sie die Gebrauchsanweisung ein Schwimmbad oder ein beliebiges Wasserbecken im Garten sowie in umliegenden Schutzgebieten. Fragen Sie bei Elektro um Rat.

I. Wenn die Pumpe längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker. Pumpe und Tank entleeren, um Schäden zu vermeiden (Gefahr des Einfrierens des Wassers). Schrauben Sie die Ablasskappe unter der Pumpe ab. Schützen Sie die Wasserversorgungsleitung (sofern es sich um einen Schlauch handelt) und das Zubehör vor Frost, isolieren Sie sie oder lagern Sie sie sie drinnen.

- Stellen Sie sicher, dass Sie für den Normalbetrieb Rohre mit Standarddurchmesser verwenden.

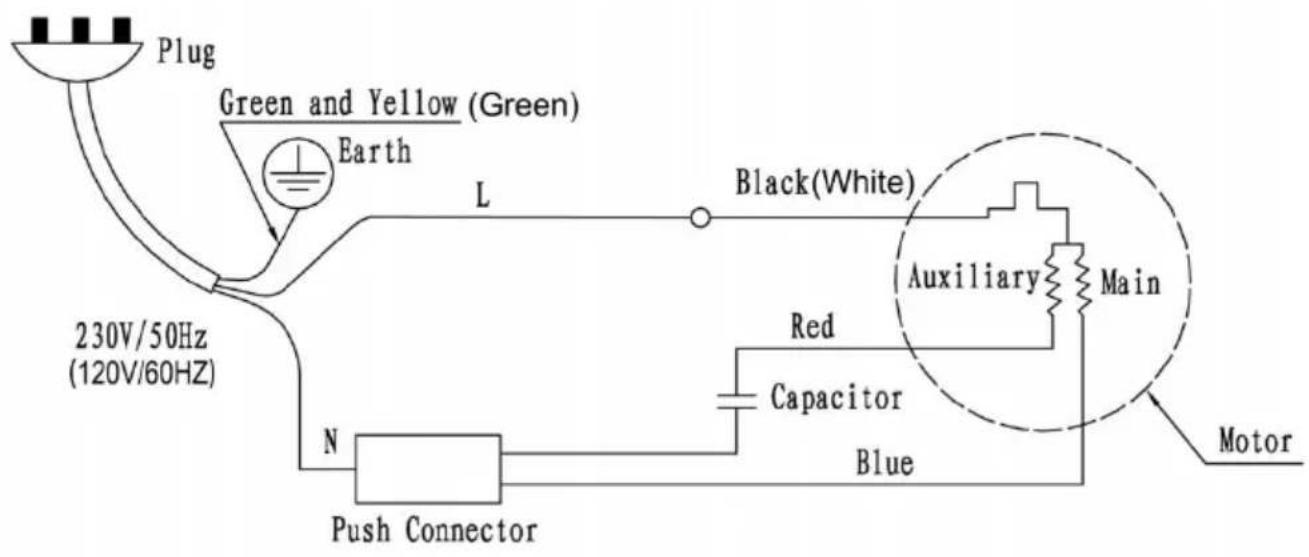

VERBINDUNGSMETHODEN VON POWER

• Wenn die Pumpe vom Hersteller verschickt wird, ist sie eingestellt.

• Überprüfen Sie die Spannung des Stromnetzes, bevor Sie die Pump Betrieb nehmen.

• Unfälle aufgrund falscher Installation sind von der Garantie ausgeschlossen. Wir sehen uns zur Elektrik um Rat. Es wird empfohlte der Nähe der Pumpe einen geschützten Motorschutzschalter anzubringen. Bei Überladung, Blockierung oder Versäumnis wird die Stromversorgung unterbrochen.
  • Klemmenkastendeckel abnehmen.

• Führen Sie das 3-adrige Elektrokabel durch die Öffnung (Mindestquerschnitt 1,5 mm ^2 ).
• Schließen Sie zwei Drähte an die Klemmen N und L an. Schließer das Erdungskabel (grün/gelb) an die Klemme unter dem Klemmenblock die mit dem Symbol gekennzeichnet ist .
  • Abdeckung wieder aufsetzen .

WENN DIE PUMPE NACH LÄNGERER ZEIT WIEDERVERWENDET WIRD

• Es besteht die Möglichkeit, dass der Motor trotz Einschalten der Stromversorgung nicht läuft, da Schmutzpartikel im Wasser des Pumpenkopfs haften bleiben und sich verfestigen.
• Schalten Sie in diesem Fall den Strom aus und drehen Sie dann die Welle auf der Rückseite des Motors ein paar Mal mit Antrieb oder e Ähnlichem. Sie können die Pumpe wie gewohnt betreiben .

WIE MAN EINE STRAT-PUMPE ANWENDET

- Da diese Pumpe über kein selbstansaugendes System verfügt, führen

Sie die Ansaugung zu Beginn des Betriebs in der folgenden Reihenfo durch :

• Entfernen Sie den Stopfen, gießen Sie Wasser in die Pumpe und sie den Stopfen wieder ein. Die Luft im Saugrohr soll mit dem Wass abgesaugt werden.
• Vor dem Einschalten muss der Wasserhahn der Druckseite geöffnet werden.
• Nachdem der Netzschalter eingeschaltet wurde, beginnen Sie sofort dem Ansaugvorgang.
• Wenn die Grundierung nicht erfolgreich ist, verbleibt möglicherweise I im Saugrohr. Um dann die Luft im Saugrohr zu entfernen, gießen Sie Wasser ein und schalten Sie das Gerät wiederholt ein und aus .
• Da die Pumpe keinen Schalter hat, verwenden Sie den Netzschalter der Wand oder an der Filterabdeckung und trennen Sie sie von der Steckdose.

Ursachen	Probleme	Gegenmaßnahmen(Der Benutzer kann die Anzeige vornehmen)
Motor startet nicht	Wärmeschutz oder .	Wenn es überhitzt ist, funktioniert nicht. Dann warten Sie, bis es k wird(20–30 Minuten).
	Fehlerhafte Kabelverbindung	Setzen Sie es sicher ein.
	Kabel getrennt.	Ersetzen Sie das neue Kabel.
	Problem im Motor	Reparieren oder ersetzen Sie der Motor.
	Niedrige Versorgungsspannung des Werkzeugs.	Wenden Sie sich an das Stromversorgungsunternehmen.
Wasser ist nicht gepumpt Schnitt obwoh Motor läuft.	Der Wasserstand de Brunnens liegt unter dem Standardniveau	Überprüfen Sie den Wasserstand des Brunnens.
	Problem im Fußventi	Reinigen Sie das Fußventil, den Fußventilsitz und das Fußventilloch
	Luft wird in den Saugnapf gesaugt.	Nachdem Sie die Rohrverbindungs überprüft haben, verschließen Sie diese einwandfrei.
	Luft wird mechanisch in die Pumpe gesau Siegel	Ersetzen Sie die neue Gleitringdichtung.
Der Thermoschutz für den Motor funktioniert oft.	Zu niedrige oder zu hohe Versorgungsspannung.	Wenden Sie sich an das Energieversorgungsunternehmen.
	Laufrad hat Kontakt mit einem anderen Teil.	Sie die Mängel.
	Kurzschluss oder Unterbrechung des Kondensators.	Sie den Kondensator aus .
Es kommt kein Wasse heraus die ersten Minuten nach dem Umschalten An.	Luft wird in das Saugrohr gesaugt.	Reparieren Sie defekte Leitungen (um Luftaustritt zu verhindern). .
Pumpe startet, obwohl kein Wasser verbrauch wird.	Wasserlecks an Rohrleitungen oder Pumpe.	Reparieren Sie Rohrleitungen, Pumpenteile , Wasserhähne usw.
Wasser kommt nicht sofort nach dem Einschalten heraus. .	Wasser tritt an der Gleitringdichtung aus	Reparieren Sie die Gleitringdichtung .
	Fußventil schließt nicht perfekt.	Reinigen Sie das Fußventil.
	Luft wird in das Saugrohr gesaugt.	Beheben Sie die Mängel.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

EK-VERTRETER: SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Deutschland

Tel: [phone] [e-mail]

Britischer Vertreter: Pooledas Group Ltd.

Einheit 5 Albert Edward House, The Pavilions Preston, Vereinigtes Königreich

Tel: [phone] [e-mail]

Importiert nach AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd.

In China hergestellt
