BEDIENUNGSANLEITUNG FSGP1200Cinox-2 Vevor

Technischer Support und E-Garantie-Zertifikat

Flachbrunnenpumpe mit Tank

MODELL: FSGP1200Cinox-2

FSGP1000Cinox-2

FSGP1200-2

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Flachbrunnenpumpe

mit Tank

MODELL: FSGP1200Cinox-2 ÿ FSGP1000Cinox-2 ÿ FSGP1200-2

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren. Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer

Lesen Sie die Bedienungsanleitung sorgfältig durch.

Sicherheitshinweise

Lesen Sie die Gebrauchsanweisung bitte sorgfältig durch und beachten Sie die darin enthaltenen Hinweise. Machen Sie sich anhand der Anleitung mit dem Gerät vertraut, lernen Sie es richtig bedienen und beachten Sie die zu treffenden Sicherheitshinweise.

- Stellen Sie durch geeignete Maßnahmen sicher, dass Kinder keinen Zugang zum Gerät haben.

- Der Benutzer des Gerätes ist für Dritte im Arbeitsbereich verantwortlich.

- Vor der ersten Inbetriebnahme muss ein Elektriker prüfen, ob die erforderlichen elektrischen Es wurden Schutzmaßnahmen getroffen.

Überprüfen Sie das Gerät vor jedem Gebrauch. Benutzen Sie das Gerät nicht, wenn die Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Deaktivieren Sie niemals die Sicherheitsvorrichtungen.

- Verwenden Sie das Gerät nur für die in dieser Gebrauchsanleitung angegebenen Zwecke.

- Sie sind für die Sicherheit im Arbeitsbereich verantwortlich.

Ihr Stromnetz muss der auf dem Typenschild angegebenen Spannung von 230 V Wechselspannung entsprechen.

Heben, transportieren oder sichern Sie die Pumpe niemals am Stromkabel.

- Stellen Sie sicher, dass das Gerät an einer Steckdose angeschlossen ist, an der keine Überschwemmungsgefahr besteht und welches vor Feuchtigkeit geschützt ist.

- Ziehen Sie vor allen Arbeiten an der Pumpe immer den Stecker aus der Steckdose.

• Vermeiden Sie, die Pumpe einem direkten Wasserstrahl auszusetzen.

Für die Einhaltung der örtlichen Sicherheits- und Installationsvorschriften ist der Betreiber verantwortlich. (Fragen Sie Ihren Elektriker um Rat.)

Schließen Sie indirekte Schäden durch Überflutung von Räumen infolge eines Pumpenausfalls durch entsprechende Maßnahmen aus (z. B. Installation einer Alarmanlage, Reservepumpe o. ä.).

Bei einem Ausfall der Pumpe dürfen notwendige Reparaturarbeiten ausschließlich von einem Elektriker durchgeführt werden.

- Verwenden Sie nur Original-Ersatzteile.

Lassen Sie die Pumpe niemals trockenlaufen und betreiben Sie diese niemals mit völlig geschlossener Saugleistung.

• Die Pumpe darf nicht benutzt werden, wenn sich Personen im Wasser befinden.

Die Pumpe muss über einen Fehlerstrom-Schutzschalter (RCD) mit einem Nennfehlerstrom von Betriebsstrom nicht über 30 mA

Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen bestimmt, es sei denn, sie wurden

Aufsicht oder Einweisung in die Benutzung des Gerätes durch eine für ihre Sicherheit verantwortliche Person.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden

Haltbarkeit

Die maximale Temperatur der zu pumpenden Flüssigkeit sollte im Dauerbetrieb +35°C nicht überschreiten.

Diese Pumpe darf nicht zum Pumpen von brennbaren, gasförmigen oder explosiven Flüssigkeiten verwendet werden.

Das Pumpen von aggressiven Flüssigkeiten (Säuren, Laugen, Silo-Sickerwasser usw.) und abrasiven Stoffen (Sand) sollte auch vermieden werden

PRODUKTPARAMETER

Modell	FSGP1200CEdelstahl-2	FSGP1000CEdelstahl-2	FSGP1200-2
Eingang	AC220-240V 50/60 Hz
Maximale Leistung	1176W	735W	750W
Q max	5600L/H	3785L/H	3700L/H
H max	50 m	39,6 m	50 m
Druckschalter (IPX4)	30–50 PSI	20-40PSI	20-40PSI

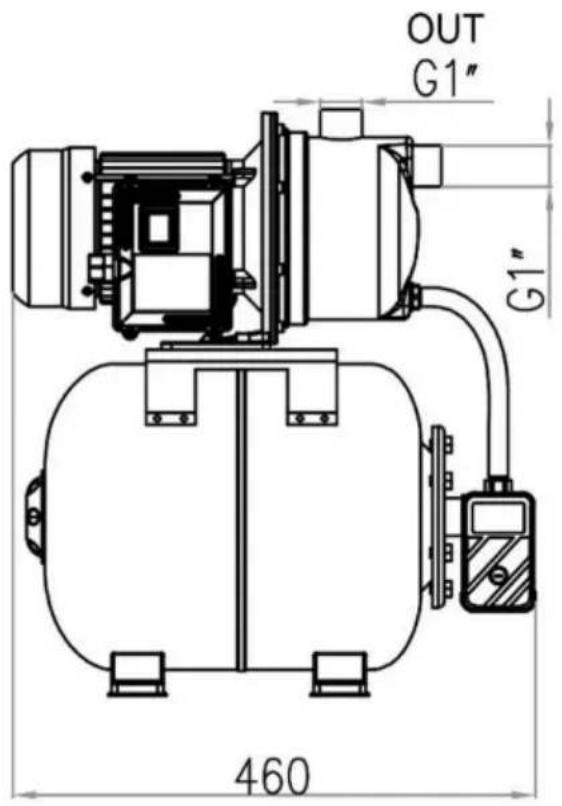

Einlass-/Auslasskaliber : FSGP1200Cinox-2; FSGP1000Cinox-2

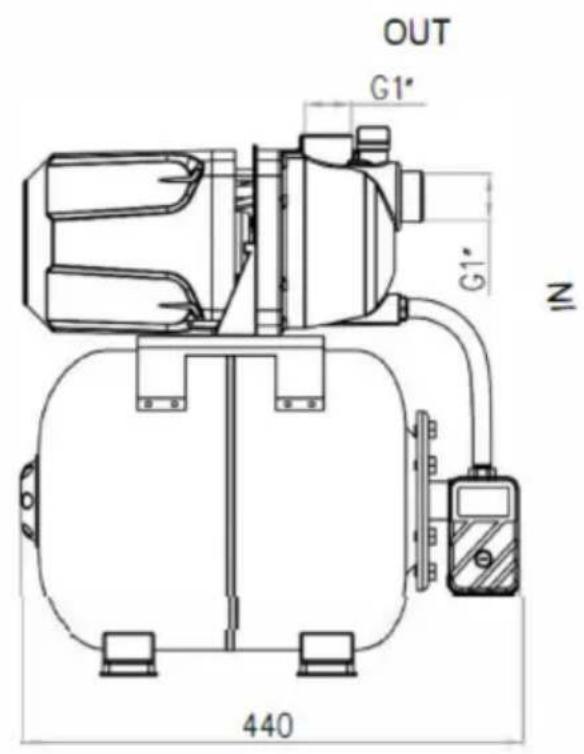

Einlass-/Auslasskaliber: FSGP1200-2

Zur Bewässerung und Bewässerung von Parks, Gemüsebeeten und Gärten.
Zum Betrieb von Rasensprengern.
- Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasserzisternen und Brunnen.

Pumpbare Flüssigkeit:

Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichtem Schaum-/Schmutzwasser.

Bedienungsanleitung

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und eines Ansaugsets mit Ansaugschlauch, Ansaugsieb und Rückschlagventil um lange Nachpumpzeiten und eine unnötige Beschädigung der Pumpe durch Steine und harte Fremdkörper zu vermeiden.

Elektrische Anschlüsse

Schließen Sie das Netzkabel an eine geerdete 230-V-50-Hz-Anlage mit einer Sicherung von mindestens 10 Ampere an.
Das Ein- und Ausschalten des Gerätes erfolgt über den integrierten EIN-/AUS-Schalter. Die Kontrolllampe im Schalter leuchtet, wenn der Motor eingeschaltet ist.
Der Motor ist durch einen integrierten thermischen Motorschutz vor Überlastung oder Blockieren geschützt. Bei Überhitzung schaltet der thermische Motorschutz die Pumpe automatisch ab. Die Pumpe startet der Motor nach dem Abkühlen automatisch wieder.

Ansaugleitung

Schrauben Sie einen Ansaugschlauch (mind. 3/4" Kunststoffschlauch mit Spiralverstärkung) entweder direkt oder mit einem Gewindeadapter zum Sauganschluss der Pumpe (1" IG).
Der verwendete Ansaugschlauch sollte über ein Ansaugventil verfügen. Wenn das Ansaugventil nicht verwendet werden kann, muss ein Rückschlagventil sollte in der Ansaugleitung eingebaut werden.
- Der Ansaugschlauch sollte von der Wasserentnahmestelle zur Pumpe ansteigen. Vermeiden Sie immer, den Ansaugschlauch Leitung höher als die Pumpe. Luftblasen in der Ansaugleitung verzögern und behindern das Ansaugen.
- Die Saug- und Druckleitungen müssen so angeschlossen werden, dass sie die Pumpe nicht unter jeglicher mechanischer Beanspruchung.
Das Ansaugventil muss soweit im Wasser eingetaucht sein, dass die Pumpe auch bei Wasserstand sinkt.
Wenn die Ansaugleitung nicht luftdicht ist, behindert die angesaugte Luft die Wasseransaugung.
• Vermeiden Sie das Ansaugen von Fremdkörpern (Sand etc.). Installieren Sie hierzu ggf. einen Vorfilter

Druckleitungsanschluss

Die Druckleitung (mindestens 3/4 Zoll) muss an den Druckleitungsanschluss der Pumpe (1 Zoll) angeschlossen werden. IG) entweder direkt oder über einen Gewindeadapter.

- Natürlich kann auch ein 1/2" Druckschlauch mit den entsprechenden Verschraubungen verwendet werden, dieser verringert sich die Förderleistung.

Alle Absperrorgane (Sprühdüsen, Ventile etc.) in der Druckleitung müssen vollständig geöffnet sein, wenn Ansaugen, damit die Luft in der Ansaugleitung entweichen kann

Inbetriebnahme

• Stellen Sie die Pumpe auf einen ebenen und festen Untergrund.
  • Saugleitung betriebsbereit montieren.
  An die Steckdose anschließen.
  Befüllen Sie die Pumpe am Druckanschluss mit Wasser.
  Alle Absperrorgane in der Druckleitung (Sprühdüsen, Ventile etc.) müssen vollständig geöffnet sein, wenn Ansaugen, damit evtl. vorhandene Luft in der Ansaugleitung entweichen kann.
• Abhängig von der Saughöhe und der Luftmenge in der Ansaugleitung kann das Ansaugen überall dauern zwischen 30 Sekunden und 5 Minuten. Wenn es länger dauert, sollte die Pumpe mit Wasser.
  Wird die Pumpe nach Gebrauch wieder abmontiert, muss sie immer dann mit Wasser befüllt werden, wenn sie angeschlossen und wieder verwendet werden.

Wartungsanleitung

• Die Pumpe ist grundsätzlich wartungsfrei. Um eine lange Lebensdauer zu gewährleisten, empfehlen wir jedoch regelmäßige Kontrollen und Pflege.

Warnung!

Schalten Sie vor jeder Wartung die Pumpe aus und ziehen Sie den Stecker aus der Steckdose.

Wenn die Pumpe längere Zeit nicht verwendet wird oder über den Winter ausgebaut werden muss, spülen Sie mit Wasser ausspülen, durch Aufschrauben der beiden Entlüftungsschrauben vollständig entleeren und trocknen lassen.

Bei Frostgefahr muss die Pumpe vollständig entleert werden.

Nach längeren Stillständen ist durch kurzes Ein- und Ausschalten der Pumpe die einwandfreie Drehung des Rotors sicherzustellen.

Bei einer Verstopfung der Pumpe die Druckleitung mit der Wasserleitung verbinden und den Ansaugstutzen Schlauch. Wasserleitung öffnen, Pumpe mehrmals für ca. 2 Sekunden einschalten, Die meisten Verstopfungen lassen sich so lösen.

Fehler

Motor startet nicht

Ursache	Heilmittel
Keine Netzspannung	Spannung prüfen
Pumpenrotor blockiert - Thermostat ausgeschaltet	Pumpe zerlegen und reinigen

Keine Aufnahme

Ursache	Heilmittel
Einlassventil nicht im Wasser	Inneres Ansaugventil im Wasser
Pumpenschacht ohne Wasseranschluss	Wasser in den Einlass füllen
Luft in der Ansaugleitung luftdicht	Stellen Sie sicher, dass die Ansaugleitung festgezogen ist
Undichtigkeiten am Einlassventil	Einlassventil reinigen
Sieb (Einlassventil) verstopft	Sieb reinigen
Max. Saughöhe überschritten	Saughöhe prüfen

Unzureichende Lieferrate

Ursache	Heilmittel
Saughöhe zu hoch	Saughöhe prüfen
Sieb verschmutzt	Sieb reinigen
Wasserstand sinkt rapide	Ansaugventil tiefer eintauchen
Pumpenleistung durch Schadstoffe reduziert	Pumpe reinigen und Verschleißteile ersetzen

Thermostat schaltet Pumpe ab

Ursache	Heilmittel
Motor überlastet - Reibungdurch zu hohe Verhindert die Aufnahme körperfremder Stoffe (Filter).	Pumpe zerlegen und reinigen.

Richtige Entsorgung

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt.

Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
