Produkttyp	Grundvattenpump med tank
Modell	FSGP1200Cinox-2
Strömförsörjning	220-240V ~ 50/60 Hz
Max effekt	1176 W
Max flöde	5600 L/h (≈1480 GPH)
Max tryckhöjd	50 m (≈164 ft)
Tryckströmbrytarområde	30-50 PSI (justerbar)
Inlopps-/utloppsstorlek	1" G (G1")
Mått (B x H x D)	460 x 502 x 270 mm (cirka)
Vikt	≈18 kg (uppskattad)
Max vätsketemperatur	+35°C
Skyddsklass	IPX4 (tryckströmbrytare)
Säkerhetsfunktioner	Termiskt överbelastningsskydd; kräver jordfelsbrytare (≤30 mA)
Användningsområden	Trädgårdsbevattning, gräsmattesprinkler, vattenöverföring från brunnar, cisterner, regntunnor, dammar (med förfilter)
Underhåll	Regelbundna kontroller; töm helt vid risk för frost; rengör sil; skölj med vatten efter användning
Ingående tillbehör	Pump med tank; tryckströmbrytare; strömkabel (inga extra tillbehör)

Vanliga frågor - FSGP1200Cinox-2 Vevor

Hur luftar jag pumpen?

Fyll pumpkammaren med vatten genom tryckanslutningen. Se till att alla avstängningsanordningar i tryckledningen är helt öppna. Luftning kan ta 30 sekunder till 5 minuter beroende på sughöjd. Om längre tid, fyll på med vatten.

Vad ska jag göra om pumpen inte startar?

Kontrollera nätspänningen. Om pumpens rotor är blockerad kan termoskyddet ha löst ut. Koppla bort strömmen och rengör pumpen för att avlägsna blockeringen. Vänta tills motorn svalnat innan du startar om.

Kan jag använda pumpen för att pumpa varmt vatten?

Nej. Maximal vätsketemperatur vid kontinuerlig drift är +35°C. Pumpa inte vatten över denna temperatur.

Vad är maximal sughöjd?

Manualen anger inte maximal sughöjd, men för grundvattenpumpar är den vanligtvis runt 8-9 meter. Se till att sugventilen är tillräckligt nedsänkt och att sugledningen är lufttät.

Kan pumpen gå torr?

Nej. Låt aldrig pumpen gå torr. Det kan skada pumpen. Se till att sugventilen alltid är nedsänkt i vatten.

Hur rengör jag pumpen om den blir blockerad?

Koppla bort strömmen. Anslut tryckledningen till en vattenkälla och ta bort sugslangen. Öppna vattenledningen och slå på och av pumpen flera gånger i cirka 2 sekunder vardera. Detta avlägsnar vanligtvis blockeringar.

Vilken typ av slang ska jag använda för sug?

Använd en förstärkt plastslang med minsta diameter 3/4" (19 mm). Den bör ha en sugventil eller backventil. Slangen ska stiga från vattenkällan till pumpen.

Är pumpen lämplig för dricksvatten?

Manualen anger att den är för pumpning av klart vatten (färskvatten, regnvatten, mild tvållösning). Den är inte specifikt certifierad för dricksvatten. Använd ett förfilter vid behov.

Hur förvarar jag pumpen under vintern?

Skölj pumpen med vatten, töm den sedan helt genom att skruva loss båda ventilationspluggar. Låt den torka. Förvara på frostfritt ställe. Om det finns risk för frost, se till att pumpen är helt torr.

Vad indikerar kontrollampan på strömbrytaren?

Kontrollampan lyser när motorn är påslagen och pumpen är igång. Den släcks när pumpen är avstängd eller om termoskyddet har löst ut.

BRUKSANVISNING FSGP1200Cinox-2 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg med konkurrenskraftigt pris "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

Säkerhetsinformation

Vänligen läs bruksanvisningen mycket noggrant och observera informationen i den. Genom att hänvisa till dessa instruktioner, bekanta dig med apparaten, lär dig hur du använder den på rätt sätt och notera de säkerhetsåtgårder som ska vidtas.

- Vidta lämpliga åtgärder för att säkerställa att barn inte har tillgång till apparaten.

- Användaren av apparaten är ansvarig för eventuell tredje part i arbetsområdet.

Innan du använder apparaten för första gången måste en elektriker kontrollera att den nödvändiga elektriska enheten skyddsåtgärder har vidtagits.

Inspektera apparaten före varje användning. Använd inte apparaten om säkerhetsanordningarna är skadade eller slitna. Avaktivera aldrig säkerhetsanordningarna.

- Använd endast apparaten för de ändamål som anges i denna bruksanvisning.

- Du ansvarar för säkerheten på arbetsområdet.

Ditt nätaggregat måste överensstämma med spänningen på 230 V växelspänning som anges på typskylten.

Lyft, transportera eller säkra aldrig pumpen med dess strömkabel.

- Se till att apparaten är ansluten till ett eluttag på en plats där det inte finns någon risk för översvämning och som är skyddad mot fukt.

- Dra alltid ut stickkontakten ur uttaget innan du utför något arbete på pumpen.

Undvik att utsätta pumpen för en direkt vattenstråle.

Operatören är ansvarig för alla lokala säkerhets- och installationsföreskrifter. (Fråga din elektriker om råd.)

Uteslut alla indirekta skador som orsakats av översvämning av rum efter pumpbortfall genom att vidta lämpliga åtgårder (t.ex. installation av ett larmsystem, en reservpump eller liknande).

Om pumpen går sönder får alla nödvändiga reparationsarbeten endast utföras av en elektriker.

- Använd endast originalreservdelar.

Låt aldrig pumpen gå torr och kör den aldrig med helt stängd insugsström.

- Pumpen får inte användas när personer vistas i vattnet.

Pumpen måste försörjas genom en jordfelsbrytare (RCD) med en nominell restström driftström som inte överstiger 30 mA

Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte har fått övervakning eller instruktioner angående användning av apparaten av en person som är ansvarig för deras säkerhet.

Barn bör övervakas för att säkerställa att de inte leker med apparaten.

Om nätsladden är skadad måste den bytas ut av tillverkaren eller dess servicerepresentant eller en liknande kvalificerad person för att undvika fara

Varaktighet

Den maximala temperaturen för vätskan som ska pumpas i kontinuerlig drift bör inte överstiga +35°C.

Denna pump ska inte användas för att pumpa brännbara, gasformiga eller explosiva vätskor.

Pumpning av aggressiva vätskor (syror, alkalier, siloläckage etc) och slipande ämnen (sand) bör också undvikas

PRODUKTPARAMETER

Modell	FSGP1200Crostfritt stål-2	FSGP1000Crostfritt stål-2	FSGP1200-2
Input	AC220-240V 50/60 Hz
Max effekt	1176W	735W	750W
Q max	5600L/H	3785L/H	3700L/H
H max	50m	39,6 m	50m
tryckvakt(IPX4)	30-50PSI	20-40PSI	20-40PSI

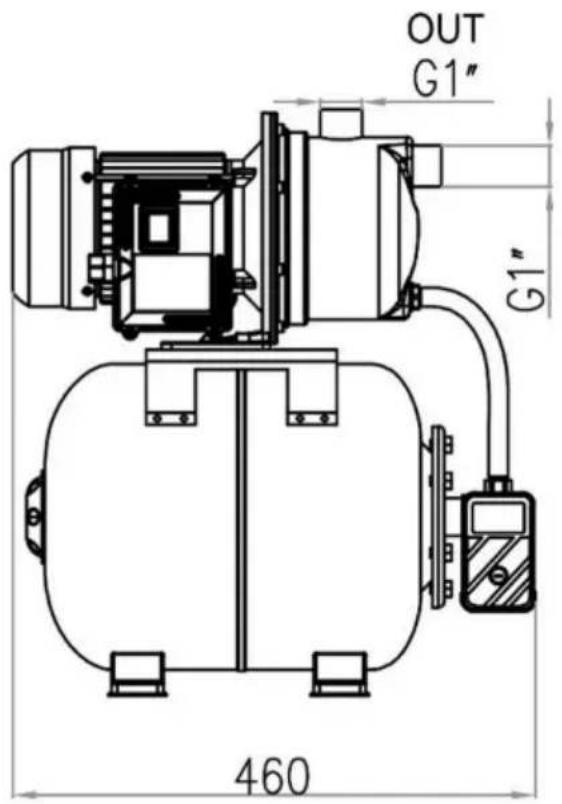

Inlopp/utlopp kaliber: FSGP1200Cinox-2ÿFSGP1000Cinox-2

För bevattning och bevattning av parker, grönsaksplatser och trädgårdar.
• För drift av grässprinkler.

- Med ett förfilter för att dra vatten från dammar, bäckar, regnstumpar, regnvattencisterner och brunnar.

Vätska som kan pumpas:

För pumpning av klart vatten (färskvatten), regnvatten eller milt lödder/smutsigt vatten.

Bruksanvisning

I grund och botten rekommenderar vi användning av ett förfilter och en insugningssats med insugsslang, en insugssil och backventil för att förhindra långa återpumpningstider och eventuella onödiga skador på pumpen orsakade av stenar och hårda främmande kroppar.

Elektriska anslutningar

• Anslut strömkabeln till en 230V 50 Hz jordad, minst 10 amp säkring.
• Apparaten slås på och av med den integrerade ON/OFF-brytaren. Pilotlampan inuti strömbrytaren lyser när motorn är påslagen.
Motorn är skyddad mot överbelastning eller blockering av ett integrerat termiskt motorskydd. I vid överhettning stänger det termiska motorskyddet av pumpen automatiskt. Pumpen startar automatiskt igen efter att den har svalnat.

Intagsledning

Skruva fast en inloppsslang (min. 3/4" plastslang med spiralförstärkning) antingen direkt eller med en gångad adapter till pumpens inloppsanslutning (1" IG).
Inloppsslangen som används bör ha en insugningsventil. Om insugningsventilen inte kan användas, en backventil ska installeras i inlopsledningen.
- Insugningsslangen ska stiga från vattenupptagningspunkten till pumpen. Undvik alltid att lägga intaget linje högre än pumpen. Luftbubblor i insugningsledningen fördröjer och hindrar suget.
- Insugnings- och tryckledningarna måste fästas på ett sådant sätt att de inte placerar pumpen under någon mekanisk belastning.
Insugningsventilen ska vara så långt nedsänkt i vattnet att pumpen inte kan gå torr även om den vattennivån sjunker.
Om insugningsledningen inte är lufttät kommer luftintaget att hindra intaget av vatten.
Undvik att dra in främmande föremål (sand etc.). Montera vid behov ett förfilter för detta ändamål

Tryckledningsanslutning

Tryckledningen (bör vara minst 3/4") måste anslutas till pumpens tryckledningsanslutning (1" IG) antingen direkt eller via en gångad adapter.

• En 1/2" tryckslang kan naturligtvis också användas med lämpliga skruvförband, men detta kommer att minska leveranshastigheten.
• Alla avstängningsanordningar (sprutmunstycken, ventiler etc.) i tryckledningen måste vara helt öppna när priming så att all luft i insugningsledningen kan komma ut

Startar upp

Ställ upp pumpen på plant och fast underlag.
Fäst insugningsledningen redo för användning.
• Anslut till elnätet.
• Fyll pumpen med vatten vid tryckanslutningen.
- Alla avstängningsanordningar i tryckledningen (sprutmunstycken, ventiler etc.) måste vara helt öppna när priming så att all luft i insugningsledningen kan komma ut.
- Beroende på sughöjden och mängden luft i insugningsledningen kan priming ta var som helst mellan 30 sekunder och 5 minuter. Om det tar längre tid än så bör pumpen fyllas på igen vatten.
Om pumpen tas bort igen efter användning måste den alltid fyllas på med vatten när den är det ansluten och använd igen.

Underhållsinstruktioner

- Pumpen är i princip underhållsfri. För att säkerställa en lång livslängd rekommenderar vi dock regelbundna kontroller och vård.

Varning!

Stäng av pumpen och dra ut kontakten ur uttaget före varje service.

Om pumpen inte ska användas på en längre tid eller måste tas bort för vintermänaderna, skölj ur den med vatten, töm den helt genom att skruva loss bäda avluftningspluggarna och låt den torka.

- Vid risk för frost måste pumpen tömmas helt.

• Efter långa stopp, se till att rotorn roterar korrekt genom att kort slå på och av pumpen.

Om pumpen blir blockerad, anslut tryckledningen till vattenledningen och ta bort intaget slang. Öppna vattenledningen, Slå på pumpen flera gånger i ca 2 sekunder. De flesta blockeringar kan avlägsnas på detta sätt.

Fel

Motorn startar inte

Orsaka	Rättsmedel
Ingen nätspänning	Kontrollera spänningen
Pumprotor blockerad-termostat avstängd	Demontera och rengör pumpen

Inget intag

Orsaka	Rättsmedel
Insugningsventil inte i vatten	Sätt in insugningsventilen i vatten
Pumpkammare utan vattenanslutning	Fyll på vatten i intaget
Luft i insugningsledningen lufttät	Se till att inloppsledningen är åtdragen
Insugsventil läcker	Rengör insugningsventilen
Sil (intagsventil) blockerad	Rengör silen
Max. Sughöjden har överskridits	Kontrollera sughöjden

Otilräcklig leveranshastighet

Orsaka	Rättsmedel
Sughöjden är för hög	Kontrollera sughöjden
Sil smutsig	Rengör silen
Vattennivån sjunker snabbt	Sänk insugningsventilen djupare
Pumpprestanda reducerad av föroreningar	Rengör pumpen och byt ut slitaget

Termostaten stänger av pumpen

Orsaka	Rättsmedel
Motor överbelastad - friktionorsakas av för höga ämnen Förhindra intag av främmande bodz-ämnen (filter).	Demontera och rengör pumpen.

Korrekt avfallshantering

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
