HCP2200 - Bomba de agua Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba centrífuga con filtro
Marca	Vevor
Modelo	HCP2200
Alimentación eléctrica	CA 220-240 V, 50 Hz
Potencia	2,5 CV
Caudal máximo	120 gal/min
Altura manométrica máxima	16 m
Altura de aspiración máxima	2 m
Temperatura de funcionamiento	0 a 50 °C
Conexión entrada/salida	G2"
Cebado	Manual (no autocebante)
Protección térmica	Sí
Disyuntor motor recomendado	Sí
Tipo de motor	Asíncrono monofásico
Condensador	Sí
Cable de alimentación	3 hilos (fase, neutro, tierra)
Sección de cable mínima	1,5 mm²
Válvula de pie	Recomendado
Uso	Solo agua limpia
Seguridad	Puesta a tierra obligatoria
Mantenimiento	Drenar en caso de helada, limpiar regularmente
Piezas de repuesto	Juntas, turbina, condensador, rodamientos
Garantía	Ver certificado en www.vevor.com/support
Fabricante	Shanghai Muxin Muye Youxian Gongsi
Representante CE	SHUNSHUN GmbH

Preguntas frecuentes - HCP2200 Vevor

¿Qué hacer si la bomba no arranca?

Verifique la protección térmica (espere el enfriamiento 20-30 minutos), la conexión del cable de alimentación y la tensión. Si el problema persiste, consulte a un electricista.

¿Cómo cebar la bomba?

Retire el tapón, vierta agua en la bomba, vuelva a colocar el tapón. Abra la llave de descarga. Encienda el interruptor. Si el cebado falla, repita la operación varias veces.

¿Qué hacer si la bomba gira pero no bombea agua?

Verifique el nivel de agua del pozo, limpie la válvula de pie, asegure la estanqueidad del tubo de aspiración, y reemplace la junta mecánica si es necesario.

¿Cuál es la temperatura máxima del agua permitida?

La temperatura del agua no debe exceder 50 °C. El agua demasiado caliente reduce la vida útil de la bomba.

¿Puedo usar la bomba con otros líquidos que no sean agua?

No, use solo agua limpia. Los solventes, líquidos inflamables o viscosos presentan riesgo de incendio y dañan la bomba.

¿Cómo instalar correctamente la bomba?

Instale la bomba sobre una base de cemento, cerca del pozo. Use un tubo de aspiración rígido (diámetro mín. 25 mm) y cinta de teflón en todas las conexiones para evitar fugas.

¿Qué hacer si el protector térmico se dispara con demasiada frecuencia?

Verifique la tensión de alimentación (demasiado baja o alta). Consulte al proveedor de electricidad. Verifique también si la turbina toca otra pieza o si el condensador está defectuoso.

¿Cómo mantener la bomba en invierno?

Desconecte la bomba, drene el agua desenroscando el tapón de drenaje, y proteja las tuberías de las heladas aislándolas o almacenándolas en el interior.

¿La bomba no reinicia después de un largo período de inactividad?

Corte la alimentación, luego gire manualmente el eje en la parte trasera del motor varias veces con un destornillador para desbloquear la rueda.

¿Dónde encontrar las piezas de repuesto?

Consulte la lista de piezas en el manual (tornillos, juntas, turbina, condensador, etc.). Para asistencia y garantía, visite www.vevor.com/support.

MANUAL DE USUARIO HCP2200 Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

BOMBA CENTRÍFUGA DE FILTRO MANUAL DE OPERACIÓN

MODELO: HCP2200

Advertencia: para reducir el riesgo de lesiones, el usua debe leer atentamente el manual de instrucciones.

Este producto está sujeto a las disposiciones de la Di Europea 2012/19/CE. El símbolo que muestra un conte con ruedas tachado indica que el producto requiere re selectiva de basura en la Unión Europea. Esto se apli producto y a todos los accesorios marcados con este Los productos marcados como tales no podrán desecha con la basura doméstica normal, sino que deberán llev un punto de recogida para el reciclaje de aparatos elé electrónicos.

ASUNTOS QUE REQUIEREN ATENCIÓN

PRECAUCIÓN ANTES DE UTILIZAR LA BOMBA

- Conecte el cable de tierra antes de usarlo.

Esto le permite evitar un accidente causado por una descarga eléctrica cuando el aislamiento eléctrico no está en orden.

Para su seguridad frente al peligro de descarga eléctrica, tenga cuidado de no mojar el enchufe con agua.

PRECAUCIÓN AL CONECTAR EL CABLE DE TIERRA

• Conecte el cable de tierra después de cortar la energía eléctrica.
• Nunca conectar con tuberías de gas. Otros cables pueden ser causa de explosión.
• Evite operar en condiciones de funcionamiento en seco y sin suministro de agua.

Esto acortará la vida útil de la bomba y también causará problemas en el motor.

• Nunca envuelva el motor o el cabezal de la bomba en una manta o para evitar que se congele en climas fríos.
• Evite utilizar la bomba en condiciones de temperatura ambiente superior a 40 °C e inferior a 0 °C, y también con agua caliente a más de 50 °C.

Porque acortará la vida útil de la bomba.

• Tenga cuidado de no utilizar la bomba con otros líquidos excepto agua. Cuando se utiliza con disolventes como el ácido de benzol, líquidos inflamables como gasolina y líquidos muy viscosos, existe riesgo de incendio, causará problemas a la bomba y también acortará su vida útil.
• Evite utilizar la bomba en condiciones expuestas a los rayos directos o lluvia porque esto acortará la vida útil de la bomba y también generará descarga eléctrica.
• Nunca opere la bomba sin cebar agua, ya que dañará el sello mecánico, el impulsor y acortará la vida útil de la bomba.
• Antes de encenderlo, confirme que no haya anomalías mediante operación manual (examen por parte del conductor) del funcionamiento real, actúe 2 veces para verificar que no se introduzca polvo o arena en la bomba y que no se adhiera al impulsor o al sello mecánico.

CUANDO LA BOMBA SE REUTILIZA DESPUÉS DE MUCHO TIEMPO.

• Hay una posibilidad de que el motor no funcione a pesar de encender la energía eléctrica debido a la adherencia y solidificación de la suciedad en el agua del cabezal de la bomba.
• En ese caso, apague la energía eléctrica y luego gire el eje en la parte posterior del motor unas cuantas veces con un controlador o algo así, para poder operar la bomba como de costumbre.

NO.	Nombre	NO.	Nombre
1	Tornillo	19	Tornillo
2	Sello	20	Versión de fan
3	Cuerpo de bomba	21	Tornillo
4	Sello	22	Botón
5	Polea	23	Escala _
6	Impulso	24	Caja de terminales
7	Sello mecánico	25	Tapa de la caja de terminales
8	Sello	26	Tornillo
9	Bomba y tapa	27	Condensador
10	Motor encima de la cubierta	28	Estado del motor o r
11	rodamiento de bolas	29	bobina del estator
12	Rotor del motor	30	Chaveta del eje
13	cuerpo del motor	31	Tornillo
14	Pie inferior	32	Manejar _ _
15	rodamiento de bolas	33	Tapa del filtro
dieciséis	arandela de resorte	34	Sello
17	Tapa del extremo delmotor	35	Filtrar
18	Admirador	36	eje del mango

PARÁMETROS DE ESPECIFICACIÓN

Aporte	CA 220-240 V 50 Hz.
máximo poder	2,5 CV
Q máx.	120 GPM
altura máxima	16 metros _
Succión máxima	2 metros
Temperatura de funcionamiento	0-50 °C (32 °F -1 22°F)
Calibre de entrada/salida	G2"

PUNTOS DE VERIFICACIÓN ANTES DE LA INSTALACIÓN

• Instale la bomba justo encima del pozo lo más que pueda.
• Pero cuando la bomba debe instalarse lejos del pozo debido a las circunstancias, la distancia máxima de la tubería desde el pozo a la bomba está limitada según la altura de succión.

GUÍA PARA LA INSTALACIÓN

• Concrete los cimientos con cemento para que la bomba no pueda fallar o inclinarse incluso después de muchos años.
• Seleccione el lugar donde se pueda revisar o reparar cómodamente la bomba después de la instalación.
• Conexión de tubería de succión.

E. Mida la profundidad desde la superficie del suelo hasta la del pozo: la altura de aspiración está estandarizada en 8 m (máx. 9 m). B. Para un ajuste perfecto, utilice cinta de teflón para todos los acoplamientos.

C. No utilice cinta de teflón para acoplamientos ya presentados con plano o “O”ring, solo revise los sellos, cámbielos si es necesario. D. Para usar con kits de succión, simplemente use cinta de teflón en el acoplamiento que se atornillará al cuerpo de la bomba. E. De lo contrario, utilice una manguera rígida (diámetro mínimo de 2) para evitar daños. Durante la operación, verifique el acoplamiento (use cinta de teflón también aquí) y la sujeción de la manguera.

Conexión del tubo de elevación

F. Los acoplamientos a la salida de la bomba también deben estar provistos de cinta de teflón para mejorar el funcionamiento y evitar que entre agua en la parte eléctrica de la bomba. G. Se pueden adaptar varios dispositivos de salida con conexiones en válvulas eléctricas o manuales.

Minimizar el número de codos para evitar fugas de agua en la tubería y para disminuir la resistencia del agua.

Instrucción especial

H. Siga las instrucciones de uso en una piscina o cualquier estanque de agua en el jardín, así como en áreas protegidas circundantes. Pregunte en electricidad para obtener asesoramiento.

I. Cuando la bomba no se utilice durante un período prolongado, desenchúfela. Drene la bomba y el tanque para evitar daños (riesgos de congelación del agua). Desenrosque la tapa de drenaje debajo de la bomba. Proteja la tubería de suministro de agua (si es una manguera) y los accesorios de las heladas, aíslelos o guárdelos.

- Asegúrese de utilizar una tubería de diámetro estándar para uso no MÉTODOS DE CONEXIÓN DE LA ENERGÍA

- Cuando la bomba es enviada por el fabricante, está configurada para

- Verifique el voltaje de la energía eléctrica antes de operar la bomba

- La garantía no incluye accidentes debido a una instalación incorrecta

Consulte a electricistas para pedir consejo. Se recomienda tener un disyuntor del motor protegido cerca de la bomba. Cortará la energía

en caso de recargo, bloqueo o falta.

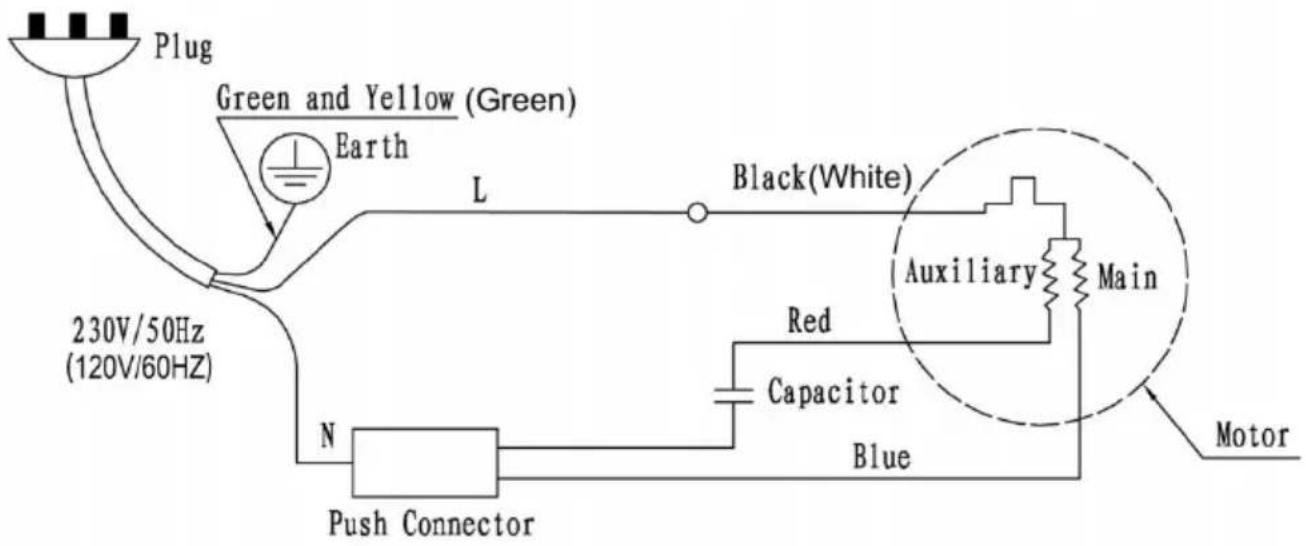

• Retire la tapa de la caja de terminales.
• Introduzca el cable eléctrico de 3 hilos a través de la abertura (sección mínima 1,5 mm²).
• Conecte 2 cables a los terminales N y L. Conecte el cable de tierra (verde/amarillo) al terminal ubicado debajo del bloque de terminales, marcado con el símbolo de tierra. Vuelva a colocar la tapa.

• Existe la posibilidad de que el motor no funcione a pesar de tener energía eléctrica debido a la adherencia y solidificación de la suciedad o el agua en el cabezal de la bomba.
• En ese caso, apague la energía eléctrica y luego gire el eje en la parte posterior del motor unas cuantas veces con un destornillador o algo similar; podrá operar la bomba como de costumbre.

- Dado que esta bomba no tiene sistema de autocebado, al inicio de la operación, realice el cebado siguiendo la siguiente secuencia:

- Retire el tapón, vierta agua en la bomba y vuelva a colocar el tapón.

Aire en el tubo.

- Antes de encender

• el interruptor de encendido, comience el procedimiento de cebado inmediatamente.
• Cuando el cebado no tiene éxito, es posible que quede aire en el tubo de succión. Luego, para eliminar el aire en el tubo de succión, vierta agua y encienda y apague repetidamente.
• Debido a que la bomba no tiene interruptor, use el interruptor de encendido en la pared o la cubierta del filtro y córtelo del receptáculo.

Causas	Nubes	Contramedidas(El usuario puede hacer la indicación)
El motor no arranca	Protector térmico .	Si se sobrecalienta no funciona.Luego, espera hasta que se enfr (20~30 minutos).
	Conexión de cable defectuosa	Inserte el de forma segura.
	Cable desconectado.	Reemplace el cable nuevo.
	Problema en el mot	Repare o reemplace el motor.
	Tensión de alimentación baja de la herramienta.	Consultar con la empresa de suministros eléctricos.
Agua es No se corta bomba aunque el mot funciona.	El nivel del agua d pozo es inferior al nivel estándar.	Verifique el nivel del agua del p
	Problema en la válvula de pie.	Limpie la válvula de pie, el asie la válvula de pie y el orificio de válvula de pie.
	de aire hacia la pa de succión.	Después de comprobar las union de las tuberías, ciérrelas perfectamente.
	de aire hacia la bomba desde la pa mecánica. sello	Reemplace el nuevo sello mecán
El protector térmico de motor funciona con demasiada frecuencia.	Tensión de alimentación demasiado baja o alta.	Consultar con la empresa proveedora de energía.
	El impulsor está en contacto con otra pieza.	Reparar los defectos.
	Circuito corto o abierto del condensador.	Reemplace el capacitor .
El agua no sale por primeros minutos después del cambio e	Aspiración de aire hacia el tubo de succión.	Repare los defectos de las tuber (para evitar fugas de aire). .
La bomba arranca aunque no se utiliza agua.	Fugas de agua en tuberías o en la bomba.	Reparar tuberías, piezas de bombas , grifos, etc.
El agua no sale inmediatamente después del encendido. .	Fugas de agua en sello mecánico	Reparar el sello mecánico .
	La válvula de pie r cierra perfectamente.	Limpiar la válvula de pie.
	de aire hacia el tub de succión.	Reparar los defectos.
