Tipo de producto	Bomba de agua centrífuga filtrante
Marca	Vevor
Modelo	SPP250E-II
Alimentación	220-240 V ~ 50 Hz
Potencia máxima	1800 W
Caudal máximo	33 000 L/h
Altura de elevación máxima	16 m
Aspiración máxima	2 m
Tamaño máximo de partículas	3 mm
Temperatura de funcionamiento (líquido)	0 - 50 °C
Conexión entrada/salida	G 2 1/4 (rosca macho) / 1 1/2 NPT (rosca interior)
Funciones principales	Filtración de agua, circulación para piscina o estanque
Mantenimiento y limpieza	Limpieza regular de la cesta filtrante; vaciar antes del almacenamiento invernal
Seguridad	No hacer funcionar en seco; proteger de heladas y sol; cebar antes de arrancar
Piezas de repuesto y reparabilidad	Junta tórica, cesta filtrante, turbina, estátor, rotor disponibles
Información general	Bomba centrífuga con filtro integrado, para uso exterior (piscina)

Preguntas frecuentes - SPP250E-II Vevor

¿Cómo instalar la bomba SPP250E-II?

Coloque la bomba a menos de 3,5 m del depósito. Use cinta de teflón en las conexiones roscadas para asegurar el sellado. Asegúrese de que la manguera de aspiración no supere los 2 m de altura.

¿Por qué la bomba gira pero no expulsa agua?

Causas posibles: la bomba no está cebada (llenar de agua), la cesta filtrante está obstruida, la manguera de aspiración está tapada o demasiado alta, o la tapa del prefiltro no está bien cerrada.

¿Cómo cebar la bomba?

Abra la tapa del prefiltro, llene de agua hasta que la cesta esté llena, cierre herméticamente, luego arranque la bomba. El agua debería comenzar a circular.

La bomba hace un ruido anormal, ¿qué hacer?

Verifique que el eje gire libremente (desatornille ligeramente con un destornillador). Si el ruido persiste, limpie la cesta filtrante y verifique que ninguna impureza bloquee la turbina.

¿Cuál es el mantenimiento periódico recomendado?

Inspeccione y limpie la cesta filtrante regularmente. Verifique el estado de la junta tórica de la tapa y reemplácela si está dañada. Antes del invierno, vacíe completamente la bomba retirando el tapón de vaciado.

¿Puedo usar la bomba con agua de mar?

Sí, pero enjuáguela con agua limpia después de cada uso. Se recomienda cambiar las juntas antes de la próxima temporada para evitar la corrosión.

¿Cómo almacenar la bomba en invierno?

Vacíe el agua retirando el tapón de vaciado en la parte inferior del depósito. Guarde el tapón en la cesta. Retire la bomba y almacénela en un lugar seco y protegido de heladas.

¿Qué hacer si el motor no arranca?

Verifique la alimentación eléctrica. Si el motor está bloqueado, use un destornillador para girar el eje del lado del motor unas cuantas vueltas. Esto puede liberar suciedad o condensación.

¿Cuál es la altura de aspiración máxima?

La altura de aspiración máxima es de 2 metros. No supere esta distancia para garantizar un funcionamiento correcto.

¿Puede la bomba funcionar en seco?

No, nunca haga funcionar la bomba en seco. Esto reduce su vida útil y puede dañar el motor. Asegúrese de que siempre esté cebada antes de arrancarla.

MANUAL DE USUARIO SPP250E-II Vevor

BOMBA CENTRÍFUGA DE FILTRO MANUAL DE OPERACIÓN

MODELO: SPP200E-II / SPP250E-II

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

ALERTA DE SEGURIDAD SOBRE EL USO DE LA BOMBA

La bomba debe estar conectada a tierra.

• No rocíe agua sobre la fuente de alimentación para reducir el riesgo de fugas.
• La bomba no debe funcionar en vacío, de lo contrario reducirá su vida útil y dañará el motor.
• No utilice una manta o un paño para envolver el motor o el terminal de la bomba para evitar que se congelen en un ambiente frío.
• La bomba no debe funcionar cuando la temperatura ambiente de trabajo sea superior a 40 °C o inferior a 0 °C, de lo contrario reducirá la vida útil de la bomba.

Asegúrese de aplicar agua en lugar de otros líquidos a la bomba.

Se debe evitar exponer la bomba a la luz solar directa o a la lluvia, ya que esto puede acortar la vida útil de la bomba y provocar riesgo de incendio.

• No arranque la bomba cuando el agua no está completamente llena; de lo contrario, podría dañar el sello mecánico y el accionamiento, y acortar la vida útil de la bomba.
• Desatornille un poco con el destornillador y gire antes de energizar. Durante el periodo de transporte, ocasionalmente se encuentra que la bomba está pegada firmemente. Después de desatornillar, puede verificar si el eje funciona normalmente.
• Después de instalar la bomba, verifique manualmente si funciona correctamente.

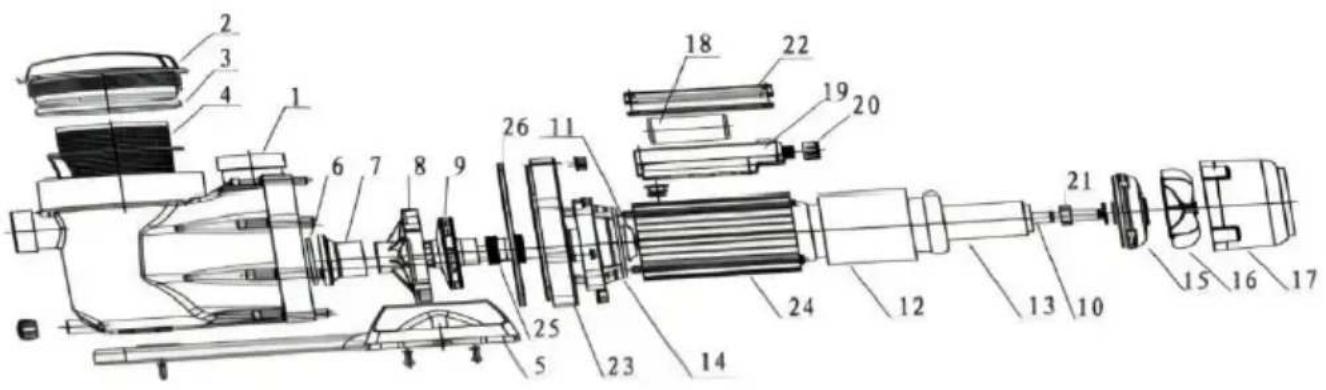

NO.	Nombre	NO.	Nombre
1	Bomba fuerpo	14	Bomba lado cubierta del motor
2	Grueso filtrar cubrir	15	Admirador lado motor cubr
3	Grueso conector de filtro	16	Admirador
4	Apoyo cesta	17	Admirador cubrir
5	Apoyo base	18	Condensador
6	En forma de O succion adjunto	19	Unión caja
7	Succión tubo	20	Cañada cabeza
8	Componentes de difusión	21	Cojinate
9	Turbina	22	Unión caja cubrir
10	Motor caza de focas articulación	23	Bomba cubrir
11	Motor caza de focas articulación	24	Estator alojamento
12	Estator	25	Mecánico bloqueo
13	Rotor	26	Bomba cubrir lámina

Modelo	SPP200E-II	SPP250E-II
Aporte	CA 220 V-240 V 5 Hz	CA 220 V-240 V 50
Potencia的最大	1100 W	1800 W
Qmáx	27800 litres por hor	33000 l/h
Hmáx.	1,7 millones	16 metros
Máxima succión	2,0 millones	2 m
Grano máximo	3 mm
Temperatura de configuracionado	0- 5 0°C (Líquido)
Calibre de entrada/salida	G 2 1/4 (Tornillo macho) 1 1/2NPT (rosca interna)

• Esta bomba debe ser situada al menos a 3,5 m de distancia del depósito, cumpliendo con las especificaciones de instalaciones eléctricas de baja tensión.

Instalación Guía

• Se deben seleccionar posiciones adecuadas para instalar la bomba, para facilitar las pruebas y el mantenimiento. - Conexión del tubo de succión.

A. Para garantizar el efecto de sellado, utilice cinta de teflón en todas las articulaciones. B. Las juntas tóricas no necesitan el uso de cinta de teflón.

Conexión del tubo de avance.

C. Use cinta de teflón en la salida de la bomba, lo que puede optimizar el funcionamiento y prevenir fugas de agua en los componentes de la bomba.

Si la bomba no se usa durante un largo período, corte el suministro eléctrico, vacíe el agua acumulada en la bomba y apriete el tapón de drenaje en la bomba.

Reinicie la bomba después de un período prolongado de inactividad.

• Después de encenderla, si el motor no funciona, puede deberse a la adherencia de suciedad en el agua de la bomba o a la condensación de agua.

·En este momento, use un destornillador u otras herramientas para girar unas cuantas vueltas en la parte trasera inferior del motor, luego la bomba podrá funcionar.

·Abra la tapa del filtro grueso y llene suficiente agua. Cierre la tapa y asegúrese de que las válvulas dentro de la tubería y la válvula de selección estén cerradas cuando circule el agua.

·Ponga en marcha la bomba. Absorbe agua a través del tubo de succión y comienza a rugir. Observe si el agua entrante está llena hasta la cesta de soporte de la tapa transparente del filtro grueso. La cantidad de agua es inicialmente (PC) y bajo una mayoría de condiciones hasta llenar la boca del filtro grueso.

• Al instalar, la bomba debe estar al menos a 0,5 m del nivel del agua, y el proceso de inyección de agua puede repetirse según los requisitos.

CUIDADO Y MANTENIMIENTO

La canasta coladora incorporada en el tanque de la bomba debe

inspeccionarse y limpiarse a intervalos regulares. Estas canastas coladoras son fáciles de limpiar. Retire la tapa del tanque para exponer la canasta coladora. Retire la canasta y límpiela. Inspeccione la junta tórica de la tapa; si está dañada, reemplácela. Reemplace la canasta coladora y vuelva a instalar la tapa. Apriete solo con la mano.

Si su piscina está desactivada hasta la próxima temporada, se debe tener cuidado de proteger la parte de la bomba contra daños. Drene completamente quitando el tapón de drenaje provisto en la parte inferior del tanque de

la bomba. No vuelva a colocar el tapón, guárdelo en la canasta durante el invierno. Una alternativa es quitar la bomba y guardarla en un lugar cálido y seco.

Si la bomba se utiliza con agua de mar, es necesario lavarla con agua. También recomendamos cambiar los sellos antes de la próxima temporada. También es posible separar el extremo húmedo y la tubería de la bomba y solo quitar y almacenar el conjunto del motor y el impulsor. En este caso, retire los tornillos del motor al tanque. Proteja las partes restantes que están unidas al sistema de la acumulación de líquido de lluvia y nieve.

Al activar la bomba nuevamente, invierta el procedimiento anterior.

Reemplace la junta tórica del cuerpo entre el tanque y la placa posterior si está dañada. Instale el tapón de drenaje. Verifique que el eje de la bomba gire libremente. Cebe la bomba como se indica anteriormente y verifique la rotación del eje de la bomba.

SOLUCIÓN DE PROBLEMAS

Falla	Causa
Bomba corre sin bombeo	9) Bomba no es lleno de suficiente agua;10) Bomba No está vacio3) Succión tubo/manguera tiene suciedad4)Lacubierta del filtró grueso transparente noiTiene cerrado adecuadamente-Controlar el cesta de apoyo-Aplicar fuerza uniforme ariba5) Succión tubo es también alto-Altura limite Mide 3m10) Al instalarlo, el perdida de fuerza exceedes incapacidad-Recalarcel voltajerequiredo7)Existe suciedad en el mecánico bloqueo
Allá es un problema Para bomba operación	5) Dirección de rotación incorrecta (solo el trifásico bomba) -Invertir la direccion de rotación 2) Soporte de filtro grueso cesta o colador es obstruido -Limpio cesta de apoyo 3) Agua de embalse nivel es también bajo -Inyectoraguamás dela mitadel depósito capacdía 4) La tubería/manguera de succión está obstruida impurezas -Succión limpia tubo/manguera

Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
