SPP250E-II - Pompe à eau Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à eau centrifuge filtrante
Marque	Vevor
Modèle	SPP250E-II
Alimentation	220-240 V ~ 50 Hz
Puissance maximale	1800 W
Débit maximal	33 000 L/h
Hauteur de refoulement maximale	16 m
Aspiration maximale	2 m
Grosseur de particules max.	3 mm
Température de fonctionnement (liquide)	0 - 50 °C
Raccord entrée/sortie	G 2 1/4 (filetage mâle) / 1 1/2 NPT (filetage intérieur)
Fonctions principales	Filtration de l'eau, circulation pour piscine ou bassin
Entretien et nettoyage	Nettoyage régulier du panier filtrant ; vidanger avant stockage hivernal
Sécurité	Ne pas faire fonctionner à sec ; protéger du gel et du soleil ; amorcer avant démarrage
Pièces détachées et réparabilité	Joint torique, panier filtrant, turbine, stator, rotor disponibles
Informations générales	Pompe centrifuge avec filtre intégré, pour usage extérieur (piscine)

FOIRE AUX QUESTIONS - SPP250E-II Vevor

Comment installer la pompe SPP250E-II ?

Placez la pompe à moins de 3,5 m du réservoir. Utilisez du ruban Téflon sur les raccords filetés pour assurer l'étanchéité. Assurez-vous que le tuyau d'aspiration ne dépasse pas 2 m de hauteur.

Pourquoi la pompe tourne mais ne refoule pas d'eau ?

Causes possibles : la pompe n'est pas amorcée (remplir d'eau), le panier filtrant est obstrué, le tuyau d'aspiration est bouché ou trop haut, ou le couvercle du préfiltre n'est pas bien fermé.

Comment amorcer la pompe ?

Ouvrez le couvercle du préfiltre, remplissez d'eau jusqu'à ce que le panier soit plein, refermez hermétiquement, puis démarrez la pompe. L'eau devrait commencer à circuler.

La pompe fait un bruit anormal, que faire ?

Vérifiez que l'arbre tourne librement (dévissez légèrement avec un tournevis). Si le bruit persiste, nettoyez le panier filtrant et vérifiez qu'aucune impureté ne bloque la turbine.

Quelle est la maintenance périodique recommandée ?

Inspectez et nettoyez le panier filtrant régulièrement. Vérifiez l'état du joint torique du couvercle et remplacez-le si endommagé. Avant l'hiver, vidangez complètement la pompe en retirant le bouchon de vidange.

Puis-je utiliser la pompe avec de l'eau de mer ?

Oui, mais rincez-la à l'eau claire après chaque utilisation. Il est conseillé de changer les joints avant la prochaine saison pour éviter la corrosion.

Comment stocker la pompe en hiver ?

Vidangez l'eau en retirant le bouchon de vidange au bas du réservoir. Rangez le bouchon dans le panier. Retirez la pompe et stockez-la dans un endroit sec et à l'abri du gel.

Que faire si le moteur ne démarre pas ?

Vérifiez l'alimentation électrique. Si le moteur est bloqué, utilisez un tournevis pour faire tourner l'arbre côté moteur de quelques tours. Cela peut libérer une saleté ou de la condensation.

Quelle est la hauteur d'aspiration maximale ?

La hauteur d'aspiration maximale est de 2 mètres. Ne dépassez pas cette distance pour garantir un fonctionnement correct.

La pompe peut-elle fonctionner à sec ?

Non, ne faites jamais fonctionner la pompe à sec. Cela réduit sa durée de vie et peut endommager le moteur. Assurez-vous qu'elle est toujours amorcée avant de la démarrer.

MODE D'EMPLOI SPP250E-II Vevor

Technique Certificat d'assistance et de garantie electronique www.vevor.com/support

POMPE CENTRIFuge FILTRANTE MANUEL D'UTILISATION

MODELE : SPP200E-II / SPP250E-II

Pompe devoir connecter avec fondé sortie.

• Puisance sortie ne sera pas eau pulvérisée, donc quant à réduire le risque de fuite.

• La pompe ne doit pas fonctionner au ralenti, sinon cela réduirait sa durée et endommagerait le moteur.

·N'utilisez pas de couverture ou de chiffon pour envelopper le moteur ou borne de la pompe afin d'éviter le gel dans un environnement froid.

• La pompe ne doit pas fonctionner lorsque la température ambiente de trace est supérieure à 40^ ou inférieure à 0^ , ou lorsque la température est supérieure à 40^ , sinon cela réduira la durée de vie de la pompe.

Assurez-vous d'appliquer de l'eau只剩 que d'autres liquides sur la pompe. Il faut éviter d'exposer la pompe à la lumière directe du soleil ou à la sinon cela pourrait réduire sa durée de vie et provoquer un risque de fu Ne démarrez pas la pompe lorsque l'eau n'est pas complètement remplie, sinon cela pourrait endommager le blocage mécanique et l'entrainment et réduire la durée de vie de la pompe.

• Dévissez un peu avec le tournevis et faites tourner avant demettre sous tension. Pendant la période de transport, la pompe est parfois trouvée co fermement. Avec dévisse, il peut vérifier si l'arbre fonctionné normalement.

• Une fois la pompe installée, vérifie manuellement si la pompe fonctionne correctement.

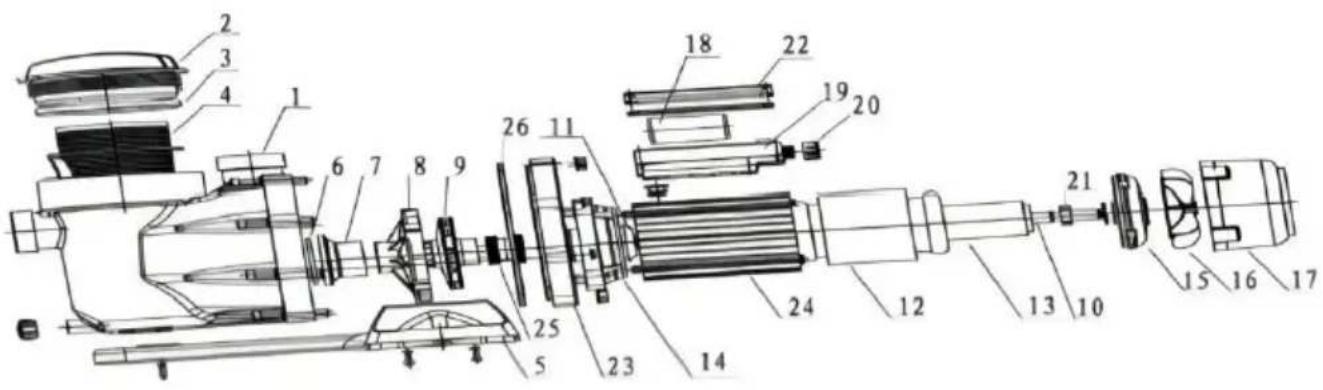

PUMP EXPLODED VIEW

NO N.	Nom	NON .	Nom
1	Pompe corps	14	Pompe côte capot moteur
2	Grossier filtre couverture	15	Ventilateur côte moteur couverture
3	Grossier connecteur de filtr	16	Ventilateur
4	Soutien panier	17	Ventilateur couverture
5	Soutien base	18	Condenseur
6	En forme de O succion piece jointe	19	Jonction boîte
7	Suction tuyau	20	Glen tête
8	Composants de diffusion	21	Palier
9	Turbine	22	Jonction boîte couverture
10	Moteur scellage articulation	23	Pompe couverture
11	Moteur scellage articulation	24	Stator logement
12	Stator	25	Mécanique blocage
13	Rotor	26	Pompe couverture plaque

SPECIFICATION PARAMETER

Modèle	SPP200E-II	SPP250E-II
Saisir	CA 220 V-240 V 5 Hz	CA 220 V-240 V 50
Puisance maximale	1100 W	1800 W
Q max	27800L/H	33000L/H
H max	1 7 m	16 m
Aspiration maximale	2,0 m	2m
Grain maximum	3 mm
Température de fonctionnement	0- 5 0°C (lique)
Calibre d'entrée/sortinge	G 2 1/4 (vis mâle) 1 1/2NPT (filetage interne)

·Ce pompe est requis à être situé à moins 3,5 m loin depuis le réservac conforme avec le Spécificat ion des machines électriques à ba tension .

Installation Guide

• Positions appropriées doivent être choisi à installer la pompe pour le avantage de tester et entretien. - Suction tuyau connexion.

A. Pour assurer l'effet d'étanchéité, utilisez du ruban Téflon sur tous articulations.
B.La forme en O réservée les articulations n'ont pas besoin d'être utilisées Ruban t'éflon.
Avance tuyau connexion.
C. Utilisation Téflon ruban adhésif sur pompe sortie, qui peut optimiser le performance et prévenir eau de fuite dans les composants de la pompe.

Si pompe ne le fera pas etre utilisepoug terme , couper désactivé lepuissance , vide le accumulé eau dans pompe , et serrer le drainage prbas dele pompe .

Redémarrer la pompe après une longue période fermer

·Après sous tension, si le moteur n'a pas cours, je t peut ettre du adhésion de saleté dans pompe fin eau ou eau condensation.

·À ce moment, utilisation tournevis ou autre outils à tourner plusieurs tours sur le arrêté côté de le moteur, puis la pompe peut fonctionner normale.

-Ouvrir grossier filtré couverture et replir suffisant eau.Fermer le couvertu et faire bien sur que le soupapes à l'intérieur du tuyau et la vanne de ont et fermées lorsque l'eau circule.

• Démarrez la pompe. Absorber eau à travers l'aspiration tuyau etça commence à rugir.Observer si le eau entrante est repli jusqu'à la panier de soutien à travers le transparent grossier filtré couverture.Le montant de l'eau est petit au début, puis augmentez progressivement jusqu'il le grossier filtré bouche.

• Quand installer, le pompé devoir est à moins 0,5 m loin depuis le ré ou eau niveau, et d'au processus d'injection peut être répété selon les exigences.

CARE AND MAINTENANCE

Le panier filtrant intégré au réservoir de la pompe doit être inspecté et r à intervalles réguliers. Ces paniers filtrants sont facies à nettoyer. Retirez couvercle du réservoir pour exposer le panier filtrant. Retirez le panier et nettoyez-le. Inspectez le joint torique du couvercle, s'il est endommagé, remplacez-le. Remplacez le panier filtrant et réinstallé le couvercle. Serrez à la main uniquement.

Si vous piscine est désactivée jusqu'à la salle prochaine, veilsz à protéger la pompe contre tout dommage. Vidangez complètement en retardant le bouchon de vidange fourni au bas du réservoir de la pompe. Ne remplacez pas le bouchon, mais rangez-le dans le panier-prépine pour l'hiver. Une

alternative consiste à-retirer la pompe et à la ranger à l'intérieur dans un endroit chaud et sec.

Si la pompe est utilisée avec de l'eau de mer, il est nécessaire de la l'eau claire. Nous recommendons également de changer les joints avant la saison prochaine.

Il est également possible de laisser l'extrémité humide de la pompe et la tuyauterie intactes et de restorer et de stocker uniquement l'ensemble moteur turbine. Dans ce cas, retirez les vis reliant le moteur au réservoir. Protégé cièces restantes de la pompe qui sont fixées au système contre l'accumul de liquide provenant de la pluie et de la neige.

Lors de la réactivation de la pompe, inversez la procédure ci-dessus.

Remplacez le joint torque du corps entre le réserve et la plaque arrriere est endommagé. Installez le bouchon de vidange. Vérifiez que l'arbre de pompe rouge librement. Amorcez la pompe comme ci-dessus et vérifie la rotation de l'arbre de la pompe.

TROUBLESHOOTING

Faute	Cause
Pompe s'exécutés sans pompage	3) Pompe n'est pas rempli de ea u suffisante ;4) Pompe n'est pas vidé3) Aspiration tuyau/tuyau a saleté4) Lecouvercle du filtregrossier transparent n'a pas fermé correctement-Vérifier le panier de soutien-Appliquer une force uniforme à fermer5) Aspiration tuyau est aussi haut-Hauteur limite est de 3 m7) Lors de l'ss installation, le perte de pouvoir dépaspmpe capacité-Recalculer la tension requise7) La saleté existe sur le mécanique blocage
Là c'est un problème pour pompe opération	2) Mauvais sens de rotation (seulément le triphas pompe) -Inverser la direction de rotation 2 ) Prise en charge du filtre grossier panier ou ou bouché -Faire le menage panier de soutien 3) Eau du réservoir niveau est aussi faible -Injecterdel'eauù plusde lamoitié réservoir capacité 4) Le tuyau/la conduite d'aspiration est obstrué pa impuretés -Aspiration propre tuyau/tuyau

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A- 1609shi Shanghai Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD N 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351
