Type de produit	Pompe à eau pour vivier / baitwell
Marque	Vevor
Modèle	NMBP1-G1600-01A
Alimentation	12 V DC (courant max 12 A)
Puissance	108 W
Débit maximal	1 600 GPH (6 054 LPH)
Hauteur de refoulement max.	4,8 m
Indice d'étanchéité	IPX7
Raccordement	1" NPT femelle
Conception	Base à double port, port de lavage optionnel 1/2" NPT
Matériau de l'arbre	Acier inoxydable
Utilisation	Eau douce ou eau de mer
Dimensions (L x l x H)	170,8 x 131,6 x 112,6 mm
Poids	Environ 1,5 kg
Fonctionnement	Silencieux et sans vibrations
Installation	Sous la ligne de flottaison, avec vanne de coque et passe-coque
Sécurité	Ne pas faire fonctionner à sec ; utiliser un fusible adapté
Entretien	Nettoyer régulièrement la grille d'admission et la turbine
Pièces détachées disponibles	Vis, prise, couvercle, joints, turbine, moteur, coquille, bagues d'étanchéité, etc.
Garantie	Assistance technique et certificat de garantie électronique (www.vevor.com/support)

FOIRE AUX QUESTIONS - NMBP1-G1600-01A Vevor

Puis-je utiliser cette pompe avec d'autres liquides que l'eau ou l'eau de mer ?

Non, la pompe est conçue uniquement pour l'eau douce ou l'eau de mer. L'utilisation d'autres liquides peut provoquer des dommages corporels ou matériels.

Quelle est la tension d'alimentation requise ?

La pompe fonctionne en 12 V DC avec un courant maximal de 12 A. Utilisez une source d'alimentation adaptée et un fusible conforme à l'étiquette.

Comment installer correctement la pompe sur mon bateau ?

Installez la pompe sous la ligne de flottaison avec un passe-coque et une vanne de coque de 1". Utilisez du ruban Téflon sur les raccords filetés. Ouvrez la vanne avant de mettre sous tension.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique et les connexions. Assurez-vous que la turbine n'est pas bloquée. Consultez la section dépannage du manuel.

Comment nettoyer la pompe ?

Déconnectez l'alimentation, retirez la pompe et nettoyez la grille d'admission et la turbine avec de l'eau douce. Évitez les produits chimiques agressifs.

Quel est le débit maximal de la pompe ?

Le débit maximal est de 1 600 GPH (6 054 LPH) en conditions idéales. Le débit réel peut varier selon l'installation.

Puis-je raccorder une pompe de lavage sur cette pompe ?

Oui, la pompe dispose d'un port de lavage optionnel de 1/2" NPT. Retirez le bouchon et fixez votre pompe de lavage en utilisant du produit d'étanchéité.

Quelles précautions de sécurité dois-je respecter ?

Ne faites pas fonctionner la pompe à sec. Installez un fusible. Scellez les connexions avec un produit d'étanchéité marin. Fermez la vanne de coque en cas d'inutilisation prolongée.

Où puis-je trouver des pièces de rechange ?

Contactez le service client Vevor via www.vevor.com/support. Des kits de réparation sont disponibles contenant joints, turbine, moteur, etc.

Comment entretenir régulièrement ma pompe ?

Nettoyez périodiquement la grille d'admission et vérifiez l'absence de débris dans la turbine. Inspectez les joints et remplacez-les si nécessaire.

MODE D'EMPLOI NMBP1-G1600-01A Vevor

Assistance technique et certificat de garantie électronique

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

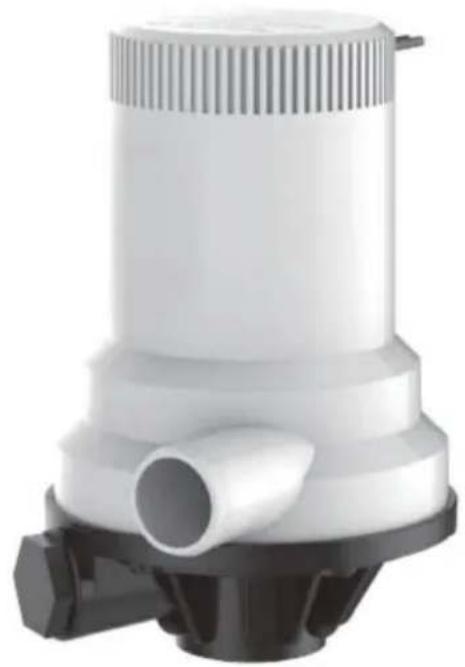

VIVIER POUR BATEAU

POMPE AÉRATRICE

MODÈLE : NMBP1-G1600-01A

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Conçu pour répondre aux exigences rigoureuses des compétitions de pêche. Ce modèle est équipé d'une base à double port pour une connexion optionnelle à une pompe de chasse. Joints exclusifs étanches à l'humidité, puissance de pompage de 1600 GPH, capacité à double port, moteur longue durée, arbre en acier inoxydable, conception de fonctionnement silencieux, 1" Prise femelle NPT. Conçu pour le pêcheur sérieux.

CARACTÉRISTIQUES

• Conception de base à double port pour une sélection facile par le client •
  Fonction anti-blocage d'air, moteur robuste et longue durée de vie •
  Peut être facilement installé dans n'importe quel raccord de vanne avec 1" NPT filetage mâle

• Port double de 1 600 GPH (6 054 LPH)
  Fonctionnement silencieux et sans vibrations •
  Facile à installer et à retirer pour le nettoyage

INSTRUCTIONS D'INSTALLATION

Important : à lire avant de tenter l'installation

La pompe à vivier/baitwell Newmao Dual Port 1600 GPH a été conçue pour pomper de l'eau dans un environnement marin. La pompe ne doit pas être utilisée pour pomper d'autres liquides que de l'eau/eau de mer. Le pompage d'autres liquides peut entraîner des dommages corporels/blessures et/ou des dommages matériels.

SÉCURITÉ

• Les pompes Livewell I Baitwell sont conçues pour être simplement installées dans n'importe quel raccord de vanne avec filetage mâle NPT 1"
• La pompe ne doit pas être utilisée pour d'autres liquides que l'eau/l'eau de mer
• Installez toujours la pompe conformément aux instructions de câblage
• Utilisez toujours le fusible requis par l'étiquette de la pompe
• Les connexions des fils doivent être scellées avec un produit d'étanchéité marin
• L'isolation ou les gaines de câbles doivent être placées au-dessus du niveau d'eau le plus élevé
• Ne pas laisser fonctionner à sec pendant des périodes prolongées

INSTALLATION

Veuillez suivre attentivement les instructions d'installation pour garantir une efficacité maximale dans le fonctionnement de votre pompe Livewell I Baitwell.

1. La pompe doit être installée sous la ligne de flottaison pour assurer une aspiration inondée vers la pompe.

2. Installez une vanne de 1" sous la ligne de flottaison de votre bateau.
   Avertissement : L'absence d'installation d'un passe-coque peut exposer votre navire à des inondations.

3. Installez un collecteur traversant avec une grille filtrante pour réduire ou éliminer les débris entrant dans le robinet et en fin de compte votre pompe Livewell / Baitwell.

4. Installez votre vanne de coque et votre pompe de vivier/puits à appâts en utilisant un produit d'étanchéité pour tuyau tel que du ruban Téflon sur tous les connexions filetées.

5. Fixez du ruban Téflon ou du ruban d'étanchéité pour tuyau à un mamelon NPT de 1" qui se vissera sur votre pompe Livewell | Baitwell d'un côté et de l'autre côté sur votre robinet de mer de 1".

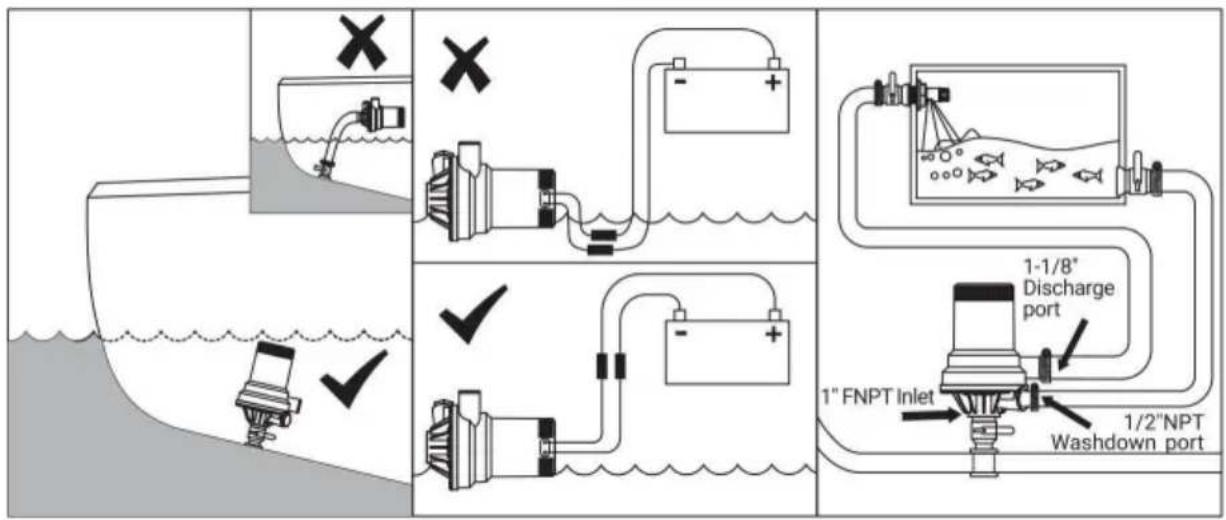

DIAGRAMME DES PRÉCAUTIONS D'INSTALLATION

1. Ouvrez votre vanne de fond pour laisser entrer l'eau et permettre à la pompe d'être inondée.
2. Assurez-vous que l'eau qui pénètre dans la pompe ne présente AUCUNE fuite provenant de l'admission ou de la sortie de la pompe. Il est essentiel de vérifier et de s'assurer qu'il n'y a pas de fuite d'eau d'une quelconque partie de la pompe pendant l'installation et le fonctionnement de la pompe.
3. Mettez votre pompe de vivier/puits à appâts en marche
4. Votre réservoir doit se remplir jusqu'à ce que l'eau sorte du tuyau de trop-plein
5. La pompe échangera continuellement de l'eau tant qu'elle sera allumée.
6. Éteignez la pompe lorsque vous avez fini de pêcher et que vous êtes prêt à vider votre réservoir.
7. Fermez le robinet d'eau de mer lorsque la pompe/le système n'est pas utilisé. Ne quittez jamais votre bateau pendant une période prolongée sans fermer le robinet d'eau de mer.

PORT DE LAVAGE EN OPTION

Votre pompe Livewell/Baitwell possède également un port à utiliser pour fixer une pompe de lavage. Retirez le bouchon 1 /2NPT du port latéral de la pompe Livewell/Baitwell et fixez votre pompe de lavage. Assurez-vous d'utiliser du produit d'étanchéité. Assurez-vous que le robinet de coque est ouvert avant d'allumer votre pompe de lavage pour assurer l'alimentation en eau de la pompe de lavage. Fermez la vanne du robinet de coque une fois que vous avez fini d'utiliser votre pompe de lavage.

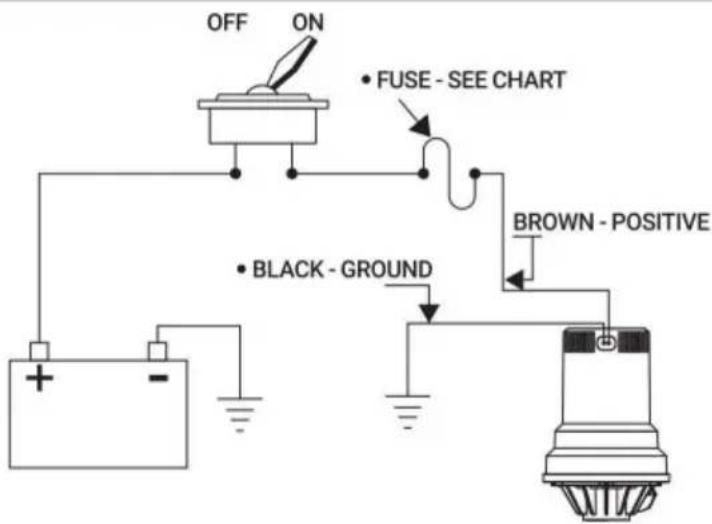

SCHÉMA DE CÂBLAGE

OFF ON FUSE - SEE CHART BROWN - POSITIVE BLACK - GROUND

SCHÉMA D'INSTALLATION

6,72" 170,8 mm 5.18" 131.6mm 1" FNPT Inlet je 1.13" 28.6mm L

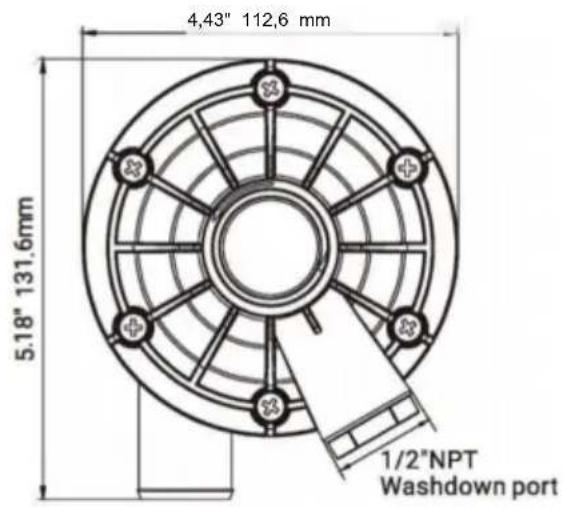

4,43" 112,6 mm 5.18" 131,6mm 1/2"NPT Washdown port

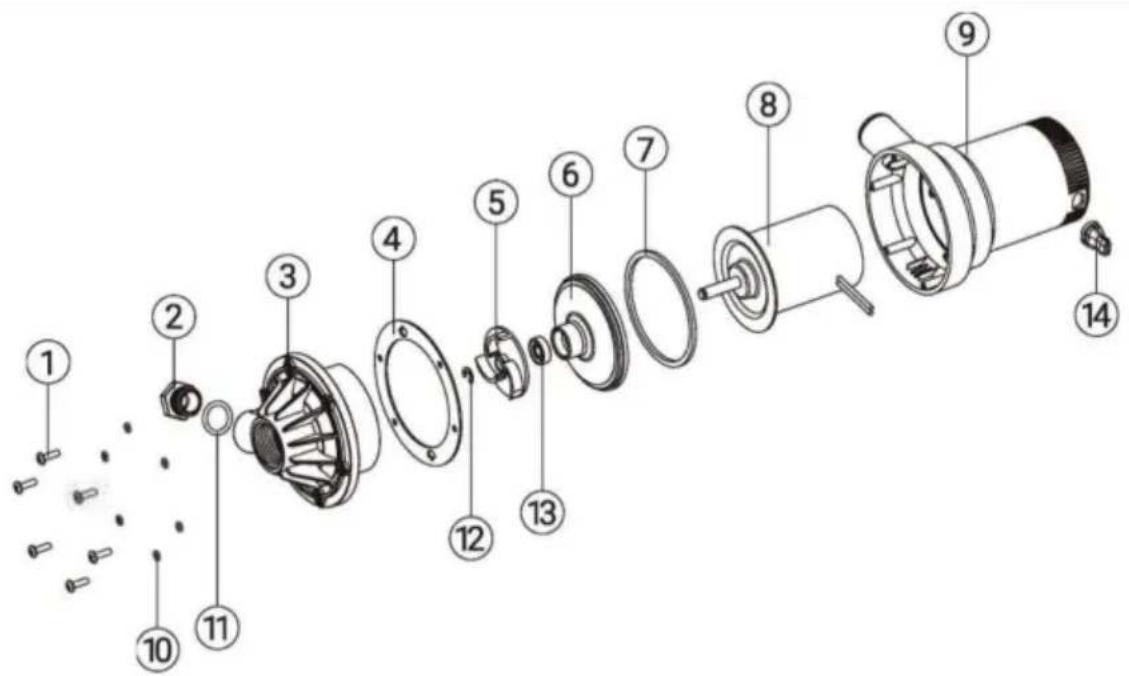

KITS DE RÉPARATION

Clé Clé	Description		Description
1	Vis autotaraudeuses	8	Moteur
2	Prise	9	Coquille
3	Couvercle de pompe	10	Joint torique
4	Joint plat	11	Bague d'étanchéité
5	Turbine	12	Anneau élastique
6	Siège de joint d'étanchéité	13	Joint d'étanchéité
7	Rondelle plate	14	Scellage de fil

Modèle	NMBP1-G1600-01A
Saisir	DC12V 12AMax
Pouvoir	108 W
H.max	4,8 m
Q.max	1600 GPH
Degré d'imperméabilité	IPX7

Problème	Solution
Impossible de démarrer	Vérifiez si l'alimentation électrique est normale et si le câble est correctement connecté
	Vérifiez si la turbine est bloquée
Pas d'eau ou faible débit	Nettoyer la prise d'eau
	Vérifiez si du gaz est emprisonné dans le corps de la pompe.
	Vérifiez si la roue est inversée
	Vérifiez si le positif et le négatif les bornes du câble sont connectées dans inverse
	Nettoyer les corps étrangers dans la pompe
	Vérifiez que la pompe est complètement immergée
Bruit fort	Nettoyer les corps étrangers dans la pompe
Le moteur de la pompe tourne, mais l'eau la sortie est petite et faible	Vérifiez les raisons ci-dessus, cela ne peut toujours pas être résolu, c'est-à-dire que la vie du moteur est arrivéeInformations FCC :ATTENTION: Les changements ou modifications non expressément approuvés par le la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement !Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :1) Ce produit peut provoquer des interférences nuisibles.2) Ce produit doit accepter toute interférence reçue, y compris celles qui peuvent provoquer un fonctionnement indésirable.AVERTISSEMENT: Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit.Remarque: Ce produit a été testé et jugé conforme aux limites d'unAppareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et si L'appareil non installé et utilisé conformément aux instructions peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes.Réorienter ou déplacer l'antenne de réception.■ Augmenter la distance entre le produit et le récepteur.: Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.■ Consultez le revendeur ou un technicien radio/TV expérimenté pour assistance.
