INSTRUKCJA OBSŁUGI NMBP1-G1600-01A Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ŁÓDŹ STATEK

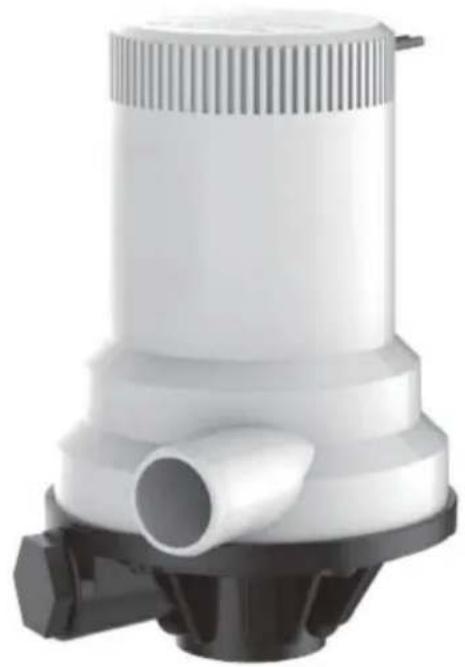

POMPA NAPOWIETRZAJĄCA

MODEL: NMBP1-G1600-01A

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej_www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Zaprojektowany, aby sprostać surowym wymaganiom zawodów wędkarskich. Ten model jest wyposażony w dwuportową podstawę do opcjonalnego podłączenia do pompy płuczącej. Ekskluzywne uszczelnienia odporne na wilgoć, moc pompowania 1600 GPH, możliwość zastosowania dwuportowego, silnik o długiej żywotności, wał ze stali nierdzewnej, cicha praca, 1"

Wlot zeński NPT. Zbudowany dla poważnego wędkarza.

CECHY

- Konstrukcja podstawy z dwoma portami ułatwia klientowi wybór • Funkcja

zapobiegająca powstawaniu korków powietrznych, wytrzymały silnik o

długiej żywotności • Możliwość łatwego montażu w dowolnym zaworze z gwintem 1" NPT gwint męski

- 1600 GPH (6054 LPH) podwójny port • Cicha i bezwibracyjna praca • Łatwy montaż i demontaż w

celu czyszczenia

INSTRUKCJA INSTALACJI

Ważne: Przeczytaj przed przystąpieniem do instalacji

Pompa Newmao Dual Port 1600 GPH Livewell / Baitwell została zaprojektowana do pompowania wody w środowisku morskim. Pompy nie należy używać do pompowania żadnych innych cieczy niż woda/woda morska. Pompowanie innych cieczy może spowodować obrażenia ciała i/lub uszkodzenie mienia.

BEZPIECZEŃSTWO

• Pompy Livewell I Baitwell są zaprojektowane tak, aby można je było łatwo zamontować w dowolnym zaworze z gwintem męskim 1" NPT
• Pompy nie wolno używać do innych cieczy niż woda/woda morska.
• Zawsze instaluj pompę zgodnie z instrukcją okablowania.
• Zawsze używaj bezpiecznika zgodnego z etykietą pompy.
• Połączenia przewodów muszą być uszczelnione uszczelniaczem morskim
• Izolację lub osłony kabli należy umieścić powyżej najwyższego poziomu wody.
• Nie pozostawiać na sucho przez dłuższy czas

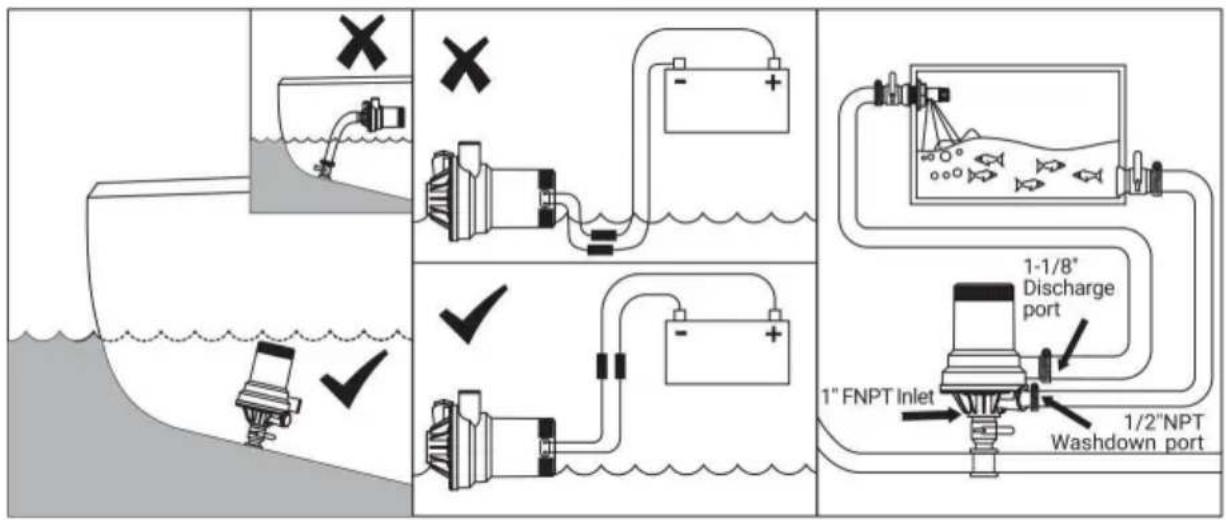

INSTALACJA

Aby zapewnić maksymalną wydajność pracy pompy Livewell I Baitwell, należy dokładnie przestrzegać instrukcji instalacji.

1. Pompe należy zainstalować poniżej linii wody, aby zapewnić zalewanie pompy.
2. Zainstaluj zawór denny o średnicy 1 cala poniżej linii wodnej na swojej łodzi.
   Ostrzeżenie: Brak zamontowania zaworu dennego może narazić statek na zalanie.
3. Zamontuj otwór wlotowy przez kadłub z kratką filtrującą, aby ograniczyć lub wyeliminować przedostawanie się zanieczyszczeń do zaworu dennego i ostatecznie Twoja pompa do studni na żywą rybę / studni na przynęte.
4. Zamontuj zawór denny i pompę do studzienki na ryby/przynęte, używając uszczelniacza do taśm rurowych, takiego jak taśma teflonowa, na wszystkich połączenia gwintowane.
5. Przymocuj taśmę teflonową lub uszczelniacz do taśmy do rur do nypła 1" NPT, który zostanie przykręcony do pompy Livewell I Baitwell z jednej strony, a z drugiej strony do zaworu dennego o średnicy 1".

SCHEMAT ŚRODKÓW OSTROŻNOŚCI PODCZAS INSTALACJI

1. Otwórz zawór denny, aby wpuścić wodę i umożliwiać zalanie pompy.
2. Upewnij się, że po wpłynięciu wody do pompy NIE MA wycieków z wlotu lub wylotu pompy. Podczas instalacji i obsługi pompy niezwykle ważne jest sprawdzenie i upewnienie się, że z żadnej części pompy nie wycieka woda.
3. Włącz pompę na zbiornik na żywą rybę/przynęte
4. Zbiornik powinien się napełniać, aż z rury przelewowej zacznie wypływać woda.
5. Pompa będzie stale wymieniać wodę tak długo, jak będzie włączona.
6. Wyłącz pompe, gdy skończysz łowić i będziesz gotowy opróżnić zbiornik.
7. Zamknij zawór denny, gdy pompa/system nie jest używany. Nigdy nie opuszczaj łodzi na dłuższy czas bez zamknięcia zaworu dennego.

OPCJONALNY PORT DO SPŁUKIWANIA

Pompa Livewell/Baitwell ma również port do podłączenia pompy do mycia. Wyjmij korek 1 /2NPT z bocznego portu pompy Livewell/Baitwell i podłącz pompę do mycia. Upewnij się, że używasz uszczelniacza. Upewnij się, że zawór denny jest otwarty przed włączeniem pompy do mycia, aby zapewnić dopływ wody do pompy do mycia. Zamknij zawór denny po zakończeniu korzystania z pompy do mycia.

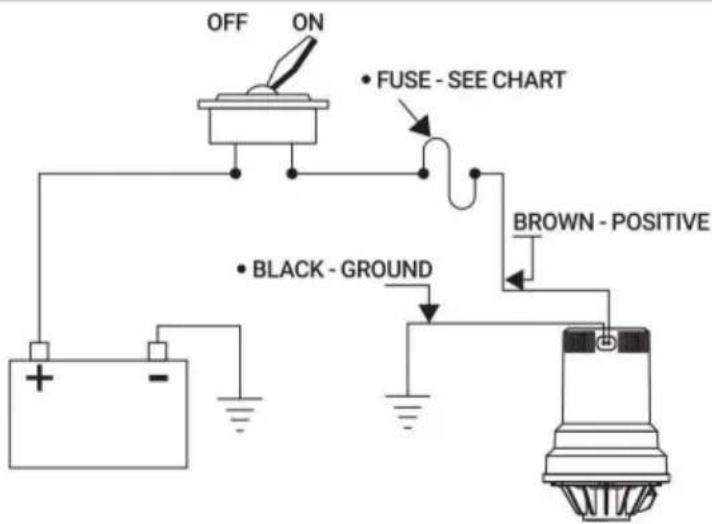

SCHEMAT OKABLOWANIA

OFF ON FUSE - SEE CHART BROWN - POSITIVE BLACK - GROUND

SCHEMAT INSTALACJI

Klawisz Klawisz	Opis		Opis
1	Wkręty samogwintujące	8	Silnik
2	Wtyczka	9	Powłoka
3	Pokrywa pompy	10	Pierścień uszczelniający
4	Uszczelka płaska	11	Pierścień uszczelniający
5	Wirnik	12	Pierścień zatrzaskowy
6 Gniazdo uszczelki olejowej		13	Uszczelka ciejowa
7	Podkładka płaska	14	Uszczelnianie drutu

Model	NMBP1-G1600-01A
Wejście	DC12V 12AMax
Moc	108W
H.maks.	4,8 mln
Q.max	1600 GPH
Stopień wodoodporności	IPX7

Problem	Rozwiązanie
Nie można uruchomić	Sprawdź, czy zasilanie jest prawidłowe i czy kabel jest prawidłowo podłączony
	Sprawdź, czy wirnik jest zablokowany
Brak wody lub jej słaby przepływ	Wyczyść wlot wody
	Sprawdź korpus pompy pod kątem uwięzionego gazu
	Sprawdź, czy wirnik jest odwrócony
	Sprawdź, czy dodatnie i ujemne Zaciski kabla są połączone w odwracać
	Wyczyść pompę z ciał obcych
	Sprawdź, czy pompa jest całkowicie zanurzona
Głośny hałas	Wyczyść pompę z ciał obcych
Silnik w pompie obraca się, ale woda wydajność jest mała i słaba	Sprawdź powyższe powody, nadal nie można rozwiązane, czyli nadszedł czas życia silnikaInformacje FCC:UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przezstrona odpowiedzialna za zgodność może unieważnić prawo użytkownika do obsługiwać sprzęt!To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom:1) Produkt ten może powodować szkodliwe zakłócenia.2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźniezatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienieprawa użytkownika do korzystania z produktu.Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dlaUrządzenie cyfrowe klasy B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia mająna celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami.w instalacji mieszkaniowej.Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeślinie zainstalowany i nieużywany zgodnie z instrukcją, może powodować szkodliwezakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpiąw konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radialub telewizji, co można ustalić, wyłączając i włączając produkt, zachęca się użytkownikado podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z następującychśrodków.Zmiana orientacji lub położenia anteny odbiorczej.Zwiększ odległość między produktem a odbiornikiem.Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.Odbiornik jest podłączony.W celu uzyskania informacji skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.pomoc.
	Prawidłowa utylizacjaTen produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślonykosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej.Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktówoznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi,ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych ielektronicznych.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA91730

Przedstawiciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIEL KIEJ BRYTANII

YH CONSULTING LIMITED.

Wyprodukowano w Chinach
