BRUKSANVISNING NMBP1-G1600-01A Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften, "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss Du påminns om att noggrant kontrollera när du lägger en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BÂT LIVEWELL

LUFTARE PUMP

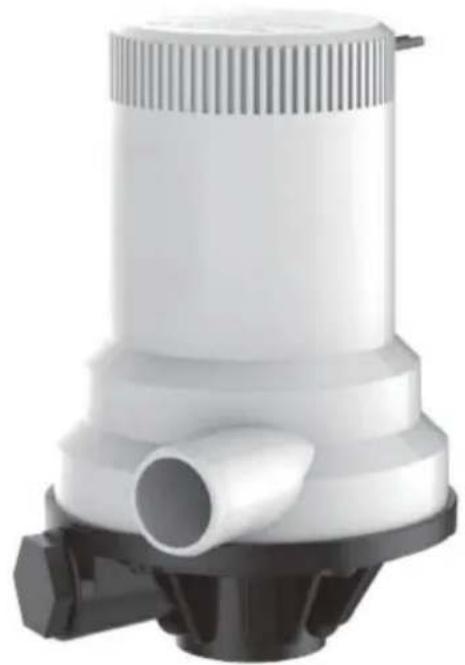

MODELL: NMBP1-G1600-01A

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Designad för att möta de stränga kraven på fisketävlingar. Denna modell är utrustad med bas med dubbla portar för valfri anslutning till en spolpump. Exklusiva fuktätä tätningar, 1600 GPH pumpkraft, kapacitet med dubbla portar, motor med lång livslängd, axel i rostfritt stål, tystgående design, 1" NPT kvinnligt intag. Byggd för den seriösa fiskaren.

DRAG

- Basdesign med dubbla portar för enkelt val av kunder - Luftläsningsfunktion, kraftig motor med lång livslängd - Kan enkelt installeras i valfri ventilkoppling med 1" NPT hantråd

- 1600 GPH (6054 LPH) dubbelport • Tyst och vibrationsfri drift • Lätt att installera och ta bort för rengöring

INSTALLATIONSINSTRUKTIONER

Viktigt: Läs innan du försöker installera

Newmao Dual Port 1600 GPH Livewell / Baitwell Pump har designats för att pumpa vatten i en marin miljö. Pumpen ska inte användas för att pumpa andra vätskor än vatten/havsvatten. Att pumpa andra vätskor kan resultera i personskador/skada och/eller egendomsskador.

SÄKERHET

• Livewell / Baitwell-pumparna är designade för att enkelt installeras i alla ventilkopplingar med 1" NPT hangängor
• Pumpen får inte användas för andra vätskor än vatten/sjövatten
• Installera alltid pumpen enligt ledningsanvisningarna
• Använd alltid den säkring som krävs enligt pumpetiketten
• Ledningsanslutningarna måste tätas med ett marint tätningsmedel
• Isolering eller kabelmantlar ska placeras över högsta vattennivå
• Kör inte torr under längre perioder

INSTALLATION

Följ installationsinstruktionerna noggrant för att säkerställa maximal effektivitet i driften av din Livewell / Baitwell-pump.

1. Pumpen bör installeras under vattenledningen för att säkerställa ett översvämmat sug till pumpen.
2. Installera en 1" sjökran under vattenlinjen i din bät.
   Varning: Underlåtenhet att installera en sjökran kan utsätta ditt fartyg för översvämning.
3. Installera en pickup genom skrovet med ett filtergaller för att minska eller eliminera skräp från att komma in i sjökranen och slutligen din Livewell / Baitwell-pump.
4. Installera din sjökran och Livewell/Baitwell-pumpen med tätningsmedel för rörtejp som teflon-tejp på alla gångade anslutningar.
5. Fäst teflon-tejp eller rörtejp-tätningsmedel på en 1" NPT-nippel som skruvas fast på din Livewell / Baitwell-pump på ena sidan och den andra sidan på din 1" sjökran.

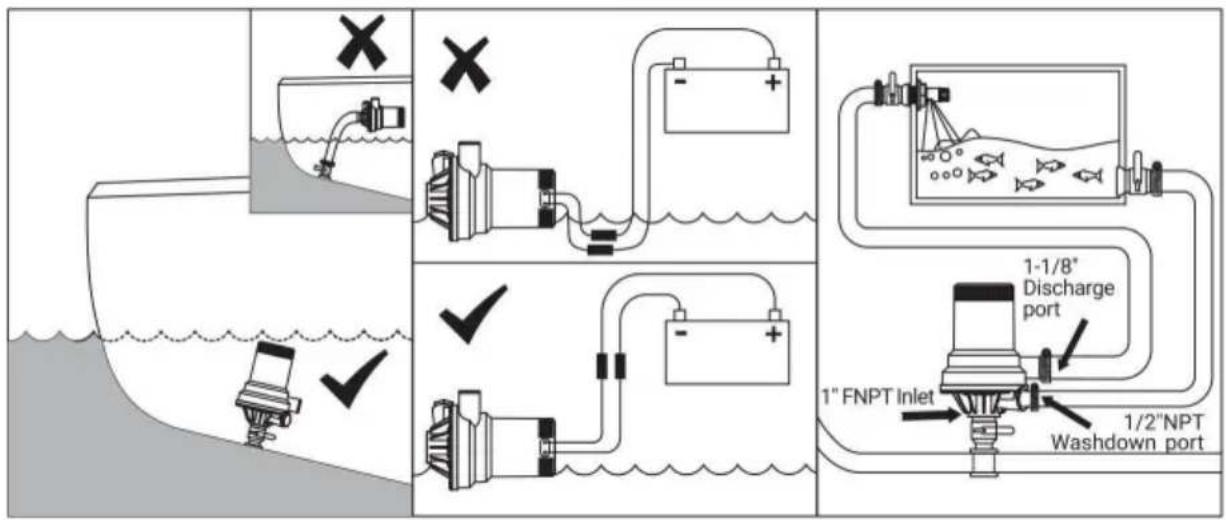

DIAGRAM FÖR FÖRSIKTIGHETSÄTGÄRDER FÖR INSTALLATION

1. Öppna sjökranen för att släppa in vatten och låt pumpen översvämmas.
2. Se till att när vatten har kommit in i pumpen att det INGA läckor kommer från pumpens intag eller utlopp. Det är viktigt att kontrollera och se till att det inte läcker vatten från någon del av pumpen under installation och drift av pumpen.
3. Slå på din Livewell / Baitwell-pump
4. Din tank ska fyllas tills vatten kommer ut ur bräddröret
5. Pumpen kommer att byta vatten kontinuerligt så länge den är på.
6. Stäng av pumpen när du är klar med fisket och är redo att tömma din tank.
7. Stäng sjökranen när pumpen/systemet inte används. Lämna aldrig din båt under längre perioder utan att stänga sjökranen.

VALFRI WASHDOWN PORT

Din Livewell/Baitwell-pump har också en port som kan användas för att fästa en spolningspump. Ta bort 1 /2NPT-pluggen från Livewell/Baitwell-pumpens sidoport och anslut din spolningspump. Se till att använda tätningsmedel. Se till att sjökranen är öppen innan du slår på din spolpump för att säkerställa tillförsel av vatten till spolpumpen. Stäng sjökranventilen när du är klar med att använda din spolningspump.

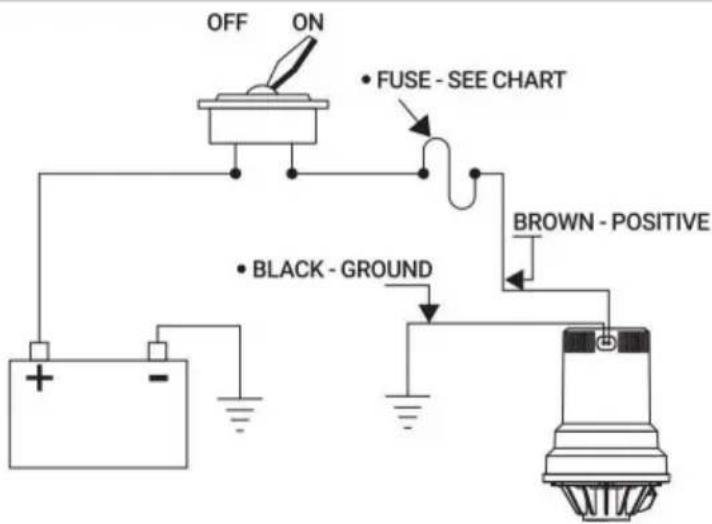

KLEDNINGSDIAGRAM

OFF ON • FUSE - SEE CHART • BLACK - GROUND BROWN - POSITIVE

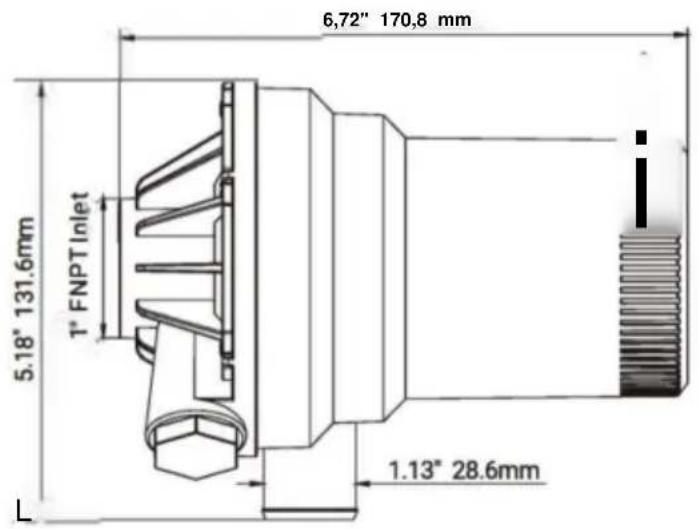

INSTALLATIONSDIAGRAM

Nyckel Nyckel	Beskrivning		Beskrivning
1	Själgångande skruvar	8	Motor
2	Plugg	9	Skal
3	Pumpkåpa	10	O-ring
4	Platt packning	11	Tätningsring
5	Impeller	12	Snäppring
6	Oljetätningssäte	13	Oljetätning
7	Platt bricka	14	Tätning av tråd

Modell	NMBP1-G1600-01A
Input	DC12V 12AMax
Driva	108W
H.max	4,8 m
Q.max	1600 GPH
Vattentätningsgrad	IPX7

Problem	Lösning
Kan inte starta	Kontrollera om strömförsörjningen är normal och om kabeln är korrekt ansluten
	Kontrollera om pumphjulet har fastnat
Inget vatten eller lågt flöde	Rengör vattenintaget
	Kontrollera pumphuset för instängd gas
	Kontrollera om pumphjulet är reverserat
	Kontrollera om det positiva och negativa anslutningarna på kabeln är anslutna motsatt
	Rengör främmande ämnen i pumpen
	Kontrollera att pumpen är helt nedsänkt
Högt ljud	Rengör främmande ämnen i pumpen
Motorn i pumpen roterar, men vattnet utgången är liten och svag	Kontrollera ovanstående skäl, kan fortfarande inte vara löst, det vill säga motorlivet har kommitFCC-information:WARNING:Ändringar eller modifieringar som inte uttryckligen godkänts avpart som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oõnskad funktion.VARNING:Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.Obs:Denna produkt har testats och befunnits följa gränserna för aKlass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störningi en bostadsanläggning.Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgårder.Rikta om eller flytta mottagningsantennen.ÿ Öka avståndet mellan produkten och mottagaren.: Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.ÿ Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för bistånd.
	Korrekt avfallshanteringDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
