Type de produit	Pompe à eau
Marque	Vevor
Modèle	NMBP06-G500-12pro
Alimentation	12 V CC
Courant maximal	3 A
Puissance	24 W
Hauteur de refoulement maximale	2,0 m
Débit maximal	500 GPH (environ 1890 L/h)
Indice d'étanchéité	IPX7
Utilisation	Eau douce et eau salée (cale de bateau)
Matière du corps	Plastique renforcé
Type de raccord	Raccord rapide avec contre-écrou (1" ou 1-1/8")
Fonctionnalités	Clapet anti-retour intégré, module moteur amovible
Entretien	Nettoyer régulièrement la crépine et la turbine
Sécurité	Fusible recommandé sur ligne positive
Homologation	FCC, CE
Garantie	Assistance technique et certificat de garantie électronique

FOIRE AUX QUESTIONS - NMBP06-G500-12pro Vevor

Quelle est la tension d'alimentation de la pompe NMBP06-G500-12pro ?

La pompe fonctionne sous une tension de 12 V CC avec un courant maximal de 3 A.

Cette pompe peut-elle être utilisée avec de l'eau salée ?

Oui, la pompe est conçue pour une utilisation avec de l'eau douce et de l'eau salée. Ne pas utiliser avec des liquides corrosifs ou caustiques.

Comment brancher la pompe ?

Connectez le fil marron au pôle positif (+) de la batterie 12 V et le fil noir au pôle négatif (-). Il est recommandé d'installer un fusible sur le fil positif.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord que l'alimentation est correcte et que les câbles sont bien connectés. Ensuite, assurez-vous que la turbine n'est pas bloquée par des débris.

Comment nettoyer la pompe ?

Débranchez la pompe, puis retirez le boîtier et nettoyez la cage d'aspiration et la turbine avec de l'eau claire. Évitez les produits chimiques.

Le débit est faible, que faire ?

Vérifiez que la prise d'eau n'est pas obstruée, qu'il n'y a pas d'air dans le corps de pompe et que les connexions de câbles ne sont pas inversées. Nettoyez également les corps étrangers.

Puis-je remplacer le moteur moi-même ?

Oui, le module moteur est amovible. Tournez le couvercle pour le déverrouiller, retirez-le, puis installez le nouveau en alignant les repères.

Quel est le débit maximal en litres par heure ?

Le débit maximal est de 500 GPH, soit environ 1890 litres par heure.

La pompe est-elle étanche ?

Oui, elle possède un indice de protection IPX7, ce qui signifie qu'elle peut être immergée temporairement jusqu'à 1 mètre.

Où puis-je obtenir des pièces de rechange ou du support technique ?

Rendez-vous sur www.vevor.com/support pour obtenir de l'aide technique et le certificat de garantie électronique.

MODE D'EMPLOI NMBP06-G500-12pro Vevor

Assistance technique et certificat de garantie électronique

MODÈLE : NMBP06-G500-12pro

NMBP06-G800-12pro

NMBP06-G1100-12pro

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

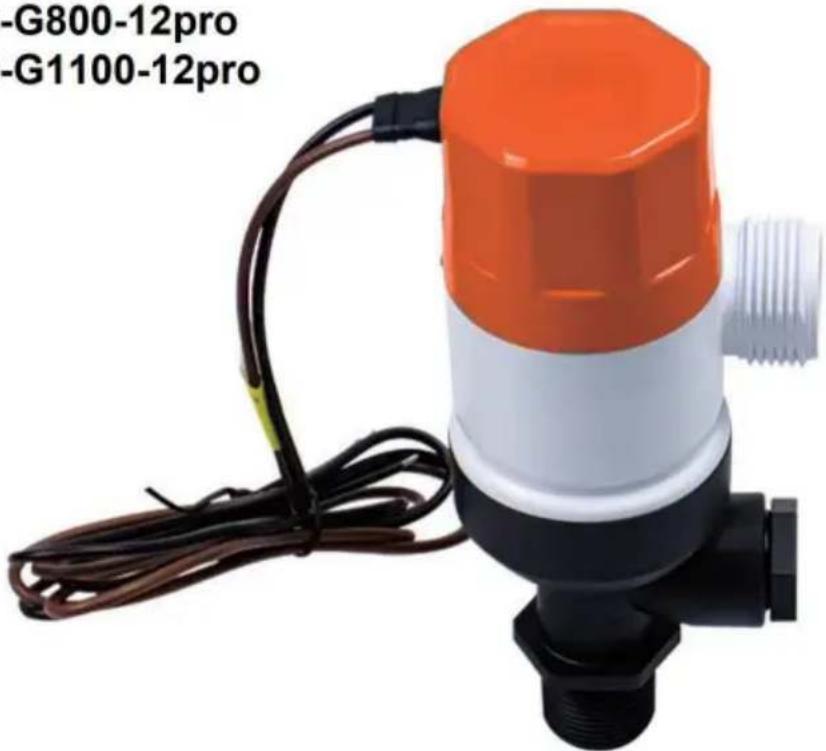

VIVIER POUR BATEAU

POMPE AÉRATRICE

MODÈLE : NMBP06-G500-12pro

NMBP06-G800-12pro

NMBP06-G1100-12pro

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter.

Contactez-nous:

Assistance technique et certificat de garantie électronique

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du

manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous

informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Sécurité de l'utilisateur :

Règles générales de sécurité. Voici les règles de sécurité qui s'appliquent :

• Gardez toujours la zone de travail propre
- Faites attention aux risques présentés par les gaz et les vapeurs dans la zone de travail
- Évitez tout danger électrique. Faites attention aux risques de choc électrique ou d'arc électrique
- Gardez toujours à l'esprit les risques de noyade, d'accidents électriques et de brûlures

! DANGER : Ce produit n'est pas destiné à limiter les dommages ou à faire face aux inondations résultant de dommages à la coque.

Le produit est destiné à être utilisé dans les systèmes de pompage de cale pour les petits bateaux dont la longueur de coque ne dépasse pas 24 mètres. Les systèmes de pompage de cale sont limités aux quantités normales d'eau dans un bateau intact en raison des embruns, de la pluie, des infiltrations, des déversements et de petites quantités d'eau occasionnelles transportées par les mouvements des bateaux par gros temps. Utilisation du produit de toute autre manière pourrait entraîner des inondations, des dommages catastrophiques aux navires, des blessures corporelles graves ou la mort.

! AVERTISSEMENT : Cette pompe est conçue pour être utilisée UNIQUEMENT avec de l'eau douce et de l'eau salée. À utiliser avec tout autre produit dangereux, Un matériau caustique ou corrosif peut endommager la pompe et l'environnement environnant, une exposition possible aux substances dangereuses et aux blessures.

Explication:

I. Les raccords sont conçus comme un joint à connexion rapide divisé, qui adopte la conception divisée du contre-écrou. Cette solution peut rapidement démonter et remplacer le raccord sans démonter la conduite d'eau, ce qui peut répondre aux besoins de la plupart des utilisateurs. Le contre-écrou est universel. Raccord 90° 1-1/8"29 mm vendu séparément avec fonction de rotation à 360° pour répondre à toutes les exigences d'angle.

Fonction de rotation

Raccord droit standard

1" (25 mm) ou 1

-1/8" (29 mm)

Raccord d'angle en option

1-1/8" (29 mm)

Remplacer le module moteur

Retirer le module moteur :

a b c

Chiffres 1

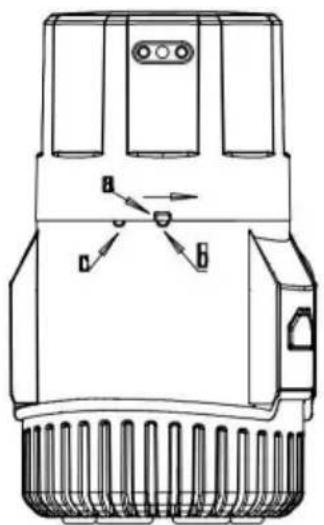

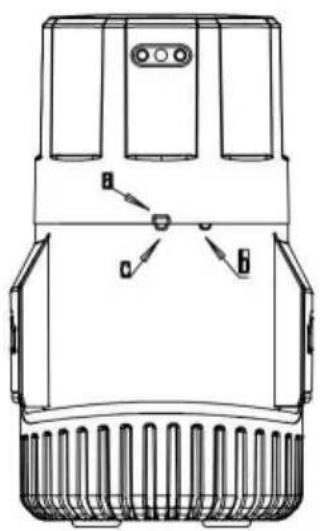

1. Faites pivoter le couvercle du moteur de sorte que le point convexe a tourne du point convexe c au point convexe point b, tel qu'illustré aux figures 1 à 2 ;
2. Retirez le couvercle du moteur (c'est-à-dire le module moteur), comme illustré à la Figure 3.

Install motor module:

a c b

Figure 4

60& a b c

Figure 5

a b c

Figure 6

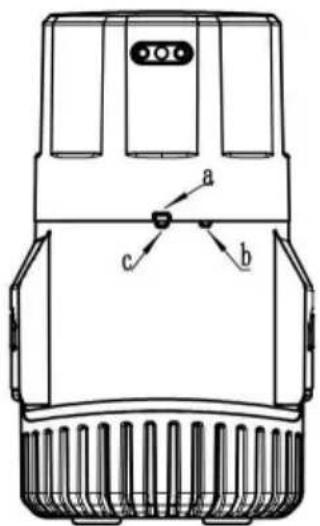

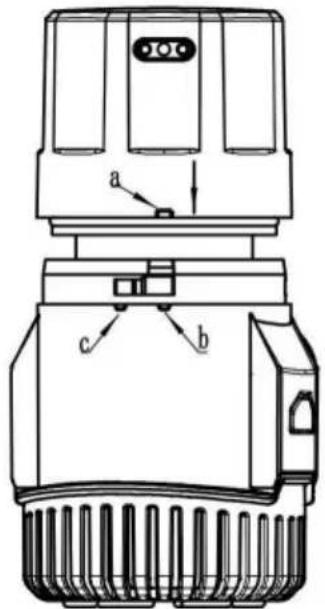

1. Alignez le point convexe a du couvercle du moteur (c'est-à-dire le module moteur) avec le point convexe Pointez sur le carter du moteur et appuyez dessus, comme indiqué sur la figure 4.

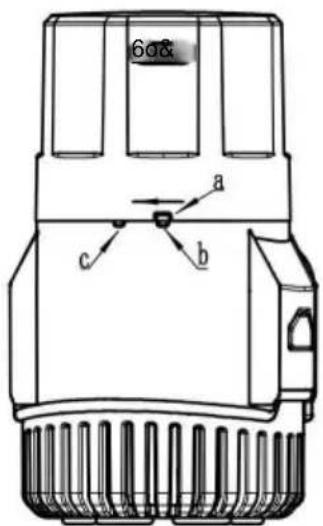

2. Faites pivoter le couvercle du moteur de sorte que le point convexe a tourne du point convexe b au point convexe point c, comme indiqué dans les Figure 5 à Figure 6.

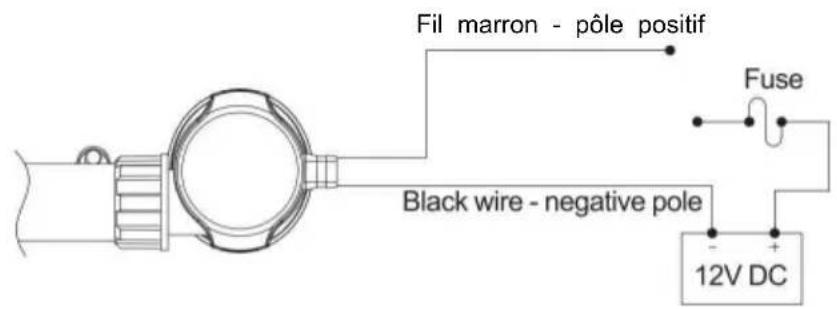

Schémas de câblage :

Fil marron - pôle positif Fuse Black wire - negative pole - + 12V DC

Dessins de dimensions :

Clé	Description	Quantité
1	Couvercle du moteur	1
2	Moteur	1
3	Capuchon de protection du moteur	1
4	Joint d'étanchéité	3
5	Etanchéité du moteur	1
6	Coque moteur	1
7	Vis d'étanchéité	2
8	Vis M3*8	2
9	Turbine	1
10	Boîtier de pompe	1
11	Joint anti-rotatif	1
12	Absorption d'eau de mer	1
13	Joint d'interface	1
14	Fiche d'interface	1
15	courte à raccord droit	1
16	Clapet anti-retour	1
17	Raccord de tuyau	1
18	Contre-écrou	1
19	Carte de ligne à deux trous	1
20	fil	2

Modèle		NMBP06-G800-12proNMBP06-G500G12pro-12pro
Saisir	CC 12 V 3 A max.	DC12V 4A Max	CC 12 V 5 A max.
Pouvoir	24W	41W	43W
H.max	2,0 m	3,6 m	3,7 m
Q.max	500 GPH	800 GPH	1100 GPH
Degré d'imperméabilité	IPX7

Problème	Solution
Impossible de démarrer	Vérifiez si l'alimentation électrique est normale et si le câble est correctement connecté
	Vérifiez si la turbine est bloquée
Pas d'eau ou faible débit	Nettoyer la prise d'eau
	Vérifiez si du gaz est emprisonné dans le corps de la pompe.
	Vérifiez si la roue est inversée
	Vérifiez si le positif et le négatif les bornes du câble sont connectées dans inverse
	Nettoyer les corps étrangers dans la pompe
	Vérifiez que la pompe est complètement immergée
Bruit fort	Nettoyer les corps étrangers dans la pompe
Le moteur de la pompe tourne, mais l'eau la sortie est petite et faible	Vérifiez les raisons ci-dessus, cela ne peut toujours pas être résolu, c'est-à-dire que la vie du moteur est arrivéeInformations FCC :ATTENTION: Les changements ou modifications non expressément approuvés par le la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement !Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes: 1) Ce produit peut provoquer des interférences nuisibles.2) Ce produit doit accepter toute interférence reçue, y compris celles qui peuvent provoquer un fonctionnement indésirable.AVERTISSEMENT: Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit.Remarque: Ce produit a été testé et jugé conforme aux limites d'unAppareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et si L'appareil non installé et utilisé conformément aux instructions peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation particulière.Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes.Réorienter ou déplacer l'antenne de réception.Augmenter la distance entre le produit et le récepteur.Branchez le produit sur une prise d'un circuit différent de celui auquel le récepteur est connecté.Consultez le revendeur ou un technicien radio/TV expérimenté pour assistance.
	Élimination correcteCe produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.
