GEBRUIKSAANWIJZING NMBP06-G500-12pro Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de

grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

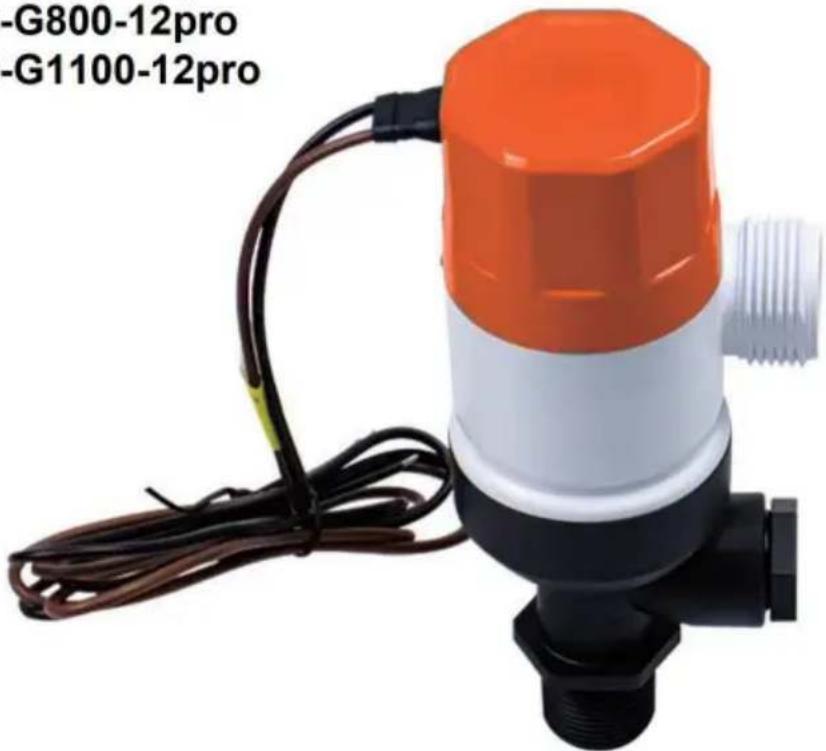

BOOT LEVENSPOEL

BELUCHTERPOMP

MODEL: NMBP06-G500-12pro

NMBP06-G800-12pro

NMBP06-G1100-12pro

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op.

Neem contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

Veiligheid van de gebruiker:

Algemene veiligheidsregels. Dit zijn veiligheidsregels die van toepassing zijn:

• Houd de werkplek altijd schoon
- Let op de risico's die gas en dampen op de werkplek met zich meebrengen
- Vermijd alle elektrische gevaren. Let op de risico's van elektrische schokken of vlambooggevaren
- Houd altijd rekening met het risico op verdrinking, elektrische ongevallen en brandwonden

! GEVAAR: Dit product is niet bedoeld voor schadebeheersing of om overstromingen als gevolg van schade aan de romp te behandelen. Dit product is bedoeld voor gebruik in bilgepompsystemen voor kleine vaartuigen met een romplengte tot 24 meter. Bilgepompsystemen zijn beperkt tot normale hoeveelheden water in een intacte boot vanwege opspattend water, regen, doorsijpeling, morsen en af en toe kleine hoeveelheden water die worden meegevoerd door bootbewegingen bij zwaar weer. Gebruik van het product op een andere manier kan leiden tot overstromingen, ernstige schade aan het vaartuig, ernstig persoonlijk letsel of de dood.

! WAARSCHUWING: Deze pomp is ALLEEN ontworpen voor gebruik met zoet water en zout water. Gebruik met andere gevaarlijke, bijtend of corrosief materiaal kan schade aan de pomp en de omgeving veroorzaken, mogelijke blootstelling tot gevaarlijke stoffen en letsel.

Uitleg:

I. De fittingen zijn ontworpen als een split quick connect joint, die het split design van de borgmoer aanneemt. Deze oplossing kan de fitting snel demonteren en vervangen zonder de waterleiding te demonteren, wat aan de behoeften van de meeste gebruikers kan voldoen. De borgmoer is universeel. 1-1/8"29mm 90° fitting wordt apart verkocht met 360° rotatiefunctie om aan elke hoekvereiste te voldoen.

Motormodule verwijderen:

a b c

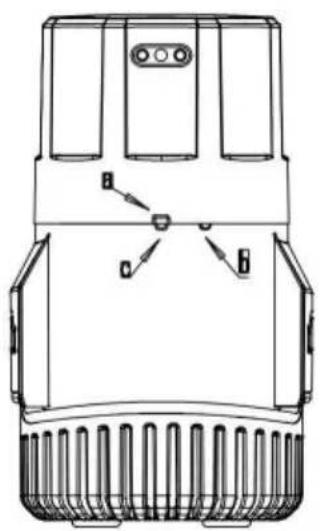

Figuren 1

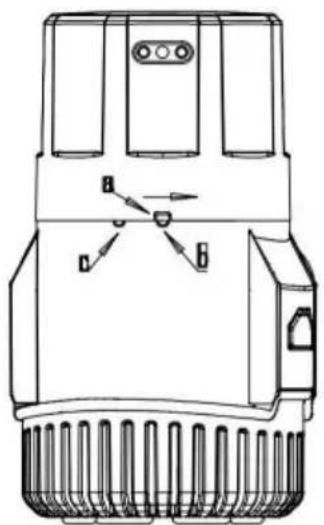

1. Draai de motorkap zodat het bolle punt a draait van het bolle punt c naar het bolle punt punt b, zoals weergegeven in figuur 1 tot en met 2;
2. Trek de motorkap (oftewel de motormodule) eruit, zoals weergegeven in Afbeelding 3.

Install motor module:

a c b

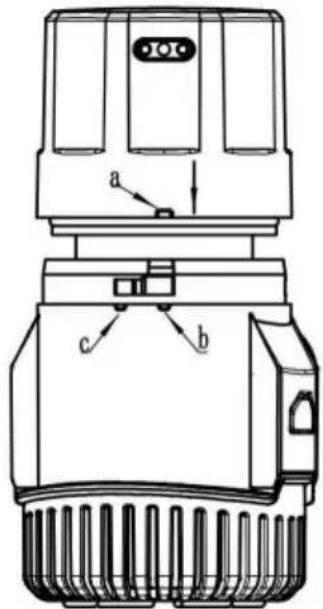

Figure 4

60& a b c

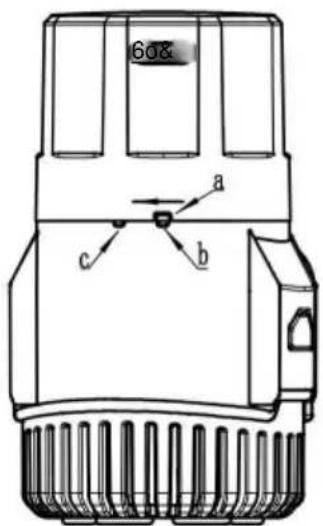

Figuur 5

1. Lijn het bolle punt a op de motorkap (dat wil zeggen de motormodule) uit met het bolle punt Plaats de punt van de motorbehuizing op de motorbehuizing en druk deze erin, zoals weergegeven in Afbeelding 4.

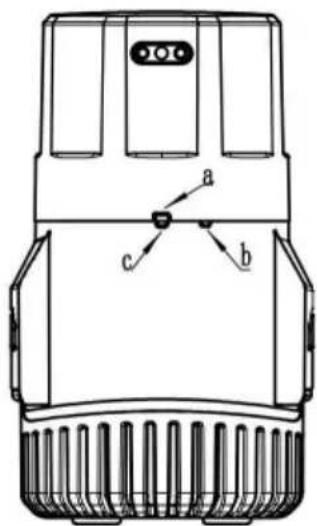

2. Draai de motorkap zodat het bolle punt a van het bolle punt b naar het bolle punt draait. punt c, zoals weergegeven in Figuur 5 tot Figuur 6.

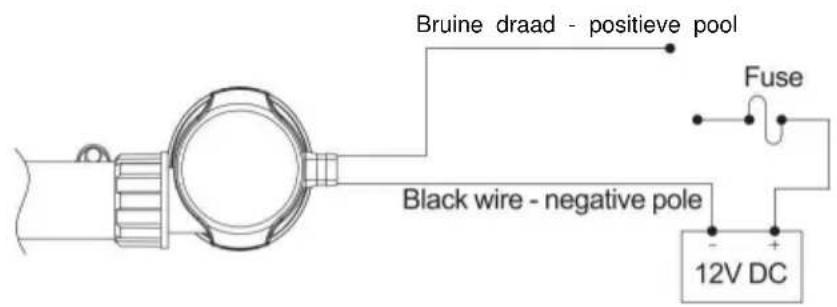

Bedradingsschema's:

Bruine draad - positieve pool Fuse Black wire - negative pole 12V DC

Sleutel	Beschrijving	Hoeveelheid
1	Motorkap	1
2	Motor	1
3	Motorbeschermingskap	1
4	Oliekeerring	3
5	Motorafdichting	1
6	Motorbehuizing	1
7	Schroefafdichting	2
8	Schroef M3*8	2
9	Waaier	1
10	Pomphuis	1
11	Niet-roterende afdichting	1
12	Wateropname zee	1
13	Interface-afdichting	1
14	Interface stekker	1
15	korte rechte fitting	1
16	Terugslagklep	1
17	Pijpverbinding	1
18	Borgmoer	1
19	Twee-holes lijnkaart	1
20	draad	2

Model		NMBP06-G800-12proNM	NMBP06-G500-G12pro-12pro
Invoer	DC 12V 3A Maximaal	DC12V 4A Maximaal	DC 12V 5A Maximaal
Stroom	24W	41W	43W
H.max	2,0 m	3,6 m	3,7m
Q.max	500 GPH	800 GPH	1100 GPH
Waterdichtheidsgraad	IPX7

Probleem	Oplossing
Kan niet starten	Controleer of de stroomvoorziening normaal is en of de kabel goed is aangesloten
	Controleer of de waaier vastzit
Geen water of lage stroming	Maak de waterinlaat schoon
	Controleer de pompbehuizing op ingesloten gas
	Controleer of de waaier is omgekeerd
	Controleer of de positieve en negatieve de klemmen van de kabel zijn aangesloten in achteruit
	Maak vreemde stoffen in de pomp schoon
	Controleer of de pomp volledig ondergedompeld is
Hard geluid	Maak vreemde stoffen in de pomp schoon
De motor in de pomp draait, maar het water output is klein en zwak	Controleer de bovenstaande redenen, kan nog steeds niet opgelost, dat wil zeggen, de motorlevensduur is aangebrokenFCC-informatie:LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door deDe partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker omBedien de apparatuur!Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:1) Dit product kan schadelijkeinterferentie veroorzaken.2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werkingkan veroorzaken.WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijngoedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van degebruiker om het product te bedienen ongeldig maken.Let op: Dit product is getest en voldoet aan de limieten voor eenDigitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijnbedoeld om redelijke bescherming te bieden tegen schadelijke interferentie.in een residentièle installatie.Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en alsniet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijkeinterferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat ergeen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijkeinterferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgestelddoor het product uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen deinterferentie te corrigeren door een of meer van de volgende maatregelen.Heroriënteer of verplaats de ontvangstantenne.Vergroot de afstand tussen het product en de ontvanger.ÿ. Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het apparaat is aangesloten.De ontvanger is aangesloten.ÿ Raadpleeg de dealer of een ervaren radio-/tv-technicus voorbijstand.
	Correcte verwijderingDit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool meteen doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzamelingvereist. Dit geldt voor het product en alle accessoires die met dit symbool zijngemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normalehuishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij eeninzamelpunt voor recycling van elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA91730
