SPP250E-II - Pompa dell'acqua Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa centrifuga filtrante per acqua
Marca	Vevor
Modello	SPP250E-II
Alimentazione	220-240 V ~ 50 Hz
Potenza massima	1800 W
Portata massima	33 000 L/h
Altezza di mandata massima	16 m
Aspirazione massima	2 m
Dimensione massima particelle	3 mm
Temperatura di esercizio (liquido)	0 - 50 °C
Raccordo ingresso/uscita	G 2 1/4 (filettatura maschio) / 1 1/2 NPT (filettatura interna)
Funzioni principali	Filtrazione dell'acqua, circolazione per piscina o laghetto
Manutenzione e pulizia	Pulizia regolare del cestello filtrante; svuotare prima del rimessaggio invernale
Sicurezza	Non far funzionare a secco; proteggere dal gelo e dal sole; primare prima dell'avviamento
Ricambi e riparabilità	Guarnizione O-ring, cestello filtrante, girante, statore, rotore disponibili
Informazioni generali	Pompa centrifuga con filtro integrato, per uso esterno (piscina)

Domande frequenti - SPP250E-II Vevor

Come installare la pompa SPP250E-II?

Posizionare la pompa a meno di 3,5 m dal serbatoio. Utilizzare nastro in teflon sui raccordi filettati per garantire la tenuta. Assicurarsi che il tubo di aspirazione non superi i 2 m di altezza.

Perché la pompa gira ma non pompa acqua?

Possibili cause: la pompa non è stata primata (riempire d'acqua), il cestello filtrante è ostruito, il tubo di aspirazione è intasato o troppo alto, oppure il coperchio del prefiltro non è ben chiuso.

Come primare la pompa?

Aprire il coperchio del prefiltro, riempire d'acqua fino a riempire il cestello, richiudere ermeticamente, quindi avviare la pompa. L'acqua dovrebbe iniziare a circolare.

La pompa emette un rumore anomalo, cosa fare?

Verificare che l'albero ruoti liberamente (svitare leggermente con un cacciavite). Se il rumore persiste, pulire il cestello filtrante e controllare che nessuna impurità blocchi la girante.

Qual è la manutenzione periodica consigliata?

Ispezionare e pulire regolarmente il cestello filtrante. Controllare lo stato della guarnizione O-ring del coperchio e sostituirla se danneggiata. Prima dell'inverno, svuotare completamente la pompa rimuovendo il tappo di scarico.

Posso utilizzare la pompa con acqua di mare?

Sì, ma risciacquarla con acqua pulita dopo ogni utilizzo. Si consiglia di sostituire le guarnizioni prima della stagione successiva per evitare la corrosione.

Come conservare la pompa in inverno?

Svuotare l'acqua rimuovendo il tappo di scarico nella parte inferiore del serbatoio. Riporre il tappo nel cestello. Rimuovere la pompa e conservarla in un luogo asciutto e al riparo dal gelo.

Cosa fare se il motore non si avvia?

Controllare l'alimentazione elettrica. Se il motore è bloccato, utilizzare un cacciavite per far ruotare l'albero lato motore di alcuni giri. Questo può liberare sporco o condensa.

Qual è l'altezza di aspirazione massima?

L'altezza di aspirazione massima è di 2 metri. Non superare questa distanza per garantire un funzionamento corretto.

La pompa può funzionare a secco?

No, non far mai funzionare la pompa a secco. Ciò riduce la sua durata e può danneggiare il motore. Assicurarsi che sia sempre primata prima di avviarla.

MANUALE UTENTE SPP250E-II Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

POMPA CENTRIFUGA Filtro

MANUALE OPERativo

MODELLO: SPP200E-II / SPP250E-II

Attenzione: per ridurre il rischio di lesioni, l'utente deve le attentamente il manuale di istruzioni.

SAFETY ALERT ON PUMP USE

Pompa delve collegare con a terra presa.
- Potenza presa non deve essere acqua spruzzata, quindi per quanto riguarda rosso uce IL rischio di perdite.
-La pompa non delve funzionare a vuoto, altrimenti si riduce la durata uti pompa e si danneggia il motore.
- Non utilizzato coperte o panni per avvolgere il motore o il terminale dell pompa, per evitare che congelino in un ambiente freddo.
- La pompa non deve funzionare quando la temperature ambiente di lavo 40^ superiore o 0^ inferiore, oppure quando la temperature è superiore a 40^ , altrimenti si ridurà la durata utile della pompa.
Assicurarsi di utilizzato acqua anzché altri liquidi nella pompa.
- Evitare di esporre la pompa alla luce solare diretta o alla pioggia, altriar durata utile della pompa potrebbe ridursi e si potrebbe verificare un rischi perdite.
- Non avviare la pompa quando l'acqua non è completamente riempita, altr si potrebbero danneggiare il blocco meccanico e la trasmissione, riducendo durata utile della pompa.
·Svitare un po' con il cacciavite e ruotare prima di dare energia. Durante periodo di trasporto, la pompa più occasionale risultare incollata saldamente. Dop o averlo svitato, è possibile verificare se l'albero funziona normalmente.
- Dopo aver installato la pompa, verificare manualmente che funzioni correttamente.

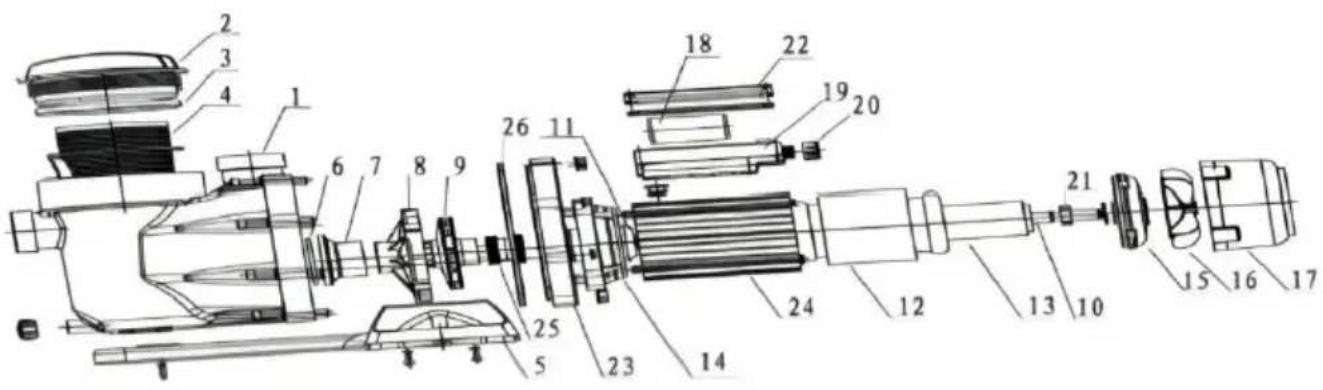

PUMP EXPLODED VIEW

NO.	Nome	NO.	Nome
1	Pompa corpo	14	Pompa lato copertura moto
2	Grossolano filtering copertina	15	Fan lato motore copertina
3	Grossolano connettore filtering	16	Fan
4	Supporto cestino	17	Fan copertina
5	Supporto base	18	Condensatore
6	A forma di O aspirazione allegato	19	Giunzione scatola
7	Aspirazione tubo	20	Valletta Testa
8	Componenti di diffusione	21	Cuscinetto
9	Turbina	22	Giunzione scatola copertina
10	Motore sigillatura giunto	23	Pompa copertina
11	Motore sigillatura giunto	24	Statore alloggio
12	Statore	25	Meccanico Bloccare
13	Rotore	26	Pompa copertina piatto

SPECIFICATION PARAMETER

Modello	SPP200E-II	SPP250E-II
Ingresso	AC220V-240V 50Hz	AC220V-240V 50Hz
Potenza massima	1100W	1800W
Quantità massima	27800L/ora	33000L/H
Altezza massima	1 7 metri	16 metri
Aspirazione massima	2,0 millioni	2 millioni
Grano massimo	3 millimetri
Temperatura di esercizio	0- 5 0°C (Liquidò)
Calibro di ingressso/uscita	G 2 1/4 (Vite maschio) 1 1/2NPT (filettatura interna)

• Questo pompa è necessario A Essere situato A meno 3,5m lontano da serbatoio tubo implicando con IL specifiche delle machine elettriche a bassa tensione.

Installazione Guida

• Posizioni appropriate sono tenuti ad essere selezionato A installare la pompa per IL beneficio Di prova in corso E manutenzione. -Aspirazione tubo connessione.

A. Per garantire l'effetto sigillante, utilizzato nastro in teflon su Tuttogiunt B. La forma di O riservata le giunture non hanno bisogno di essere usate Nastro di teflon.

Anticipo tubo connessione.

C. Utilizzare Teflon nastro SU pompa presa, che Potere ottimizzare IL prestazione E impedire acqua da perdita in i componenti della pompa.

Se pompa non èsere usato per lungo termine , taglio spento ILpotere , vuoto IL accumulato acqua In pompa , e stringere il drenaggio tatsU metter il fondo a Di IL pompa .

Riavviare la pompa dopo un lungo periodo di inattività fermare

-Dopo energizzato, se il motore non lo fa correre, io Maggio e s e r A IL adesione Di sporco In pompa FINE acqua O acqua condensazione.
- A Questo momento,uso cacciavite O altri utensili A ruotare parecchi giri SU IL posteriori lato Di IL motore, quando la pompa può normalmente.

·Aprière grossolano filtering copertina E riempire sufficiente acqua. Chiudi IL coprire, e Fare Sicuro Quello IL valvole all'interno del tubo e la valvola de selezione sono state chiuse quando l'acqua è in circolazione.
·Avviare la pompa. Assoluto rb acqua Attraverso l'aspirazione tubo e inizi a ruggire.Osservare se IL acqua in entrata è riempito fino al cestino di sup Attraverso IL trasparente grossolano filtrlo coprire.II quantità Di l'acqua è inizialmente piccolo, e poi aumento gradualmente fioiiempie IL grossolano filtrlo bocca.
- Quando installare, il pompa deve Essere A meno 0,5 metri lontano da serbatoio O acqua livello,e acquarccesso di iniezione cui essere ripetu a seconda delle esigenze.

CARE AND MAINTENANCE

Il cestello filtrante incorpore nel serbatoio della pompa deve essere ispezionato e pulito a intervalli regolari. Questi cestelli filtranti sono faciliti copulire. Rimuovere il coperchio del serbatoio per esporre il cestello filtrante. Rimuovere il cestello e pulirlo. Ispezionare l'O-ring del coperchio, se danneggiato, sostituirlo. Sostituire il cestello filtrante e reinstallare il coperch Serrare solo a mano.

Se la piscina viene disattivata fino alla stagione successiva, è necessario prestare attenzione a protegere la pompa da eventuali danni. Svuotare completamente l'acqua rimuovendo il tappo di scarico presente sul fondo o serbatoio della pompa. Non sostuire il tappo, ma conservarlo nel cestello过滤 per l'inverno. Un'alternativa è quella di rimuovere la pompa e conser

al chiuso, in un luogo caldo e asciutto.

Se la pompa viene utilizzata con acqua di mare è necessario lavarla cor acqua pulita. Si consiglia inoltre di sostuire le guarnizioni prima della sta successiva.

Èanche possibile lasciare intatte la parte umida della pompa e le tubazioni rimuovere e conservare solo il gruppo motore e girante. In quello caso, rimuovere le viti del motore dal serbatoio. Proteggere le restanti parti della pompa collegate alsystema dall'accumulo di liquidi dovuti a pioggia e nev Per riattivare la pompa, invertire la procedura sopra descritta. Sostituire l'O-ring del corpo tra il serbatoio e la piastra posteriore se danneggiato. Installare il tappo di scarico. Controllare che l'albero della pompa si muov libero. Adescare la pompa come sopra descritto e controllare la rotazione dell'albero della pompa.

TROUBLESHOOTING

Colpa	Causa
Pompa corre senza pompaggio	7) Pompa non è riempito con ac q u a sufficienti
	8) Pompa non è svuotato
	3) Aspirazione tubo/tubo flessibile ha sporco
	4) Il coperchiotrasparente del filtrio grossolano non Chiuso correttamente
	-Cont rollo IL cestino di supporto
	-Applicare una forza uniforme A vicino
	5) Aspirazione tubo è pure alto
	-Altezza limite è 3m
	9) Quando si installa, il perdita di energia supera capacità
	-Ricalcolare la tension richiesta
	7) Lo sporco esiste su IL meccanico Bloccare
La è un problema per pompa operazione	4) Senso di rotazione sbagliato (soltanto IL trifase pompa) -Invertire la direzione Di rotazione 2) Supporto filtrlo grossolano cestino O filtrò è s'intasato -Pulito cestino di supporto 3) Acqua di riserva livello è pure Basso -Iniettareacquaper piùellametà del serbatoio capa 4) Il tubo/tubo di aspirazione è intasato di impurit- -Aspirazione pulita tubo/tubo flessibile
