Producttype	Centrifugaal waterpomp met filter
Merk	Vevor
Model	SPP250E-II
Voeding	220-240 V ~ 50 Hz
Maximaal vermogen	1800 W
Maximaal debiet	33 000 L/h
Maximale opvoerhoogte	16 m
Maximale zuighoogte	2 m
Maximale deeltjesgrootte	3 mm
Bedrijfstemperatuur (vloeistof)	0 - 50 °C
Inlaat/uitlaat aansluiting	G 2 1/4 (buitendraad) / 1 1/2 NPT (binnendraad)
Belangrijkste functies	Waterfiltering, circulatie voor zwembad of vijver
Onderhoud en reiniging	Regelmatig reinigen van de filtermand; leegmaken voor winteropslag
Veiligheid	Niet droog laten draaien; beschermen tegen vorst en zon; voorvullen voor start
Onderdelen en repareerbaarheid	O-ring, filtermand, waaier, stator, rotor beschikbaar
Algemene informatie	Centrifugaalpomp met ingebouwd filter, voor buitengebruik (zwembad)

Veelgestelde vragen - SPP250E-II Vevor

Hoe installeer ik de SPP250E-II pomp?

Plaats de pomp binnen 3,5 meter van het reservoir. Gebruik Teflontape op de schroefdraadverbindingen voor een goede afdichting. Zorg ervoor dat de zuigslang niet hoger dan 2 meter is.

Waarom draait de pomp maar pompt geen water?

Mogelijke oorzaken: de pomp is niet gevuld (vullen met water), de filtermand is verstopt, de zuigslang is verstopt of te hoog, of het deksel van de voorfilter is niet goed gesloten.

Hoe vul ik de pomp?

Open het deksel van de voorfilter, vul met water tot de mand vol is, sluit goed af en start de pomp. Het water zou moeten gaan circuleren.

De pomp maakt een abnormaal geluid, wat te doen?

Controleer of de as vrij draait (draai voorzichtig met een schroevendraaier). Als het geluid aanhoudt, reinig de filtermand en controleer of er geen vuil de waaier blokkeert.

Wat is het aanbevolen periodiek onderhoud?

Inspecteer en reinig regelmatig de filtermand. Controleer de staat van de O-ring van het deksel en vervang deze indien beschadigd. Voor de winter, laat de pomp volledig leeglopen door de aftapplug te verwijderen.

Kan ik de pomp gebruiken met zeewater?

Ja, maar spoel hem na elk gebruik met schoon water. Het wordt aanbevolen om de pakkingen voor het volgende seizoen te vervangen om corrosie te voorkomen.

Hoe de pomp in de winter opslaan?

Laat het water eruit lopen door de aftapplug aan de onderkant van het reservoir te verwijderen. Berg de plug op in de mand. Verwijder de pomp en bewaar hem op een droge, vorstvrije plaats.

Wat te doen als de motor niet start?

Controleer de stroomtoevoer. Als de motor vastzit, gebruik een schroevendraaier om de as aan de motorzijde een paar slagen te draaien. Dit kan vuil of condensatie losmaken.

Wat is de maximale zuighoogte?

De maximale zuighoogte is 2 meter. Overschrijd deze afstand niet om een correcte werking te garanderen.

Kan de pomp droog draaien?

Nee, laat de pomp nooit droog draaien. Dit verkort de levensduur en kan de motor beschadigen. Zorg ervoor dat hij altijd gevuld is voordat u hem start.

GEBRUIKSAANWIJZING SPP250E-II Vevor

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

VEILIGHEIDSALERT OVER POMPGEBRUIK

De pomp moet worden aangesloten op een geaard stopcontact.

• De krachtige uitlaat zal water spuiten, dus verminder het risico op lekkage.
• De pomp mag niet stationair draaien, anders wordt de levensduur verkort en raakt de motor beschadigd.
• Gebruik geen deken of doek om de motor- of pompaansluiting te wikkelen om bevriezing in een koude omgeving te voorkomen.
• De pomp mag niet draaien als de omgevingstemperatuur lager is dan 40°C of hoger dan 40°C, anders wordt de levensduur van de pomp verkort.

Zorg ervoor dat u water en geen andere vloeistoffen in de pomp doet.

• Stel de pomp niet bloot aan direct zonlicht of regen, anders kan dit de levensduur van de pomp verkorten en kan er lekkage ontstaan.
• Start de pomp niet als de watertank niet volledig gevuld is. Anders kunnen mechanische blokkering en aandrijving beschadigd raken en kan de levensduur van de pomp worden verkort.
• Draai de pomp een beetje los met de schroevendraaier en draai hem voordat u hem onder spanning zet. Tijdens het transport kan het voorkomen dat de pomp vastzit. Na het losdraaien kan gecontroleerd worden of deze normaal loopt.
• Controleer na installatie van de pomp of deze handmatig goed werkt.

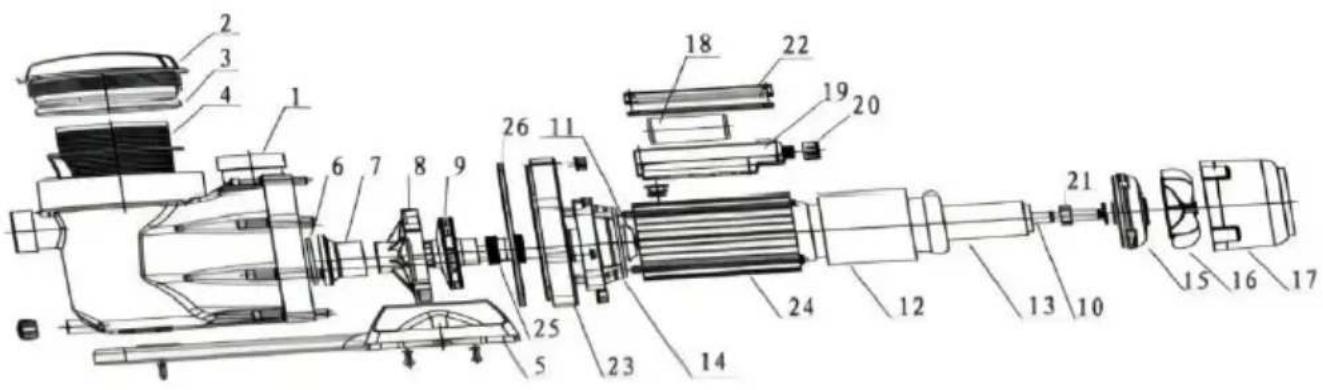

EXPLOSIETEKENING VAN DE POMP

NE E.	Naam	NEE.	Naam
1	Pomp lichaam	14	Pomp kant motorkap
2	Ruw filter omslag	15	Fan kant motor omslag
3	Ruw filteraansluiting	16	Fan
4	Steun mand	17	Fan omslag
5	Steun baseren	18	Condensator
6	O-vormig zuigkracht bijlage	19	Knooppunt doos
7	Zuigen pijp	20	Glen hoofd
8	Diffusiecomponenten	21	Handelswijze
9	Turbine	22	Knooppunt doos omslag
10	Motor verzegeling gewricht	23	Pomp omslag
11	Motor verzegeling gewricht	24	Stator huisvesting
12	Stator	25	Mechanisch blokkeren
13	Rotor	26	Pomp omslag bord

SPECIFICATIEPARAMETERS

Model	SPP200E-II	SPP250E-II
Invoer	AC220V-240V 50Hz	AC220V-240V 50Hz
Maximaal vermogen	1100W	1800W
Q-maximaal	27800L/U	33000L/U
H-maximaal	1 7 minutes	16 minutes
Maximale zuigkracht	2,0m	2m
Maximale korrel	3mm
Bedrijfstemperatuur	0- 5 0°C ( Vloeijaar )
Inlaat-/uitlaatkaliber	G 2 1/4 (Mannelijke schroef) 1 1/2NPT (binnendraad)

Deze pomp moet op een afstand van minimaal 3,5 m van het reservoir worden geplaatst, in overeenstemming met de specificaties voor laagspanningsapparatuur.

Installatiegids

• Kies de juiste positie voor het installeren van de pomp, met het oog op testen en onderhoud. - Zuigleidingaansluiting.

A. Gebruik teflontape op alle verbindingen om een goede afdichting te garanderen. B. De voorziene O-vormige verbindingen hoeven geen teflontape te gebruiken. - Persleidingaansluiting. C. Gebruik teflontape op de pompuitlaat, wat de prestaties kan optimaliseren en waterlekkage in de pompcomponenten kan voorkomen.

Als de pomp langere tijd niet wordt gebruikt, schakel dan de stroom uit, laat het opgehoopte water uit de pomp lopen en draai de aftapplug aan de onderkant van de pomp los.

De pomp opnieuw opstarten na een lange periode van stilstand

• Na het inschakelen, als de motor niet draait, kan dit te wijten zijn aan vuil dat zich in de pomp heeft vastgezet of aan watercondensatie. Gebruik in dat geval een schroevendraaier of ander gereedschap om meerdere omwentelingen aan de achterkant van de motor te draaien, waarna de pomp normaal kan werken.

Open het ruwe filterdeksel en vul voldoende water. Sluit het deksel en zorg ervoor dat de kleppen in de leiding en de selectieklep gesloten zijn wanneer het water circuleert.

• Start de pomp. Absorptie van water door de zuigpijp en het begint te brullen. Observeer of het binnenkomende water is gevuld tot de ondersteuningsmand door de transparante ruwe filterafdekking. De hoeveelheid water is aanvankelijk klein en neemt dan geleidelijk toe.
• Wanneer u installeert, moet de pomp zich op minstens 0,5 m afstand van het reservoir of waterniveau bevinden, en het injectieproces kan indien nodig worden herhaald.

ZORG EN ONDERHOUD

De zeefkorf die in de pomptank is ingebouwd, moet regelmatig worden geïnspecteerd en gereinigd. Deze zeefkorven zijn eenvoudig te reinigen. Verwijder het tankdeksel om de zeefkorf bloot te leggen. Verwijder de mand en reinig deze. Controleer de o-ring van het deksel en vervang deze als deze beschadigd is. Vervang de zeefkorf en plaats het deksel terug. Alleen met de hand vastdraaien.

Als u uw zwembad tot het volgende seizoen buiten gebruik stelt, moet u ervoor zorgen dat het pompgedeelte niet beschadigd raakt. Laat het water volledig leeglopen door de aftapplug aan de onderkant van het pompreservoir te verwijderen. Plaats de plug niet terug, maar bewaar deze in de zeefmand voor de winter. Een alternatief is om de pomp te verwijderen en deze binnenshuis op te bergen.

op te bergen op een warme, droge plaats.

Als de pomp met zeewater wordt gebruikt, is het noodzakelijk om deze met schoon water door te spoelen. Wij adviseren ook om de afdichtingen voor het volgende seizoen te vervangen.

Het is ook mogelijk om het natte uiteinde van de pomp en de leidingen te laten zitten en alleen de motor en waaier te verwijderen en op te bergen. Verwijder in dat geval de schroeven van de motor en de tank. Bescherm de overige pomponderdelen die aan het systeem zijn bevestigd tegen ophoping van vloeistof door regen en sneeuw.

Wanneer u de pomp opnieuw activeert, moet u de bovenstaande procedure in omgekeerde volgorde uitvoeren. Vervang de O-ring van de behuizing tussen de tank en de achterplaat als deze beschadigd is. Plaats de aftapplug terug. Controleer of de pompas vrij kan bewegen. Vul de pomp zoals hierboven beschreven en controleer de rotatie van de pompas.

PROBLEEMOPLOSSING

Schuld	Oorzaak
Pomp loopt zonder pomp	13) Pomp is nicht gemvuld met voldoende water; 14) Pomp wordt nicht geleegd 3) Zuigen pijp/slang heeft vuil 4)Transparant grof filterdeksel is nicht geweest gesjuiste manier -Rekening de ondersteuningsmand - Pas gelijkmatige kracht toe thats dicht bij 5) Zuigen pijp is te hoog -Hoohte beperken is 3m 12) Bij installmentie is de verlies van stroom oversc pomp capaciteit -Bereken de benodigde spanning opnieuw 7) Er is vuil aanwezig de mechanismisch blokkeren
Daar is een probleem voor pomp operative	7) Verkeerde draairichting (alleen de drie-fase pom -De richting omkeren van rotatie2 ) Grofffilterondersteuning mand of zeef is vies o -Schoon ondersteuningsmand3) Reservoirwater niveau is te laag -Injecteer meerdan de helft van hetwater réserve4) Zuigleiding/slang is verstopt door onzuiverheden -Schone zuigkracht pijp/slang
