Marca	Vevor
Modelo	SPP200E-II
Tipo de producto	Bomba centrífuga filtrante para piscina
Tensión de entrada	CA 220-240 V, 50 Hz
Potencia máxima	1100 W
Caudal máximo	27 800 L/h
Altura de impulsión máxima	17 m
Altura de aspiración máxima	2,0 m
Tamaño máximo de partículas	3 mm
Temperatura de funcionamiento (líquido)	0 - 50 °C
Conexión entrada/salida	G 2 1/4 (rosca macho) / 1 1/2 NPT (rosca interna)
Funciones principales	Filtración del agua de piscina, circulación, aspiración
Mantenimiento corriente	Limpieza regular de la cesta filtrante, verificación de juntas
Invernaje	Vaciar completamente la bomba, retirar el tapón de drenaje y almacenar en un lugar seco
Seguridad	No hacer funcionar en seco, temperatura ambiente entre 0 y 40 °C, evitar heladas y exposición directa al sol
Piezas de repuesto y reparabilidad	Junta tórica, cesta filtrante, conjunto motor-turbina desmontable
Accesorios suministrados	Tapón de drenaje, filtro grueso transparente
Instalación	Distancia mínima de 0,5 m del plano de agua, < 3,5 m del depósito, usar cinta de teflón en las conexiones roscadas

Preguntas frecuentes - SPP200E-II Vevor

¿Cómo cebar la bomba SPP200E-II?

Abra la tapa del filtro grueso, llene de agua hasta que la cesta de soporte esté sumergida, luego cierre la tapa. Asegúrese de que las válvulas del circuito estén cerradas, luego encienda la bomba. El agua debe comenzar a circular.

¿Qué hacer si la bomba no arranca?

Si el motor no gira, puede haber adherencia debido a impurezas. Use un destornillador para girar el eje en la parte trasera del motor unas cuantas vueltas. Si el problema persiste, verifique la alimentación eléctrica.

¿Cómo mantener el filtro de la bomba?

Inspeccione regularmente la cesta filtrante situada debajo de la tapa transparente. Retírela, límpiela con agua limpia y verifique la junta tórica. Reemplácela si está dañada. Vuelva a colocarla y apriete a mano.

¿Se puede usar la bomba con agua de mar?

Sí, pero es imprescindible enjuagar la bomba con agua limpia después de cada uso. También recomendamos cambiar los sellos mecánicos antes de la próxima temporada para evitar la corrosión.

¿Cómo invernar la bomba?

Vacíe completamente el agua de la bomba retirando el tapón de drenaje en la parte inferior del depósito. No vuelva a colocar el tapón, guárdelo en la cesta filtrante. También puede retirar el conjunto motor-turbina y almacenarlo en un lugar cálido y seco.

¿Por qué la bomba gira pero no bombea?

Causas posibles: la bomba no está correctamente cebada, la manguera de aspiración está obstruida, la tapa del filtro no está bien cerrada, o la cesta de soporte está sucia. Verifique estos puntos y asegúrese de que la altura de aspiración no supere los 3 m.

¿Cuál es la temperatura máxima del agua tolerada?

La temperatura del líquido no debe superar los 50 °C. La temperatura ambiente debe estar entre 0 y 40 °C para un funcionamiento óptimo.

¿Puedo usar una manguera de jardín estándar para las conexiones?

La bomba está equipada con conexiones G 2 1/4 (rosca macho) y 1 1/2 NPT (rosca interna). Use cinta de teflón en las roscas para asegurar la estanqueidad, excepto en las juntas tóricas.

¿Qué hacer si el motor se calienta?

Verifique que la bomba no esté obstruida y que el agua circule bien. Si la temperatura ambiente es alta (>40 °C), la bomba puede sobrecalentarse. Asegúrese de que esté instalada a la sombra y bien ventilada.

¿Cómo reemplazar la junta tórica del depósito?

Retire la tapa del depósito, quite la junta tórica vieja, limpie la ranura, luego instale una junta tórica nueva compatible. Vuelva a colocar la tapa y apriete a mano.

MANUAL DE USUARIO SPP200E-II Vevor

BOMBA CENTRÍFUGA DE FILTRO MANUAL DE OPERACIÓN

MODELO: SPP200E-II / SPP250E-II

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

ADVERTENCIA DE SEGURIDAD SOBRE EL USO DE LA BOMBA

La bomba debe conectarse a una salida con conexión a tierra.

La salida de alimentación no debe ser rociada con agua, para reducir el riesgo de fugas.

La bomba no debe funcionar en vacío, de lo contrario reducirá su vida útil y dañará el motor.

No utilice una manta o un paño para envolver el motor o el terminal de la bomba, a fin de evitar que se congelen en un ambiente frío.

La bomba no debe funcionar cuando la temperatura ambiente de trabajo sea superior a 40 °C o inferior a 0 °C, o cuando la temperatura sea superior a 40 °C, de lo contrario reducirá la vida útil de la bomba.

Asegúrese de aplicar agua en lugar de otros líquidos a la bomba.

Se debe evitar exponer la bomba a la luz solar directa o a la lluvia, de lo contrario puede acortar la vida útil de la bomba y provocar riesgo de incendio.

No arranque la bomba cuando el agua no esté completamente llena, de lo contrario podría dañar el bloqueo mecánico y el accionamiento, y acortar la vida útil de la bomba.

Desatornille un poco con el destornillador y gire antes de energizar. Durante el período de transporte, ocasionalmente se encuentra que la bomba está firmemente atascada. Después de desatornillar, puede verificar si el eje funciona normalmente.

Después de instalar la bomba, verifique manualmente si funciona correctamente.

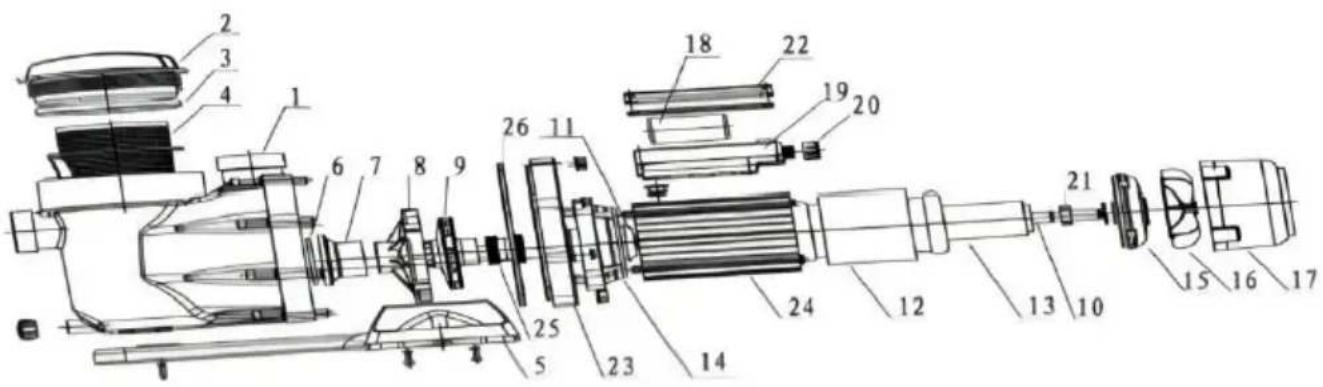

NO.	Nombre	NO.	Nombre
1	Bomba cuerpo	14	Bomba lado cubierta del motor
2	Grueso filtrar cubrir	15	Admirador lado motor cubr
3	Grueso conector de filtro	16	Admirador
4	Apoyo cesta	17	Admirador cubrir
5	Apoyo base	18	Condensador
6	En forma de O succión adjunto	19	Unión caja
7	Succión tubo	20	Cañada cabeza
8	Componentes de difusión	21	Cojinete
9	Turbina	22	Unión caja cubrir
10	Motor caza de focas articulación	23	Bomba cubrir
11	Motor caza de focas articulación	24	Estator alojamiento
12	Estator	25	Mecánico bloqueo
13	Rotor	26	Bomba cubrir lámina

ESPECIFICACIÓN DE PARÁMETROS

Modelo	SPP200E-II	SPP250E-II
Aporte	CA 220 V-240 V 5 Hz	CA 220 V-240 V 50
Potencia máxima	1100 W	1800 W
Qmáx	27800 litros por hor	33000 l/h
Hmáx.	1,7 millones	16 metros
Máxima succión	2,0 millones	2 m
Grano máximo	3 mm
Temperatura de funcionamiento	0- 5 0°C ( Líquido )
Calibre de entrada/salida	G 2 1/4 (Tornillo macho)1 1/2NPT (rosca interna)

- Esta bomba debe instalarse al menos a 3,5 m del depósito de tubería, cumpliendo con la especificación de máquinas eléctricas de baja tensión.

·Instalación y guía

- Se deben seleccionar posiciones adecuadas para instalar la bomba, para facilitar las pruebas y el mantenimiento. -Conexión del tubo de succión.

A. Para garantizar el efecto de sellado, utilice cinta de teflón en todas las uniones. B. Las juntas tóricas no necesitan cinta de teflón.

- Conexión del tubo de avance.

C. Use cinta de teflón en la salida de la bomba para optimizar el rendimiento y evitar fugas de agua en los componentes de la bomba.

Si la bomba no se usa durante un período prolongado, corte la alimentación, vacíe el agua acumulada en la bomba y apriete el tapón de drenaje de la bomba.

Reiniciar la bomba después de un cierre prolongado.

• Después de energizar, si el motor no funciona, puede deberse a la adherencia de suciedad en el extremo de agua de la bomba o a condensación de agua.
• En este caso, use un destornillador u otra herramienta para girar varias vueltas en la parte trasera del motor; luego la bomba puede funcionar normalmente.

- Abra la tapa del filtro grueso y llene suficiente agua. Cierre la tapa y asegúrese de que las válvulas dentro de la tubería y la válvula de selección estén cerradas cuando circule el agua.

·Ponga en marcha la bomba. Absorbe agua a través del tubo de succión y comienza a rugir. Observe si el agua entrante llena la cesta de soporte a través de la tapa transparente del filtro grueso. La cantidad de agua es inicialmente pequeña y luego aumenta gradualmente hasta llenar la boca del filtro grueso.

- Al instalar, la bomba debe estar al menos a 0,5 m del nivel del agua, y el proceso de inyección puede repetirse según los requisitos.

CUIDADO Y MANTENIMIENTO

La canasta coladora incorporada en el tanque de la bomba debe inspeccionarse y limpiarse a intervalos regulares. Estas canastas coladoras son fáciles de limpiar. Retire la tapa del tanque para exponer la canasta coladora. Retire la canasta y límpiela. Inspeccione la junta tórica de la tapa; si está dañada, reemplácela. Reemplace la canasta coladora y vuelva a instalar la tapa. Apriete solo con la mano.

Si su piscina está desactivada hasta la próxima temporada, se debe tener cuidado de proteger la parte de la bomba contra daños. Drene completamente quitando el tapón de drenaje provisto en la parte inferior del tanque de

bomba. No vuelva a colocar el tapón, guárdelo en la canasta del filtro durante el invierno. Una alternativa es quitar la bomba y guardarla en el interior, en un lugar cálido y seco.

Si la bomba se utiliza con agua de mar, es necesario lavarla con agua. También recomendamos cambiar los sellos antes de la próxima temporada. También es posible dejar el extremo húmedo y la tubería de la bomba y solo quitar y almacenar el conjunto del motor y el impulsor. En este caso, retire los tornillos del motor al tanque. Proteja las partes restantes que están unidas al sistema de la acumulación de líquido de la lluvia y nieve.

Al activar la bomba nuevamente, invierta el procedimiento anterior.

Reemplace la junta tórica del cuerpo entre el tanque y la placa posterior si está dañada. Instale el tapón de drenaje. Verifique que el eje de la bomba se mueva libremente. Cebe la bomba como se indicó anteriormente y verifique la rotación del eje de la bomba.

SOLUCIÓN DE PROBLEMAS

Falla	Causa
Bomba corre sin bombeo	9) Bomba no es lleno de suficiente agua;10) Bomba No está vacío3) Succión tubo/manguera tiene suciedad4)Lacubierta del filtro grueso transparente notiene cerrado adecuadamente-Controlar el cesta de apoyo-Aplicar fuerza uniforme a cerca5) Succión tubo es también alto-Altura límite Mide 3m10) Al instalarlo, el pérdida de fuerza exceder s capacidad-Recalcular el voltaje requerido7)Existe suciedad en el mecánico bloqueo
Allá es un problema Para bomba operación	5) Dirección de rotación incorrecta (solo el trifásic bomba)-Invertir la dirección de rotación2 ) Soporte de filtro grueso cesta o colador es obstruido-Limpio cesta de apoyo3) Agua de embalse nivel es también bajo-Inyectaraguamás dela mitaddel depósito capacida4) La tubería/manguera de succión está obstruida impurezas-Succión limpia tubo/manguera
