Varumärke	Vevor
Modell	SPP200E-II
Produkttyp	Centrifugalpump för poolfiltrering
Ingångsspänning	AC 220-240 V, 50 Hz
Maximal effekt	1100 W
Maximal flöde	27 800 L/h
Maximal tryckhöjd	17 m
Maximal sughöjd	2,0 m
Maximal partikelstorlek	3 mm
Arbetstemperatur (vätska)	0 - 50 °C
Anslutning in/ut	G 2 1/4 (utvändig gänga) / 1 1/2 NPT (invändig gänga)
Huvudfunktioner	Filtrering av poolvatten, cirkulation, sug
Regelbundet underhåll	Regelbunden rengöring av filterkorgen, kontroll av tätningar
Vinterförvaring	Töm pumpen helt, ta bort avtappningspluggen och förvara på torr plats
Säkerhet	Kör inte torr, omgivningstemperatur mellan 0 och 40 °C, undvik frost och direkt solljus
Reservdelar och reparerbarhet	O-ring, filterkorg, avtagbar motor-turbinenhet
Medföljande tillbehör	Avtappningsplugg, genomskinlig grovfilter
Installation	Minsta avstånd 0,5 m från vattenytan, < 3,5 m från reservoaren, använd Teflontejp på gängade anslutningar

Vanliga frågor - SPP200E-II Vevor

Hur startar jag pumpen SPP200E-II?

Öppna locket på grovfiltret, fyll med vatten tills stödkorgen är nedsänkt, stäng sedan locket. Se till att ventilerna i kretsen är stängda, starta sedan pumpen. Vattnet bör börja cirkulera.

Vad gör jag om pumpen inte startar?

Om motorn inte roterar kan det finnas en fastsättning på grund av smuts. Använd en skruvmejsel för att vrida axeln på baksidan av motorn några varv. Om problemet kvarstår, kontrollera strömförsörjningen.

Hur underhåller jag pumpens filter?

Inspektera regelbundet filterkorgen under det genomskinliga locket. Ta bort den, rengör den med rent vatten och kontrollera O-ringen. Byt ut den om den är skadad. Sätt tillbaka och dra åt för hand.

Kan pumpen användas med havsvatten?

Ja, men det är viktigt att skölja pumpen med rent vatten efter varje användning. Vi rekommenderar också att byta mekaniska tätningar inför nästa säsong för att undvika korrosion.

Hur vinterförvarar jag pumpen?

Töm pumpen helt på vatten genom att ta bort avtappningspluggen i botten av reservoaren. Sätt inte tillbaka pluggen, förvara den i filterkorgen. Du kan också ta bort motor-turbinenheten och förvara den på en varm och torr plats.

Varför går pumpen men pumpar inte?

Möjliga orsaker: pumpen är inte korrekt primad, sugslangen är blockerad, filterlocket är inte ordentligt stängt eller stödkorgen är smutsig. Kontrollera dessa punkter och se till att sughöjden inte överstiger 3 m.

Vilken är den högsta tillåtna vattentemperaturen?

Vätskans temperatur får inte överstiga 50 °C. Omgivningstemperaturen bör vara mellan 0 och 40 °C för optimal drift.

Kan jag använda en vanlig trädgårdsslang för anslutningarna?

Pumpen är utrustad med anslutningar G 2 1/4 (utvändig gänga) och 1 1/2 NPT (invändig gänga). Använd Teflontejp på gängorna för att säkerställa tätning, utom på O-ringar.

Vad gör jag om motorn blir varm?

Kontrollera att pumpen inte är blockerad och att vattnet cirkulerar bra. Om omgivningstemperaturen är hög (>40 °C) kan pumpen överhettas. Se till att den är installerad i skuggan och väl ventilerad.

Hur byter jag O-ringen i reservoaren?

Ta bort reservoarlocket, ta bort den gamla O-ringen, rengör spåret, installera sedan en ny kompatibel O-ring. Sätt tillbaka locket och dra åt för hand.

BRUKSANVISNING SPP200E-II Vevor

Teknisk Support och e-garanticertifikat

Varning - För att minska risken för skada måste användar instruktionerna noggrant.

SAFETY ALERT ON PUMP USE

·Pump skall ansluta med grundad utlopp.

• Ström utlopp inte ska vara sprutat vatten, alltså vad gäller röd uce de läckage.
  ·Pumpen får inte gå på tomgång, annars kommer den att förkorta pumper livslängd och skada motorn.
• Använd inte en filt eller trasa för att linda in motorn eller pumpterminaler förhindra frysning i en kall miljö.
  ·Pumpen ska inte köras, när arbetstemperaturen är 40 °C över eller 0 °C under, eller temperaturen är högre än 40 °C, annars kommer det att förkorta pu livslängd.

- Var noga med att applicera vatten i stället för andra vätskor på pumpe

·Pumpen ska undvikas att utsättas för direkt solljus eller regn, annars kar förkorta pumpens livslängd och orsaka risk för läckage.

- Starta inte pumpen, när vattnet inte är helt fyllt, annars kan det skada mekaniska blockeringen och drivningen och förkorta pumpens livslängd.

- Skruva loss lite med skruvmejseln och rotera innan den spänningssätts. L transportperioden visar sig pumpen ibland vara bunden tätt. Efter att ha s av den kan den kontrollera om kardan går normalt.

·Efter att pumpen har installerats, kontrollera om pumpen går korrekt manu

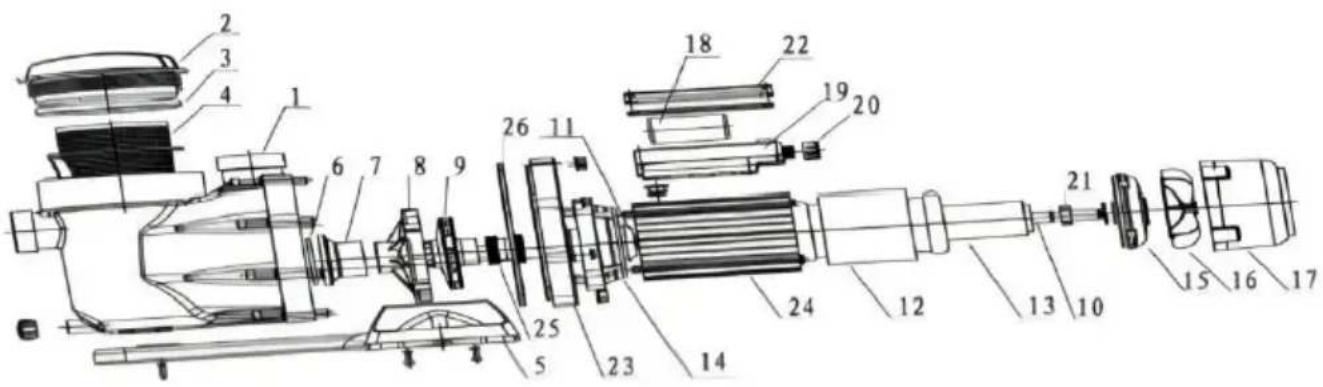

ING A.	Namn	ING A.	Namn
1	Pump kropp	14	Pump sida motorkåpa
2	Grov filtrera co ver	15	Fläkt sida motor täcka
3	Grov filterkontakt	16	Fläkt
4	Stöd korg	17	Fläkt täcka
5	Stöd bas	18	Kondensor
6	O-formad sugning fastsättning	19	Korsning läda
7	Sugning rör	20	Dalgång huvud
8	Diffusionskomponenter	21	Lager
9	Turbin	22	Korsning läda täcka
10	Motor tätning gemensam	23	Pump täcka
11	Motor tätning gemensam	24	Stator hus
12	Stator	25	Mekanisk blockering
13	Rotor	26	Pump täcka tallrik

SPECIFICATION PARAMETER

Modell	SPP200E-II	SPP250E-II
Input	AC220V-240V 50Hz	AC220V-240V 50Hz
Max effekt	1100W	1800W
Q max	27800L/H	33000L/H
H max	17 m	16 m
Max sug	2,0 m	2m
Max korn	3 mm
Driftstemperatur	0-5 0 °C (L flytande )
Inlopp/utlopp kaliber	G 2 1/4 (hanskruv)1 1/2NPT (invändig gänga)

·Detta pump är nödvändig till vara belägen på minst 3,5 m bort från de reservoar rör samarbeta med de Spe c if ik at io n för lågspännings elektrisk maskin.

·Installation Guide

·Rätta positioner krävs att vara vald till installera pumpen för de förmån av testa ing och underhåll. ·Sugning rör förbindelse.

A. För att säkerställa tätningseffekten, använd teflontejp på alla leder.
B. Den reserverade O-formade ledema behöver inte användas Teflon tejp.

·Förskott rör förbindelse.

C. Användning Teflon tejpa på pump uttag, som burk optimera de prestanda och förhindra vatten från läcker till pumpkomponenterna.

Om pump kommer inte vara begagnad för de lång sikt, skära av de makt, tom de ackumulerade vatten i pump, och dra åt dränering plugg på botten av de pump.

Starta om pumpen efter en lång tid stängning

·Efter strömsatt, om motor inte springa, jag t maj förfalla till de adhesion

av smuts i pump avsluta vatten eller vatten kondensation.

·På detta ögonblick, använd skruvmejsel eller andra verktyg till rotera se mera varv på de bak- sida av de motor, då kan pumpen fungera norma

- Öppna grov filtrera täcka och fylla tillräcklig vatten. Stäng de täcka och gå säker att de ventiler inuti röret och valventilen har stängts när vattnet cirkuleras .

- Starta pumpen. Abso rb vatten genom suget rör och det börjar till ryta. Observera om de inkommande vatten är fylld till stödkorg genom de transparent grov filtrera cover. The ett fäste av vatten är liten initialt, och gradvis öka s tidet fylls de grov filtrera mun.

- När installera, den pump skall vara på minst 0,5 m bort från de reservatten nivå, och vatten injektionsprocessen kan upprepas enligt kraven.

CARE AND MAINTENANCE

Silkorgen som är inbyggd i pumptanken bör inspekteras och rengöras med jämna mellanrum. Dessa silkorgar är lätta att rengöra. Ta bort tanklocket exponera silkorgen. Ta bort korgen och rengör. Inspektera lockets o-ring, den är skadad Byt ut silkorgen och sätt tillbaka locket. Dra åt endast för Om din pool är avaktiverad till nästa säsong, måste försiktighet iakttas för skydda pumpdelen från skador. Töm helt genom att ta bort avtappningspluggen som finns i botten av pumptanken. Byt inte ut plugger utan förvara den i silkorgen för vinter. Ett alternativ är att ta bort pumpe förvara den inomhus på ett varmt och torrt ställe.

Om pumpen används med havsvatten är det nödvändigt att spola den merent vatten. Vi rekommenderar även att tätningarna byts före nästa säsong Det är också möjligt att lämna pumpens våta ände och rörledningar intakt endast ta bort och förvara motor- och pumphjulsenheten. Ta i detta fall skruvarna från motorn till tanken. Skydda de återstående pumpdelarna som anslutna till systemet, från en byggnad- upp av vätska från regn och snö

När du aktiverar pumpen igen, gör om ovanstående procedur. Byt ut krop O-ring mellan tanken och bakplattan om den är skadad. Installera avtappningsplugg. Kontrollera att pumpaxeln rör sig fritt. Prime pumpen enl ovan och kontrollera pumpens rotation skaft.

TROUBLESHOOTING

Fel	Orsaka
Pump springerutan pumpning	15) Pump är det inte fylld med tillräckligt med vatten;16) Pump är inte tömd3) Sug rör/slang har smuts4) Det har inte genomskinligt grovfilter c över var ordentligt-Kontrollera de stödkorg-Använd enhetlig kraft t o nära5) Sug rör är för hög-Höjd begränsa är 3m13) Vid installationen förlust av driva överstiga s kapacitet- Beräkna om den erforderliga spänningen7) Smuts finns på de mekanisk blockering
Det är problemför pump drift	8) Fel rotationsriktning (endast de trefas- pump)-Vänd riktningen av rotation2 ) Grovfilterstöd korg eller sil är smutsig o r ig-Rena stödkorg3) Reservoarvatten nivå är för låg-Injicera vattenmer än hälftenav reservoar ca kap4) Sugröret/slangen är igensatt av föroreningar- Ren sug rör/slang
