SPP200E-II - Pompe à eau Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	SPP200E-II
Type de produit	Pompe centrifuge filtrante pour piscine
Tension d'entrée	CA 220-240 V, 50 Hz
Puissance maximale	1100 W
Débit maximal	27 800 L/h
Hauteur de refoulement maximale	17 m
Hauteur d'aspiration maximale	2,0 m
Taille maximale des particules	3 mm
Température de fonctionnement (liquide)	0 - 50 °C
Raccord entrée/sortie	G 2 1/4 (filetage mâle) / 1 1/2 NPT (filetage interne)
Fonctions principales	Filtration de l'eau de piscine, circulation, aspiration
Entretien courant	Nettoyage régulier du panier filtrant, vérification des joints
Hivernage	Vidanger complètement la pompe, retirer le bouchon de vidange et stocker dans un endroit sec
Sécurité	Ne pas faire fonctionner à sec, température ambiante entre 0 et 40 °C, éviter le gel et l'exposition directe au soleil
Pièces détachées et réparabilité	Joint torique, panier filtrant, ensemble moteur-turbine amovible
Accessoires fournis	Bouchon de vidange, filtre grossier transparent
Installation	Distance minimale de 0,5 m du plan d'eau, < 3,5 m du réservoir, utiliser du ruban Téflon sur les raccords filetés

FOIRE AUX QUESTIONS - SPP200E-II Vevor

Comment amorcer la pompe SPP200E-II ?

Ouvrez le couvercle du filtre grossier, remplissez d'eau jusqu'à ce que le panier de soutien soit submergé, puis fermez le couvercle. Assurez-vous que les vannes du circuit sont fermées, puis démarrez la pompe. L'eau doit commencer à circuler.

Que faire si la pompe ne démarre pas ?

Si le moteur ne tourne pas, il peut y avoir une adhérence due à des impuretés. Utilisez un tournevis pour tourner l'arbre à l'arrière du moteur de quelques tours. Si le problème persiste, vérifiez l'alimentation électrique.

Comment entretenir le filtre de la pompe ?

Inspectez régulièrement le panier filtrant situé sous le couvercle transparent. Retirez-le, nettoyez-le à l'eau claire, et vérifiez le joint torique. Remplacez-le s'il est endommagé. Remettez en place et serrez à la main.

Peut-on utiliser la pompe avec de l'eau de mer ?

Oui, mais il est impératif de rincer la pompe à l'eau claire après chaque utilisation. Nous recommandons également de changer les joints mécaniques avant la prochaine saison pour éviter la corrosion.

Comment hiverner la pompe ?

Vidangez complètement l'eau de la pompe en retirant le bouchon de vidange au bas du réservoir. Ne replacez pas le bouchon, rangez-le dans le panier filtrant. Vous pouvez aussi retirer l'ensemble moteur-turbine et le stocker dans un endroit chaud et sec.

Pourquoi la pompe tourne mais ne pompe pas ?

Causes possibles : la pompe n'est pas correctement amorcée, le tuyau d'aspiration est obstrué, le couvercle du filtre n'est pas bien fermé, ou le panier de soutien est sale. Vérifiez ces points et assurez-vous que la hauteur d'aspiration ne dépasse pas 3 m.

Quelle est la température maximale de l'eau tolérée ?

La température du liquide ne doit pas dépasser 50 °C. La température ambiante doit être comprise entre 0 et 40 °C pour un fonctionnement optimal.

Puis-je utiliser un tuyau d'arrosage standard pour les raccords ?

La pompe est équipée de raccords G 2 1/4 (filetage mâle) et 1 1/2 NPT (filetage interne). Utilisez du ruban Téflon sur les filetages pour assurer l'étanchéité, sauf sur les joints toriques.

Que faire si le moteur chauffe ?

Vérifiez que la pompe n'est pas obstruée et que l'eau circule bien. Si la température ambiante est élevée (>40 °C), la pompe peut surchauffer. Assurez-vous qu'elle est installée à l'ombre et bien ventilée.

Comment remplacer le joint torique du réservoir ?

Retirez le couvercle du réservoir, enlevez l'ancien joint torique, nettoyez la gorge, puis installez un nouveau joint torique compatible. Replacez le couvercle et serrez à la main.

MODE D'EMPLOI SPP200E-II Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

POMPE CENTRIFUGE FILTRANTE

MANUEL D'UTILISATION

MODÈLE : SPP200E-II / SPP250E-II

Avertissement - Pour réduire le risque de blessure, l'utilisa doit lire attentivement le manuel d'instructions.

SAFETY ALERT ON PUMP USE

·Pompe devoir connecter avec fondé sortie.

- Puissance sortie ne sera pas eau pulvérisée, donc quant à réduire le risque de fuite.

-La pompe ne doit pas fonctionner au ralenti, sinon cela réduirait sa durée et endommagerait le moteur.

- N'utilisez pas de couverture ou de chiffon pour envelopper le moteur ou borne de la pompe afin d'éviter le gel dans un environnement froid.

·La pompe ne doit pas fonctionner lorsque la température ambiante de tra est supérieure à 40 °C ou inférieure à 0 °C, ou lorsque la température est supérieure à 40 °C, sinon cela réduira la durée de vie de la pompe.

- Assurez-vous d'appliquer de l'eau plutôt que d'autres liquides sur la pompe - Il faut éviter d'exposer la pompe à la lumière directe du soleil ou à la sinon cela pourrait réduire sa durée de vie et provoquer un risque de fu - Ne démarrez pas la pompe lorsque l'eau n'est pas complètement remplie, sinon cela pourrait endommager le blocage mécanique et l'entraînement et réduire la durée de vie de la pompe.

- Dévissez un peu avec le tournevis et faites tourner avant de mettre sous tension. Pendant la période de transport, la pompe est parfois trouvée co fermement. Après avoir dévissé, il peut vérifier si l'arbre fonctionne normalement.

·Une fois la pompe installée, vérifiez manuellement si la pompe fonctionne correctement.

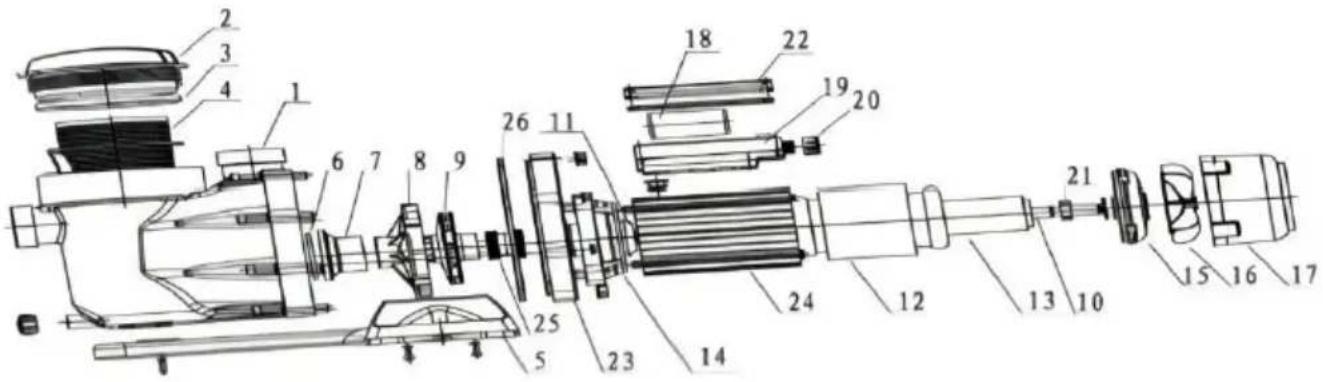

PUMP EXPLODED VIEW

NON.	Nom	NON.	Nom
1	Pompe corps	14	Pompe côté capot moteur
2	Grossier filtre couverture	15	Ventilateur côté moteur couverture
3	Grossier connecteur de filtr	16	Ventilateur
4	Soutien panier	17	Ventilateur couverture
5	Soutien base	18	Condenseur
6	En forme de O succion pièce jointe	19	Jonction boîte
7	Succion tuyau	20	Glen tête
8	Composants de diffusion	21	Palier
9	Turbine	22	Jonction boîte couverture
10	Moteur scellage articulation	23	Pompe couverture
11	Moteur scellage articulation	24	Stator logement
12	Stator	25	Mécanique blocage
13	Rotor	26	Pompe couverture plaque

SPECIFICATION PARAMETER

Modèle	SPP200E-II	SPP250E-II
Saisir	CA 220 V-240 V 5 Hz	CA 220 V-240 V 50
Puissance maximale	1100 W	1800 W
Q max	27800L/H	33000L/H
H max	1 7 m	16 m
Aspiration maximale	2,0 m	2m
Grain maximum	3 mm
Température de fonctionnement	0- 5 0°C ( liquide )
Calibre d'entrée/sortie	G 2 1/4 (vis mâle)1 1/2NPT (filetage interne)

- Ce pompe est requis à être situé à moins 3,5 m loin depuis le réservé conforme avec le Spécification des machines électriques à ba tension.

·Installation Guide

- Positions appropriées doivent être choisi à installer la pompe pour le avantage de tester et entretien. -Succion tuyau connexion.

A. Pour assurer l'effet d'étanchéité, utilisez du ruban Téflon sur tous articulations. B. La forme en O réservée les articulations n'ont pas besoin d'être utilisées Ruban téflon.

- Avance tuyau connexion.

C. Utilisation Téflon ruban adhésif sur pompe sortie, qui peut optimiser le performance et prévenir eau de fuite dans les composants de la pompe.

Si pompe ne le fera pas être utilisée poug terme, couper désactivé le puissance, vide le accumulé eau dans pompe, et serrer le drainage pr bas de le pompe.

Redémarrer la pompe après une longue période fermer

- Après sous tension, si le moteur n'a pas cours, je t peut être dû à adhésion de saleté dans pompe fin eau ou eau condensation.

- À ce moment, utilisation tournevis ou autre outils à tourner plusieurs tour sur le arrière côté de le moteur, puis la pompe peut fonctionner normale

- Ouvrir grossier filtre couverture et remplir suffisant eau. Fermer le couverture et faire bien sûr que le soupapes à l'intérieur du tuyau et la vanne de ont été fermées lorsque l'eau circule.

·Démarrez la pompe. Absorber eau à travers l'aspiration tuyau et ça commence à rugir. Observer si le eau entrante est rempli jusqu'à la panier de soutien à travers le transparent grossier filtre couverture. Le montant de l'eau est petit au début, puis augmentez progressivement jusémit à lit le grossier filtre bouche.

- Quand installer, le pompe devoir être à moins 0,5 m loin depuis le ré ou eau niveau, et d'au processus d'injection peut être répété selon les exigences.

CARE AND MAINTENANCE

Le panier filtrant intégré au réservoir de la pompe doit être inspecté et à intervalles réguliers. Ces paniers filtrants sont faciles à nettoyer. Retirez couvercle du réservoir pour exposer le panier filtrant. Retirez le panier et nettoyez-le. Inspectez le joint torique du couvercle, s'il est endommagé, remplacez-le. Remplacez le panier filtrant et réinstallez le couvercle. Serrez à la main uniquement.

Si votre piscine est désactivée jusqu'à la saison prochaine, veillez à protéger la pompe contre tout dommage. Vidangez complètement en retirant le bouchon de vidange fourni au bas du réservoir de la pompe. Ne remplacez pas le bouchon, mais rangez-le dans le panier-crépine pour l'hiver. Une

alternative consiste à retirer la pompe et à la ranger à l'intérieur dans un endroit chaud et sec.

Si la pompe est utilisée avec de l'eau de mer, il est nécessaire de la l'eau claire. Nous recommandons également de changer les joints avant la saison prochaine.

Il est également possible de laisser l'extrémité humide de la pompe et la tuyauterie intactes et de retirer et de stocker uniquement l'ensemble moteu turbine. Dans ce cas, retirez les vis reliant le moteur au réservoir. Protég pièces restantes de la pompe qui sont fixées au système contre l'accumu de liquide provenant de la pluie et de la neige.

Lors de la réactivation de la pompe, inversez la procédure ci-dessus.

Remplacez le joint torique du corps entre le réservoir et la plaque arrière est endommagé. Installez le bouchon de vidange. Vérifiez que l'arbre de pompe bouge librement. Amorcez la pompe comme ci-dessus et vérifiez la rotation de l'arbre de la pompe.

TROUBLESHOOTING

Faute

Cause

Pompe s'exécute sans pompageLà c'est un problème pour pompe opération

3) Pompe n'est pas rempli de ea u suffisante ;4) Pompe n'est pas vidé3) Aspiration tuyau/tuyau a saleté4) Lecouvercle du filtregrossier transparent n'a pas fermé correctement-Vérifier le panier de soutien-Appliquer une force uniforme à fermer5) Aspiration tuyau est aussi haut-Hauteur limite est de 3 m7) Lors de l'installation, le perte de pouvoir dépap pompe capacité-Recalculer la tension requise7) La saleté existe sur le mécanique blocage2) Mauvais sens de rotation (seulement le triphas pompe)-Inverser la direction de rotation2 ) Prise en charge du filtre grossier panier ou ou bouché-Faire le ménage panier de soutien3) Eau du réservoir niveau est aussi faible-Injecterdel'eauà plusde lamoitié réservoir capacité4) Le tuyau/la conduite d'aspiration est obstrué pa impuretés-Aspiration propre tuyau/tuyau
