SPP200E-II - Pompa wodna Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	SPP200E-II
Typ produktu	Filtrująca pompa odśrodkowa do basenu
Napięcie wejściowe	AC 220-240 V, 50 Hz
Maksymalna moc	1100 W
Maksymalne natężenie przepływu	27 800 l/h
Maksymalna wysokość tłoczenia	17 m
Maksymalna wysokość ssania	2,0 m
Maksymalna wielkość cząstek	3 mm
Temperatura robocza (ciecz)	0 - 50 °C
Przyłącze wlot/wylot	G 2 1/4 (gwint zewnętrzny) / 1 1/2 NPT (gwint wewnętrzny)
Główne funkcje	Filtracja wody basenowej, cyrkulacja, zasysanie
Rutynowa konserwacja	Regularne czyszczenie kosza filtra, kontrola uszczelek
Zimowanie	Całkowicie opróżnić pompę, wyjąć korek spustowy i przechowywać w suchym miejscu
Bezpieczeństwo	Nie uruchamiać na sucho, temperatura otoczenia między 0 a 40 °C, unikać mrozu i bezpośredniego nasłonecznienia
Części zamienne i naprawialność	O-ring, kosz filtra, wymienny zespół silnik-turbina
Dołączone akcesoria	Korek spustowy, przezroczysty filtr wstępny
Instalacja	Minimalna odległość 0,5 m od lustra wody, < 3,5 m od zbiornika, użyć taśmy PTFE na połączeniach gwintowanych

Często zadawane pytania - SPP200E-II Vevor

Jak odpowietrzyć pompę SPP200E-II ?

Otwórz pokrywę filtra wstępnego, napełnij wodą, aż kosz podporowy zostanie zanurzony, a następnie zamknij pokrywę. Upewnij się, że zawory obwodu są zamknięte, a następnie uruchom pompę. Woda powinna zacząć krążyć.

Co zrobić, jeśli pompa nie uruchamia się ?

Jeśli silnik nie obraca się, może wystąpić przywieranie z powodu zanieczyszczeń. Użyj śrubokręta, aby obrócić wał z tyłu silnika o kilka obrotów. Jeśli problem nadal występuje, sprawdź zasilanie.

Jak konserwować filtr pompy ?

Regularnie sprawdzaj kosz filtra znajdujący się pod przezroczystą pokrywą. Wyjmij go, wyczyść czystą wodą i sprawdź O-ring. Wymień go, jeśli jest uszkodzony. Umieść z powrotem i dokręć ręcznie.

Czy można używać pompy z wodą morską ?

Tak, ale konieczne jest przepłukanie pompy czystą wodą po każdym użyciu. Zalecamy również wymianę uszczelek mechanicznych przed następnym sezonem, aby uniknąć korozji.

Jak zimować pompę ?

Całkowicie opróżnij wodę z pompy, wyjmując korek spustowy na dnie zbiornika. Nie zakładaj korka z powrotem, schowaj go w koszu filtra. Można również wyjąć zespół silnik-turbina i przechowywać go w ciepłym, suchym miejscu.

Dlaczego pompa się obraca, ale nie pompuje ?

Możliwe przyczyny: pompa nie jest prawidłowo odpowietrzona, wąż ssący jest zatkany, pokrywa filtra nie jest dobrze zamknięta lub kosz podporowy jest brudny. Sprawdź te punkty i upewnij się, że wysokość ssania nie przekracza 3 m.

Jaka jest maksymalna dopuszczalna temperatura wody ?

Temperatura cieczy nie powinna przekraczać 50 °C. Temperatura otoczenia powinna wynosić od 0 do 40 °C dla optymalnej pracy.

Czy mogę użyć standardowego węża ogrodowego do przyłączy ?

Pompa jest wyposażona w przyłącza G 2 1/4 (gwint zewnętrzny) i 1 1/2 NPT (gwint wewnętrzny). Użyj taśmy PTFE na gwintach, aby zapewnić szczelność, z wyjątkiem O-ringów.

Co zrobić, jeśli silnik się przegrzewa ?

Sprawdź, czy pompa nie jest zatkana i czy woda prawidłowo krąży. Jeśli temperatura otoczenia jest wysoka (>40 °C), pompa może się przegrzewać. Upewnij się, że jest zainstalowana w cieniu i dobrze wentylowana.

Jak wymienić O-ring zbiornika ?

Zdejmij pokrywę zbiornika, usuń stary O-ring, wyczyść rowek, a następnie zamontuj nowy kompatybilny O-ring. Załóż pokrywę i dokręć ręcznie.

INSTRUKCJA OBSŁUGI SPP200E-II Vevor

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

FILTR POMPY OŚRODKOWEJ

INSTRUKCJA OBSŁUGI

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA PRZY UŻYTKOWANIU POMPY

·Pompa powinna być podłączona do uziemionego gniazdka.

- Wylot mocy nie powinien być skierowany na wodę, aby zmniejszyć ryzyko wycieku.

·Pompa nie może pracować na biegu jałowym, w przeciwnym razie skraca to żywotność pompy i może doprowadzić do uszkodzenia silnika.

- Nie należy owijać silnika ani zacisku pompy kocem lub materiałem, aby zapobiec ich zamarzaniu w zimnym otoczeniu.

- Pompa nie powinna pracować, gdy temperatura otoczenia podczas pracy wynosi 40°C lub więcej, lub 0°C lub mniej, w przeciwnym razie żywotność pompy ulegnie skróceniu.

·Pamiętaj, aby do pompy wlewać wodę, a nie inne płyny.

- Nie należy wystawiać pompy na bezpośrednie działanie promieni słonecznych lub deszczu, gdyż może to skrócić jej żywotność i spowodować ryzyko wybuchu.

- Nie uruchamiaj pompy, gdy nie jest ona całkowicie napełniona wodą, w przeciwnym razie może to spowodować uszkodzenie blokady mechanicznej napędu, a także skrócić żywotność pompy.

- Odkręć lekko śrubokrętem i obróć przed podłączeniem do prądu. Podczas transportu zdarza się, że pompa jest przyklejona mocno. Po odkręceniu należy sprawdzić, czy trzpień porusza się prawidłowo.

·Po zainstalowaniu pompy należy sprawdzić ręcznie, czy pompa działa prawidłowo.

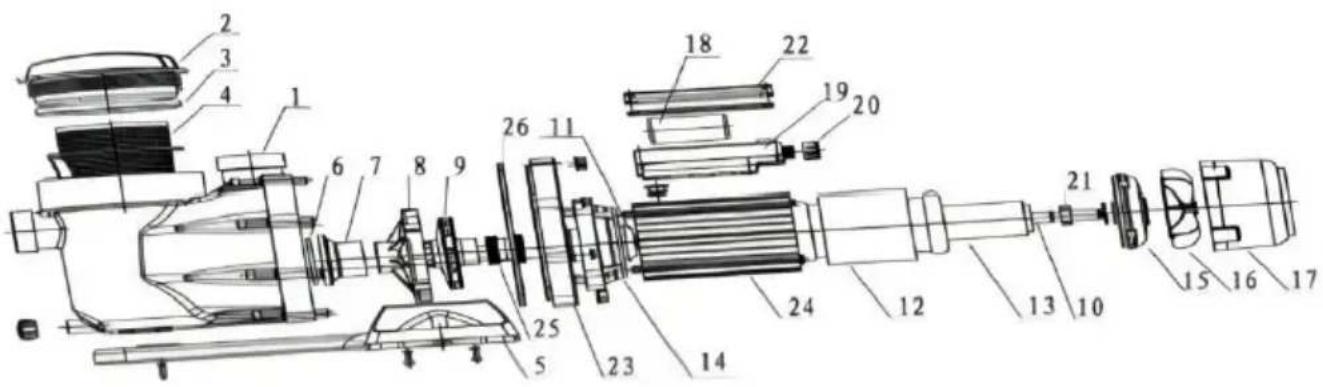

NIE.	Nazwa	NIE.	Nazwa
1	Pompa ciało	14	Pompa strona pokrywa silnik
2	Gruboziarnisty filtr okładka	15	Wentylator strona silnik okładka
3	Gruboziarnisty złącze filtra	16	Wentylator
4	Wsparcie koszyk	17	Wentylator okładka
5	Wsparcie opierać	18	Skraplacz
6	W kształcie litery O ssanie załącznik	19	Węzeł skrzynka
7	Ssanie rura	20	Dolina górska głowa
8	Składniki dyfuzyjne	21	Łożysko
9	Turbina	22	Węzeł skrzynka okładka
10	Silnik opieczętowanie wspóln	23	Pompa okładka
11	Silnik opieczętowanie wspóln	24	Stojan mieszkania
12	Stojan	25	Mechaniczny bloking
13	Wirnik	26	Pompa okładka płyta

SPECYFIKACJA PARAMETR

Model	SPP200E-II	SPP250E-II
Wejście	AC220V-240V 50Hz	AC220V-240V 50Hz
Maksymalna moc	1100 W	1800 W
Maksymalny Q	27800 l/godz.	33000l/godz.
H maks.	1 7 minut	16 minut
Maksymalna siła ssania	2,0 mln	2m
Maksymalne ziarno	3mm
Temperatura pracy	0- 5 0°C ( ciecz )
Kaliber wlotowy/wylotowy	G 2 1/4 (śruba męska)1 1/2NPT (gwint wewnętrzny)

·Pompa ta musi być umieszczona co najmniej 3,5 m od zbiornika, rura współpracująca z nią zgodnie ze specyfikacją maszyn elektrycznych niskiego napięcia.

·Instalacja przewodnika

- Należy wybrać odpowiednie pozycje, aby zainstalować pompę z korzyścią dla testowania i konserwacji. ·Połączenie rury ssącej.

A. Aby zapewnić efekt uszczelnienia, należy użyć taśmy teflonowej na wszystkich złączach. B. Złącza z uszczelką typu O-ring nie wymagają taśmy teflonowej.

- Połączenie rury wylotowej.

C. Użyj taśmy teflonowej na wylocie pompy, co może zwiększyć wydajność i zapobiec przeciekaniu wody do elementów pompy.

Jeśli pompa nie będzie używana przez dłuższy czas, odłącz zasilanie, opróżnij nagromadzoną wodę z pompy i dokręć korek spustowy na spodzie pompy.

Ponowne uruchomienie pompy po długim okresie zamknięcia

·Po włączeniu zasilania, jeśli silnik nie działa, może to być spowodowane przyczepnością brudu w pompie lub kondensacją wody.

·W takim przypadku użyj śrubokręta lub innego narzędzia, aby obrócić kilka razy tylną stronę silnika, a pompa może pracować normalnie.

·Otwórz pokrywę filtra wstępnego i napełnij go wystarczającą ilością wody. Zamknij pokrywę i upewnij się, że zawory w rurze i zawór selekcyjny są zamknięte, gdy woda krąży.

·Uruchom pompę. Woda jest zasysana przez rurę ssącą i pompa zaczyna pracować. Obserwuj, czy woda dopływająca wypełnia kosz podporowy przez przezroczystą pokrywę filtra wstępnego. Ilość wody jest początkowo mała, a następnie stopniowo wzrasta, aż do wypełnienia filtra wstępnego.

Podczas instalacji pompa powinna znajdować się co najmniej 0,5 m od poziomu wody, a wtrysk wody może być powtarzany w razie potrzeby.

KONSERWACJA I UTRZYMANIE

Kosz filtra wbudowany w zbiornik pompy należy regularnie sprawdzać i czyścić. Kosze filtra są łatwe do czyszczenia. Zdejmij pokrywę zbiornika, a odsłonisz kosz filtra. Wyjmij kosz i wyczyść. Sprawdź pierścień uszczelniający pokrywy i wymień go, jeśli jest uszkodzony. Wymień kosz filtra i ponownie załóż pokrywę. Dokręcaj tylko ręcznie.

Jeśli basen będzie wyłączony z użytku do następnego sezonu, należy zadbać o ochronę pompy przed uszkodzeniem. Całkowicie opróżnij basen, wyjmując korek spustowy znajdujący się na spodzie zbiornika pompy. Nie zakładaj korka z powrotem, ale przechowuj go w koszyku filtra na zimę. Innym rozwiązaniem jest wyjęcie pompy i przechowywanie jej w ciepłym, suchym pomieszczeniu. Jeżeli pompa będzie używana z wodą morską, konieczne będzie przepłukanie jej czystą wodą. Zalecamy również wymianę uszczelek przed następnym

sezonem.

Można również pozostawić część mokrą pompy oraz rurociągi w nienaruszonym stanie, a jedynie wyjąć i schować zespół silnika i wirnika. W takim przypadku należy odkręcić śruby mocujące silnik do zbiornika.

Pozostałe części pompy, które są przymocowane do systemu, należy zabezpieczyć przed gromadzeniem się cieczy z deszczu i śniegu.

Przy ponownym uruchomieniu pompy należy wykonać powyższą procedurę w odwrotnej kolejności. Wymień pierścień uszczelniający pomiędzy zbiornikiem a tylną płytą, jeśli jest uszkodzony. Zamontuj korek spustowy. Sprawdź, czy wał pompy porusza się swobodnie. Zalej pompę wodą w sposób opisany powyżej i sprawdź, czy wał pompy obraca się.

ROZWIĄZYWANIE PROBLEMÓW

Wada	Przyczyna
Pompa biegnie bez pompowanie	11) Pompa nie jest wypełniony wystarczająca ilość wody;12) Pompa nie jest opróżniony3) Ssanie rura/wąż ma brud4) Przezroczysty filtr gruboziarnisty c nie jest zało zamknij d odpowiednio-Sprawdzać ten koszyk podporowy-Zastosuj równomierną siłę Do zamknąć5) Ssanie rura Jest zbyt wysoki-Wysokość limit jest 3m11) Podczas instalacji strata moc przekroczyć s te pojemność-Przelicz wymagane napięcie7) Istnieje brud ten mechaniczny bloking
Tam jest problemem do pompy działanie	6) Niewłaściwy kierunek obrotów (tylko ten trójfazo pompa)-Zmień kierunek z obrót2 ) Obsługa filtra grubego koszyk Lub filtr Jest b zatkany-Czysty koszyk podporowy3) Woda zbiornikowa poziom Jest zbyt Niski-Wstrzyknąćwodę w ilościwiększejniż połowa zbion pojemność4) Rura/wąż ssący jest zatkany przez zanieczyszcz-Czyste ssanie rura/wąż
