SPP200E-II - Waterpomp Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	SPP200E-II
Producttype	Centrifugaal filterpomp voor zwembad
Ingangsspanning	AC 220-240 V, 50 Hz
Maximaal vermogen	1100 W
Maximaal debiet	27 800 L/u
Maximale opvoerhoogte	17 m
Maximale zuighoogte	2,0 m
Maximale deeltjesgrootte	3 mm
Bedrijfstemperatuur (vloeistof)	0 - 50 °C
Aansluiting inlaat/uitlaat	G 2 1/4 (mannetje) / 1 1/2 NPT (binnendraad)
Hoofdfuncties	Filtratie van zwembadwater, circulatie, zuiging
Regelmatig onderhoud	Regelmatig reinigen van de filtermand, controle van afdichtingen
Overwinteren	Pomp volledig leegmaken, aftapplug verwijderen en op een droge plaats bewaren
Veiligheid	Niet droog laten draaien, omgevingstemperatuur tussen 0 en 40 °C, vorst en direct zonlicht vermijden
Reserveonderdelen en repareerbaarheid	O-ring, filtermand, verwijderbare motor-turbine eenheid
Meegeleverde accessoires	Aftapplug, doorzichtige groffilter
Installatie	Minimale afstand van 0,5 m tot wateroppervlak, < 3,5 m tot reservoir, gebruik teflontape op schroefdraadaansluitingen

Veelgestelde vragen - SPP200E-II Vevor

Hoe de pomp SPP200E-II aanzuigen?

Open het deksel van de groffilter, vul met water tot de steunmand ondergedompeld is, sluit dan het deksel. Zorg ervoor dat de kleppen van het circuit gesloten zijn, start dan de pomp. Het water moet beginnen te circuleren.

Wat te doen als de pomp niet start?

Als de motor niet draait, kan er vastzitten door onzuiverheden. Gebruik een schroevendraaier om de as aan de achterkant van de motor een paar keer te draaien. Als het probleem aanhoudt, controleer dan de stroomvoorziening.

Hoe het filter van de pomp onderhouden?

Inspecteer regelmatig de filtermand onder het doorzichtige deksel. Verwijder hem, reinig hem met helder water en controleer de O-ring. Vervang hem als hij beschadigd is. Plaats terug en handvast aandraaien.

Kan de pomp met zeewater worden gebruikt?

Ja, maar het is verplicht om de pomp na elk gebruik te spoelen met helder water. We raden ook aan om de mechanische afdichtingen voor het volgende seizoen te vervangen om corrosie te voorkomen.

Hoe de pomp overwinteren?

Laat de pomp volledig leeglopen door de aftapplug onderaan het reservoir te verwijderen. Plaats de plug niet terug, berg hem op in de filtermand. U kunt ook de motor-turbine-eenheid verwijderen en op een warme, droge plaats opslaan.

Waarom draait de pomp maar pompt niet?

Mogelijke oorzaken: de pomp is niet correct aangezogen, de zuigslang is verstopt, het filterdeksel is niet goed gesloten of de steunmand is vuil. Controleer deze punten en zorg ervoor dat de zuighoogte niet meer dan 3 m bedraagt.

Wat is de maximaal toegestane watertemperatuur?

De vloeistoftemperatuur mag niet hoger zijn dan 50 °C. De omgevingstemperatuur moet tussen 0 en 40 °C liggen voor een optimale werking.

Kan ik een standaard tuinslang gebruiken voor de aansluitingen?

De pomp is uitgerust met aansluitingen G 2 1/4 (mannetje) en 1 1/2 NPT (binnendraad). Gebruik teflontape op de schroefdraden voor afdichting, behalve op de O-ringen.

Wat te doen als de motor oververhit raakt?

Controleer of de pomp niet verstopt is en het water goed circuleert. Als de omgevingstemperatuur hoog is (>40 °C), kan de pomp oververhit raken. Zorg ervoor dat hij in de schaduw en goed geventileerd is geïnstalleerd.

Hoe de O-ring van het reservoir vervangen?

Verwijder het deksel van het reservoir, verwijder de oude O-ring, maak de groef schoon, installeer dan een nieuwe compatibele O-ring. Plaats het deksel terug en draai het handvast aan.

GEBRUIKSAANWIJZING SPP200E-II Vevor

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

VEILIGHEIDSALARMERING BIJ GEBRUIK VAN DE POMP

· De pomp moet worden aangesloten op een geaard stopcontact.

- De krachtuitlaat zal geen water spuiten, dus wat betreft het verminderen van het risico op lekkage.

- De pomp mag niet stationair draaien, anders wordt de levensduur verkort en raakt de motor beschadigd.

- Gebruik geen deken of doek om de motor- of pompaansluiting te wikkelen om bevriezing in een koude omgeving te voorkomen.

- De pomp mag niet draaien als de omgevingstemperatuur lager is dan 40°C of hoger dan 40°C, anders wordt de levensduur van de pomp verkort.

· Zorg ervoor dat u water en geen andere vloeistoffen in de pomp doet.

- Stel de pomp niet bloot aan direct zonlicht of regen, anders kan dit de levensduur van de pomp verkorten en kan er lekkage ontstaan.

- Start de pomp niet als de watertank niet volledig gevuld is. Anders kan mechanische blokkering en aandrijving beschadigd raken en kan de levensduur van de pomp worden verkort.

- Draai de pomp een beetje los met de schroevendraaier en draai hem voordat u hem onder spanning zet. Tijdens het transport kan het voorkomen dat de pomp vastzit. Na het losdraaien kan gecontroleerd worden of deze normaal loopt.

- Controleer na installatie van de pomp of deze handmatig goed werkt.

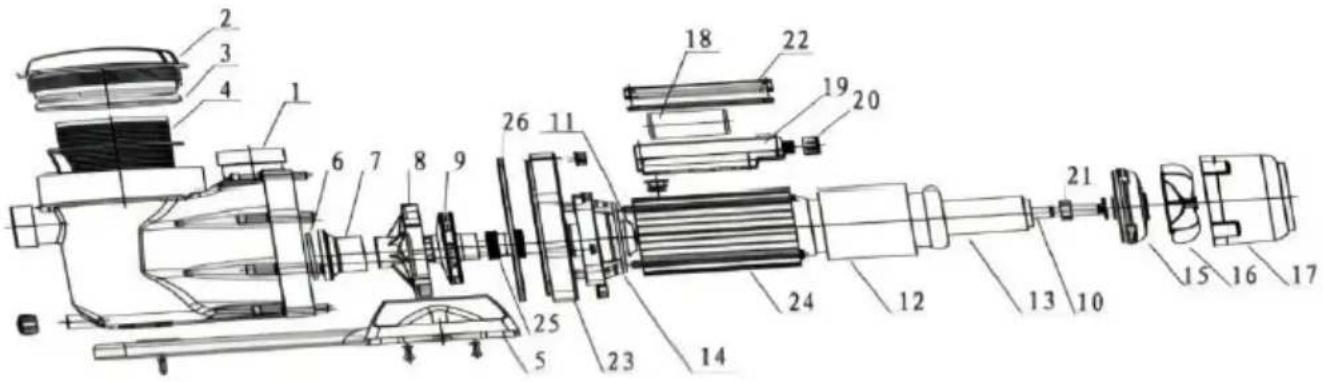

EXPLOSIETEKENING VAN DE POMP

NEE.	Naam	NEE.	Naam
1	Pomp lichaam	14	Pomp kant motorkap
2	Ruw filter omslag	15	Fan kant motor omslag
3	Ruw filteraansluiting	16	Fan
4	Steun mand	17	Fan omslag
5	Steun baseren	18	Condensator
6	O-vormig zuigkracht bijlage	19	Knooppunt doos
7	Zuigen pijp	20	Glen hoofd
8	Diffusiecomponenten	21	Handelswijze
9	Turbine	22	Knooppunt doos omslag
10	Motor verzegeling gewricht	23	Pomp omslag
11	Motor verzegeling gewricht	24	Stator huisvesting
12	Stator	25	Mechanisch blokkeren
13	Rotor	26	Pomp omslag bord

SPECIFICATIEPARAMETER

Model	SPP200E-II	SPP250E-II
Invoer	AC220V-240V 50Hz	AC220V-240V 50Hz
Maximaal vermogen	1100W	1800W
Q-maximaal	27800L/U	33000L/U
H-maximaal	1 7 minuten	16 minuten
Maximale zuigkracht	2,0m	2m
Maximale korrel	3mm
Bedrijfstemperatuur	0- 5 0°C ( Vloeibaar )
Inlaat-/uitlaatkaliber	G 2 1/4 (Mannelijke schroef)1 1/2NPT (binnendraad)

· Deze pomp moet op minstens 3,5 m afstand van de reservoir worden geplaatst, overeenkomstig de specificatie van een laagspanningsmachine.

Installatiegids

- Correcte posities zijn vereist om de pomp te installeren voor het gemak van testen en onderhoud. - Zuigleiding aansluiten.

A. Om het afdichtingseffect te garanderen, gebruik teflontape op alle verbindingen.

B. De gereserveerde O-vormige verbindingen hoeven geen teflontape te gebruiken.

·Persleiding aansluiten.

C. Gebruik teflontape op de pompuitlaat, wat de prestaties kan optimaliseren en waterlekkage naar de pompcomponenten kan voorkomen.

Als de pomp langere tijd niet wordt gebruikt, knip dan de stroom af, laat het opgehoopte water uit de pomp lopen en draai de aftapplug aan de onderkant van de pomp los.

Pomp opnieuw opstarten na een lange periode van uitschakeling

- Na het inschakelen, als de motor niet draait, kan dit te wijten zijn aan vuil dat aan het pompeinde is gehecht of aan watercondensatie.

·Draai in dat geval met een schroevendraaier of ander gereedschap meerdere rondes aan de achterkant van de motor, dan kan de pomp normaal werken.

- Open het groffilterdeksel en vul voldoende water. Sluit het deksel en zorg ervoor dat de kleppen in de leiding en de selectieklep gesloten zijn wanneer het water circuleert.

- Start de pomp. Het water wordt door de zuigleiding opgezogen en het begint te brullen. Observeer of het binnenkomende water tot aan de steunmand is gevuld door het transparante groffilterdeksel. De hoeveelheid water is aanvankelijk klein en neemt dan geleidelijk toe tot de groffiltermond.

- Bij installatie moet de pomp zich op minstens 0,5 m afstand van het reservoir of waterniveau bevinden, en het injectieproces kan indien nodig worden herhaald.

ZORG EN ONDERHOUD

De zeefkorf die in de pomptank is ingebouwd, moet regelmatig worden geïnspecteerd en gereinigd. Deze zeefkorven zijn eenvoudig te reinigen. Verwijder het tankdeksel om de zeefkorf bloot te leggen. Verwijder en reinig deze. Controleer de o-ring van het deksel en vervang deze als deze beschadigd is. Vervang de zeefkorf en plaats het deksel terug. Draai alleen met de hand vast.

Als u uw zwembad tot het volgende seizoen buiten gebruik stelt, moet u zorgen dat het pompgedeelte niet beschadigd raakt. Laat het water volledig leeglopen door de aftapplug aan de onderkant van het pompreservoir te verwijderen. Plaats de plug niet terug, maar bewaar deze in de zeefmand tijdens de winter. Een alternatief is om de pomp te verwijderen en deze binnenshuis op te bergen.

op een warme, droge plaats.

Als de pomp met zeewater wordt gebruikt, is het noodzakelijk om deze met schoon water door te spoelen. Wij adviseren ook om de afdichtingen voor het volgende seizoen te vervangen.

Het is ook mogelijk om het natte uiteinde van de pomp en de leidingen te laten zitten en alleen de motor en waaier te verwijderen en op te bergen. Verwijder in dat geval de schroeven van de motor en de tank. Bescherm de overige pomponderdelen die aan het systeem zijn bevestigd tegen ophoping van vloeistof door regen en sneeuw.

Wanneer u de pomp opnieuw activeert, moet u de bovenstaande procedure in omgekeerde volgorde uitvoeren. Vervang de O-ring van de behuizing tussen de tank en de achterplaat als deze beschadigd is. Plaats de aftapplug terug. Controleer of de pompas vrij kan bewegen. Vul de pomp zoals hierboven beschreven en controleer de rotatie van de pompas.

PROBLEEMOPLOSSING

Schuld	Oorzaak
Pomp loopt zonder pompe	13) Pomp is niet gevuld met voldoende water;14) Pomp wordt niet geleegd3) Zuigen pijp/slang heeft vuil4)Transparant grof filterdeksel is niet geweest gesl juiste manier-Rekening de ondersteuningsmand-Pas gelijkmatige kracht toe naar dichtbij5) Zuigen pijp is te hoog-Hoogte beperken is 3m12) Bij installatie is de verlies van stroom oversch pomp capaciteit-Bereken de benodigde spanning opnieuw7) Er is vuil aanwezig de mechanisch blokkeren
Daar is een probleem voor pomp operatie	7) Verkeerde draairichting (alleen de drie-fase pom -De richting omkeren van rotatie2 ) Groffilterondersteuning mand of zeef is vies o -Schoon ondersteuningsmand3) Reservoirwater niveau is te laag -Injecteer meerdan de helft van hetwater reservo4) Zuigleiding/slang is verstopt door onzuiverheden -Schone zuigkracht pijp/slang
