SPP200E-II - Pompa dell'acqua Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	SPP200E-II
Tipo di prodotto	Pompa centrifuga filtrante per piscina
Tensione di ingresso	CA 220-240 V, 50 Hz
Potenza massima	1100 W
Portata massima	27 800 L/h
Altezza di mandata massima	17 m
Altezza di aspirazione massima	2,0 m
Dimensione massima delle particelle	3 mm
Temperatura di funzionamento (liquido)	0 - 50 °C
Raccordo ingresso/uscita	G 2 1/4 (filettatura maschio) / 1 1/2 NPT (filettatura interna)
Funzioni principali	Filtrazione dell'acqua della piscina, circolazione, aspirazione
Manutenzione ordinaria	Pulizia regolare del cestello filtrante, controllo delle guarnizioni
Svernamento	Svuotare completamente la pompa, rimuovere il tappo di scarico e conservare in un luogo asciutto
Sicurezza	Non far funzionare a secco, temperatura ambiente tra 0 e 40 °C, evitare il gelo e l'esposizione diretta al sole
Pezzi di ricambio e riparabilità	Guarnizione torica, cestello filtrante, gruppo motore-turbina rimovibile
Accessori forniti	Tappo di scarico, filtro grossolano trasparente
Installazione	Distanza minima di 0,5 m dal livello dell'acqua, < 3,5 m dal serbatoio, utilizzare nastro in Teflon sui raccordi filettati

Domande frequenti - SPP200E-II Vevor

Come adescare la pompa SPP200E-II?

Aprire il coperchio del filtro grossolano, riempire d'acqua fino a quando il cestello di supporto è sommerso, quindi chiudere il coperchio. Assicurarsi che le valvole del circuito siano chiuse, quindi avviare la pompa. L'acqua dovrebbe iniziare a circolare.

Cosa fare se la pompa non si avvia?

Se il motore non gira, potrebbe esserci un grippaggio dovuto a impurità. Utilizzare un cacciavite per girare l'albero sul retro del motore di alcuni giri. Se il problema persiste, controllare l'alimentazione elettrica.

Come mantenere il filtro della pompa?

Ispezionare regolarmente il cestello filtrante situato sotto il coperchio trasparente. Rimuoverlo, pulirlo con acqua pulita e controllare la guarnizione torica. Sostituirla se danneggiata. Rimettere in posizione e serrare a mano.

Si può usare la pompa con acqua di mare?

Sì, ma è indispensabile risciacquare la pompa con acqua pulita dopo ogni utilizzo. Raccomandiamo inoltre di cambiare le guarnizioni meccaniche prima della prossima stagione per evitare la corrosione.

Come svernare la pompa?

Svuotare completamente l'acqua dalla pompa rimuovendo il tappo di scarico sul fondo del serbatoio. Non rimettere il tappo, riporlo nel cestello filtrante. È anche possibile rimuovere il gruppo motore-turbina e conservarlo in un luogo caldo e asciutto.

Perché la pompa gira ma non pompa?

Cause possibili: la pompa non è adescata correttamente, il tubo di aspirazione è ostruito, il coperchio del filtro non è ben chiuso, o il cestello di supporto è sporco. Verificare questi punti e assicurarsi che l'altezza di aspirazione non superi i 3 m.

Qual è la temperatura massima dell'acqua tollerata?

La temperatura del liquido non deve superare i 50 °C. La temperatura ambiente deve essere compresa tra 0 e 40 °C per un funzionamento ottimale.

Posso usare un tubo da giardino standard per i raccordi?

La pompa è dotata di raccordi G 2 1/4 (filettatura maschio) e 1 1/2 NPT (filettatura interna). Utilizzare nastro in Teflon sulle filettature per garantire la tenuta, tranne che sulle guarnizioni toriche.

Cosa fare se il motore si surriscalda?

Verificare che la pompa non sia ostruita e che l'acqua circoli bene. Se la temperatura ambiente è elevata (>40 °C), la pompa può surriscaldarsi. Assicurarsi che sia installata all'ombra e ben ventilata.

Come sostituire la guarnizione torica del serbatoio?

Rimuovere il coperchio del serbatoio, togliere la vecchia guarnizione torica, pulire la scanalatura, quindi installare una nuova guarnizione torica compatibile. Rimettere il coperchio e serrare a mano.

MANUALE UTENTE SPP200E-II Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

POMPA CENTRIFUGA FILTRO

MANUALE OPERATIVO

MODELLO: SPP200E-II / SPP250E-II

Attenzione: per ridurre il rischio di lesioni, l'utente deve le attentamente il manuale di istruzioni.

SAFETY ALERT ON PUMP USE

·Pompa deve collegare con a terra presa.

- Potenza presa non deve essere acqua spruzzata, quindi per quanto riguarda rosso uce IL rischio di perdite.

·La pompa non deve funzionare a vuoto, altrimenti si riduce la durata uti pompa e si danneggia il motore.

·Non utilizzare coperte o panni per avvolgere il motore o il terminale dell pompa, per evitare che congelino in un ambiente freddo.

- La pompa non deve funzionare quando la temperatura ambiente di lavoro 40°C superiore o 0°C inferiore, oppure quando la temperatura è superiore a 40°C, altrimenti si ridurrà la durata utile della pompa.

·Assicurarsi di utilizzare acqua anziché altri liquidi nella pompa.

- Evitare di esporre la pompa alla luce solare diretta o alla pioggia, altrir durata utile della pompa potrebbe ridursi e si potrebbe verificare un rischi perdite.

·Non avviare la pompa quando l'acqua non è completamente riempita, altr si potrebbero danneggiare il blocco meccanico e la trasmissione, riducendo durata utile della pompa.

- Svitare un po' con il cacciavite e ruotare prima di dare energia. Durante periodo di trasporto, la pompa può occasionalmente risultare incollata saldamente. Dopo averlo svitato, è possibile verificare se l'albero funziona normalmente.

·Dopo aver installato la pompa, verificare manualmente che funzioni correttamente.

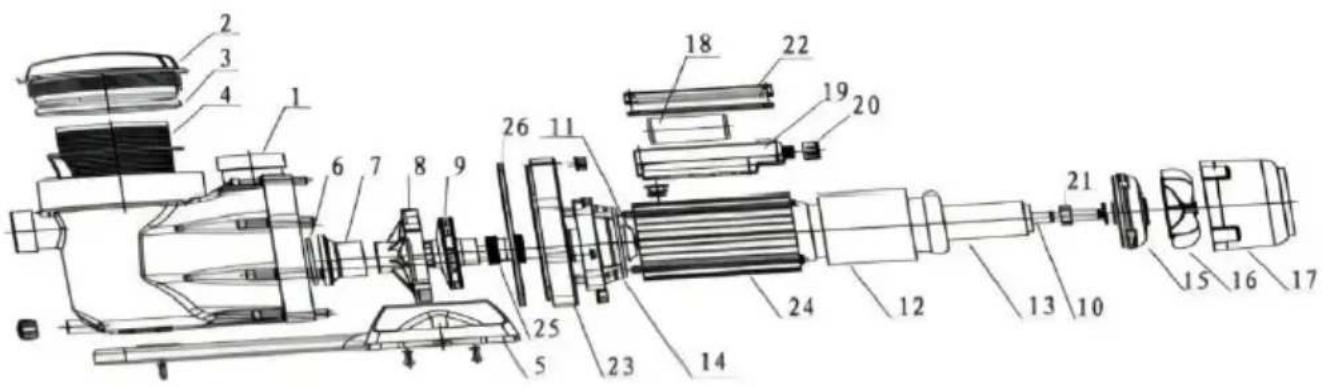

PUMP EXPLODED VIEW

NO.	Nome	NO.	Nome
1	Pompa corpo	14	Pompa lato copertura moto
2	Grossolano filtro copertina	15	Fan lato motore copertina
3	Grossolano connettore filtro	16	Fan
4	Supporto cestino	17	Fan copertina
5	Supporto base	18	Condensatore
6	A forma di O aspirazione allegato	19	Giunzione scatola
7	Aspirazione tubo	20	Valletta Testa
8	Componenti di diffusione	21	Cuscinetto
9	Turbina	22	Giunzione scatola copertina
10	Motore sigillatura giunto	23	Pompa copertina
11	Motore sigillatura giunto	24	Statore alloggio
12	Statore	25	Meccanico Bloccare
13	Rotore	26	Pompa copertina piatto

SPECIFICATION PARAMETER

Modello	SPP200E-II	SPP250E-II
Ingresso	AC220V-240V 50Hz	AC220V-240V 50Hz
Potenza massima	1100W	1800W
Quantità massima	27800L/ora	33000L/H
Altezza massima	1 7 metri	16 metri
Aspirazione massima	2,0 milioni	2 milioni
Grano massimo	3 millimetri
Temperatura di esercizio	0- 5 0°C ( Liquido )
Calibro di ingresso/uscita	G 2 1/4 (Vite maschio)1 1/2NPT (filettatura interna)

·Questo pompa È necessario A Essere situato A meno 3,5m lontano da serbatoio tubo implicando con IL specifiche delle macchine elettriche a bassa tensione.

·Installazione Guida

- Posizioni appropriate sono tenuti ad essere selezionato A installare la pompa per IL beneficio Di prova in corso E manutenzione. ·Aspirazione tubo connessione.

A. Per garantire l'effetto sigillante, utilizzare nastro in teflon su Tutto giunti B. La forma di O riservata le giunture non hanno bisogno di essere usate Nastro di teflon.

·Anticipo tubo connessione.

C.Utilizzare Teflon nastro SU pompa presa, che Potere ottimizzare IL prestazione E impedire acqua da perdita in i componenti della pompa.

Se pompa non Essere usato per lungo termine, taglio spento IL potere, vuoto IL accumulato acqua In pompa, e stringere il drenaggio ta SU metter il fondo a Di IL pompa.

Riavviare la pompa dopo un lungo periodo di inattività fermare

·Dopo energizzato, se il motore non lo fa correre, io Maggio e s s e r A IL adesione Di sporco In pompa FINE acqua O acqua condensazione. ·A Questo momento, uso cacciavite O altro utensili A ruotare parecchi giri SU IL posteriore lato Di IL motore, quindi la pompa può funzionare normalmente .

·Aprire grossolano filtro copertina E riempire sufficiente acqua. Chiudi IL coprire, e Fare Sicuro Quello IL valvole all'interno del tubo e la valvola (selezione sono state chiuse quando l'acqua è in circolazione.

·Avviare la pompa. Assoluto rb acqua Attraverso l'aspirazione tubo e inizia ruggire.Osservare se IL acqua in entrata è riempito fino al cestino di sup Attraverso IL trasparente grossolano filtro coprire.Il quantità Di l'acqua è inizialmente piccolo, e poi aumentare gradualmente sinorieanpie IL grossolano filtro bocca.

- Quando installare, il pompa deve Essere A meno 0,5 metri lontano da serbatoio O acqua livello,e acqua processo di iniezione può essere ripetuto a seconda delle esigenze.

CARE AND MAINTENANCE

Il cestello filtrante incorporato nel serbatoio della pompa deve essere ispezionato e pulito a intervalli regolari. Questi cestelli filtranti sono facili c'pulire. Rimuovere il coperchio del serbatoio per esporre il cestello filtrante. Rimuovere il cestello e pulirlo. Ispezionare l'O-ring del coperchio, se danneggiato, sostituirlo. Sostituire il cestello filtrante e reinstallare il coperch Serrare solo a mano.

Se la piscina viene disattivata fino alla stagione successiva, è necessario prestare attenzione a proteggere la pompa da eventuali danni. Svuotare completamente l'acqua rimuovendo il tappo di scarico presente sul fondo o serbatoio della pompa. Non sostituire il tappo, ma conservarlo nel cestello filtro per l'inverno. Un'alternativa è quella di rimuovere la pompa e conser

al chiuso, in un luogo caldo e asciutto.

Se la pompa viene utilizzata con acqua di mare è necessario lavarla cor acqua pulita. Si consiglia inoltre di sostituire le guarnizioni prima della sta successiva.

È anche possibile lasciare intatte la parte umida della pompa e le tubazi rimuovere e conservare solo il gruppo motore e girante. In questo caso, rimuovere le viti del motore dal serbatoio. Proteggere le restanti parti della pompa collegate al sistema dall'accumulo di liquidi dovuti a pioggia e nev Per riattivare la pompa, invertire la procedura sopra descritta. Sostituire l'O-ring del corpo tra il serbatoio e la piastra posteriore se danneggiato. Installare il tappo di scarico. Controllare che l'albero della pompa si muov liberamente. Adescare la pompa come sopra descritto e controllare la rotazione dell'albero della pompa.

TROUBLESHOOTING

Colpa	Causa
Pompa corre senza pompaggio	7) Pompa non è riempito con ac qu a sufficient8) Pompa non è svuotato3) Aspirazione tubo/tubo flessibile ha sporco4) Il coperchiotrasparente del filtro grossolano non Chiuso correttamente-Controllo IL cestino di supporto-Applicare una forza uniforme A vicino5) Aspirazione tubo È pure alto-Altezza limite è 3m9) Quando si installa, il perdita di energia supera capacità-Ricalcolare la tensione richiesta7) Lo sporco esiste su IL meccanico Bloccare
Là è un problema per pompa operazione	4) Senso di rotazione sbagliato (soltanto IL trifase pompa)-Invertire la direzione Di rotazione2 ) Supporto filtro grossolano cestino O filtro È s intasato-Pulito cestino di supporto3) Acqua di riserva livello È pure Basso-Iniettareacquaper più dellametà del serbatoio capa4) Il tubo/tubo di aspirazione è intasato di impurit-Aspirazione pulita tubo/tubo flessibile

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importato negli USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351
