MANUALE UTENTE NMBP06-G800-12pro Vevor

Supporto tecnico e certificato di garanzia elettronica

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

BARCA VASCHE PER VIVI

POMPA AERATORE

MODELLO: NMBP06-G500-12pro

NMBP06-G800-12pro

NMBP06-G1100-12pro

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci contattaci:

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Sicurezza dell'utente:

Norme di sicurezza generali. Queste sono le norme di sicurezza che si applicano:

• Mantenere sempre pulita l'area di lavoro
• Prestare attenzione ai rischi presentati dai gas e dai vapori nell'area di lavoro
• Evita tutti i pericoli elettrici. Fai attenzione ai rischi di scosse elettriche o pericoli di arco elettrico
• Tenere sempre presente il rischio di annegamento, incidenti elettrici e ustioni

! PERICOLO: Questo prodotto non è destinato al controllo dei danni o alla gestione di allagamenti derivanti da danni allo scafo. Questo

il prodotto è destinato all'uso in sistemi di pompaggio di sentina per piccole imbarcazioni con una lunghezza dello scafo fino a 24 metri. I sistemi di pompaggio di sentina sono limitati a normali quantità di acqua in un'imbarcazione intatta a causa di spruzzi, pioggia, infiltrazioni, versamenti e occasionali piccole quantità di acqua trasportate dai movimenti delle imbarcazioni in condizioni meteorologiche avverse. Utilizzo del prodotto in qualsiasi altro modo potrebbe causare inondazioni, danni catastrofici all'imbarcazione, gravi lesioni personali o morte.

! ATTENZIONE: Questa pompa è progettata per l'uso ESCLUSIVAMENTE con acqua dolce e acqua salata. Utilizzare con qualsiasi altra acqua pericolosa, materiali caustici o corrosivi potrebbero danneggiare la pompa e l'ambiente circostante, possibile esposizione a sostanze pericolose e lesioni.

Spiegazione:

I. I raccordi sono progettati come un giunto di collegamento rapido diviso, che adotta il design diviso del controdado. Questa soluzione può smontare e sostituire rapidamente il raccordo senza smontare il tubo dell'acqua, il che può soddisfare le esigenze della maggior parte degli utenti. Il controdado è universale. Raccordo da 1-1/8"29 mm 90° venduto separatamente con funzione di rotazione a 360° per soddisfare qualsiasi requisito di angolazione.

Funzione di rotazione

Raccordo angolare opzionale

1-1/8" (29 mm)

Sostituire il modulo motore

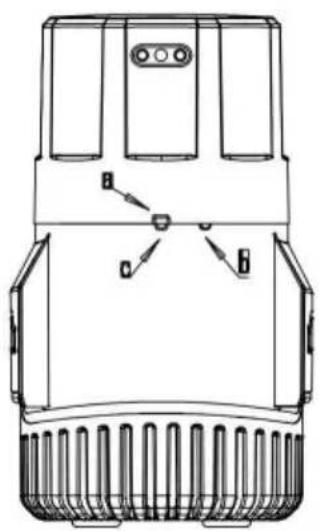

Rimuovere il modulo motore:

a b c

Figure 1

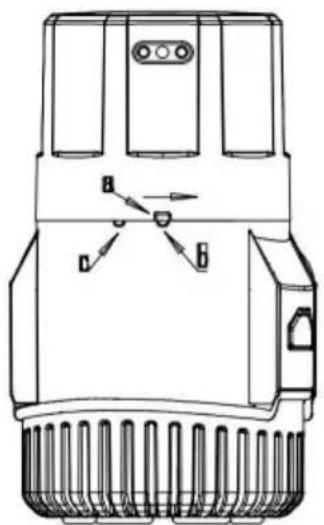

1. Ruotare il coperchio del motore in modo che il punto convesso a ruoti dal punto convesso c al punto convesso punto b, come mostrato nelle figure 1 e 2;
2. Estrarre il coperchio del motore (ovvero il modulo motore), come mostrato nella Figura 3.

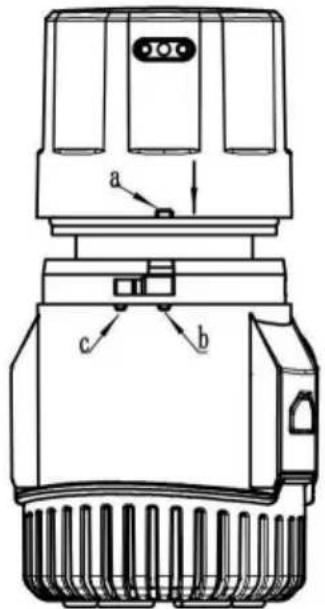

Install motor module:

a c b

Figure 4

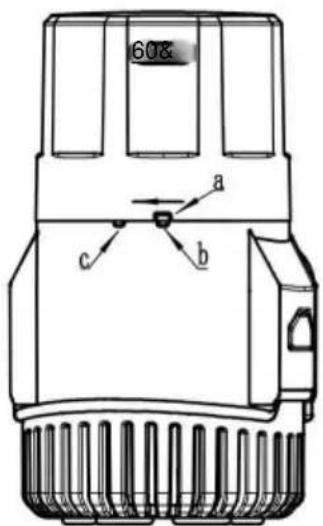

60& a b c

Figura 5

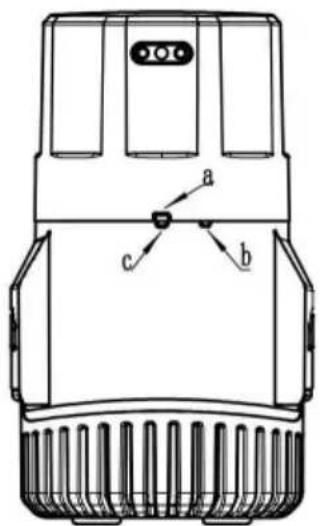

a b c

Figure 6

1. Allineare il punto convesso a sul coperchio del motore (ovvero il modulo motore) con il punto convesso puntare verso l'alloggiamento del motore e premere al suo interno, come mostrato nella Figura 4.
2. Ruotare il coperchio del motore in modo che il punto convesso a ruoti dal punto convesso b al punto convesso punto c, come mostrato nelle Figure 5 e 6.

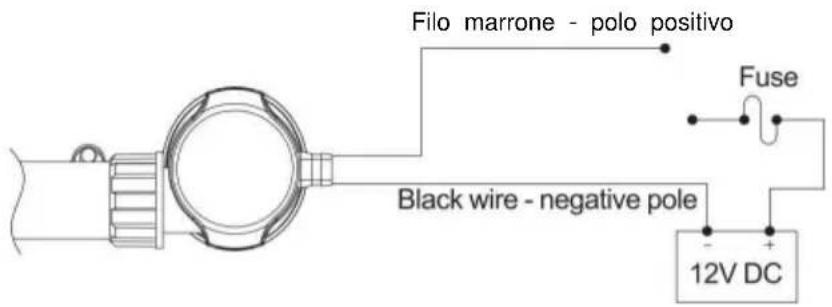

Schemi elettrici:

Filo marrone - polo positivo Fuse Black wire - negative pole 12V DC

Chiave	Descrizione	Quantità
1	Copertura motore	1
2	Motore	1
3	Tappo di protezione del motore	1
4	Guarnizione del moto	3
5	Sigillatura del motore	1
6	Guscio motore	1
7	Sigillatura a vite	2
8	Vite M3*8	2
9	Girante	1
10	Corpo pompa	1
11	Guarnizione non rotante	1
12	Assorbimento dell'acqua del mare	1
13	Guarnizione di interfaccia	1
14	Spina di	1
15	interfaccia raccordo corto dritto	1
16	Valvola di ritegno	1
17	Giunto per tubi	1
18	Controdado	1
19	Scheda di linea a due fori	1
20	filo	2

Modello		NMBP06-G800-12proNMBP06-G500-G12pro	NMBP06-G500-G12pro
Ingresso	CC 12V 3A massimo	DC12V 4A massimo	CC 12V 5A massimo
Energia	24W	41W	43 W
H.max	2,0 m	3,6 m	3,7 m
Q.massima	500 GPH	800 GPH	1100 GPH
Grado di impermeabilizzazione	Sah#i #esia: F2

Problema	Soluzione
Impossibile avviare	Controllare se l'alimentazione è normale e se il cavo è collegato correttamente
	Controllare se la girante è bloccata
Nessuna acqua o flusso basso	Pulisci l'ingresso dell'acqua
	Controllare il corpo della pompa per gas intrappolato
	Controllare se la girante è invertita
	Controllare se il positivo e il negativo i terminali del cavo sono collegati in inversione
	Pulisci i corpi estranei nella pompa
	Controllare che la pompa sia completamente immersa
Rumore forte	Pulisci i corpi estranei nella pompa
Il motore della pompa gira, ma l'acqua l'output è piccolo e debole	Controlla i motivi sopra indicati, non è ancora possibile risolto, cioè la vita del motore è arrivataInformazioni FCC:ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe annullare l'autorità dell'utente a azionare l'attrezzatura!Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: 1) Questo prodotto può causare interferenze dannose.2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodotto.Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un Dispositivo digitale di classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose.in un'installazione residenziale.Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, il che può essere determinato accendendo e spegnendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza tramite una o più delle seguenti misure.Riorientare o riposizionare l'antenna ricevente.Aumentare la distanza tra il prodotto e il ricevitore.ÿ. Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato. il ricevitore è connesso.ÿ Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.
	Smaltimento correttoQuesto prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion House, Viale Europa, 101, 00186 Roma, Italia

Made in China
