NMBP06-G800-12pro - Pompa wodna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Pompa wodna do łodzi (pompa zęzowa)
Marka	Vevor
Model	NMBP06-G800-12pro
Zasilanie	DC 12 V, maks. 4 A
Moc	41 W
Maksymalny przepływ	800 GPH (około 3028 L/h)
Maksymalna wysokość podnoszenia	3,6 m
Klasa szczelności	IPX7
Materiały	Plastik, guma, stal nierdzewna (śruby)
Podłączenie węża	1" (25 mm) lub 1-1/8" (29 mm) z opcjonalną kolankiem
Typ przyłącza	Szybkie złącze dzielone z nakrętką kontrującą
Przeznaczenie	Pompowanie zęzowe dla małych łodzi do 24 m długości kadłuba
Kompatybilne ciecze	Wyłącznie woda słodka i słona
Konserwacja	Regularne czyszczenie wlotu wody; sprawdzanie wirnika
Cechy szczególne	Wymienny moduł silnika, wbudowany zawór zwrotny, obrót złącza o 360°
Części zamienne	Uszczelka, wirnik, pokrywa, silnik, złącze dostępne
Normy	Zgodny z FCC Part 15, dyrektywą WEEE 2012/19/UE

Często zadawane pytania - NMBP06-G800-12pro Vevor

Jaka jest napięcie zasilania pompy Vevor NMBP06-G800-12pro?

Pompa działa przy DC 12 V z maksymalnym prądem 4 A.

Jaki jest maksymalny przepływ tej pompy?

Maksymalny przepływ wynosi 800 GPH (galonów na godzinę), czyli około 3028 litrów na godzinę.

Jaka jest maksymalna wysokość podnoszenia?

Maksymalna wysokość podnoszenia wynosi 3,6 metra.

Czy pompa jest wodoodporna?

Tak, posiada stopień ochrony IPX7, co oznacza, że może być zanurzona do 1 metra na 30 minut.

Czy mogę używać pompy z cieczami innymi niż woda?

Nie, pompa jest przeznaczona wyłącznie do wody słodkiej i słonej. Użycie żrących lub niebezpiecznych cieczy może uszkodzić pompę i spowodować obrażenia.

Jak wymienić moduł silnika?

Aby wyjąć moduł, obróć pokrywę silnika, aby wyrównać wypukłe punkty, a następnie podnieś. Aby zamontować, wyrównaj punkty i obróć w przeciwnym kierunku. Szczegółowe informacje znajdują się na rysunkach w instrukcji.

Co zrobić, jeśli pompa nie uruchamia się?

Najpierw sprawdź zasilanie i połączenia kabli. Następnie upewnij się, że wirnik nie jest zablokowany przez zanieczyszczenia.

Jak wyczyścić pompę?

Regularnie czyść wlot wody i usuwaj ciała obce z pompy. Możesz zdemontować obudowę, aby uzyskać dostęp do wirnika.

Czy pompa jest zgodna z normami FCC?

Tak, to urządzenie jest zgodne z częścią 15 przepisów FCC. Nie może powodować szkodliwych zakłóceń i musi akceptować wszelkie odebrane zakłócenia.

Jak utylizować pompę po zakończeniu żywotności?

Nie wyrzucaj pompy z odpadami domowymi. Zgodnie z dyrektywą WEEE 2012/19/UE, oddaj ją do punktu zbierania zużytego sprzętu elektrycznego i elektronicznego.

INSTRUKCJA OBSŁUGI NMBP06-G800-12pro Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

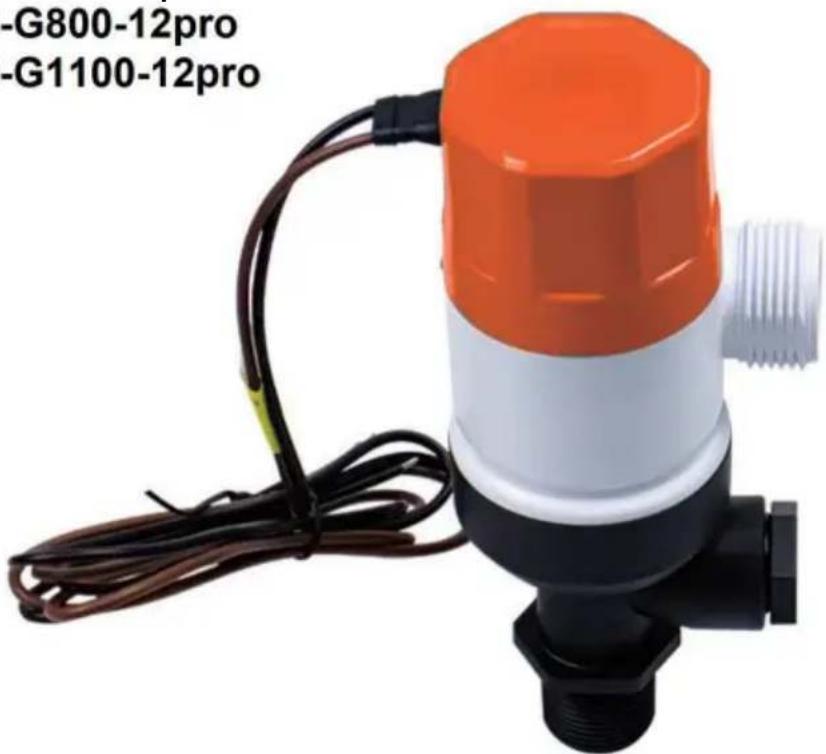

ŁÓDŹ STATEK

POMPA NAPOWIETRZAJĄCA

MODEL: NMBP06-G500-12pro

NMBP06-G800-12pro

NMBP06-G1100-12pro

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Nie wahaj się

Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Bezpieczeństwo użytkownika:

Ogólne zasady bezpieczeństwa. Oto zasady bezpieczeństwa, które mają zastosowanie:

• Zawsze utrzymuj miejsce pracy w czystości.
• Należy zwrócić uwagę na zagrożenia związane z gazami i oparami w miejscu pracy.
• Unikaj wszelkich zagrożeń elektrycznych. Zwróć uwagę na ryzyko porażenia prądem elektrycznym lub łuku elektrycznego.
• Zawsze pamiętaj o ryzyku utonięcia, wypadków porażenia prądem i oparzeń.

! NIEBEZPIECZEŃSTWO: Ten produkt nie jest przeznaczony do kontroli uszkodzeń ani do radzenia sobie z zalaniem spowodowanym uszkodzeniem kadłuba.

Produkt jest przeznaczony do stosowania w systemach pomp zęzowych dla małych jednostek pływających o długości kadłuba do 24 metrów. Systemy pomp zęzowych są ograniczone do normalnych ilości wody w nienaruszonej łodzi ze względu na rozpryskiwanie się wody, deszcz, przesiąkanie, rozlewanie i sporadycznie małe ilości wody transportowane przez ruchy łodzi w czasie złej pogody. Stosowanie produktu w jakikolwiek inny sposób może spowodować powódź, katastrofalne uszkodzenie jednostki pływającej, poważne obrażenia ciała lub śmierć.

! OSTRZEŻENIE: Ta pompa jest przeznaczona do użytku WYŁĄCZNIE z wodą słodką i słoną. Używanie z innymi niebezpiecznymi, materiałami żrącymi lub korozyjnymi może spowodować uszkodzenie pompy i otaczającego środowiska, możliwe narażenie na substancje niebezpieczne i obrażenia.

Wyjaśnienie:

I. Złączki są zaprojektowane jako rozdzielone szybkozłącze, które przyjmuje rozdzieloną konstrukcję nakrętki zabezpieczającej. To rozwiązanie umożliwia szybki demontaż i wymianę złączki bez demontażu rury wodnej, co może spełnić potrzeby większości użytkowników. Nakrętka zabezpieczająca jest uniwersalna. Złączka 1-1/8"29 mm 90° sprzedawana oddzielnie z funkcją obrotu o 360°, aby spełnić wymagania dotyczące dowolnego kąta.

Standardowe proste dopasowanie

1" (25 mm) lub 1

-1/8" (29 mm)

Opcjonalne mocowanie kątowe

1-1/8" (29 mm)

Wymień moduł silnika

Wyjmij moduł silnika:

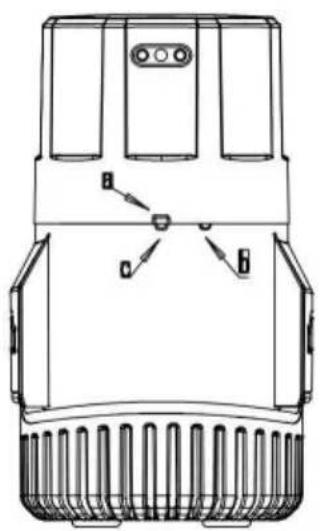

Rysunki 1

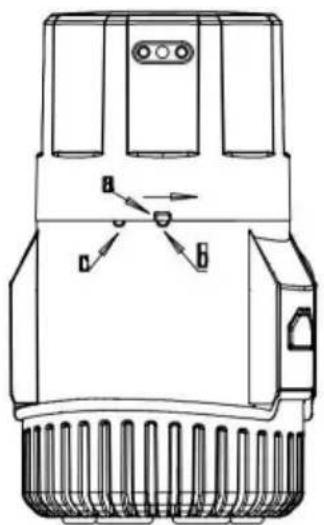

1. Obróć pokrywę silnika tak, aby punkt wypukły a obracał się od punktu wypukłego c do punktu wypukłego b, jak pokazano na rysunkach 1 do 2;
2. Zdejmij pokrywę silnika (czyli moduł silnika), jak pokazano na rysunku 3.

Zamontuj moduł silnika:

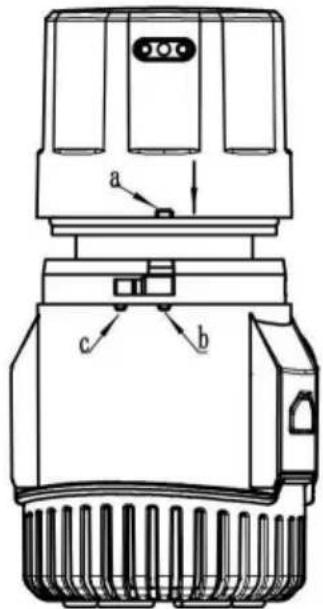

Rysunek 4

Rysunek 5

1. Wyrównaj wypukły punkt a na pokrywie silnika (czyli module silnika) z wypukłym punktem na obudowie silnika i dociśnij, jak pokazano na rysunku 4.

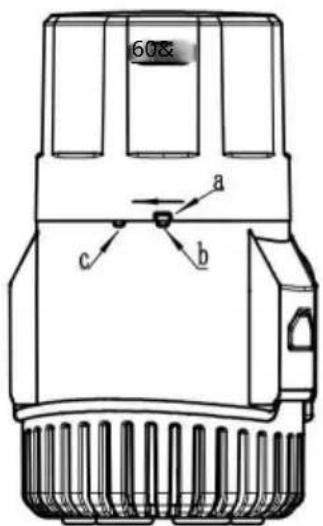

2. Obróć pokrywę silnika tak, aby punkt wypukły a obracał się z punktu wypukłego b do punktu wypukłego c, jak pokazano na rysunkach od 5 do 6.

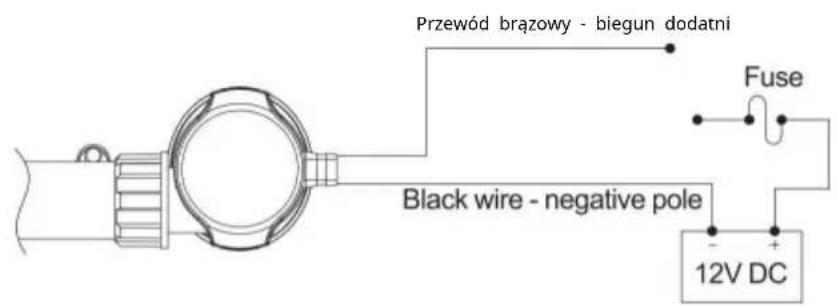

Schematy okablowania:

Klawisz	Opis	Ilość
1	Osłona silnika	1
2	Silnik	1
3	Nasadka ochronna silnika	1
4	Uszczelka ciejowa	3
5	Uszczelnienie silnika	1
6	Obudowa silnika	1
7	Uszczelnienie śrubowe	2
8	Śruba M3*8	2
9	Wirnik	1
10	Obudowa pompy	1
11	Uszczelka nieobrotowa	1
12	Absorpcja wody morskiej	1
13	Uszczelnienie interfejsu	1
14	Wtyczka	1
15	interfejsu krótka prosta	1
16	Zawór zwrotny	1
17	Złącze rurowe	1
18	Karta z dwoma otworami	1
19	Karta z dwoma otworami	1
20	drut	2

Model	NMBP06-G500-12pro	NMBP06-G800-12pro	NMBP06-G1100-12pro
Wejście	Prąd stały 12 V 3 A maks.	DC12V 4A maks.	Prąd stały 12 V 5 A maks.
Moc	24W	41W	43 W
H.maks.	2,0 m	3,6 m	3,7 m
Q.max	500 GPH	800 GPH	1100 GPH
Stopień wodoodporności	IPX7

Problem	Rozwiązanie
Nie można uruchomić	Sprawdź, czy zasilanie jest prawidłowe i czy kabel jest prawidłowo podłączony
	Sprawdź, czy wirnik jest zablokowany
Brak wody lub jej słaby przepływ	Wyczyść wlot wody
	Sprawdź korpus pompy pod kątem uwięzionego gazu
	Sprawdź, czy wirnik jest odwrócony
	Sprawdź, czy dodatnie i ujemne Zaciski kabla są połączone w odwracać
	Wyczyść pompę z ciał obcych
	Sprawdź, czy pompa jest całkowicie zanurzona
Głośny hałas	Wyczyść pompę z ciał obcych
Silnik w pompie obraca się, ale woda wydajność jest mała i słaba	Sprawdź powyższe powody, nadal nie można rozwiązane, czyli nadszedł czas życia silnikaInformacje FCC:UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przezstrona odpowiedzialna za zgodność może unieważnić prawo użytkownika doobstugiwać sprzęt!To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom: 1) Tenprodukt może powodować szkodliwezakłócenia.2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądanedziałanie.OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźniezatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienieprawa użytkownika do korzystania z produktu.Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dlaUrządzenie cyfrowe klasy B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia mająna celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami.w instalacji mieszkaniowej.Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeślinie zainstalowany i nieużywany zgodnie z instrukcją, może powodować szkodliwezakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpiąw konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radialub telewizji, co można ustalić, wyłączając i włączając produkt, zachęca się użytkownikado podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z następującychśrodków.Zmiana orientacji lub położenia anteny odbiorczej.Zwiększ odległość między produktem a odbiornikiem.Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.Odbiornik jest podłączony.W celu uzyskania informacji skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.pomoc.
	Prawidłowa utylizacjaTen produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślonykosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej.Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktówoznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi,ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych ielektronicznych.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj

200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Wyprodukowano w Chinach
