Produkttyp	Wasserpumpe für Boote (Bilgenpumpe)
Marke	Vevor
Modell	NMBP06-G800-12pro
Stromversorgung	DC 12 V, max. 4 A
Leistung	41 W
Maximaler Durchfluss	800 GPH (ca. 3028 L/h)
Maximale Förderhöhe	3,6 m
Schutzart	IPX7
Materialien	Kunststoff, Gummi, Edelstahl (Schrauben)
Schlauchanschluss	1" (25 mm) oder 1-1/8" (29 mm) mit optionalem Winkeladapter
Anschlusstyp	Geteilter Schnellanschluss mit Gegenmutter
Verwendungszweck	Bilgenpumpen für kleine Boote bis 24 m Rumpflänge
Geeignete Flüssigkeiten	Nur Süß- und Salzwasser
Wartung	Regelmäßige Reinigung des Wassereinlasses; Überprüfung des Laufrads
Besonderheiten	Abnehmbares Motormodul, integriertes Rückschlagventil, 360°-Drehung des Anschlusses
Ersatzteile	Dichtung, Laufrad, Abdeckung, Motor, Anschluss erhältlich
Normen	Konform mit FCC Teil 15, WEEE-Richtlinie 2012/19/EU

Häufig gestellte Fragen - NMBP06-G800-12pro Vevor

Wie hoch ist die Versorgungsspannung der Vevor NMBP06-G800-12pro Pumpe?

Die Pumpe arbeitet mit DC 12 V und einem maximalen Strom von 4 A.

Wie hoch ist der maximale Durchfluss dieser Pumpe?

Der maximale Durchfluss beträgt 800 GPH (Gallonen pro Stunde), was etwa 3028 Litern pro Stunde entspricht.

Was ist die maximale Förderhöhe?

Die maximale Förderhöhe beträgt 3,6 Meter.

Ist die Pumpe wasserdicht?

Ja, sie hat die Schutzart IPX7, was bedeutet, dass sie bis zu 1 Meter Tiefe für 30 Minuten eingetaucht werden kann.

Kann ich die Pumpe mit anderen Flüssigkeiten als Wasser verwenden?

Nein, die Pumpe ist nur für Süß- und Salzwasser ausgelegt. Die Verwendung von korrosiven oder gefährlichen Flüssigkeiten kann die Pumpe beschädigen und Verletzungen verursachen.

Wie tausche ich das Motormodul aus?

Zum Entfernen des Moduls drehen Sie die Motorabdeckung, um die konvexen Punkte auszurichten, und heben Sie sie dann ab. Zum Einrichten richten Sie die Punkte aus und drehen Sie in die entgegengesetzte Richtung. Weitere Details finden Sie in den Abbildungen der Anleitung.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie zuerst die Stromversorgung und die Kabelanschlüsse. Stellen Sie dann sicher, dass das Laufrad nicht durch Fremdkörper blockiert ist.

Wie reinige ich die Pumpe?

Reinigen Sie regelmäßig den Wassereinlass und entfernen Sie Fremdkörper aus der Pumpe. Sie können das Gehäuse demontieren, um an das Laufrad zu gelangen.

Entspricht die Pumpe den FCC-Normen?

Ja, dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Es darf keine schädlichen Störungen verursachen und muss alle empfangenen Störungen akzeptieren.

Wie entsorge ich die Pumpe am Ende ihrer Lebensdauer?

Entsorgen Sie die Pumpe nicht im Hausmüll. Gemäß der WEEE-Richtlinie 2012/19/EU geben Sie sie an einer Sammelstelle für das Recycling elektrischer und elektronischer Geräte ab.

BEDIENUNGSANLEITUNG NMBP06-G800-12pro Vevor

Technischer Support und E-Garantie-Zertifikat

Belüfterpumpe für Livewell-Boote

MODELL: NMBP06-G500-12pro

NMBP06-G800-12pro

NMBP06-G1100-12pro

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und müssen nicht unbedingt alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

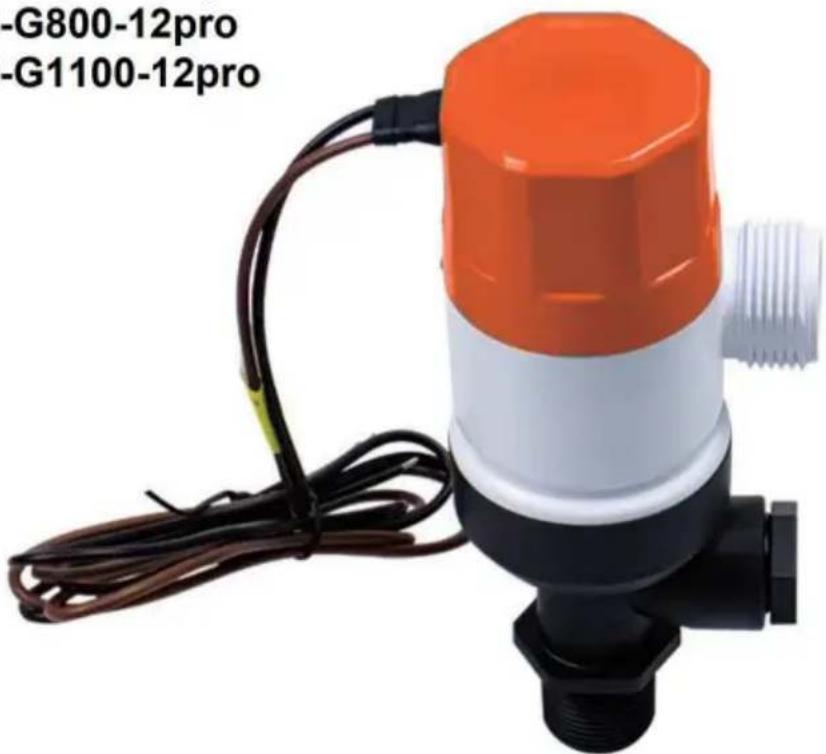

BOOT LIVEWELL

BELÜFTUNGSPUMPE

MODELL: NMBP06-G500-12pro

NMBP06-G800-12pro

NMBP06-G1100-12pro

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung?

Kontakt:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Benutzersicherheit:

Allgemeine Sicherheitsregeln. Dies sind die Sicherheitsregeln, die gelten:

• Halten Sie den Arbeitsbereich immer sauber.
• Achten Sie auf die Gefahren durch Gase und Dämpfe im Arbeitsbereich.
• Vermeiden Sie alle elektrischen Gefahren. Achten Sie auf die Risiken eines Stromschlags oder eines Lichtbogens.
• Denken Sie immer an die Gefahr des Ertrinkens, von Stromunfällen und Verbrennungen.

! ACHTUNG: Dieses Produkt ist nicht zur Schadensbegrenzung oder zur Bekämpfung von Überschwemmungen infolge von Schiffsrumpfschäden vorgesehen.

Das Produkt ist für den Einsatz in Lenzpumpensystemen für kleine Boote mit einer Rumpflänge von bis zu 24 Metern vorgesehen. Lenzpumpensysteme sind aufgrund von Gischt, Regen, Sickerwasser, Verschütten und

gelegentliche kleine Wassermengen durch Bootsbewegungen bei schwerem Wetter. Verwendung des Produkts auf andere Weise

Dies kann zu Überschwemmungen, katastrophalen Schäden am Boot, schweren Verletzungen oder zum Tod führen.

! WARNUNG: Diese Pumpe ist NUR für den Gebrauch mit Süß- und Salzwasser bestimmt. Verwenden Sie sie mit anderen gefährlichen,

ätzendes oder korrosives Material kann zu Schäden an der Pumpe und der Umgebung führen, mögliche Exposition

zu gefährlichen Stoffen und Verletzungen.

Erläuterung:

I. Die Armaturen sind als geteilte Schnellkupplungen konzipiert, die das geteilte Design der Kontermutter übernehmen. Diese Lösung ermöglicht eine schnelle Demontage und den Austausch der Armatur, ohne dass die Wasserleitung demontiert werden muss, was den Anforderungen der meisten Benutzer gerecht wird. Die Kontermutter ist universell. 1-1/8"29 mm 90°-Armatur separat erhältlich mit 360°-Drehfunktion, um allen Winkelanforderungen gerecht zu werden.

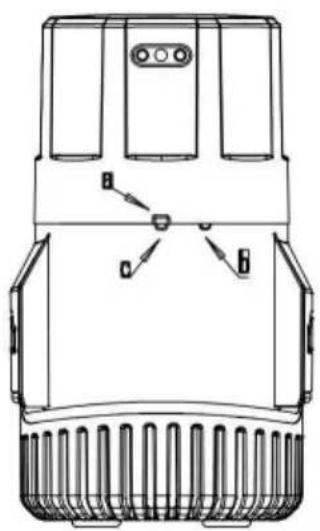

Motormodul demontieren:

Abbildungen 1

1. Drehen Sie die Motorabdeckung so, dass der konvexe Punkt a vom konvexen Punkt c zum konvexen Punkt b rotiert, wie in den Abbildungen 1 bis 2 dargestellt:
2. Ziehen Sie die Motorabdeckung (also das Motormodul) heraus, wie in Abbildung 3 gezeigt.

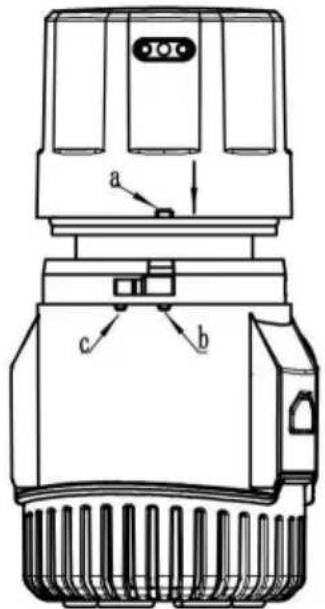

Installieren Sie das Motormodul:

1. Richten Sie den konvexen Punkt a auf der Motorabdeckung (d. h. dem Motormodul) mit dem konvexen Punkt auf dem Motorgehäuse aus und drücken Sie es hinein, wie in Abbildung 4 gezeigt.
2. Drehen Sie die Motorabdeckung so, dass der konvexe Punkt a vom konvexen Punkt b zum konvexen Punkt c rotiert, wie in Abbildung 5 bis Abbildung 6 dargestellt.

Punkt c, wie in Abbildung 5 bis Abbildung 6 dargestellt.

Schaltpläne:

Schlüssel	Beschreibung	Menge
1	Motorabdeckung	1
2	Motor	1
3	Motorschutzkappe	1
4	Öldichtung	3
5	Motorabdichtung	1
6	Motorgehäuse	1
7	Schraubendichtung	2
8	Schraube M3*8	2
9	Laufrad	1
10	Pumpengehäuse	1
11	Nicht rotierende Dichtung	1
12	Wasseraufnahme Meer	1
13	Schnittstellendichtung	1
14	Schnittstellenstecker	1
15	kurz gerade	1
16	Rückschlagventil	1
17	Rohrverbindung	1
18	Kontermutter	1
19	Linecard mit zwei Löchern	1
20	Draht	2

Modell		NMBP06-G800-12proNM	NMBP06-G500G12p00-12pro
Eingang	Gleichstrom 12 V, 3 A, max.	DC 12 V, 4 A, max.	Gleichstrom 12 V, 5 A, max.
Leistung	24W	41W	43W
H.max	2,0 m	3,6 m	3,7 m
Q.max	500 GPH	800 GPH	1100 GPH
Wasserdichtigkeitsgrad	IPX7

Problem	Lösung
Kann nicht gestartet werden	Überprüfen Sie, ob die Stromversorgung normal ist und ob das Kabel richtig angeschlossen ist
	Prüfen Sie, ob das Laufrad festsitzt
Kein Wasser oder geringer Durchfluss	Reinigen Sie den Wassereinlass
	Überprüfen Sie den Pumpenkörper auf eingeschlossenes Gas
	Prüfen Sie, ob das Laufrad umgekehrt ist
	Überprüfen Sie, ob die Plus- und MinuspoleDie Anschlüsse des Kabels sind umkehren
	Fremdkörper in der Pumpe beseitigen
	Überprüfen Sie, ob die Pumpe vollständig eingetaucht ist
Lautes Geräusch	Fremdkörper in der Pumpe beseitigen
Der Motor in der Pumpe dreht sich, aber das WasserDie Leistung ist klein und schwach	Überprüfen Sie die oben genannten Gründe, kann immer noch nicht sein gelöst, das heißt, das Leben des Motors ist gekommenFCC-Informationen:ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden,Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Erlöschen bringenBedienen Sie das Gerät!Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: 1)Dieses Produkt kann schädlicheStörungen verursachen.2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eine Digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bieten in einer Wohnanlage.Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen.Wenn das Produkt nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür,dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was durch Aus- und Einschalten des Produkts festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.Empfangsantenne neu ausrichten oder verlegen.· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.ÿ. Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als der Receiver ist angeschlossen.ÿ Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für Hilfe.
	Richtige EntsorgungDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

In China hergestellt
