MANUALE UTENTE HSP1100II Vevor

Supporto tecnico e certificato di garanzia

MANUALE DI ISTRUZIONI

MODELLO: HSP1100II, HDP1800II, HDP2200II

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

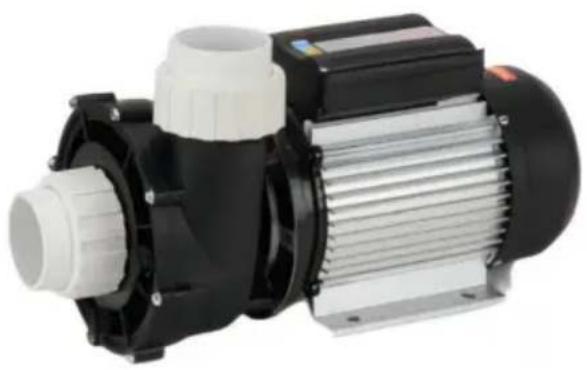

POMPE SPA

MODELLO: HSP1100 II, HDP1800 II, HDP2200 II

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

IMPORTANTI ISTRUZIONI DI SICUREZZA

Durante l'installazione e l'uso di questa apparecchiatura elettrica, è necessario adottare misure di sicurezza di base.

è necessario seguire sempre le seguenti precauzioni:

1) LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI
2) ATTENZIONE - Per ridurre il rischio di lesioni, non consentire ai bambini di utilizzare questo prodotto se non sono attentamente supervisionati in ogni momento.
3) ATTENZIONE - Rischio di scossa elettrica. Collegare solo a un circuito derivato protetto da un interruttore differenziale (GFCI). Contattare un tecnico qualificato elettricista se non è possibile verificare che il circuito sia protetto da un GFCI.
4) L'unità deve essere collegata solo ad un circuito di alimentazione protetto da un interruttore differenziale (GFCI). Tale GFCI dovrebbe essere
forniti dall'installatore e devono essere testati regolarmente. Per testare
il GFCI, premere il pulsante di prova. Il GFCI dovrebbe interrompere l'alimentazione. Premere il pulsante pulsante di reset. L'alimentazione dovrebbe essere ripristinata. Se il GFCI non funziona in questo modo, il GFCI è difettoso. Se il GFCI interrompe l'alimentazione della pompa senza che il pulsante di prova venga premuto, scorre una corrente di terra, indicando la possibilità di una scossa elettrica.

Non usare questa pompa. Scollegare la pompa e risolvere il problema corretto da un rappresentante del servizio assistenza qualificato prima di utilizzarlo.

5) ATTENZIONE - Per ridurre il rischio di scosse elettriche, sostituire il cavo danneggiato immediatamente.

6) Non installare all'interno di un recinto esterno o sotto la gonna di una vasca idromassaggio o spa.

7) ATTENZIONE: questa pompa è destinata all'uso con piscine installate in modo permanente e può essere utilizzato anche con vasche idromassaggio e centri benessere se così contrassegnati. Non utilizzare con piscine immagazzinabili. Una piscina installata in modo permanente è costruita in o su a terra o in un edificio in modo che non possa essere facilmente smontato per stoccaggio. Una piscina immagazzinabile è costruita in modo che sia in grado di essere facilmente smontabile per l'immagazzinamento e rimontabile mantenendone l'integrità originale.

8) CONSERVARE QUESTE ISTRUZIONI.

Queste istruzioni sono per una corretta installazione e per prestazioni ottimali di le pompe da bagno.

Dichiarazione

Queste istruzioni sono per una corretta installazione e per prestazioni ottimali del

Pompe da bagno, quindi vanno lette attentamente. Sono monostadio

pompe centrifughe progettate per funzionare con idromassaggio compatto

attrezzature, Sono dotate di un sistema di svuotamento totale per impedire l'

scarico del liquido residuo ad ogni fermata.

Queste unità sono progettate per funzionare con acqua pulita a una portata massima di acqua temperatura di 50ÿ.

Costruiti con materiali di prima qualità, sono sottoposti a severi controlli idraulici e

controlli elettrici e sono attentamente verificati. La corretta installazione è garantita da

seguendo queste istruzioni e quelle dello schema elettrico; in caso contrario,

sovraccarichi possono essere prodotti nel motore. Decliniamo ogni responsabilità per eventuali

danni causati dalla mancata osservanza di queste istruzioni.

PARAMETRO PRODOTTO

Modello Modello HSP1100II		Modello HDP1800II	Modello HDP2200II
Velocità tipica ^E		Due velocità	Due velocitàDue velocità
Ingresso	AC220-240V 5 0 Hz
Potenza massima ^R	1100W	1600W	1900W
Quantità massima	35000L/H	39000L/H	43000L/H
cosa mioN	14000L/H	19000L/H	21500L/H
Oh mammaX	13 milioni	15 metri	18 metri
H min	2,8 milioni	3,9 metri	4,4 metri
Autoassorbimento N funzione	NO	NO	NO
Calibro di ingresso/uscita	2,0 x 2,0 pollici

ISTRUZIONI PER L'INSTALLAZIONE

1. Installazione

Le pompe devono essere installate orizzontalmente, fissandole con viti attraverso i fori dei supporti per evitare rumori e vibrazioni indesiderati.

Il tubo di aspirazione della pompa deve essere il più corto possibile.

L'etichetta di classificazione deve essere visibile dopo l'installazione. Le parti contenenti parti sotto tensione, ad eccezione delle parti fornite con bassissima tensione di sicurezza <12 V, devono essere inaccessibili a una persona nella vasca.

Gli elettrodomestici di Classe I devono essere collegati in modo permanente a un cablaggio fisso. Le parti che includono i componenti elettrici, ad eccezione dei dispositivi di controllo remoto, devono essere posizionate o fissate in modo che non possano entrare nella vasca.

2. Assemblaggio dei

tubi I tubi di aspirazione e di mandata devono avere un diametro uguale o superiore a quello della presa di aspirazione della pompa.

Evitare le trappole perché, oltre a compromettere l'efficienza, impediscono lo svuotamento totale dell'impianto.

In nessun caso i tubi di aspirazione e di mandata devono poggiare sulla pompa.

Sigillare bene tutti i connettori e le unioni. Evitare qualsiasi gocciolamento sul motore, che lo danneggerebbe inevitabilmente.

3. Collegamento elettrico

L'installazione elettrica deve essere dotata di un sistema di separazione multipla con contatti con apertura di almeno 3 mm.

Per una protezione continua contro possibili scosse elettriche, questa unità deve essere montata sulla base secondo le istruzioni di installazione.

La protezione del sistema deve essere basata su un dispositivo di corrente residua (RCD) con una corrente di intervento nominale non superiore a 30 mA. Il cavo di alimentazione deve essere conforme agli standard EMC (2). I motori monofase hanno un protettore termico incorporato. Quando la pompa funziona in condizioni anomale e fa funzionare il protettore termico, interrompere l'alimentazione della pompa se è a bassa velocità (1450 giri/min) e ricollegarla 1 minuto dopo. Se la pompa è ad alta velocità (2900 giri/min), riprenderà a funzionare quando il protettore termico si ripristina automaticamente quando la temperatura del motore scende a un certo grado.

Gli schemi in Fig.(1) correggono il collegamento elettrico. Il collegamento elettrico deve essere eseguito da personale qualificato seguendo rigorosamente le istruzioni "60335-1ÿ Norma IEC 60335-2-41".

Assicurarsi che il collegamento di messa a terra sia effettuato correttamente.

Assicurarsi che il collegamento equipotenziale tra la vasca e la pompa sia eseguito correttamente.

I fili che fungono da conduttori di collegamento equipotenziale devono avere una sezione trasversale compresa tra 2,5 e 6 mm² e devono essere dotati di un apposito ricettacolo terminale.

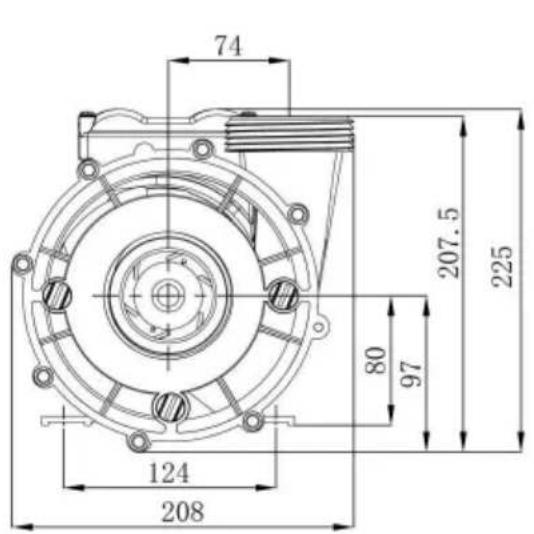

Struttura di installazione

74 207.5 225 80 97 124 208

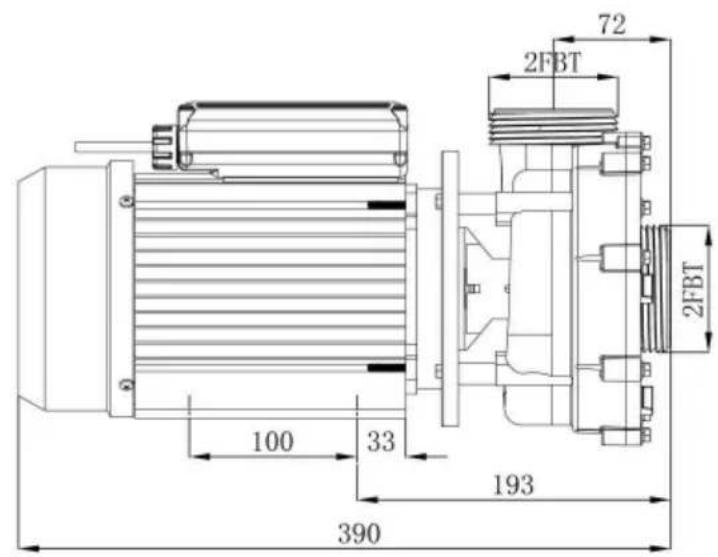

HSP1100II

72 2FBT 2FBT 100 33 193 390

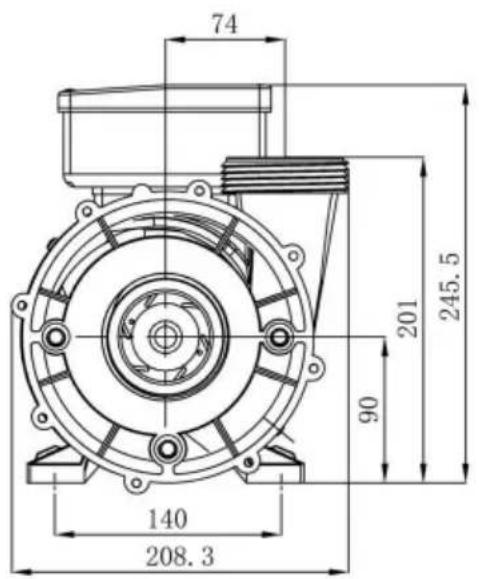

74 201 245.5 90 140 208.3

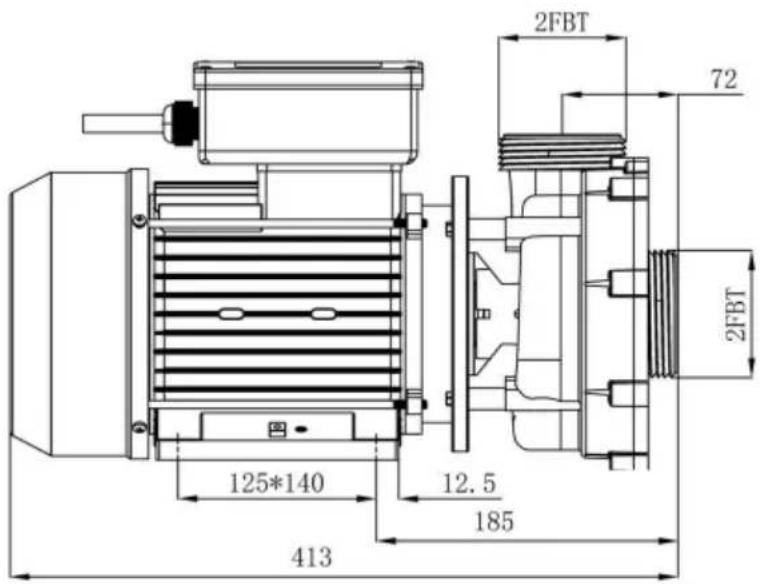

HDP1800II/HDP2200II

2FBT 72 125*140 12.5 185 413 2FBT

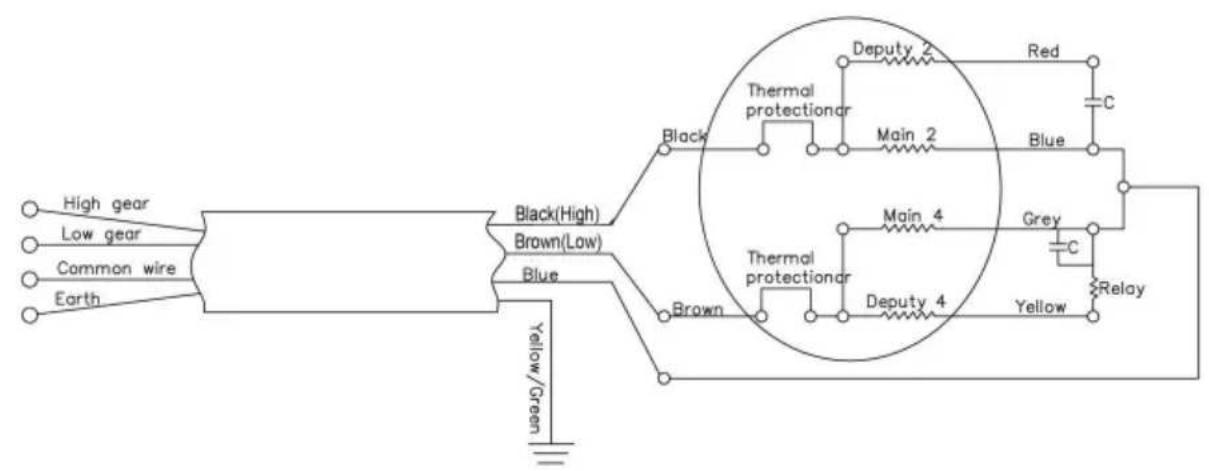

Schema del circuito di installazione

Poiché i colori dei fili nel cavo di alimentazione di questo apparecchio potrebbero non corrispondere ai contrassegni colorati che identificano i terminali nell'unità di collegamento, procedere come segue.

Il filo, di colore verde e giallo, deve essere collegato al terminale nella

unità di collegamento contrassegnata con la lettera E o con il simbolo di terra o in verde e giallo.

Il filo marrone e il filo blu collegati all'alimentatore sono a bassa velocità.

Il filo nero e il filo blu collegati all'alimentatore sono ad alta velocità.

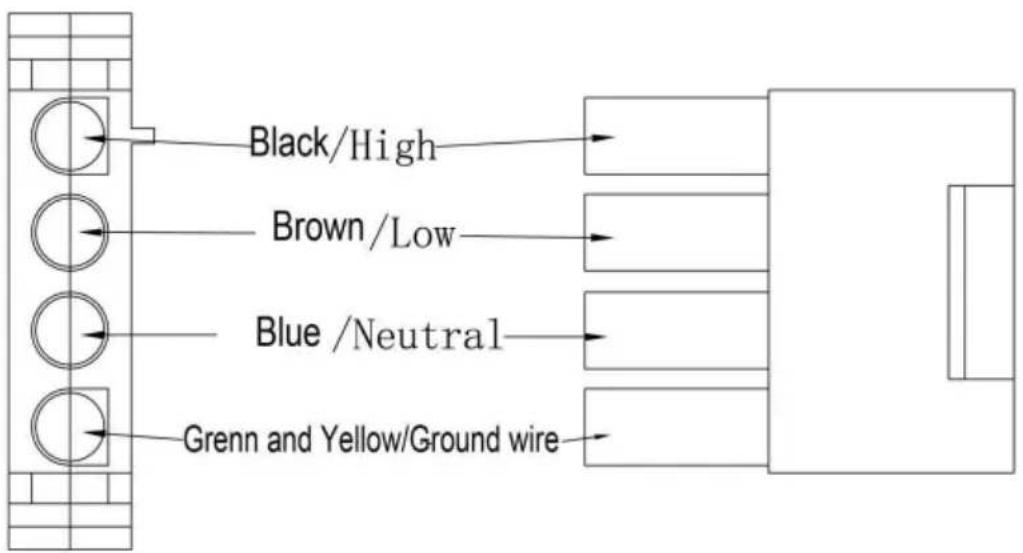

Schema di collegamento della spina AMP

DICHIARAZIONE DI OPERAZIONE

1. Controlli prima dell'avvio iniziale

Verificare che l'albero della pompa giri liberamente.

Controllare che la tensione e la frequenza di rete corrispondano a quelle indicate sulla targhetta.

Il gruppo idromassaggio deve essere dotato di un sistema di prevenzione

la pompa non si avvii se non è presente un livello minimo di acqua.

Controllare il senso di rotazione del motore, che dovrebbe coincidere con quello

indicato sul coperchio della ventola.

Se il motore non si avvia, provare a individuare il problema nella tabella della maggior parte

guasti comuni e le possibili soluzioni fornite più avanti.

LA POMPA NON DEVE MAI FUNZIONARE A SECCO.

2.Avvio

Avviare elettricamente la pompa solo quando i tubi di aspirazione e di mandata sono

collegati alle entrate e alle uscite corrispondenti. Controllare che non vi sia

ostacolo nelle tubazioni.

Applicare tensione al motore e regolare opportunamente i getti per ottenere la potenza desiderata fluire.

MANUTENZIONE E PULIZIA

Le nostre pompe per impianti idromassaggio non necessitano di particolari accorgimenti manutenzione o programmazione.

Se la pompa rimarrà inattiva per un lungo periodo di tempo, si consiglia di

smontarlo, pulirlo e conservarlo in un luogo asciutto e ben ventilato. Se il

il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo

addetto all'assistenza o persona con qualifica analoga a un pericolo.

Dopo la corretta installazione, la pompa può essere svuotata dell'acqua per uso automobilistico.

Quando la pompa deve essere pulita (1) riempirla con acqua fino alla posizione di livello

dell'ugello della vasca da bagno, (2) funzionamento 2-3 minuti, (3) scarico dell'acqua

vasca da bagno dopo lo spegnimento del motore.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

		CONTROLLOSINTOMO POSS
LA POMPA FA NESSUNA TURNO	NESSUN POTEREPOMPARE	-alimentazione in ingresso alla pompa?-L'interruttore automatico è acceso?-Il GFCI funziona correttamente?-L'interruttore dell'aria è collegato?
	INTERRUTTORE DELL'ARIADISCONNESSO	-Il tubo dell'interruttore dell'aria è collegato a la pompa?-Il tubo dell'interruttore dell'aria è collegato a il pulsante attuatore sul pianale della vasca?
POMPA NONPOMPAGGIOCORRETTAMENTE	BLOCCO O PERDERE	-I getti devono essere puntati lontano dall'ingresso di aspirazione in modo che l'aria non venga forzata in aspirazione della pompa- L'ingresso di aspirazione nella vasca è bloccato o coperto?-Ci sono detriti nell'alloggiamento della pompa?-C'è una perdita nella tubazione o nella pompa?
	BASSA TENSIONE	-La pompa è alimentata con la tensione corretta?-Si sta utilizzando una prolunga?

Corretto smaltimento

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo.

I prodotti così contrassegnati non possono essere smaltiti insieme ai normali rifiuti

domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
