GEBRUIKSAANWIJZING HSP1100II Vevor

SPA-POMPEN GEBRUIKSAANWIJZING

MODEL: HSP1100II, HDP1800II, HDP2200II

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

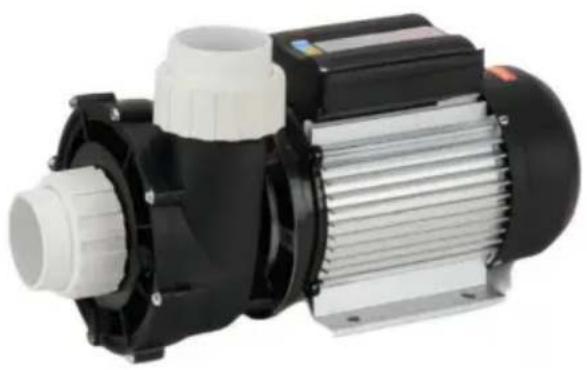

SPA-POMPEN

MODEL: HSP1100 II, HDP1800 II, HDP2200 II

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen: Lees de gebruiksaanwijzing zorgvuldig door.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het installeren en gebruiken van deze elektrische apparatuur moet u rekening houden met de basisveiligheid. Er moeten altijd voorzorgsmaatregelen worden genomen, waaronder de volgende:

1) LEES EN VOLG ALLE INSTRUCTIES
2) WAARSCHUWING - Om het risico op letsel te verminderen, mag u kinderen niet toestaan het product te gebruiken. dit product gebruiken, tenzij ze te allen tijde nauwlettend in de gaten worden gehouden.
3) WAARSCHUWING - Risico op elektrische schok. Sluit alleen aan op een aftakcircuit beschermd door een aardlekschakelaar (GFCI). Neem contact op met een gekwalificeerde elektricien als u niet kunt verifiëren of het circuit is beveiligd met een aardlekschakelaar.
4) Het apparaat mag alleen worden aangesloten op een beveiligd voedingscircuit door een aardlekschakelaar (GFCI). Zo'n GFCI moet
geleverd door de installateur en moet routinematig worden getest. Om te testen de GFCI, druk op de testknop. De GFCI moet de stroom onderbreken. Druk op de resetknop. De stroom moet worden hersteld. Als de GFCI in deze situatie niet werkt, manier is de GFCI defect. Als de GFCI de stroom naar de pomp onderbreekt zonder dat de testknop is ingedrukt, loopt er een aardstroom, wat aangeeft de mogelijkheid van een elektrische schok.

Gebruik deze pomp niet. Koppel de pomp los en het probleem is opgelost

Laat het door een gekwalificeerde servicemedewerker corrigeren voordat u het gebruikt.

5) WAARSCHUWING - Om het risico op een elektrische schok te verminderen, vervangt u het beschadigde snoer onmiddellijk.

6) Installeer het niet in een buitenste omhulsel of onder de rand van een hottub of kuuroord.

7) LET OP - Deze pomp is bedoeld voor gebruik met permanent geïnstalleerde zwembaden en kan ook worden gebruikt met hot tubs en spa's indien dit zo is aangegeven. Niet gebruiken met opbergbare zwembaden. Een permanent geïnstalleerd zwembad wordt gebouwd in of op de op de grond of in een gebouw, zodat het niet gemakkelijk kan worden gedemonteerd voor opslag. Een opslagbaar zwembad is zo gebouwd dat het in staat is om eenvoudig te demonteren voor opslag en weer in de oorspronkelijke staat te monteren.

8) BEWAAR DEZE INSTRUCTIES.

Deze instructies zijn bedoeld voor een correcte installatie en optimale prestaties van de badpompen.

Stelling

Deze instructies zijn bedoeld voor een correcte installatie en optimale prestaties van de

Badpompen, dus die moeten zorgvuldig worden gelezen. Dit zijn enkeltraps

centrifugaalpompen die zijn ontworpen om te werken met compacte hydromassage

apparatuur, Ze zijn uitgerust met een systeem voor volledige lediging om te voorkomen dat de

afvoer van restvloeistof bij elke stop.

Deze units zijn ontworpen om te werken met schoon water bij een maximale waterdruk.

temperatuur van 50ÿ.

Ze zijn gemaakt van materialen van topkwaliteit en worden onderworpen aan strenge hydraulische en

elektrische bedieningen en worden zorgvuldig gecontroleerd. Een correcte installatie wordt gewaarborgd door

volgens deze instructies en die van het bedradingsschema; anders,

overbelastingen kunnen in de motor ontstaan. Wij wijzen de verantwoordelijkheid voor eventuele

schade die ontstaat doordat deze instructies niet worden opgevolgd.

PRODUCTPARAMETER

Model HSP1100II		HDP1800II	HDP2200II
Snelheidstype En	Twee snelheden	Twee snelheden	Twee snelheden
Invoer	AC220-240V 5,0 Hz
Maximale krachtR	1100W	1600W	1900W
Q-maximaal	35000L/U	39000L/U	43000L/U
wat mijn N	14000L/U	19000L/U	21500L/U
H ma X	13m	15m	18 minuten
H min	2,8m	3,9 meter	4,4 miljoen
Zelfabsorptie N functie	Nee	Nee	Nee
Inlaat-/uitlaatkaliber	2,0 x 2,0 inch

INSTALLATIE-INSTRUCTIES

1. Installatie De

pompen moeten horizontaal worden geïnstalleerd en met schroeven door de gaten in de steunen worden vastgezet om ongewenste geluiden en trillingen te voorkomen.

De aanzuigbuis van de pomp moet zo kort mogelijk zijn.

Het beoordelingslabel moet zichtbaar zijn na installatie. Onderdelen die onder spanning staande onderdelen bevatten,

met uitzondering van onderdelen die worden geleverd met een extra lage veiligheidsspanning <12V, moeten

ontoegankelijk zijn voor een persoon in bad.

Klasse I-apparaten moeten permanent worden aangesloten op vaste bedrading. Onderdelen, inclusief elektrische componenten, behalve afstandsbedieningen, moeten zo worden geplaatst of bevestigd dat ze niet in bad kunnen komen.

2. Montage van de

leidingen De aanzuig- en persleidingen moeten een diameter hebben die gelijk is aan of groter is dan die van de inlaataansluiting van de pomp.

Vermijd vallen, omdat ze niet alleen de efficiëntie beïnvloeden, maar ook de algehele lediging belemmeren.

De zuig- en persleidingen mogen in geen geval op de pomp rusten.

Dicht alle connectoren en verbindingen goed af. Voorkom dat er water op de motor druppelt, want dat zou hem onherroepelijk beschadigen.

3.Elektrische aansluiting

De elektrische installatie moet een meervoudig scheidingssysteem hebben met contacten die minimaal 3 mm open zijn.

Voor blijvende bescherming tegen mogelijke elektrische schokken dient dit apparaat op de basis te worden gemonteerd volgens de installatie-instructies.

De beveiliging van het systeem moet gebaseerd zijn op een aardlekschakelaar (RCD) met een nominale uitschakelstroom van maximaal 30 mA. De voedingskabel moet voldoen aan de EMC-normen (2). Enkelfasige motoren hebben een ingebouwde thermische beveiliging. Wanneer de pomp onder abnormale omstandigheden draait en de thermische beveiliging in werking treedt, schakelt u de pomp uit als deze op een lage snelheid (1450 tpm) draait en sluit u deze 1 minuut later weer aan. Als de pomp op een hoge snelheid (2900 tpm) draait, start deze weer met werken wanneer de thermische beveiliging automatisch wordt gereset als de motortemperatuur tot een bepaalde graad daalt.

De diagrammen in Fig. (1) corrigeren de elektrische verbinding. De elektrische verbinding moet worden uitgevoerd door gekwalificeerd personeel, strikt volgens de "60335-1ÿ IEC 60335-2-41"-norm.

Zorg ervoor dat de aarding correct is aangesloten.

Zorg ervoor dat de equipotentiaalverbinding tussen het bad en de pomp correct is gemaakt.

Draden die als potentiaalvereffeningsgeleiders dienen, moeten een doorsnede hebben tussen 2,5 en 6 mm² en moeten voorzien zijn van een geschikte aansluitbus.

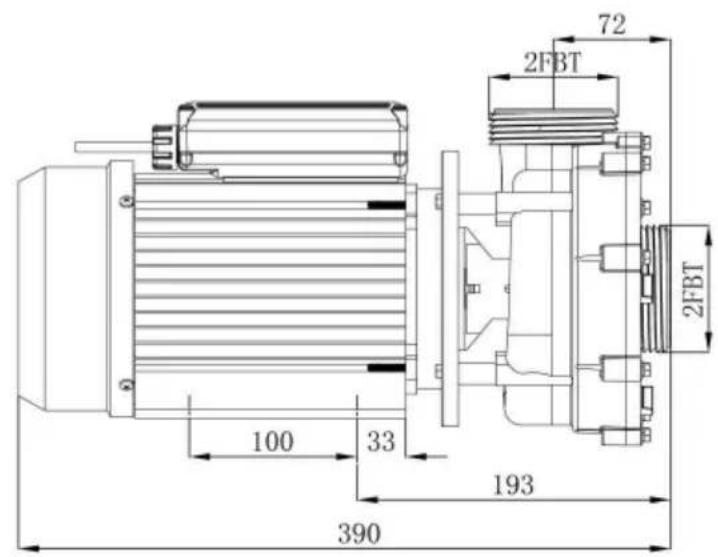

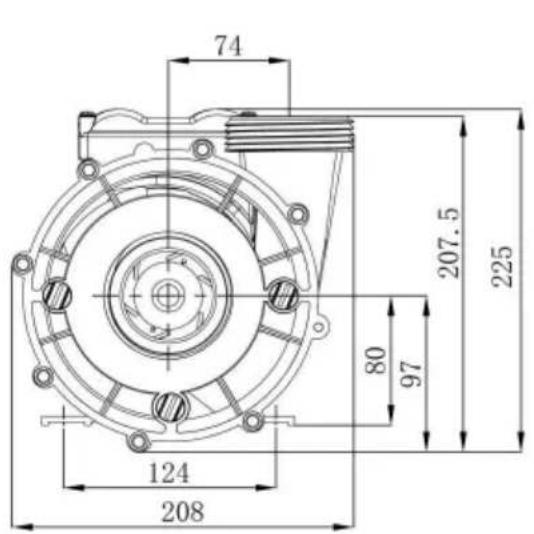

Installatiestructuur

74 207.5 225 80 97 124 208

HSP1100II

72 2FBT 2FBT 100 33 193 390

74 201 245.5 90 140 208.3

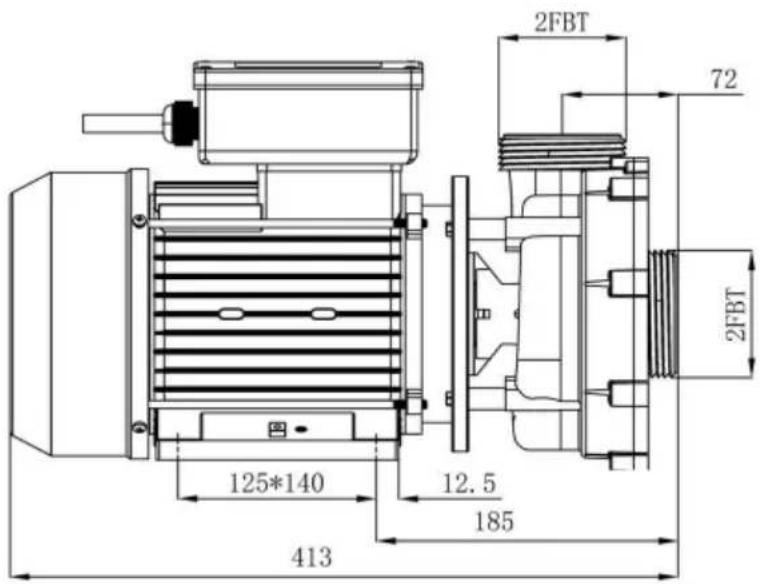

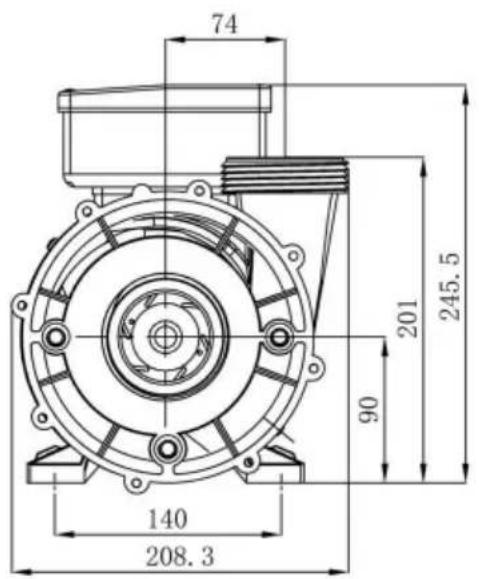

HDP1800II/HDP2200II

2FBT 72 125*140 12.5 185 413 2FBT

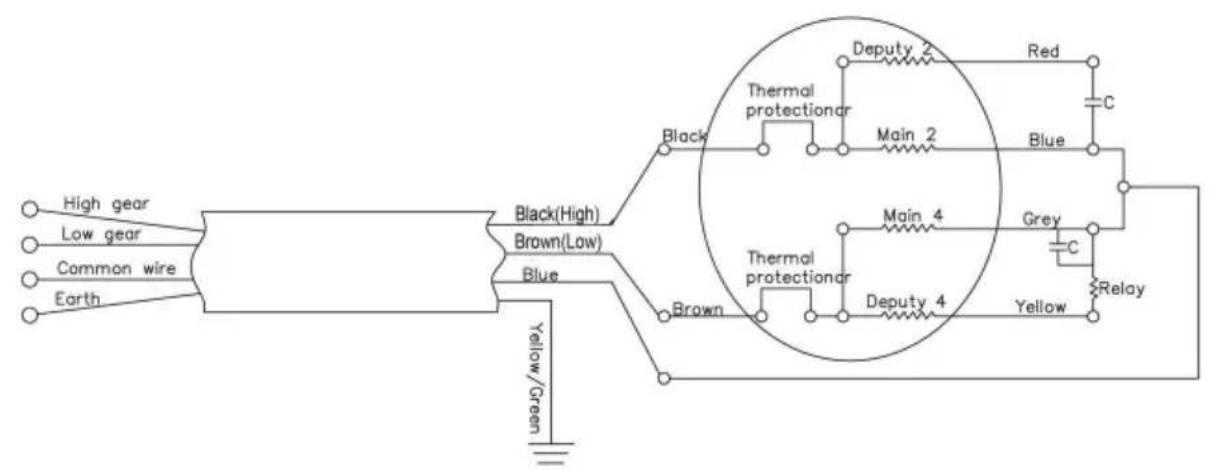

Installatieschema Omdat de kleuren

van de draden in het netsnoer van dit apparaat mogelijk niet overeenkomen met de kleurmarkeringen die de aansluitingen in uw aansluitunit identificeren, gaat u als volgt te werk.

De draad, die groen en geel gekleurd is, moet worden

aangesloten op de klem in de

aansluiteenheid die gemarkeerd is met de letter E, het aardesymbool of groen-en-geel.

De bruine draad en de blauwe draad die met de voeding zijn verbonden, hebben een lage snelheid. Zwarte draad en blauwe draad verbonden met de voeding is hoge snelheid.

1. Controles voorafgaand aan de eerste opstart

Controleer of de pompas vrij kan draaien.

Controleer of de netspanning en -frequentie overeenkomen met de gegevens op het typeplaatje.

De hydromassage-installatie moet worden uitgerust met een systeem om te voorkomen dat

de pomp niet kan starten als er geen minimaal waterniveau aanwezig is.

Controleer de draairichting van de motor, deze moet hiermee overeenkomen

aangegeven op de ventilatorkap.

Als de motor niet start, probeer dan het probleem te vinden in de tabel met de meest voorkomende problemen.

Hieronder vindt u een overzicht van veelvoorkomende fouten en mogelijke oplossingen hiervoor.

DE POMP MAG NOOIT DROOG WERKEN.

2. Opstarten

Start de pomp alleen elektrisch als de zuig- en persleidingen zijn aangesloten.

aangesloten op de overeenkomstige in- en uitlaten. Controleer of er geen

obstakel in de leidingen.

Zet spanning op de motor en stel de sproeiers op de juiste manier af om de gewenste straal te verkrijgen stroom.

ONDERHOUD EN SCHOONMAKEN

Onze pompen voor hydromassagefaciliteiten hebben geen speciale apparatuur nodig onderhoud of programmering.

Als de pomp gedurende een langere periode niet gebruikt gaat worden, is het raadzaam om:

demonteren, schoonmaken en opbergen op een droge, goed geventileerde plaats. Als de het netsnoer is beschadigd, moet het door de fabrikant of zijn

serviceagent of een persoon met vergelijkbare kwalificaties op een gevaar attenderen.

Na correcte installatie kan de pomp het water uit de auto legen.

Wanneer de pomp moet reinigen (1) vullen met water tot aan de niveaupositie

van de sproeier van het bad, (2) 2-3 minuten in werking, (3) water uit de sproeier pompen badkuip na motorstop.

HANDLEIDING VOOR HET OPLOSSEN VAN PROBLEMEN

SYMPTOOM MOGELIJKE OORZAAK		REKENING
POMP DOETGEEN BEURT	GEEN STROOMOM TE POMPEN	-inkomende stroom naar de pomp?- Staat de stroomonderbreker aan?-Werkt de aardlekschakelaar naar behoren?-Zit de luchtschakelaar in het stopcontact?
	LUCHTSCHAKELAARVERBONDEN	-Is de slang van de luchtschakelaar aangesloten op de pomp?-Is de slang van de luchtschakelaar aangesloten op de actuatorknop op het baddek?
POMP NIETPOMPENOP DE JUISTE MANIER	VERBLOKKAGE OFLEK	-De straalpijpen moeten van de aanzuigopening af gericht zijn, zodat er geen lucht wordt geforceerd. in pomp zuig-Is de zuiginlaat in de kuip geblokkeerd of bedekt?-Zit er vuil in de pompbehuizing?-Is er een lek in de leidingen of de pomp?
	LAAGSPANNING	-Is de juiste spanning op de pomp aangesloten?-Wordt er een verlengsnoer gebruikt?

Correcte verwijdering

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EU.

Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil

worden weggegooid, maar moeten worden afgegeven bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.
