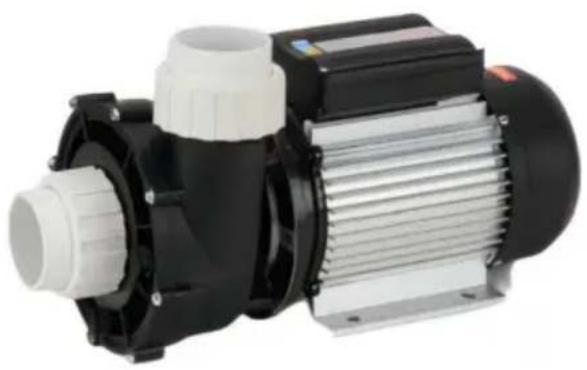

SPA PUMPAR

MODELL: HSP1100 II, HDP1800 II, HDP2200 II

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/suppor t

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig ige om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

VIKTIGA SÄKERHETSINSTRUKTIONER

Vid installation och användning av denna elektriska utrustning, grundläggande säkerhet försiktighetsåtgärder bör alltid följas, inklusive följande:

1) LÄS OCH FÖLJ ALLA INSTRUKTIONER
2) WARNING - För att minska risken för skador, låt inte barn använda denna produkt såvida de inte alltid övervakas noggrant.
3) WARNING - Risk för elektriska stötar. Anslut endast till en grenkrets skyddas av en jordfelsbrytare (GFCI). Kontakta en kvalificerad elektriker om du inte kan verifiera att kretsen är skyddad av en GFCI.
4) Enheten får endast anslutas till en försörjningskrets som är skyddad av en jordfelsbrytare (GFCI). En sådan GFCI borde vara tillhandahålls av installatören och bör testas rutinmässigt. Att testa GFCI, tryck på testknappen. GFCI bör avbryta strömmen. Tryck på återställningsknapp. Strömmen bör återställas. Om GFCI inte fungerar i detta sättet är GFCI defekt. Om GFCI bryter strömmen till pumpen utan att testknappen trycks in flyter en jordström, vilket indikerar risken för en elektrisk stöt.

Använd inte denna pump. Koppla bort pumpen och har problemet korrigeras av en kvalificerad servicerepresentant innan du använder den.

5) WARNING - För att minska risken för elektriska stötar, byt ut den skadade sladden omedelbart.

6) Installera inte i ett yttre hölje eller under kjolen på en badtunna eller spa.

7) VARNING- Denna pump är avsedd för användning med permanent installerade pooler och kan även användas med badtunnor och spabad om så är märkt. Använd inte med lagringsbara pooler. En permanent installerad pool byggs i eller på poolen mark eller i en byggnad så att den inte lätt kan demonteras för lagring. En förvaringsbar pool är konstruerad så att den är kapabel att vara lätt demonteras för förvaring och återmonteras till sin ursprungliga integritet.

8) SPARA DESSA INSTRUKTIONER.

Dessa instruktioner är till för korrekt installation och optimal prestanda badpumparna.

Påstäende

Dessa instruktioner är till för korrekt installation och optimal prestanda

Badpumpar, så de bör läsas noggrant. Dessa är enstegs

centrifugalpumpar designade för att fungera med kompakt hydromassage

utrustning, De är utrustade med ett totalt tömningssystem för att förhindra

utsläpp av kvarvarande vätska vid varje stopp.

Dessa enheter är utformade för att arbeta med rent vatten vid maximalt vatten

temperatur på 50 y.

Byggda av material av högsta kvalitet, de utsätts för strikt hydraulisk och

elektriska kontroller och är noggrant verifierade. Korrekt installation säkerställs av

följa dessa instruktioner och de i kopplingsschemat; annat,

överbelastningar kan uppstå i motorn. Vi avsäger oss ansvar för ev

skada orsakad av att dessa instruktioner inte följts.

PRODUKTPARAMETER

Modell	HSP1100II	HDP1800II	HDP2200II
Hastighet typ ^ch	Tvåväxlad	Tvåväxlad	Tvåväxlad
Input	AC220-240V 5 0 Hz
Max makt r	1100W	1600W	1900W
Q max	35000L/H	39000L/H 43000L/H
vad minn	14000L/H	19000L/H	21500L/H
H max	13m	15m	18 m
H min	2,8 m	3,9 m	4,4 m
Självupptag fungera n	Inga	Inga	Inga
Inlopp/utlopp kaliber	2,0 x 2,0 tum

INSTALLATIONSINSTRUKTIONER

1. Installation

Pumparna ska installeras horisontellt och säkra dem med skruvar genom hålen i stöden för att förhindra oönskat ljud och vibrationer.

Pumpens sugrör ska vara så kort som möjligt.

Klassificeringsetiketten måste vara synlig efter installationen. Delar som innehåller

spänningsförande delar, förutom delar som levereras med säkerhets extra lågspänning <12V, ska vara oåtkomliga för en person i badkaret.

Klass I-apparater måste vara permanent anslutna till fasta ledningar. En del inklusive elektriska

komponenter utom fjärrkontroller måste placeras eller fixeras så att de inte kan hamna i badkaret.

2.Rörmontering Sug-

och utloppsrören bör ha en diameter som är lika med eller större än den hos pumpens inloppsuttag.

Undvik fällor eftersom de förutom att påverka effektiviteten hindrar total tömning.

Sug- och utloppsrören bör inte vila på pumpen i alla fall.

Täta alla kontakter och kopplingar väl. Undvik dropp på motorn, som ofelbart skulle skada den.

3.Elektrisk anslutning

Den elektriska installationsåtgården bör ha ett multipelsepareringssystem med kontakter som öppnar minst 3 mm.

För fortsatt skydd mot eventuell elektrisk stöt ska denna enhet monteras på basen i enlighet med installationsinstruktionerna.

Systemets skydd bör baseras på en jordfelsbrytare (RCD) med en märkström som inte överstiger 30mA. Matningskabeln bör överensstämma med EMC-standard (2). Enfasmotorer har inbyggt termiskt skydd. När pumpen körs under onormalt tillstånd och får det termiska skyddet att fungera, bryt strömmen till pumpen om den är på låg hastighet (1450r/min) och koppla in 1 minut senare. Om pumpen är på hög hastighet (2900r/min) kommer den att börja arbeta igen när termoskyddet återställs automatiskt när motortemperaturen sjunker till en viss grad.

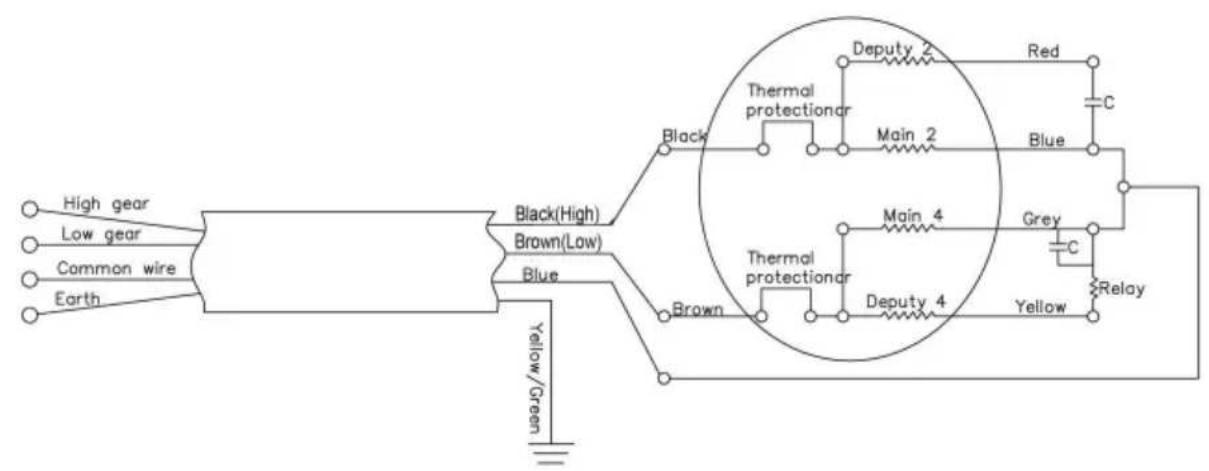

Diagrammen i Fig. (1) korrigerar elektrisk anslutning. Den elektriska anslutningen måste utföras av kvalificerad personal enligt strikt "60335-1ÿ IEC 60335-2-41" standard.

Se till att jordningsanslutningen är korrekt gjord.

Se till att potentialutjämningsanslutningen mellan badet och pumpen är korrekt gjord.

Trådar som fungerar som potentialutjämningsledare ska ha en tvärsnittsarea mellan 2,5 och 6 mm² och ska vara utrustade med en lämplig uttag.

färgerna på kablarna i nätkabeln till denna apparat kanske inte överensstämmer med de färgade markeringarna som identifierar plintarna i din anslutningsenhet, fortsätt enligt följande.

Ledningen, som är färgad grön-gul, måste anslutas till terminalen i

anslutningsenhet som är märkt med bokstaven E eller med jordsymbolen eller grön-gul.

Brun tråd och blå tråd ansluten till strömförsörjning är låg hastighet. Svart tråd och blå tråd ansluten till strömförsörjning är hög hastighet.

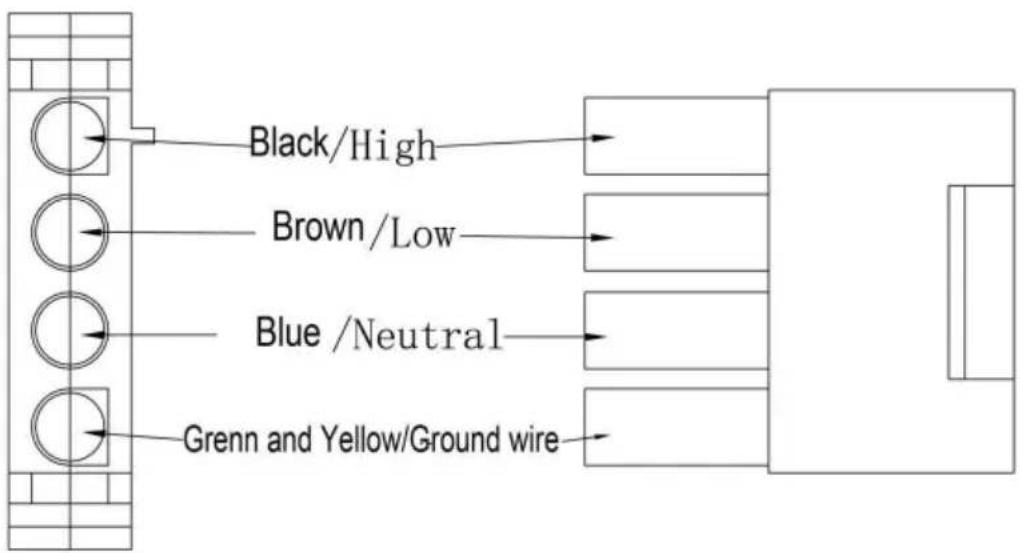

Schematisk bild av AMP-kontaktanslutningen

1. Kontroller före första uppstart

Kontrollera att pumpaxeln roterar fritt.

Kontrollera att nätspänningen och frekvensen stämmer överens med märkskylten.

Hydromassageenheten bör vara utrustad med ett system för att förhindra

pumpen från att starta om en lägsta vattennivå inte finns.

Kontrollera motorns rotationsriktning, vilket bör överensstämma med det

anges på fläktkåpan.

Om motorn inte startar, försök att lokalisera problemet i tabellen över de flesta vanliga fel och deras möjliga lösningar som ges längre fram.

PUMPEN BÖR ALDRIG ANVÄNDA TORR.

2. Uppstart

Starta pumpen elektriskt endast när sug- och utloppsrören är ansluten till motsvarande in- och utlopp. Kontrollera att det finns nr hinder i rören.

Lägg spänning på motorn och justera strålarna för att erhålla önskad flöde.

UNDERHÅLL OCH RENGÖRING

Våra pumpar för hydromassageanläggningar kräver inga speciella underhåll eller programmering.

Om pumpen kommer att vara tomgång under en längre tid, rekommenderas att ta isär, rengör och förvara den på en torr, välventilerad plats. Om nätsladden är skadad måste den bytas ut av tillverkaren eller dess serviceagent eller en liknande kvalificerad person till en fara.

Pumpen kan vara tomt vatten efter korrekt installation.

När pumpen behöver rengöras (1) fylls på med vatten upp till niväläget av badkarets munstycke, (2) drift 2-3 minute, (3) uttömmande vatten av badkar efter motorstopp.

FELSÖKNINGSGUIDE

SYMPTOM MÖJLIG ORSAK		KONTROLLERA
PUMP GÖRINGEN SVÄNG	INGEN KRAFTATT PUMPA	-inkommande ström till pumpen?- Är strömbrytaren på?-Fungerar GFCI korrekt?-Är luftströmbrytaren inkopplad?
	LUFTBRYTAREOSAMMANHÄNGANDE	-Är luftomkopplarslangen ansluten tillpumpen?-Är luftomkopplarslangen ansluten tillmanöverknappen på badkardäcket?
PUMP INTEPUMPNINGORDENTLIGT	BLOCKERING ELLER LÄCKA	-Jets bör riktas bort från suginloppet så attluften inte pressasin i pumpsug-Är badkarets suginlopp blockerat eller täckt?-Finns det skräp i pumphuset?-Finns det läckage i rören eller pumpen?
	LÅG SPÄNNING	-Sätts rätt spänning på pumpen?-Används det en förlängningssladd?

Korrekt avfallshantering

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU.

Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta som sådana får inte slängas tillsammans med vanligt

hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
