NMBP11-G1100-40-12 - Vattenpump Vevor - Gratis bruksanvisning och manual

Produkttyp	Automatisk dränkbar länspump
Märke	Vevor
Modell	NMBP11-G1100-40-12
Matningsspänning	12 V DC
Effektförbrukning	54 W
Maxflöde	1100 GPH (ca 4164 L/h)
Maximal tryckhöjd	4 m
Ytterdiameter på utloppsröret	29 mm
Pump typ	Centrifugalpump med inbyggd flottörbrytare
Funktionssätt	Automatisk (vattennivådetektering) och manuell (tvångskörning)
Elektriskt skydd	Lämplig säkring (strömstyrka enligt specifikationer, medföljer ej)
Rekommenderad kabelarea	Kabel av storlek 18 (AWG 18)
Höljesmaterial	Korrosionsbeständig plast (typ ABS)
Uppskattad vikt	Cirka 1,2 kg
Förpackningens innehåll	Pump, sil (filter), monteringsbas, bruksanvisning
Säkerhet vid användning	Använd inte för brandfarliga vätskor; elektriska anslutningar utanför vattnet; använd lämplig säkring
Regelbundet underhåll	Regelbunden rengöring av sil och pumphjul; inspektion av anslutningar
Reparerbarhet	Rengörbar; pumphjul och flottör åtkomliga; utbytbara slitdelar
Drifttemperatur	Använd inte vid frost; tål minusgrader men kör inte om den är fastfrusen
Garanti	Teknisk support och elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - NMBP11-G1100-40-12 Vevor

Vilken är pumpens matningsspänning?

Pumpen fungerar på 12 V DC. Använd inte högre spänning då apparaten kan skadas.

Hur installerar jag pumpen korrekt i länsutrymmet?

Placera pumpen på den lägsta punkten i länsutrymmet på en plan och horisontell yta. Använd vid behov en 1/2'' marint plywoodblock. Se till att utloppsröret är riktat mot akterspegeln och att flottören är i samma nivå eller högre än pumpen för att undvika torrkörning.

Vad gör jag om pumpen inte startar automatiskt?

Kontrollera att filtret är rent och att flottören inte är blockerad. Testa genom att vicka flottören för hand. Om pumpen fungerar manuellt men inte automatiskt kan flottörbrytaren vara defekt eller fastna i skräp.

Hur rengör jag pumpen?

Koppla bort strömmen. Tryck på sidflikarna för att ta bort pumphuset från basen. Rengör pumphjulet och vattenkammaren. Ta bort allt skräp från silen. Sätt tillbaka genom att knäppa fast huset.

Vilken typ av kabel ska användas för kablage?

Använd kabel av storlek 18 AWG (brun för positiv, svart för negativ). Försegla anslutningarna med marint tätningsmedel för att undvika korrosion.

Kan pumpen pumpa olja eller bensin?

Nej, pumpen är endast avsedd för vatten. Använd den aldrig för brandfarliga vätskor som bensin eller olja, det finns risk för brand.

Hur testar jag pumpens funktion?

Vrid testknappen medurs medan pumpen matas med vatten. Om flödet är svagt, kontrollera de elektriska anslutningarna och se till att pumphjulet inte är vänt åt fel håll.

Vad gör jag om säkringen löser ut ofta?

Kontrollera att säkringen har rätt ampere-värde (se specifikationer). Se till att pumphjulet inte är blockerat av skräp. Om problemet kvarstår, byt ut skadad kabel.

Kan pumpen vara nedsänkt?

Ja, pumpen är vattentät och dränkbar. Dock får de elektriska ledningsanslutningarna inte vara nedsänkta och bör placeras högt, ovanför maximal vattennivå.

Var hittar jag teknisk support eller garanti?

Gå till webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING NMBP11-G1100-40-12 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

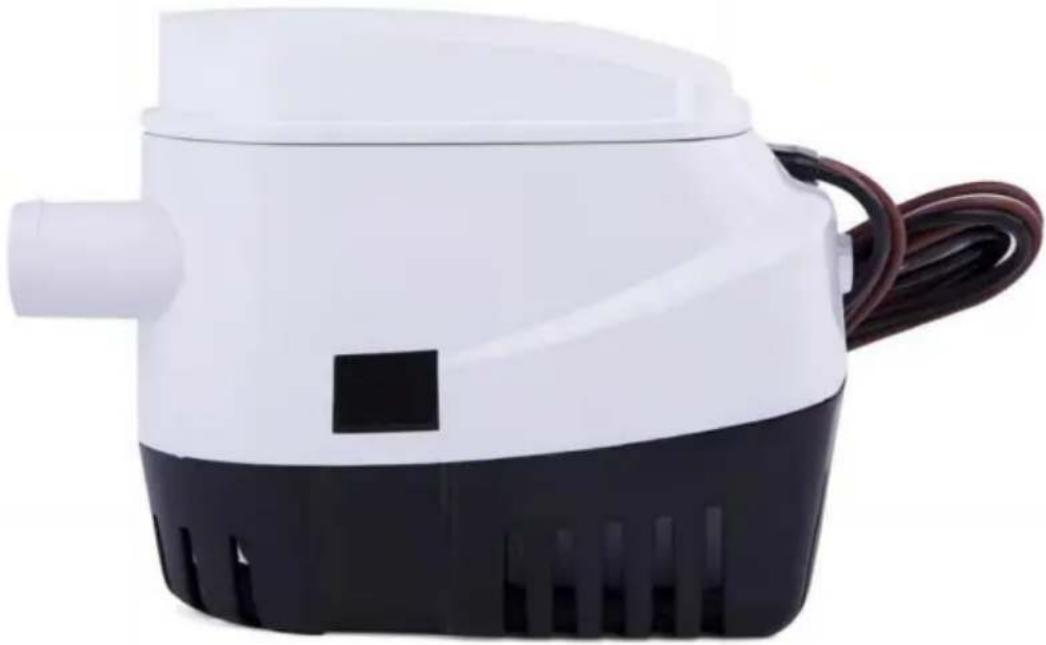

BÅTLÖNSPUMP

MODELL: NMBP11-G1100-40-12 / NMBP11-G750-30-12

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta får därför inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av el och elektroniska apparater

PRODUKTERNAS EGENSKAPER

Modell	Input	Max driva	Max flöde	Max lyft	Ytterdiameter av utloppsröret
NMBP11-G1100-40-12 DC12V 54W		1100GPH 4m			ÿ29 mm
NMBP11-G750-30-12 DC12V 43W		750GPH 3m			ÿ19 mm

WARNING

FÖRSIKTIGHET:

Läs alla instruktioner noggrant innan du installerar och använder detta produkt. Denna pump är förseglad och därför dränkbar. De elektriska ledningsanslutningarna får dock inte vara nedsänkta. För extra skydd, belägg stumfogarna och intilliggande trådändar rikligt med flytande elektrisk tejp.

SÄKERHET:

Automatisk länspump kan endast användas för att pumpa vatten. Den kan inte användas till andra vätskor medan du installerar, anslut pumpens svarta ledning till minus

(-) anslutning och brun eller brun-vit ledning till den positiva polen (+).

Använd lämplig säkring.

Ledningsanslutningarna måste tätas med marint tätningsmedel.

Alla ledningar och anslutningar måste vara över länsvattennivån. Om det inte är nödvändigt, ta inte bort isolatorn godtyckligt. Marint tätningsmedel med oxidationsmedel bör användas för alla ledningar. Undvik torrkörning.

VARNING:

För att förhindra skada, koppla alltid bort strömkällan vid installation eller service av någon elektrisk produkt.

ANVÄND INTE pumpen för att ta bort bensinolja eller andra brandfarliga vätskor.

Använd alltid säkringens strömstyrka som anges för din pumpmodell. Underlåtenhet att göra det kan resultera i allvarliga personskador eller brandrisker.

TILLVAL MATERIAL

1/2"-tjockt marint plywoodblock (något större än pumpbasen).

Vattentätt lim (epoxi, silikonlim eller glasfiberharts) till monteringsblocket.

18-gauge tråd (brun, brun-vit och svart).

MONTERINGSINSTRUKTIONER FÖR PUMP

VARNING: Ta bort pumpens monteringsbas (se figur 3).

Ta bort skumblocket som stöder flottören under transporten.

Underlåtenhet att göra detta förhindrar pumpen från att starta när vatten finns.

Steg 1: Tryck på hasparna på båda sidor av den automatiska länspumpen och ta bort filtret från pumpens botten.

OBS: Innan du ansluter eller använder pumpen, installera filtret korrekt.

Det är strängt förbjudet att koppla från filtret när pumpen är igång. Pumpen måste installeras ovanför vattennivån.

filtret när pumpen är igång. Pumpen måste installeras ovanför vattennivån.

Steg 2: Se till att du väljer den bästa platsen när du installerar pumpen. Om du bara använder en pump, installeras den vanligtvis på den djupaste platsen i vattnet när båten ligger stilla. Du måste installera kompletta rör för att dränera vattnet.

Töm alla sopmaskiner genom horisontell installation av vattenrör, eller placera pumpen i ett högre läge.

B: Om du fäster silen på metall eller glasfiber, installera först en träbit på den, fäst sedan silen på träbiten, installera sedan pumpen i filtret och se till att de två hasparna sitter fast.

När du fäster silen på träblock, använd självgängande skruvar av rostfritt stål på 4,0 mm.

B: Om du fäster silen på en metall- eller glasfiberyta, installera först en träbit på ytan, fäst sedan silen på träbiten, installera därefter pumpen i filtret och se till att de två hasparna är ordentligt fastsatta.

Steg 4: Anslut ett 3/4" ID-rör till utloppsmunstycket och klämma fast dem med en klämma av rostfritt stål. Rekommendera att använda standardrören, eftersom de inte kommer att binda av genom att plötsligt böjas. Om du använder ett rör med mindre diameter, kommer inte att skada pumpen, men kommer att minska pumpens flöde.

Steg 5: Tråd För att förhindra förstörelse eller korrosion av tråden är det viktigt att fästa ändarna på tråden och terminalerna med isolatorer eller plastremmar i det högsta horisontella läget som möjligt. När du installerar pumpen, föreslås #18 tråd. Om för liten tråd används kommer det att orsaka överhettning inuti, minska trycket och påverka pumpens prestanda.

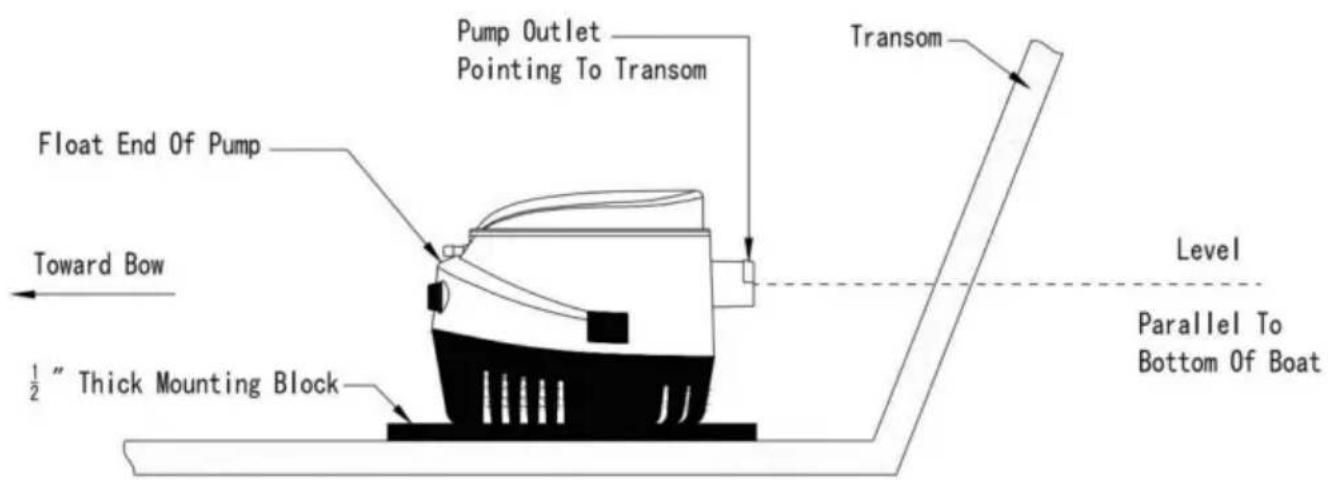

Placera pumpen i den lägsta delen av länsen på en plan, jämn yta (på plywoodblocket om det har varit

1. Se till att skrovtjockleken är minst 1/2" tjock. Om inte, placera ett block av 1/2" marinplywood (något större än pumpbasen) i den lägsta delen av länsen. Se till att pumpkåpan kan tas bort för rengöring i detta läge. Limma plywooden på skrovet med ett vattentätt lim (epoxi, silikonlim eller glasfiberharts). Se figur 1.

1. Placera pumpen i den lägsta delen av länsen på en plan, jämn yta (på plywoodblocket om det har varit)

installerad) med utloppet pekande mot akterspegeln.

Se till att utloppsmunstycket är plant. Om det pekar uppåt eller nedåt kan en luftsluss bildas i pumpen. (Se bild 1)

1. Pumpens flytände måste vara i nivå med eller ovanför pumpänden.

(Se figur 1). Detta förhindrar att pumpen får slut på vatten medan flottören fortfarande är tillräckligt hög för att aktivera pumpen.

flottören är fortfarande tillräckligt hög för att aktivera pumpen.

1. Markera platsen för de tre (3) monteringshålen med en penna eller rits.

VARNING: Borra inte genom skrovet när du borrar hål!

1. Borra försiktigt två pilothål med diametern 1/8" i markerat område och sätt i en skruv i varje hål.
2. Skjut slangklämmor (en för att klämma fast slangen till pumpen, den andra till genomföringen) över slangens ände. Tvinga slangen över pumpens utloppsmunstycke. Installera klämman.
3. Dra slangen i en uppåtgående lutning till genomföringen. Undvik svackor i slangen som kan fånga vatten och luftlåsa pumpen. Undvik att lägga överskotts spänning på slangen, vilket kan skada pumpens utlopp.
4. Tvinga slangen över genomföringen och klämma fast den.

DRIFT:

När den brunvita ledningen till den automatiska länspumpen är ansluten till batteriets positiva (+) pol, och den svarta kabeln är ansluten till batteriets negativa (-) pol, har pumpen automatisk funktion.

När den brunvita ledningen till den automatiska länspumpen är ansluten till batteriets positiva (+) pol, och den svarta kabeln är ansluten till batteriets negativa (-) pol, har pumpen automatisk funktion.

1. När vattennivån stiger över den nedre plana ytan av silen 40

- 50 mm, ansluts flottörbrytarens kontaktpunkt och pumpen

fungerar. 2. När vattennivån sjunker till 20 - 30 mm över bottenplattans

yta, kopplas flottörbrytarens kontaktpunkt bort, flottöromkopplaren slutar fungera och pumpen slutar att fungera. Under tiden när den bruna ledningen till autolänspumpen ansluts till batteriets positiva (+) pol, och den svarta ledningen är ansluten till batteriets minuspol (-), är denna pump samma som den vanliga länspumpen och har ingen automatisk funktion.

VARNINGSINSTRUKTIONER

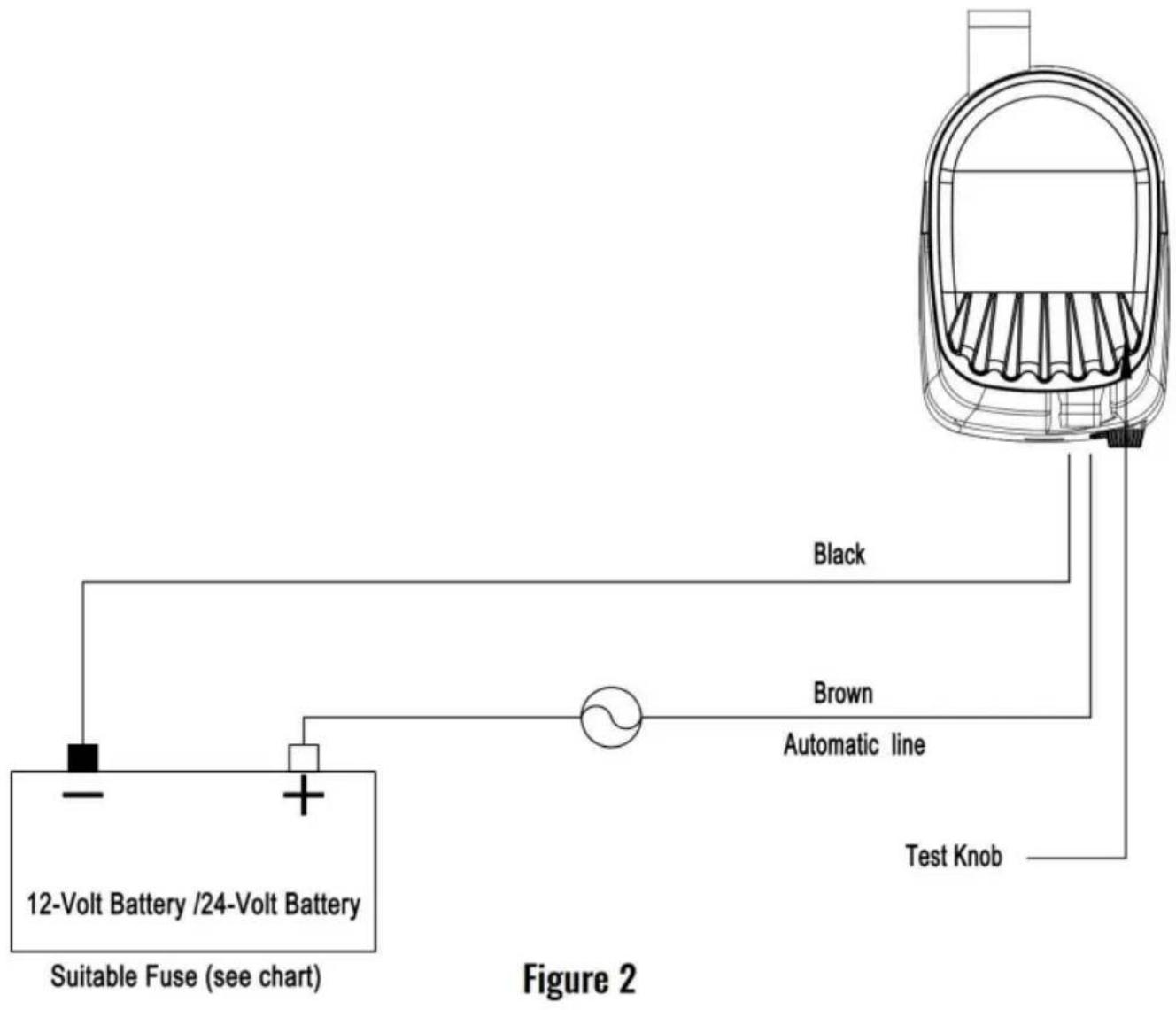

VARNING: Se till att strömkällan är 12 volt DC / 24 volt DC. Högre spänning kommer att skada pumpen.

1. Använd hela kabellängden som medföljer (och ytterligare kabel om det behövs), anslut kablarna till pumpen enligt diagrammet. (Se figur 2.)

1. Dra ledningarna ur vägen och fäst dem i skottet för att undvika att de dras.
2. Använd ändkontakter dimensionerade för 18-gauge tråd, och en skarvsäkringshållare till plusledningen (brun) mellan batteriet och strömbrytaren.

Placera säkringshållaren på en plats som är lättillgänglig för att byta säkringar.

VIKTIGT: Använd säkringar med rätt strömstyrka (se specifikationstabellen överst på arket.)

Varning: UNDERLÅTENHET ATT GÖRA RÄTT LÄMPLIGA VATTENTÄTA ANSLUTNINGAR OGILTIGFÖRKLARAR PRODUKTGARANTIN.

1. Installera en trevägsbrytare som möjliggör automatisk eller manuell växling. 5. Slå på pumpen och vrid testknappen medurs för att kontrollera drift. Mata in vatten i pumpen. Om uteffekten verkar vara för låg, kontrollera trådanslutningarna. Omvända anslutningar resulterar i motsatt impellerrotation som drastiskt minskar kapaciteten och kan orsaka för tidigt pumphaveri.

SKÖTSEL OCH UNDERHÅLL

Kontrollera då och då din pump för att vara säker på att skräp inte fastnar i pumphjulet och/eller flottören inuti huset. Använd testratten genom att vrida den medurs. Noggrann uppmärksamhet garanterar enastående pump prestanda.

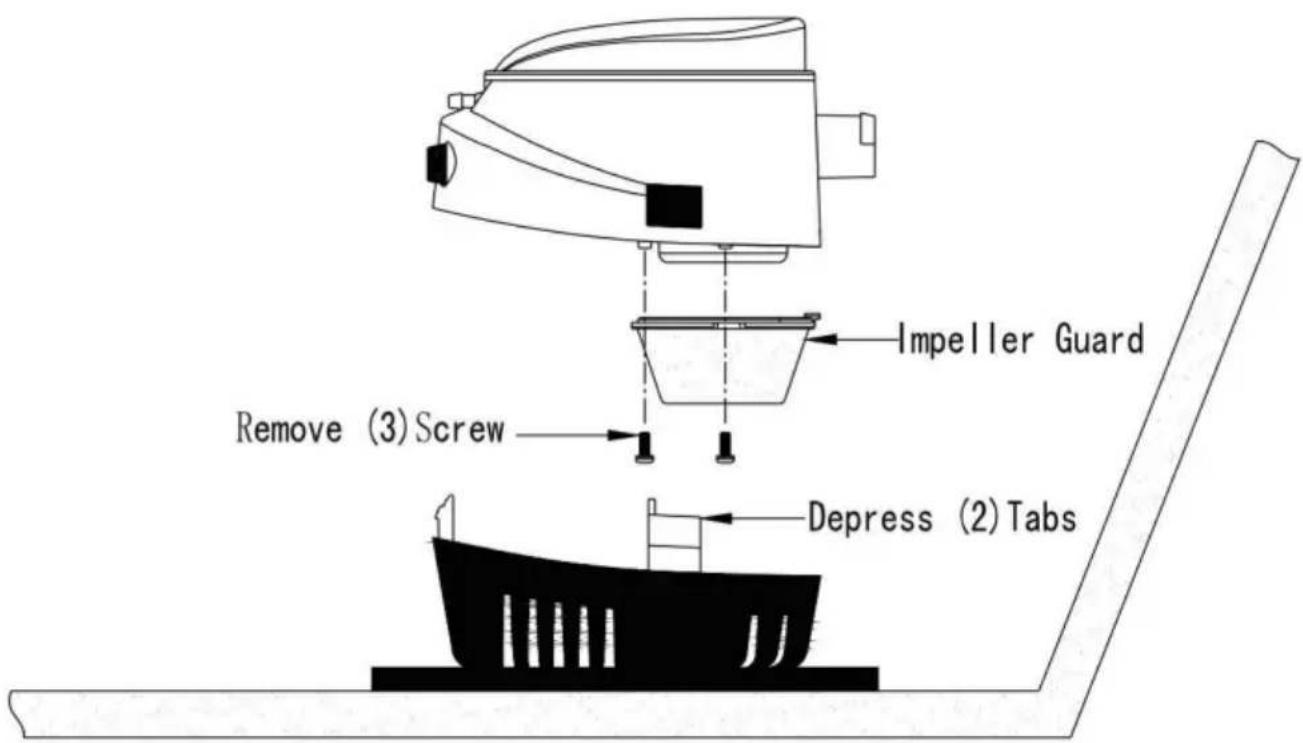

Ta bort pumphuset från monteringen för att rengöra vattenkammarens bas genom att trycka in flikarna på sidorna. Lyft bort pumphuset. (Se Bild 3)

För att rengöra impellern, ta bort impellerskyddsskruven och lyft upp impellerskyddet.

Ta bort allt skräp som har samlats i pumpkammaren och runt omkring pumphjulet. Se till att allt skräp är borttaget från silöppningarna runt pumpbasen.

Inspektera pumphjulet för att säkerställa att det är ordentligt fastsatt på axeln och att det inte är sprucket eller trasigt.

Byt ut impellerskyddet, skruven och pumphuset på basen. Se till att alla flikar är helt inkopplade. Kontrollera regelbundet de elektriska anslutningarna för att säkerställa att de är vattentäta och monterade högt och torrt. Använd inte hushållsrengöringsmedel på pumpen eftersom många av dem kan skada pumpmaterialet.

Pumpen i sig påverkas inte av minusgrader. Men om pumpen är inbäddad i is eller omgiven av is kan den inte användas.

Slå aldrig på pumpen om den är inbäddad i eller omgiven av is.

FELSÖKNING

Symtom möjlig orsak botemedel
NedsattFlöde	Tilltäppt sil	Rengör utsidan av silen och rengör skräp från runt pumphjulet.
	Utloppsledningen igensatt	Rengör slangen genom bakspolning
	Lågbatterispänning	Kontrollera batteriets skick och ladda om nödvändig.
	Knäcktutloppsslang	Om slangen är böjd på grund av vass böja, konvertera till slang som inte böjar vid böjar.
Inget vatten pumpade	Trådanslutningar	Se till att trådanslutningar inte är det korroderad.Visuell kontroll räcker inte - ett lätt drag i varje tråd visar om trådarna fortfarande är sammanfogade. Kontrollera att inga trådskarvar hänger ner i vattnet.
	Säkringen smält	Kontrollera säkringen för att se att den har rätt storlek Säkringen går fortfarande, kontrollera impellern genom inloppsöppningen för att vara säker på att den inte har fastnat eller fastnat med skräp.
	Flottörbrytarefel	Lyft änden av flottörbrytaren upp - om pumpen går, strömbrytaren är OK. Om pumpen inte går, vrid manuell SWITCH TO på läge - om pumpen kör automatisk switch har misslyckats.
Pump vana stänga av	Något under flytande	Rengör under flottören för att se till att skräp finns håller inte upp flottören
	Fast flöte	Kontrollera att flottören är lös och fri från gummy länsolja. Om flottören verkar trög och/eller flottören inte rör sig fritt kan intermittent eller sporadisk drift av pumpen inträffa. Detta tillstånd är vanligtvis resultatet av att olja och/eller smuts samlas i och runt omkopplarens rörliga delar. blötlägg hela strömbrytaren In Marine cleaner i tio minuter, skaka om flera gånger och kontrollera att flottören fungerar smidigt och fritt. Upprepa omnödvändig
	Växla monterad också LågVIKTIG	Om pumpen suger luft och den automatiska omkopplaren inte har nätt AV-läget, kan omkopplaren vara monterad för lågt för pumpen och bör återinstalleras minst 1/4 högre än pumpbasen.
Ledningar överhettad. Smält isolering	Kombination av fastnat pumphjul och fel storlek säkring.	Se till att pumphjulet är rent från skräp och kan rotera fritt. Minska säkringen till rätt storlek Byt ut skadade ledningar och/eller strömbrytare.
Upprepad smält säkring	Säkringsstorlek eller fastnat pumphjul	Se till att säkringen har amp-klassning Kontrollera impellern för att se att den inte är bunden av fisklina. etc.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

EC REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.
