Typ produktu	Automatyczna zanurzeniowa pompa wody zęzowej
Marka	Vevor
Model	NMBP11-G1100-40-12
Napięcie zasilania	12 V DC
Pobór mocy	54 W
Maksymalny przepływ	1100 GPH (około 4164 L/h)
Maksymalna wysokość tłoczenia	4 m
Średnica zewnętrzna rury wylotowej	29 mm
Typ pompy	Pompa odśrodkowa z wbudowanym wyłącznikiem pływakowym
Tryb pracy	Automatyczny (wykrywanie poziomu wody) i ręczny (wymuszona praca)
Ochrona elektryczna	Odpowiedni bezpiecznik (natężenie prądu zgodnie ze specyfikacją, nie dołączony)
Zalecany przekrój przewodu	Przewód o przekroju 18 AWG (AWG 18)
Materiał obudowy	Tworzywo odporne na korozję (typ ABS)
Szacunkowa waga	Około 1,2 kg
Zawartość opakowania	Pompa, sitko (filtr), podstawa montażowa, instrukcja obsługi
Bezpieczeństwo użytkowania	Nie używać do łatwopalnych cieczy; połączenia elektryczne poza wodą; używać odpowiedniego bezpiecznika
Rutynowa konserwacja	Regularne czyszczenie sitka i wirnika; kontrola połączeń
Możliwość naprawy	Możliwość czyszczenia; wirnik i pływak dostępne; wymienne części zużywalne
Temperatura pracy	Nie używać w przypadku zamarznięcia; wytrzymuje niskie temperatury, ale nie uruchamiać, jeśli jest zamrożona
Gwarancja	Wsparcie techniczne i elektroniczny certyfikat gwarancji na stronie www.vevor.com/support

Często zadawane pytania - NMBP11-G1100-40-12 Vevor

Jakie jest napięcie zasilania pompy?

Pompa działa na 12 V DC. Nie używać wyższego napięcia, aby nie uszkodzić urządzenia.

Jak prawidłowo zainstalować pompę w zęzie?

Umieść pompę w najniższym punkcie zęzy na płaskiej i poziomej powierzchni. W razie potrzeby użyj bloku ze sklejki morskiej o grubości 1/2''. Upewnij się, że wylot rury jest skierowany w stronę pawęży, a pływak znajduje się na tym samym poziomie lub wyżej niż pompa, aby uniknąć braku wody.

Co zrobić, jeśli pompa nie uruchamia się automatycznie?

Sprawdź, czy filtr jest czysty i czy pływak nie jest zablokowany. Przetestuj, przechylając pływak ręcznie. Jeśli pompa działa w trybie ręcznym, ale nie automatycznym, wyłącznik pływakowy może być uszkodzony lub zablokowany przez zanieczyszczenia.

Jak wyczyścić pompę?

Odłącz zasilanie. Naciśnij boczne zaczepy, aby zdjąć obudowę pompy z podstawy. Wyczyść wirnik i komorę wodną. Usuń wszystkie zanieczyszczenia z sitka. Złóż, zatrzaskując obudowę.

Jaki typ przewodu użyć do okablowania?

Użyj przewodu o przekroju 18 AWG (brązowy dla dodatniego, czarny dla ujemnego). Uszczelnij połączenia morskim środkiem uszczelniającym, aby zapobiec korozji.

Czy pompa może pompować olej lub benzynę?

Nie, pompa jest przeznaczona wyłącznie do pompowania wody. Nigdy nie używaj jej do łatwopalnych cieczy, takich jak benzyna czy olej, stwarza to ryzyko pożaru.

Jak przetestować działanie pompy?

Obróć przycisk testowy zgodnie z ruchem wskazówek zegara, jednocześnie doprowadzając wodę do pompy. Jeśli przepływ jest słaby, sprawdź połączenia elektryczne i upewnij się, że wirnik nie jest odwrócony.

Co zrobić, jeśli bezpiecznik regularnie się przepala?

Sprawdź, czy bezpiecznik ma odpowiednią wartość w amperach (patrz specyfikacja). Upewnij się, że wirnik nie jest zablokowany przez zanieczyszczenia. Jeśli problem nadal występuje, wymień uszkodzone okablowanie.

Czy pompę można zanurzyć?

Tak, pompa jest wodoodporna i zanurzeniowa. Jednak połączenia przewodów elektrycznych nie mogą być zanurzone i powinny być umieszczone wysoko, powyżej maksymalnego poziomu wody.

Gdzie znaleźć wsparcie techniczne lub gwarancję?

Wejdź na stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji.

INSTRUKCJA OBSŁUGI NMBP11-G1100-40-12 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

POMPA ZĘZOWA ŁODZI

INSTRUKCJE

MODEL: NMBP11-G1100-40-12 / NMBP11-G750-30-12

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

POMPA ZĘZOWA ŁODZI

MODEL: NMBP11-G1100-40-12 / NMBP11-G750-30-12

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytaćPrzeczytaj uważnie instrukcję obsługi.

Niniejszy produkt podlega postanowieniom dyrektywy UE2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieciprzez wskazuje, że produkt wymaga oddzielnego składowania zbiórka w Unii Europejskiej. Dotyczy produktui wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczonew związku z tym nie wolno wyrzucać go razem z normalnymi odpadami domowymi, lecz należy oddać go do punktu zbiórki w celu recyklingu urządzeń elektrycznych i urządzeń elektronicznych

WŁAŚCIWOŚCI PRODUKTÓW

Model	Wejście	Maksymalniemoc	Maksymalny przepływ Maksymalne podnoszenie	Średnica zewnętrznarury wylotowej
NMBP11-G1100-40-12 DC12V 54W 1100GPH 4m				R29mm
NMBP11-G750-30-12 DC12V 43W 750GPH 3m				R19mm

UWAGA

OSTROŻNOŚĆ:

Przed instalacją i użyciem tego produktu należy uważnie przeczytać wszystkie instrukcje.

produkt. Ta pompa jest uszczelniona i dlatego zanurzalna. Jednak połączenia przewodów elektrycznych nie mogą być zanurzone. Aby uzyskać dodatkowe

w celu ochrony należy pokryć złącza czołowe i sąsiadujące końce przewodów obficie taśmą izolacyjną w płynie.

BEZPIECZEŃSTWO:

Pompa zęzowa automatyczna może być używana wyłącznie do pompowania wody. Nie może być używana do innych płynów. Podczas instalacji podłącz czarny przewód pompy do ujemnego

zacisku (-) i przewód brązowy lub brązowo-biały do bieguna dodatniego (+).

Zastosuj odpowiedni bezpiecznik.

Połączenia przewodów muszą zostać uszczelnione uszczelniaczem morskim.

Wszystkie przewody i połączenia muszą znajdować się powyżej poziomu wody zęzowej. Jeśli to konieczne, nie usuwaj izolatora arbitralnie. Uszczelniacz morski

Do wszystkich przewodów należy stosować środek utleniający. Nie wolno pracować na sucho.

OSTRZEŻENIE:

Aby zapobiec obrażeniom, zawsze odłączaj źródło zasilania podczas instalacji.

lub serwisowania jakiegokolwiek produktu elektrycznego.

NIE używaj pompy do usuwania benzyny, oleju lub innych łatwopalnych cieczy. Zawsze używaj wartości znamionowej bezpiecznika określonej dla danego modelu pompy. Nieprzestrzeganie tego zalecenia może spowodować poważne obrażenia ciała lub zagrożenie pożarem. MATERIAŁY OPCJONALNE

Blok ze sklejki morskiej o grubości 1/2" (nieco większy niż podstawa pompy)

Wodoodporny klej (epoksydowy, silikonowy lub z włókna szklanego) do bloku montażowego.

Przewód o grubości 18 (brązowy, brązowy, biały i czarny).

INSTRUKCJA MONTAŻU POMPY

OSTRZEŻENIE: Zdejmij podstawę montażową pompy (patrz rysunek 3)

Zdejmij blok piankowy, który podtrzymuje pływak na czas transportu.

Niedopełnienie tego obowiązku uniemożliwi uruchomienie pompy w obecności wody.

Krok 1: Naciśnij zatrzaski po obu stronach automatycznej pompy zęzowej i wyjmij filtr z dna pompy.

UWAGA: Przed podłączeniem lub uruchomieniem pompy należy prawidłowo zainstalować filtr.

Odłączanie jest surowo zabronione

filtr podczas pracy pompy. Pompa musi być zainstalowana nad poziomem wody.

Krok 2: Zapewnij najlepsze miejsce podczas instalacji pompy. Jeśli używasz tylko

jedna pompa, zwykle montowana w najgłębszym miejscu lustra wody

gdy łódź się zatrzyma. Musisz zainstalować kompletne rury do odprowadzania wody.

Odwodnij wszystkie zamiatarki poprzez poziomą instalację rur wodnych lub umieszczenie

pompy w wyższej pozycji.

Krok 3: Montaż sitka A: Do

mocowania sitka na klocku drewnianym należy użyć samogwintujących wkrętów ze stali nierdzewnej o średnicy 4,0 mm.

B: Jeśli mocujesz sitko do metalu lub włókna szklanego, najpierw zamontuj na nim kawałek drewna, następnie zamocuj sitko do kawałka drewna, a na końcu zamontuj pompę w filtrze i upewnij się, że oba zatrzaski są zamocowane.

Krok 4: Podłącz rurę o średnicy wewnętrznej 3/4 cala do dyszy wylotowej i zaciśnij je zaciskiem ze stali nierdzewnej. Zalecamy stosowanie standardowych rur, ponieważ nie zacisną się one przy nagłym wygięciu. Użycie rury o mniejszej średnicy nie uszkodzi pompy, ale zmniejszy jej przepływ.

Krok 5: Przewód Aby zapobiec zniszczeniu lub korozji przewodu, ważne jest, aby przymocować końce przewodu i zaciski izolatorami lub paskami plastikowymi w najwyższej możliwej pozycji poziomej. Podczas instalowania pompy zaleca się użycie przewodu nr 18. Użycie przewodu o zbyt małej średnicy może spowodować przegrzanie się wnętrza, zmniejszenie ciśnienia i wpływ na wydajność pompy.

NOTATKA:

1. Upewnij się, że grubość kadłuba wynosi co najmniej 1/2". Jeśli nie, umieść blok sklejki morskiej o grubości 1/2" (nieco większej niż podstawa pompy) w najniższej części zęzy. Upewnij się, że w tej pozycji można zdjąć pokrywę pompy w celu jej wyczyszczenia. Przyklej sklejkę do kadłuba za pomocą wodoodpornego kleju (epoksydowego, silikonowego lub żywicy z włókna szklanego). Zobacz rysunek 1.

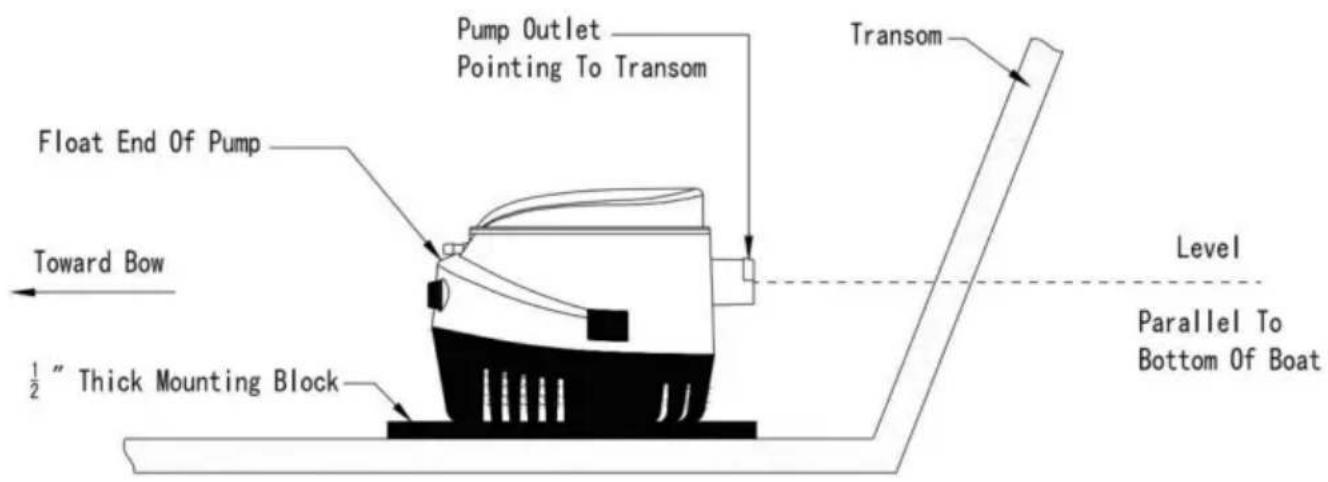

1. Umieść pompę w najniższej części zęzy na płaskiej, równej powierzchni.

(na bloku sklejki, jeśli został

zainstalowany) z wylotem skierowanym w stronę pawęży.

Upewnij się, że dysza wylotowa jest wypoziomowana. Jeśli jest skierowana w górę lub w dół, oznacza to, że śluza powietrzna

może tworzyć się w pompie. (Zobacz rysunek 1)

1. Koniec pływaka pompy musi znajdować się na poziomie końca pompy lub powyżej niego.

(Zobacz rysunek 1). Zapobiega to wyczerpaniu się wody w pompie podczas

pływak jest nadal wystarczająco wysoko, aby uruchomić pompę.

1. Zaznacz położenie trzech (3) otworów montażowych ołówkiem lub rysikiem.

OSTRZEŻENIE: Podczas wiercenia otworów nie należy wiercić otworów przez kadłub!

1. Ostrożnie wywierć dwa otwory pilotażowe o średnicy 1/8" w zaznaczonym obszarze i wkręć śrubę. Wkręć śrubę w każdy otwór.
2. Założ opaski zaciskowe (jedną do zamocowania węża do pompy, drugą do złącze przez kadłub) na końcu węża. Przeciągnij wąż nad wylotem dyszę pompy.Zamontuj zacisk.
3. Poprowadź wąż pod kątem w góre do złącza przez kadłub. Unikaj zapadnięć w wężu, który może zatrzymać wodę i zapowietrzyć pompę. Unikaj umieszczania nadmiaru naprężenie węża, które może uszkodzić wylot pompy.
4. Przeciągnij wąż przez deski burtowe i zaciśnij go na miejscu.

DZIAŁANIE:

Gdy brązowo-biały przewód automatycznej pompy zęzowej jest podłączony do dodatni (+) zacisk akumulatora, czarny przewód podłączony do akumulatora zacisk ujemny (-), pompa posiada funkcję automatyczną.

Gdy brązowo-biały przewód automatycznej pompy zęzowej jest podłączony do dodatni (+) zacisk akumulatora, czarny przewód podłączony do akumulatora zacisk ujemny (-), pompa posiada funkcję automatyczną.

1. Gdy poziom wody wzrośnie ponad dolną płaską powierzchnię sitka o 40-50 mm, punkt styku wyłącznika pływakowego zostaje podłączony, a następnie pompa działa. 2. Gdy poziom wody spadnie do 20-30 mm ponad poziom dna

powierzchni sitka, punkt styku wyłącznika pływakowego zostaje odłączony, wyłącznik pływakowy przestaje działać, a następnie pompa przestaje działać. Tymczasem, gdy brązowy przewód automatycznej pompy zęzowej jest podłączony do dodatniego (+) zacisku akumulatora, a czarny przewód jest podłączony do ujemnego (-) zacisku akumulatora, ta pompa jest taka sama jak zwykła pompa zęzowa i nie ma automatycznej funkcji.

INSTRUKCJE OSTRZEGAWCZE

OSTRZEŻENIE: Upewnij się, że źródło zasilania to 12 V DC / 24 V DC. Wyższe napięcie uszkodzi pompę.

1. Używając całej długości dostarczonego przewodu (oraz dodatkowego przewodu, jeśli to konieczne), podłącz przewody do pompy, jak pokazano na schemacie. (Patrz rysunek 2.)

1. Odsuń przewody na bok i przymocuj je do grodzi, aby uniknąć ciągnięcia.
2. Używając złączek stykowych o wymiarach dostosowanych do przewodu o grubości 18, połącz uchwyt bezpiecznika do przewodu dodatniego (brązowego) pomiędzy akumulatorem a przełącznikiem.

Umieść uchwyt bezpiecznika w miejscu, do którego będzie łatwy dostęp.

wymiana bezpieczników.

WAŻNE: Używaj bezpieczników o odpowiednim natężeniu prądu (patrz tabela specyfikacji) na górze arkusza.)

Ostrzeżenie: NIEPRAWIDŁOWE ZABEZPIECZENIE I WYKONANIE ODPOWIEDNIO WODOODPORNYCH POŁĄCZEŃ UNIEWAŻNIĄ GWARANCJĘ PRODUKTU.

1. Zainstaluj przełącznik trójpozycyjny umożliwiający automatyczne lub ręczne przełączanie modeli. 5. Włącz pompę i przekręć pokrętło testowe zgodnie z ruchem wskazówek zegara, aby sprawdzić działanie. Wprowadź wodę do pompy. Jeśli wydajność wydaje się być zbyt niska, sprawdź połączenia przewodów, odwrotne połączenia powodują odwrotny obrót wirnika, co drastycznie zmniejsza wydajność i może spowodować przedwczesną awarię pompy.

PIELEGNACJA I KONSERWACJA

Od czasu do czasu sprawdzaj pompę, aby mieć pewność, że żadne zanieczyszczenia nie blokują wirnika i/lub pływaka wewnątrz obudowy. Użyj pokrętła testowego, obracając je zgodnie z ruchem wskazówek zegara, zwracając szczególną uwagę, aby zapewnić doskonałą wydajność pompy. Aby

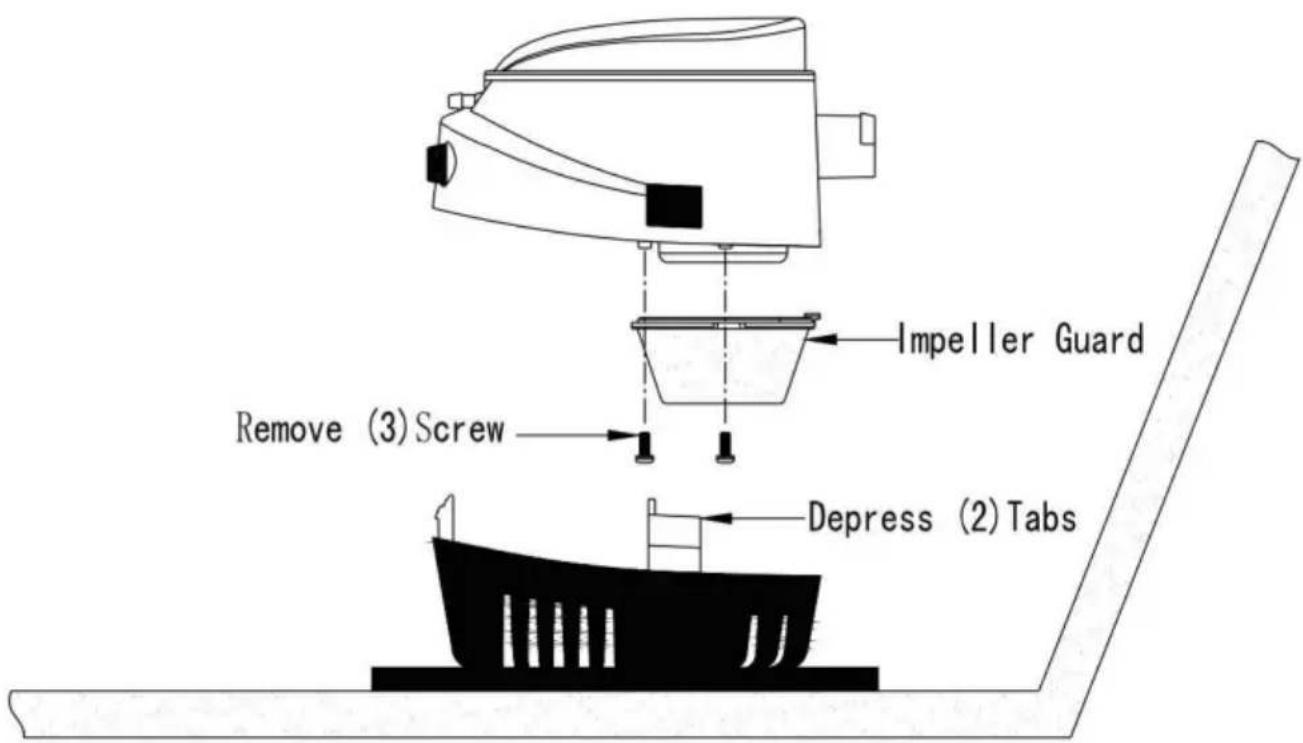

oczyścić komorę wodną, należy zdjąć obudowę pompy z mocowania podstawy, naciskając zaczepy po bokach. Podnieś obudowę pompy. (Zobacz Rysunek 3)

Aby wyczyścić wirnik, należy odkręcić śrubę osłony wirnika i podnieść wirnik.

Usuń wszystkie zanieczyszczenia, które nagromadziły się w komorze pompy i wokół niej. Upewnij się, że wszystkie zanieczyszczenia zostały usunięte z gniazd sitka wokół podstawy pompy.

Sprawdź wirnik, aby upewnić się, że jest mocno przymocowany do wału i nie jest pęknięty ani złamany.

Zamontuj osłonę wirnika, śrubę i obudowę pompy na podstawie. Upewnij się, że wszystkie zaczepy są całkowicie zatrzaśnięte.

Okresowo sprawdzaj połączenia elektryczne, aby upewnić się, że są wodoodporne i zamontowane wysoko i sucho. Nie używaj domowych środków czyszczących do pompy, ponieważ wiele z nich może uszkodzić materiały pompy.

Pompa sama w sobie nie jest wrażliwa na działanie temperatur ujemnych. Jeśli jednak pompa jest zanurzona w lodzie lub otoczona lodem, nie można jej używać.

Nigdy nie włączaj pompy, jeśli jest ona zanurzona w lodzie lub otoczona lodem.

ODZYSKIWANIE PO AWARII

Objaw możliwa przyczyna leczenie
ZmniejszonyPrzepływ	Zatkany filtr	Wyczyść zewnętrzną część sitka i usuń zanieczyszczenia z okolic wirnika.
	Zatkany przewód wylotowy	Wyczyść wąż poprzez płukanie wsteczne
	Niskie napięcie akumulatora	Sprawdź stan akumulatora i naładuj, jeśli niezbędny.
	Zagięty wąż spustowy	Jeżeli wąż jest zagięty z powodu ostrego przedmiotu zgiąć, przerobić na wąż, który nie będzie się zaginał zgięcia.
Brak wody pompowany	Drutznajomości	Upewnij się, że połączenia przewodów nie są skorodowane. Kontrola wizualna nie wystarczy - lekkie pociągnięcie za każdy drut pokaże, czy druty są nadal połączone. Sprawdź, czy żadne połączenia drutów nie zwisają w dół do wody.
	Bezpiecznik stopiony	Sprawdź bezpiecznik, aby upewnić się, że ma odpowiedni rozmiar bezpiecznik nadal się przepala, sprawdź wirnik przez otwór wlotowy, aby upewnić się, że nie jest zablokowany lub zablokowany zanieczyszczeniami.
	Wyłącznik pływakowy awaria	Podnieś koniec wyłącznika pływakowego do góry - jeśli pompa pracuje, wyłącznik jest sprawny. Jeśli pompa nie pracuje, ustaw PRZEŁĄCZNIK ręczny w pozycji na - jeśli pom działa automatyczne przełączanie uległo awarii.
Pompaprzywyczajeniewyłączać	Coś podpływakiem	Wyczyść pod pływakiem, aby upewnić się, że nie ma żadnych zanieczyszczeń.nie podtrzymywanie pływaka
	Zablokowany pływak	Sprawdź, czy pływak jest luźny i wolny odlepki olej zęzowy. Jeśli pływak wydaje się powolny i/lub pływak nie porusza się swobodnie, może wystąpićprzerywana lub sporadyczna praca pompy. Ten stan jestzwykle wynikiem gromadzenia się oleju i/lub brudu wi wokół ruchomych części przełącznika. Aby to naprawić,spróbuj namoczyć cały przełącznik w środku czyszczącymMarine przez dziesięć minut, mieszając kilkarazy i sprawdzając płynność i swobodę działania pływaka.Powtórz, jeśliniezbędny
	Przełącznikzamontowany równieżNiskiWAŻNY	Jeśli pompa zasysa powietrze, a automatyczny wyłączniknie osiągnął pozycji WYŁĄCZONY, wyłącznik może byćzamontowany zbyt nisko i pompa powinna zostaćponownie zainstalowana co najmniej o 1/4 wyżej niżpodstawa pompy.
Przewodyprzegrzany.StopionyizolacjaPowtarzający sięstopionybezpieczeństnik	Połączeniezacięty wirnik i złyrozmiarbezpieczeństnik.	Upewnij się, że wirnik jest czysty, nie ma w nim zanieczyszczeń i możesię swobodnie obracać. Zmień bezpiecznik na odpowiednirozmiar. Wymień uszkodzone okablowanie i/lub przełącznik.
	Rozmiar bezpiecznika lubzaciętywirnik	Sprawdź, czy bezpiecznik ma odpowiednią wartość amperażu.Sprawdź wirnik, aby upewnić się, że nie jest zapłatany w żylkę wędkarską i
