NMBP11-G1100-40-12 - Waterpomp Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Automatische dompelpomp voor lenswater
Merk	Vevor
Model	NMBP11-G1100-40-12
Voedingsspanning	12 V DC
Opgenomen vermogen	54 W
Maximaal debiet	1100 GPH (ongeveer 4164 L/u)
Maximale opvoerhoogte	4 m
Buitendiameter uitlaatslang	29 mm
Pomptype	Centrifugaalpomp met ingebouwde vlotterschakelaar
Werkingsmodus	Automatisch (waterniveaudetectie) en handmatig (gedwongen start)
Elektrische beveiliging	Geschikte zekering (stroomsterkte volgens specificaties, niet meegeleverd)
Aanbevolen draaddoorsnede	Draad van 18 gauge (AWG 18)
Behuizingsmateriaal	Corrosiebestendig plastic (ABS-type)
Geschat gewicht	Ongeveer 1,2 kg
Inhoud verpakking	Pomp, inlaatfilter, montagebasis, gebruikershandleiding
Veiligheidsinstructies	Niet gebruiken voor brandbare vloeistoffen; elektrische aansluitingen uit het water houden; gebruik de juiste zekering
Regelmatig onderhoud	Regelmatig reinigen van het inlaatfilter en de waaier; inspectie van aansluitingen
Repareerbaarheid	Reinigbaar; waaier en vlotter toegankelijk; vervangbare slijtdelen
Bedrijfstemperatuur	Niet gebruiken bij vorst; bestand tegen vriestemperaturen maar niet gebruiken als het in ijs vastzit
Garantie	Technische ondersteuning en elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - NMBP11-G1100-40-12 Vevor

Wat is de voedingsspanning van de pomp?

De pomp werkt op 12 V DC. Gebruik geen hogere spanning, anders kan het apparaat beschadigd raken.

Hoe installeer ik de pomp correct in de lens?

Plaats de pomp op het laagste punt van de lens op een vlakke en horizontale ondergrond. Gebruik indien nodig een blok maritiem triplex van 1/2''. Zorg ervoor dat de uitlaatslang naar de achterkant is gericht en dat de vlotter op hetzelfde niveau of hoger dan de pomp staat om droogloop te voorkomen.

Wat te doen als de pomp niet automatisch start?

Controleer of het filter schoon is en de vlotter niet vastzit. Test door de vlotter handmatig te kantelen. Als de pomp handmatig werkt maar niet automatisch, is de vlotterschakelaar mogelijk defect of geblokkeerd door vuil.

Hoe maak ik de pomp schoon?

Koppel de stroom los. Druk op de zijlipjes om het pomphuis van de basis te verwijderen. Reinig de waaier en de waterkamer. Verwijder al het vuil uit het inlaatfilter. Monteer de behuizing weer vast door deze vast te klikken.

Welk type draad moet ik gebruiken voor de bedrading?

Gebruik draad van 18 AWG (bruin voor positief, zwart voor negatief). Sluit de aansluitingen af met maritieme kit om corrosie te voorkomen.

Kan de pomp olie of benzine verpompen?

Nee, de pomp is alleen ontworpen om water te verpompen. Gebruik het nooit voor brandbare vloeistoffen zoals benzine of olie, dit levert brandgevaar op.

Hoe test ik de werking van de pomp?

Draai de testknop met de klok mee terwijl de pomp water krijgt. Als de doorstroming laag is, controleer dan de elektrische aansluitingen en zorg ervoor dat de waaier niet omgekeerd is.

Wat te doen als de zekering regelmatig doorslaat?

Controleer of de zekering de juiste stroomsterkte heeft (zie specificaties). Zorg ervoor dat de waaier niet geblokkeerd is door vuil. Als het probleem aanhoudt, vervang dan de beschadigde bedrading.

Kan de pomp worden ondergedompeld?

Ja, de pomp is waterdicht en onderdompelbaar. De elektrische draadaansluitingen mogen echter niet worden ondergedompeld en moeten hoog worden geplaatst, boven het maximale waterniveau.

Waar vind ik technische ondersteuning of de garantie?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING NMBP11-G1100-40-12 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

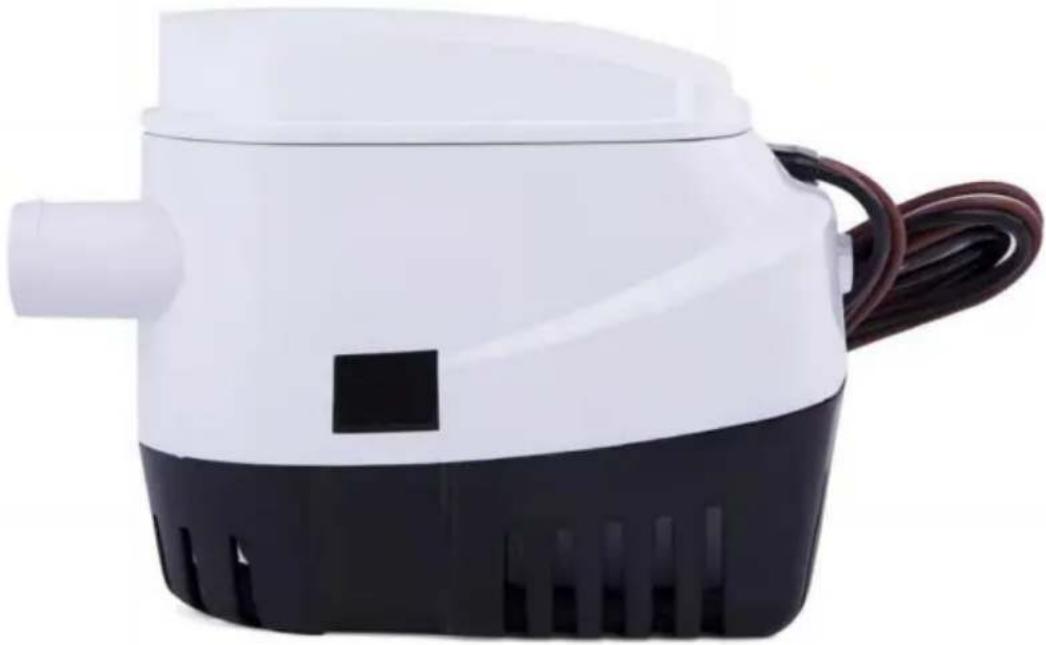

BOOT BILGEPOMP

MODEL: NMBP11-G1100-40-12 / NMBP11-G750-30-12

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:Lees de gebruiksaanwijzing zorgvuldig door.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte klikodoor geeft aan dat het product gescheiden afval nodig heeft inzameling in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die met dit symbool zijn gemag als zodanig niet bij het normale huisvuil worden weggegooid, maar moet naar een inzamelpunt voor recycling van elektrische apparaten worden gebracht en elektronische apparaten

Lees alle instructies zorgvuldig door voordat u dit product installeert en gebruikt.

Dit product is verzegeld en daarom onderdompelbaar. De elektrische draadverbindingen mogen echter niet ondergedompeld worden. Voor extra bescherming, bedek de stootvoegen en aangrenzende draadeinden royaal met vloeibare elektrische tape.

bescherming, bedek de stootvoegen en aangrenzende draadeinden royaal met vloeibare elektrische tape.

Auto bilgepomp kan alleen worden gebruikt voor het pompen van water. Het kan niet worden gebruikt voor andere vloeistoffen. Tijdens de installatie, sluit de zwarte draad van de pomp aan op de negatieve (-) aansluiting en de bruine of bruinwitte draad aan de positieve pool (+).

De automatische bilgepomp kan alleen worden gebruikt voor het pompen van water. Het kan niet worden gebruikt voor andere vloeistoffen. Tijdens de installatie sluit u de zwarte draad van de pomp aan op de negatieve (-) aansluiting en de bruine of bruinwitte draad op de positieve pool (+).

De draadverbindingen moeten worden afgedicht met een waterdichte kit.

De draadverbindingen moeten worden afgedicht met een waterdichte kit.

Alle draden en aansluitingen moeten boven het bilgewaterniveau liggen. Tenzij

indien nodig, verwijder de isolator dan niet willekeurig. Marinekit

Voor alle draden moet een oxidatiemiddel worden gebruikt. Niet drooglopen

WAARSCHUWING:

Om letsel te voorkomen, moet u altijd de stroombron loskoppelen bij het installeren of onderhouden van een elektrisch product. Gebruik de pomp NIET om benzine, olie of andere ontvlambare vloeistoffen te verwijderen. Gebruik altijd de zekering met de ampèrage die voor uw pompmodel is gespecificeerd. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel of brandgevaar.

OPTIONELE MATERIALEN

1/2" dik blok multiplex (iets groter dan de pompbasis)

Waterdichte lijm (epoxy, siliconenlijm of glasvezelhars) om montageblok.

18-gauge draad (bruin, bruin, wit en zwart).

MONTAGE-INSTRUCTIES VOOR POMP

WAARSCHUWING: Verwijder de montagebasis van de pomp (zie afbeelding 3)

Verwijder het schuimblok dat de vlotter ondersteunt tijdens het transport.

Als u dit niet doet, start de pomp niet als er water aanwezig is.

Stap 1: Druk op de grendels aan beide zijden van de automatische bilgepomp en verwijder het filter weg van de onderkant van de pomp.

OPMERKING: Installeer het filter correct voordat u de pomp aansluit of gebruikt.

Het is ten strengste verboden om de verbinding te verbreken

het filter wanneer de pomp draait. De pomp moet boven het waterpeil worden geplaatst.

Stap 2: Zorg voor de beste plek bij het installeren van de pomp. Als u slechts één pomp gebruikt, wordt deze meestal op de diepste plaats van het waterpeil geïnstalleerd wanneer de boot stopt. U moet complete buizen installeren om water af te voeren.

Laat alle leidingen leeglopen door horizontale installatie van waterleidingen, of door de pomp op een hogere positie te plaatsen.

Stap 3: Monteer de zeef A:

Gebruik zelftappende schroeven van roestvrij staal van 4,0 mm om de zeef op een houten blok te bevestigen.

B: Als u het filter aan een stuk metaal of glasvezel bevestigt, plaatst u er eerst een stuk hout op. Bevestig vervolgens het filter aan het stuk hout en installeer vervolgens de pomp in het filter. Zorg ervoor dat de twee beugels goed vastzitten.

Stap 4: Sluit een 3/4" ID-buis aan op het uitlaatmondstuk en klem ze vast met een

roestvrijstalen klem. Het is raadzaam om de standaardbuizen te gebruiken, omdat deze niet vastlopen door plotseling te buigen. Als u een buis met een kleinere diameter gebruikt, zal dit de pomp niet beschadigen, maar zal het debiet van de pomp verminderen.

Stap 5: Bedrading Om te voorkomen dat de draad kapotgaat of corrodeert, is het belangrijk om de uiteinden van de draad en de aansluitingen zo hoog mogelijk horizontaal vast te zetten met isolatoren of kunststof banden. Bij het installeren van de pomp wordt draad nr. 18 aanbevolen. Als er te dunne draad wordt gebruikt, kan dit oververhitting binnenin veroorzaken, waardoor de druk afneemt en de prestaties van de pomp worden beïnvloed.

OPMERKING:

1. Zorg ervoor dat de dikte van de romp ten minste 1/2" dik is. Als dat niet het geval is, plaats dan een blok 1/2" marine multiplex (iets groter dan de pompbasis) in het laagste deel van de bilge. Zorg ervoor dat de pompkap verwijderd kan worden voor reiniging in deze positie. Lijm het multiplex aan de romp met een waterdichte lijm (epoxy, siliconenlijm of glasvezelhars). Zie afbeelding 1.

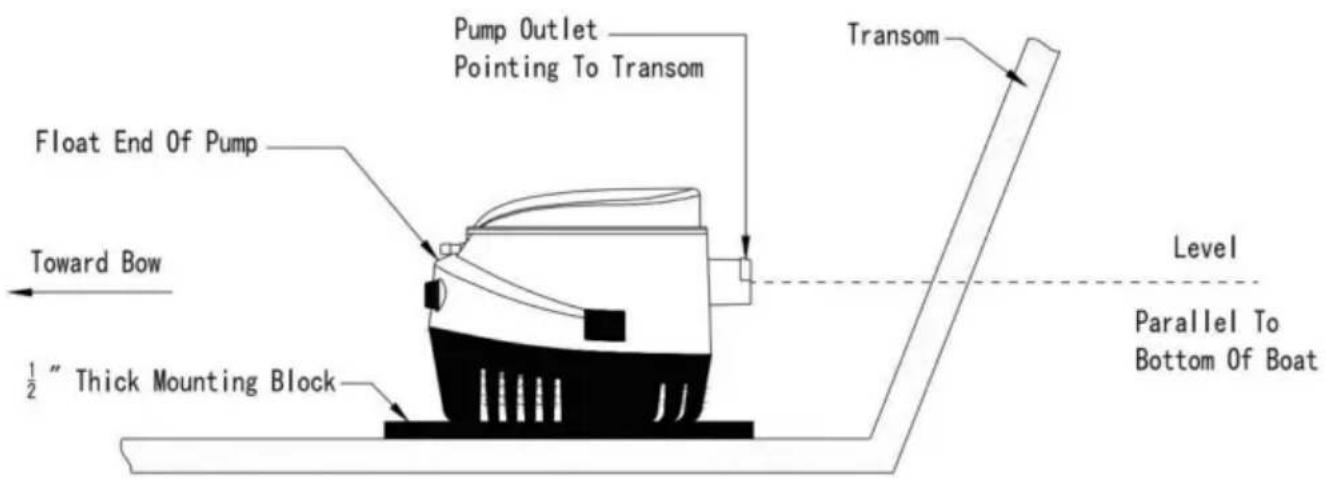

1. Plaats de pomp in het laagste deel van de bilge op een vlak, horizontaal oppervlak (op het multiplexblok als het is

geïnstalleerd) met de uitlaat naar de spiegel gericht.

Zorg ervoor dat de uitlaatmond waterpas staat. Als deze omhoog of omlaag wijst, kan er een luchtsluis in de pomp ontstaan. (Zie Figuur 1)

1. Het vlotteruiteinde van de pomp moet gelijk zijn met of hoger zijn dan het pompuiteinde (zie afbeelding 1). Dit voorkomt dat de pomp zonder water komt te zitten terwijl de vlotter nog hoog genoeg is om de pomp te activeren.
2. Markeer de locatie van de drie (3) montagegaten met een potlood of kraspen.

WAARSCHUWING: Boor bij het boren van gaten niet door de romp heen!

1. Boor voorzichtig twee gaten van 1/8" diameter in het gemarkeerde gebied en sla een schroef in elk gat.
2. Schuif de slangklemmen (één om de slang aan de pomp vast te klemmen, de andere aan de doorvoerconnector) over het uiteinde van de slang. Trek de slang over de afvoersproeier van de pomp. Monteer de klem.
3. Leid de slang schuin omhoog naar de door-de-huid-connector. Vermijd dips in de slang die water kunnen opvangen en de pomp kunnen blokkeren. Vermijd het plaatsen van overtollige spanning op de slang, waardoor de uitlaat van de pomp beschadigd kan raken.
4. Duw de slang over de doorvoerplanken en klem deze vast.

WERKING:

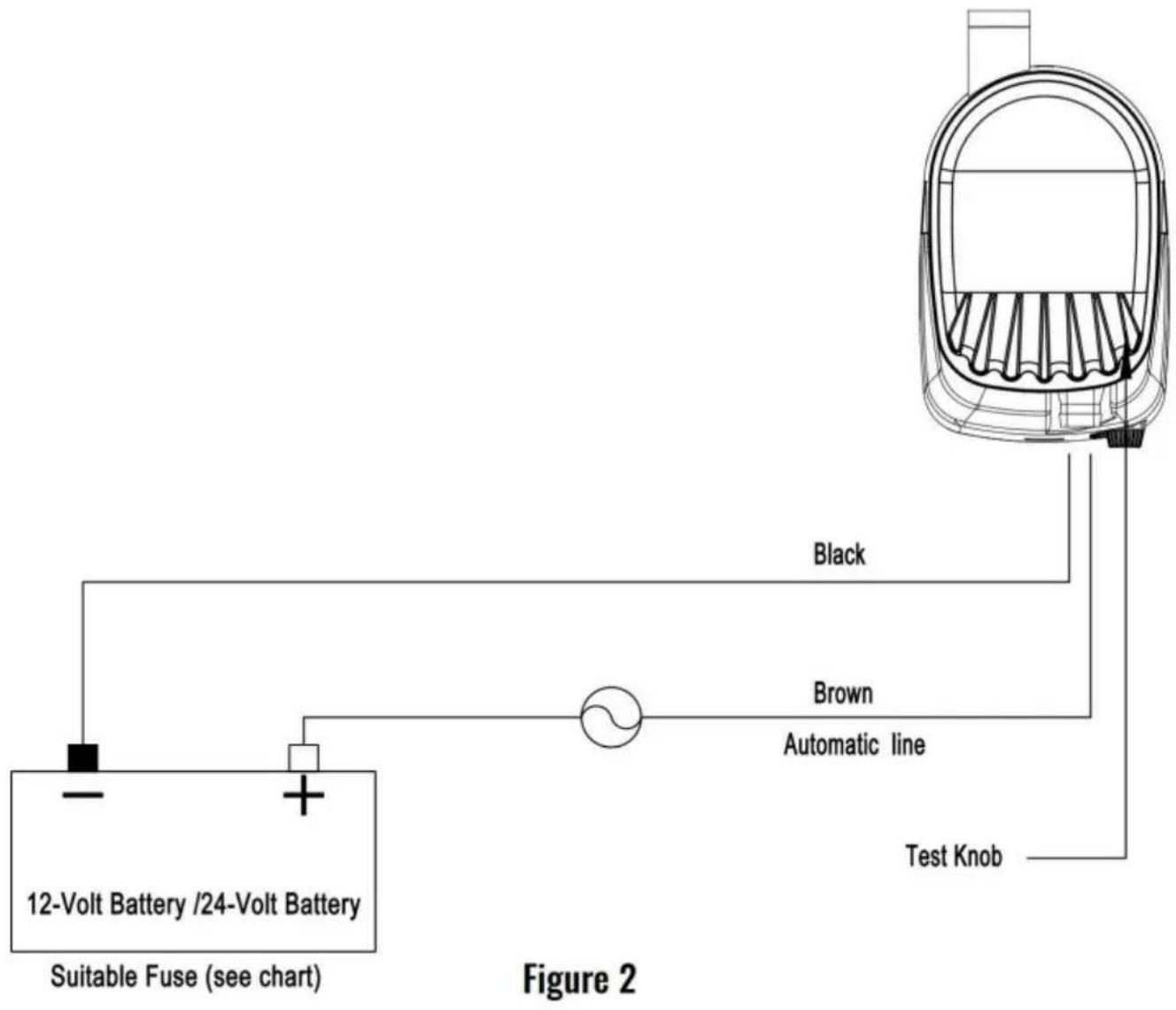

Wanneer de bruin-witte draad van de automatische lenspomp is aangesloten op de positieve (+) pool van de batterij, en de zwarte draad is verbonden met de negatieve (-) pool, heeft de pomp een automatische functie.

Wanneer de bruin-witte draad van de automatische lenspomp is aangesloten op de positieve (+) pool van de batterij, en de zwarte draad is verbonden met de negatieve (-) pool, heeft de pomp een automatische functie.

1. Wanneer het waterniveau boven het onderste vlakke oppervlak van de zeef stijgt tot 40 - 50 mm, wordt het contactpunt van de vlotterschakelaar aangesloten en vervolgens werkt de pomp. 2. Wanneer het waterpeil daalt tot 20 - 30 mm boven het onderste vlak

oppervlak van de zeef, wordt het contactpunt van de vlotterschakelaar losgekoppeld, stopt de vlotterschakelaar met werken en vervolgens stopt de pomp met werken. Ondertussen, wanneer de bruine draad van de automatische lenspomp is aangesloten op de positieve (+) pool van de accu, en de zwarte draad is aangesloten op de negatieve (-) pool van de accu, is de pomp hetzelfde als de gewone lenspomp en heeft geen automatische functie.

WAARSCHUWING: Zorg ervoor dat de stroombron 12 volt DC/24 volt DC is. Een hogere spanning kan de pomp beschadigen.

1. Sluit de draden aan op de pomp met behulp van de volledige lengte van de meegeleverde draad (en indien nodig extra draad), zoals aangegeven in het diagram (zie afbeelding 2).

1. Leid de draden uit de weg en bevestig ze aan het schot om trekken te vermijden.
2. Gebruik stootverbinders die geschikt zijn voor draad van 18 gauge en sluit de zekeringhouder aan in de positieve draad (bruin) tussen de accu en de schakelaar.

Plaats de zekeringhouder op een plaats die gemakkelijk toegankelijk is voor het vervangen van zekeringen.

BELANGRIJK: Gebruik zekeringen met de juiste ampère (zie specificatietabel) (bovenaan het blad).

Waarschuwing: HET NIET CORRECT SAMENSTELLEN EN MAKEN VAN PASSENDE WATERDICHTE VERBINDINGEN MAAKT DE GARANTIE ONGELDIG PRODUCTGARANTIE.

1. Installeer een driestandenschakelaar die automatische of handmatige schakeling mogelijk maakt voor modellen. 5. Zet de pomp aan en draai de testknop met de klok mee om de werking te controleren. Voer water in de pomp. Als de output te laag lijkt, controleer dan de draadverbindingen; omgekeerde verbindingen resulteren in tegengestelde waaierrotatie die de capaciteit drastisch vermindert en voortijdige pompstoring kan veroorzaken.

ZORG EN ONDERHOUD

Controleer af en toe uw pomp om er zeker van te zijn dat er geen vuil in de waaier en/of vlotter in de behuizing vastzit. Gebruik de testknop door deze met de klok mee te draaien; zorgvuldige aandacht garandeert uitstekende pompprestaties. Om

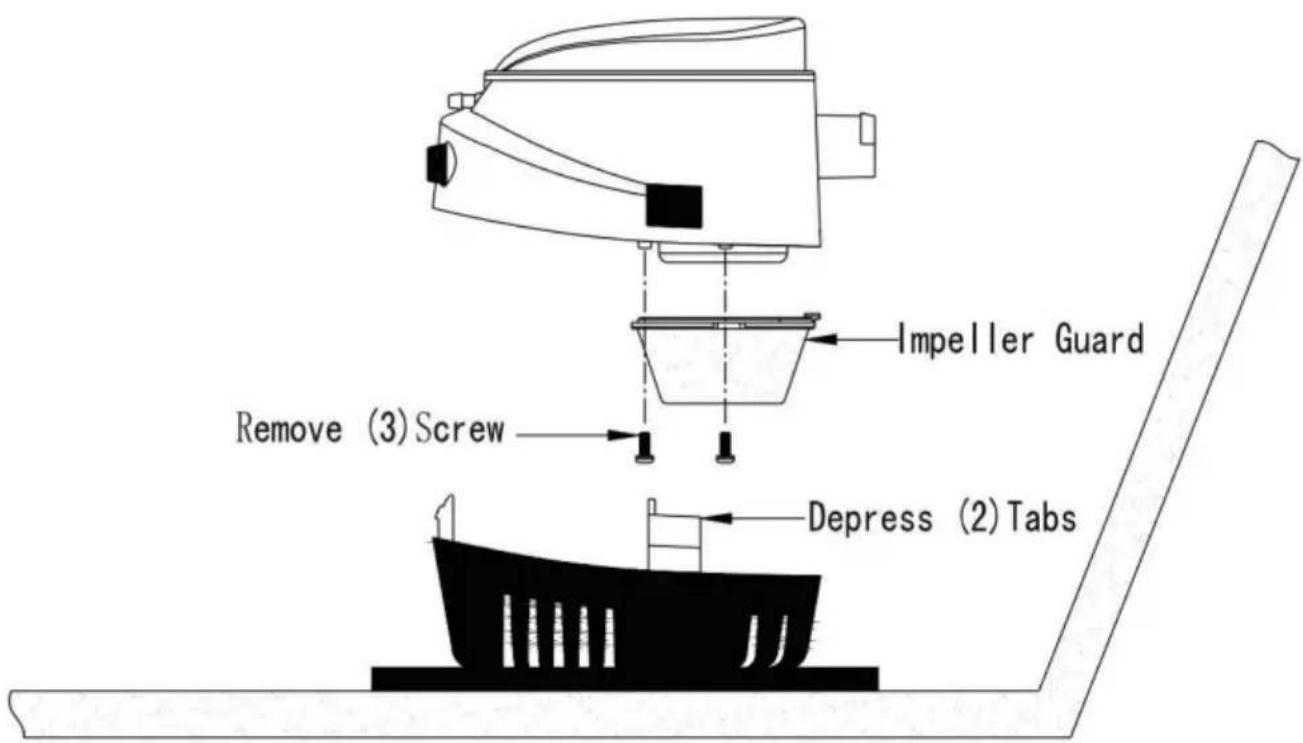

de waterkamer te reinigen, verwijdert u de pompbehuizing van de montageplaat door de lipjes aan de zijkanten in te drukken. Til de pompbehuizing weg. (Zie Figuur 3)

Om de waaier schoon te maken, verwijdert u de schroef van de waaierbescherming en tilt u de waaierbescherming op.

Verwijder alle vuil dat zich in de pompkamer en rondom de pomp heeft verzameld, inclusief de waaier. Zorg ervoor dat alle vuil uit de zeefsleuven is verwijderd rond de pompvoet.

Controleer de waaier om er zeker van te zijn dat deze stevig aan de as is bevestigd en niet gebarsten of gebroken.

Plaats waaierbescherming, schroef en pomphuis terug op de basis. Zorg ervoor dat alle lipjes volledig vastzitten. Controleer regelmatig de elektrische aansluitingen om er zeker van te zijn dat ze waterbestendig zijn en op een hoge en droge plaats zijn gemonteerd. Gebruik geen huishoudelijke schoonmaakmiddelen op de pomp, omdat veel daarvan de materialen van de pomp kunnen beschadigen.

De pomp zelf ondervindt geen hinder van temperaturen onder het vriespunt. Als de pomp echter in ijs is ingebed of door ijs is omgeven, kan deze niet worden gebruikt. Zet de pomp nooit aan als deze in of omgeven is door ijs.

HERSTEL VAN FOUTEN

Symptoom mogelijke oorzaak genezing
Verminderd Stroom	Verstopte zeef	Maak de buitenkant van de zeef schoon en verwijder vuil van rond de waaier.
	Afvoerleiding verstopt	Maak de slang schoon door deze terug te spoelen
	Lage batterijspanning	Controleer de conditie van de batterij en laad deze indien nodig op. nodig.
	Geknikt afvoerslang	Als de slang geknikt is door een scherpe buigen, omzetten in een slang die niet knikt bochten.
Geen water gepompt	Draad verbindingen	Zorg ervoor dat de draadverbindingen niet gecorrodeerd. Visuele controle is niet genoeg - een lichte trek aan elke draad zal vertellen of de draden nog verbonden zijn. Controleer of er geen draadverbindingen in het water hangen.
	Zekering gesmolten	Controleer de zekering om er zeker van te zijn dat deze de juiste maat heeft De zekering brandt nog steeds door. Controleer de waaier via de inlaatopening om er zeker van te zijn dat deze niet vastzit of vastzit met vuil.
	Vlotterschakelaar mislukking	Til het uiteinde van de vlotterschakelaar omhoog - als de pomp draait, is de schakelaar in orde. Als de pomp niet draait, zet u de handmatige schakelaar op de aan-positie - als de pomp niet draait, draait u de schakelaar naar de aan-positie loopt automatische schakelaar is mislukt.
Pomp zal nietuitschakelen	lets onder float	Maak onder de vlotter schoon om er zeker van te zijn dat er geen vuil meer is.de vlotter niet omhoog houden
	Vastzittende vlotter	Controleer of de vlotter los zit en vrij is vangomachtige bilgeolie. Als de vlotter traag lijkt te werkenen/of de vlotter niet vrij beweegt, kan er sprake zijn vanintermitterende of sporadische werking van de pomp. Dezetoestand is meestal het gevolg van olie en/of vuil dat zichophoopt in en rond de beweegbare delen van de schakelaar.Om dit te verhelpen, kunt u proberen de hele schakelaartien minuten in een reinigingsmiddel voor boten telaten weken, meerdere keren te roeren en te controleren ofde vlotter soepel en vrij werkt. Herhaal dit indiennodig
	Schakelaar ook gemonteerd Laag BELANGRIJK	Als de pomp lucht aanzuigt en de automatische schakelaar deUIT-stand niet heeft bereikt, is de schakelaar mogelijk te laaggemonteerd voor de pomp. In dat geval moet de pompminimaal 1/4 hoger dan de pompvoet worden geïnstalleerd.
Draden Combinatie oververhit.Gesmolten isolatieHerhaald gesmolten	van vastgelopen waaier en verkeerde maatsamensnelten.	Zorg ervoor dat de waaier vrij is van vuil en vrij kan draaien.Verminder de zekering tot de juiste maat. Vervangde beschadigde bedrading en/of schakelaar.
	Zekeringgrootte of vastgelopen waaier	Controleer of de zekering de juiste ampèrewaarde heeft.Controleer de waaier om te zien of deze niet vastzit aan visdraad, el
