BOMBA MACERADORA PARA VEHÍCULOS RECREATIVOS INSTRUCCIONES DE FUNCIONAMIENTO

MODELO: NMMP12-G120-12-1

Advertencia: Para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones.

FEATURES

• Se conecta directamente a la salida de desechos del RV.
• Capacidad para descargar distancias más largas
• Puerto de descarga de manguera de jardín
• Capacidad para drenar los tanques de almacenamiento en el hogar.

- Capacidad de enjuague con agua dulce.

- Fácil limpieza y almacenamiento.

SPECIFICATIONS

Bomba: Impulsor flexible autocebante con protección contra desgaste (acero inoxidable. lámina.

Macerador: Cortador de acero inoxidable que reduce el tamaño de la partículas a un máximo de 1/8" (4 mm).

Sello: Tipo labio

Puertos: Entrada: conector RV de 3" (75 mm) ; Salida: espiga de manguera de 1".

Motor: Tipo imán permanente de 12 V CC, completamente cerrado, eje de acero inoxidable, solo servicio intermitente.

Modelo	NMMP12-G120-12-1
Tamaño	295,5 x 148,2 x 132,7 milímetros
Voltaje nominal	12 V CC
Flujo máximo	12 GP M
Elevación máxima	≥slant 1 0 pies
Longitud del cable de alimentaci	7 pies

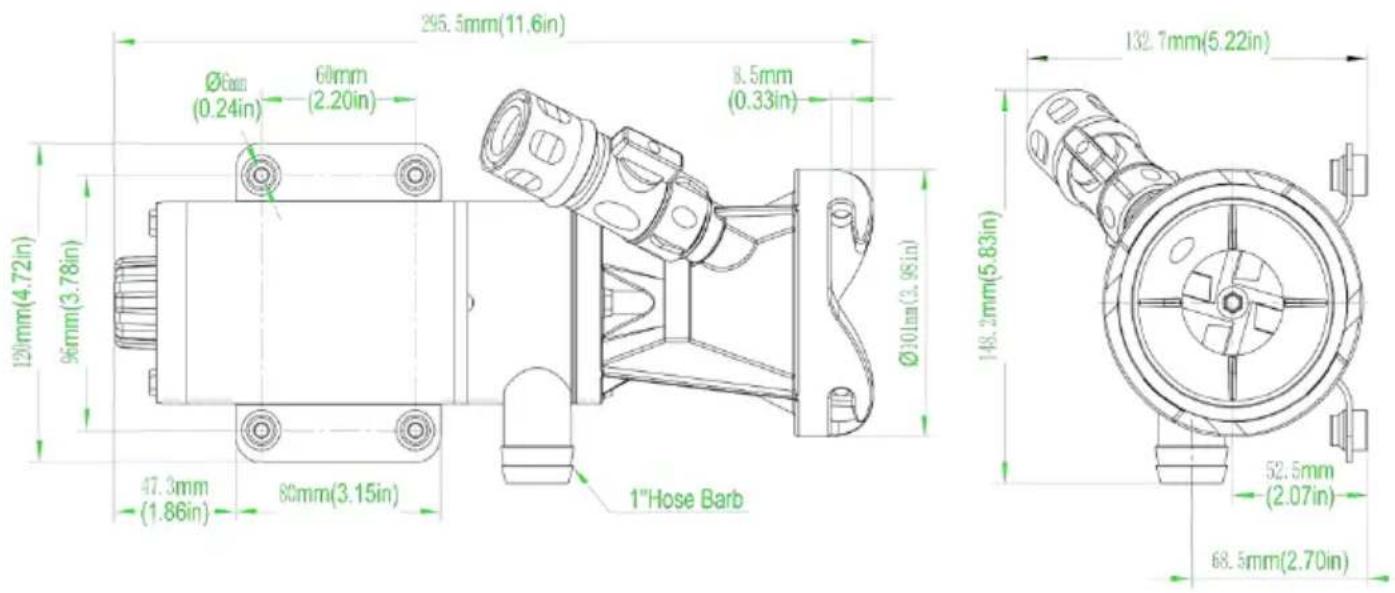

295.5mm(11.6in) Ø6mm (0.24in) 60mm (2.20in) 8.5mm (0.33in) Ø10mm(3.95in) 120mm(4.72in) 96mm(3.78in) 47.3mm (1.86in) 80mm(3.15in) 1"Hose Barb 132.7mm(5.22in) 148.2mm(5.83in) 52.5mm (2.07in) 68.5mm(2.70in)

PRODUCT LIST

Descripción	Cantidad
Bomba maceradora para vehículos recreativos	1
Válvula de conexión rápida desmontable con interr	1
Abrazadera de manguera de metal	2
Manguera transparente de 1 pulgada	1
1 pulgada + 3/4 pulgada TNP Junta de cob	1
Cable de alimentación de 7 pies	1
Instrucciones de funcionamiento	1
Cable de alimentación con 2 clips metálicos	1

WARNING

SOLICITUD

La bomba de desechos de CC NMMP12-G120 es la solución ideal p vaciar los tanques de almacenamiento de los vehículos recreativos y las estaciones de descarga. Vacía un tanque de almacenamiento típico

40 galones en menos de 5 minutos. No lo haga funcionar durante m

ADVERTENCIA

1. NO LO DEJE FUNCIONAR EN SECO DURANTE MÁS DE 30 SEGUNDOS.
2. NO LO MONTE DE FORMA PERMANENTE EN EL PUERTO DE DESECHOS DEL RV .

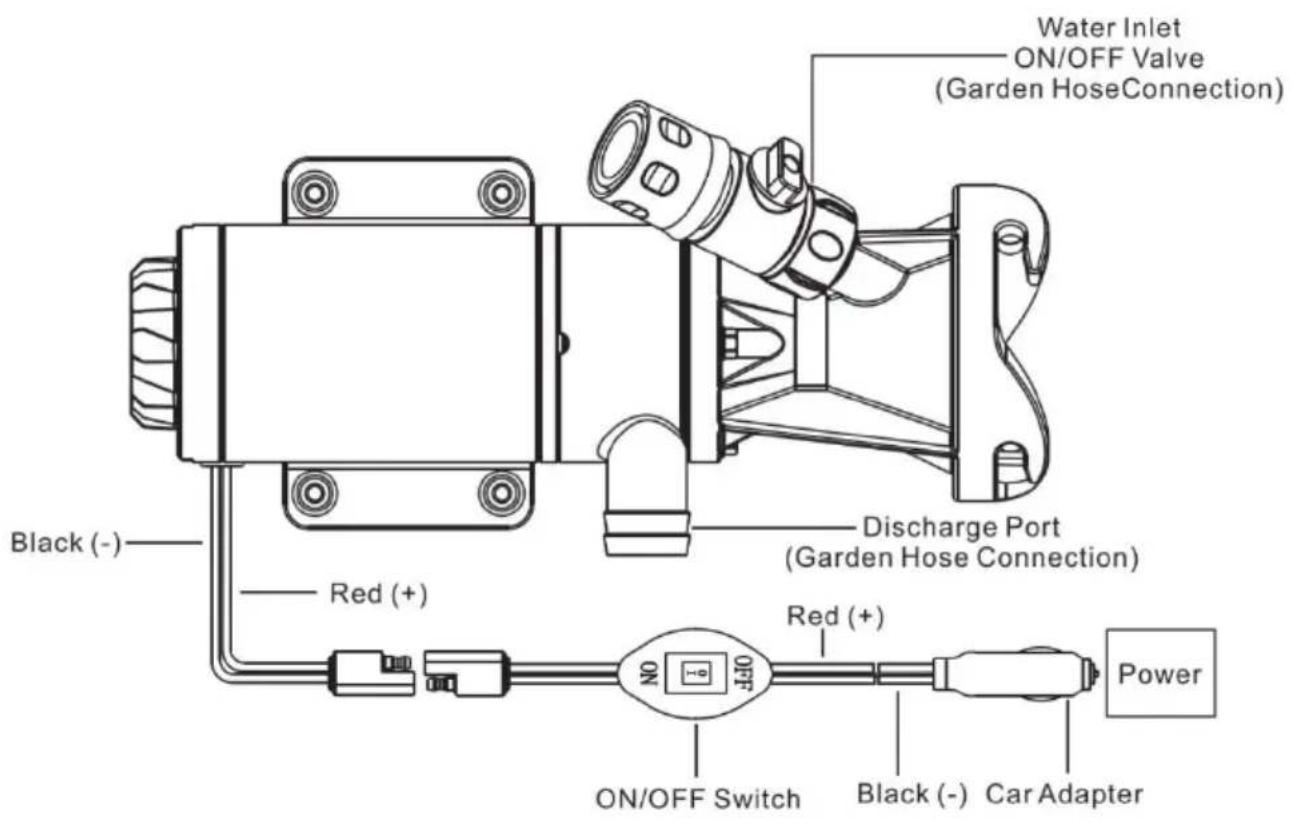

WIRING DIAGRAM

Water Inlet ON/OFF Valve (Garden HoseConnection) Black (-) Red (+) Discharge Port (Garden Hose Connection) Red (+) ON/OFF Switch Black (-) Car Adapter Power

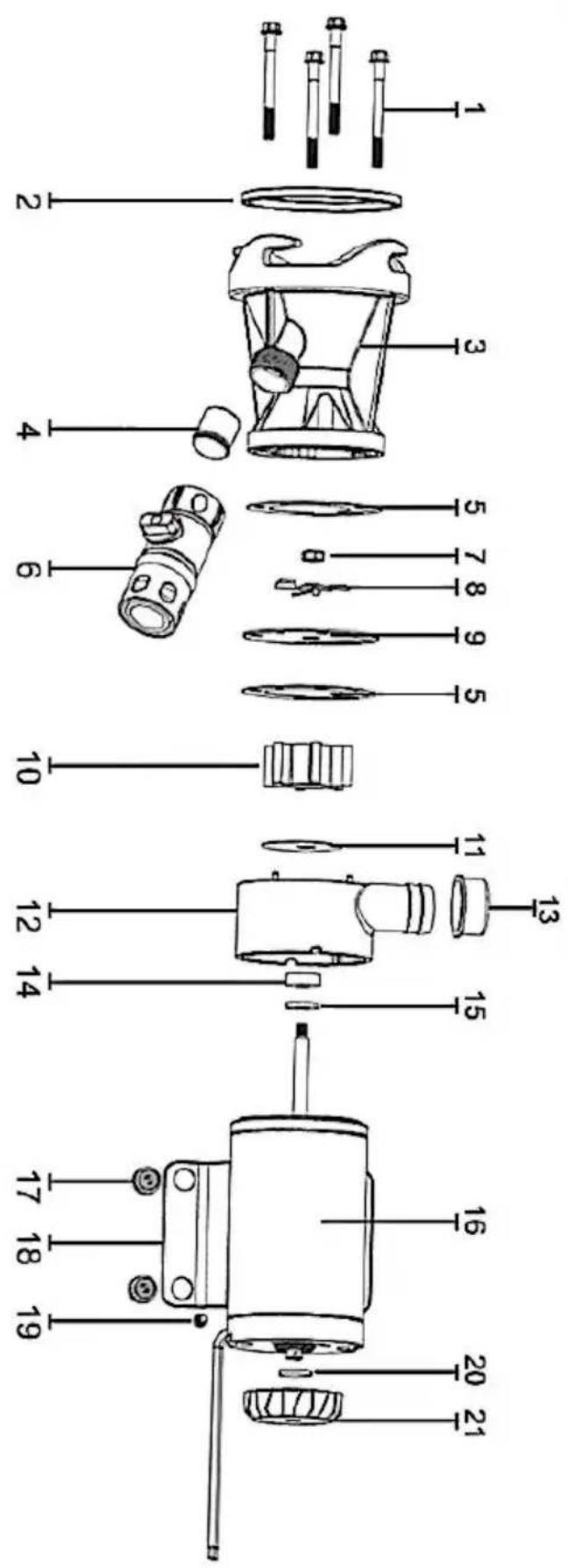

DETAILED COMPOSITION

Llave	Descripción	Llave	Descripción
1	Tornillo	12	Carcasa del impulsor
2	Junta de cabezal de bomb	13	Tapa de salida
3	Cabezal de bomba	14	Sello de aceite
4	Válvula de retención del cab	15	Sello
5	empaquetadora	16	Motor
6	Válvula de conexión rápida	17	Pies de goma
7	Tuerca de tornillo	18	Placa de hierro
8	Cuchilla	19	Tornillo
9	Chapa redonda de acero	20	Junta tórica de la tapa de
10	Impulso	21	Tapa de ajuste
11	Chapa de acero inoxidable

OPERATING INSTRUCTIONS

1. Retire la tapa del extremo del tubo de drenaje.
2. Instale la bomba de desechos en el desagüe en cualquier posición conveniente, girándola en el sentido de las agujas del para bloquearla.
3. Asegúrese de que la junta tórica esté en el adaptador de la antes de instalar la unidad.
4. Instale la manguera de desechos/jardín en el adaptador del puerto de descarga.
5. Instale la manguera de agua de enjuague en la válvula de encendido y apagado.
6. Abra la válvula de aguas negras y encienda la bomba.
7. Apague la bomba y abra la válvula de aguas grises. Deje de aguas grises atrás Limpiar el tanque de aguas negras. Encende la bomba.
8. Apague la bomba, abra la válvula de enjuague y vuelva a los tanques para enjuagar. Encienda la bomba. Cierre el agua enjuague. Vacíe los tanques.
9. Cierre ambas válvulas de drenaje y abra el suministro de agenjuague (máximo 40 PSI) y la bomba. Enjuague la bomba y l manguera de descarga.

10. Cierre el agua y la bomba, y desconecte la manguera y la

11. Guárdelo hasta el próximo uso.

12. Vuelva a colocar la tapa del extremo en el tubo de drenaj

ELECTRICAL INSTRUCTIONS

1. Consulte el diagrama eléctrico a continuación. Conecte el conjunto del interruptor a los cables del motor de la bomba de desechos del RV con conectores a tope (conecte el cable rojo motor al cable rojo del interruptor; y el cable negro del motor del interruptor negro).
2. Conecte el adaptador para automóvil a El poder.
3. Reemplazo del fusible : el fusible se encuentra dentro del adaptador para automóvil. Utilice un fusible de automóvil de 20 amperios para reemplazarlo.

Sistema de 12 voltios	Tamaño mínimo del cable (20 amperios)
Longitud total del cable*	Caída del 3%	Caída del 10%
Pies [m]	Georgia	Georgia
1-10 [.^3]	#10	#16
11-20 [3.3-6]	#8	#14
21-30 [6.4-9.1]	#6	#12
31-60 [9.1-18.2]	#4	#10

* longitud desde la fuente de energía hasta el motor y de regres suelo.

ELECTRICAL INSTRUCTIONS

¡APAGUE TODA LA ENERGÍA!

- ACCESO A LA TAPA TRASERA/EJE DEL MOTOR

Afloje la perilla del eje (21) y coloque la perilla giratoria tipo D mon un extremo del extremo trasero del motor.

- DESMONTAJE DE LA BOMBA

Quitar los 4 tornillos de la tapa (1). Quitar la carcasa de la cuchilla junta (5). Es necesario mantener firme el eje del motor. Quitar la tue hexagonal (7) y las cuchillas de la cuchilla (8). Insertar un destornilla la ranura del eje del motor. (ver acceso a la ranura arriba), o deslic llave fina (9/32" [7 mm]) detrás de las aspas sobre la parte plana d del motor. Retire la tuerca hexagonal (7) y el cortador (8). Retire la de desgaste superior (9), la junta (5), el impulsor (10) y la placa de desgaste inferior (11).

Retire la carcasa del impulsor (12) y el sello del eje (14). No es no quitar el deflector (15).

- CONJUNTO DE BOMBA

Asegúrese de que el deflector (15) esté en el eje del motor. Asegúrese que el sello del eje (14) se pueda insertar en la posición correcta de carcasa del impulsor (12). Instale la carcasa del impulsor (12) en el motor. Instale el inserto de la placa de desgaste inferior (11) en la del impulsor (11). Gire el impulsor (9) en la carcasa del impulsor (12) sentido antihorario. Instale la junta (5) y la placa de desgaste superior. Instale la cuchilla de corte (8) y alinéela con el eje del motor. Fije motor con un destornillador o una llave (9/32H [7 mm]) para apretar tuerca hexagonal (7). Instale la junta (5) y la carcasa del impulsor (3 apriete el tornillo (1).

PELIGRO

NO utilice la bomba si alguna parte de la carcasa, el interruptor o I está agrietada, rota o falta.

Desconecte siempre el suministro eléctrico antes de intentar instalar, reparar, reubicar o realizar cualquier mantenimiento. Si la fuente de energía está fuera de la vista, bloquéela y etiquétela en la posición

(apagada) para evitar el uso inesperado de energía. ¡De no hacerlo: producirá una descarga eléctrica fatal!

TROUBLESHOOTING

Apague el dispositivo antes de verificar la falla.

Problema	Posible causa	Acción correctiva
La bomba no arranca ni funciona	1. Fusible fundido2. Motor defectuoso3. Estás conectado a la línequivocada.	1. Si está fundido, reemplácelo con fusible del tamaño adecuado.2. Reemplace la bomba.3. Conecte el circuito correctamente acuerdo con el diagrama del circu de instrucciones.
La bomba funciona pero suministra poca o ninguna agua.	1. Algo quedó atascado e cuchilla .2. La manguera no encaja en la máquina .	1. Quite los residuos de las cuchilla cuchilla es afilada. Tenga cuidado con los cortes.2. Utilice la manguera correcta .
La bomba está bloqueada	Algo duro atascó la hoja.	Apague, abra la perilla (21-Tapa de aj en el extremo del motor en sentido antihorario y luego gire el perno en e sentido de las agujas del reloj con un destornillador para aflojar la cuchilla.

*Hay cambios menores en los números incluidos en el usuario. manual sin previo aviso.
