GEBRUIKSAANWIJZING NMMP12-G120-12-1 Vevor

RV MACERATORPOMP GEBRUIKSAANWIJZING

MODEL: NMMP12-G120-12-1

Waarschuwing: om het risico op letsel te verkleinen, de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

FEATURES

• Wordt rechtstreeks aangesloten op de afvoer van de camper
• Mogelijkheid om langere afstanden af te leggen
  • Afvoerpoort voor tuinslang
• Mogelijkheid om opvangtanks thuis leeg te laten lopen
• Mogelijkheid tot spoelen met zoet water
• Eenvoudig schoon te maken en op te bergen

SPECIFICATIONS

Pomp: zelf-aanzuigende flexibele waaier met roestvrijstalen slijtdelen bord.

Macerator: roestvrijstalen snijmechanisme verkleint de deeltjesgrootte tot maximaal 1/8" (4 mm).

Zegel: Liptype

Poorten: Inlaat - 3" (75 mm) RV-connector ; Uitlaat - 1" slangpilaar

Motor: 12 Vdc permanent magneettype, volledig omsloten, met roestvrijstalen as, alleen voor intermitterend gebruik.

Model	NMMP12-G120-12-1
Maat	295,5*148,2*132,7mm
Nominale spanning	DC12V
Maximale stroom	12 GP -M
Maximale lift	≥slant 1 0 voet
Lengte van het netsnoer	7 voet

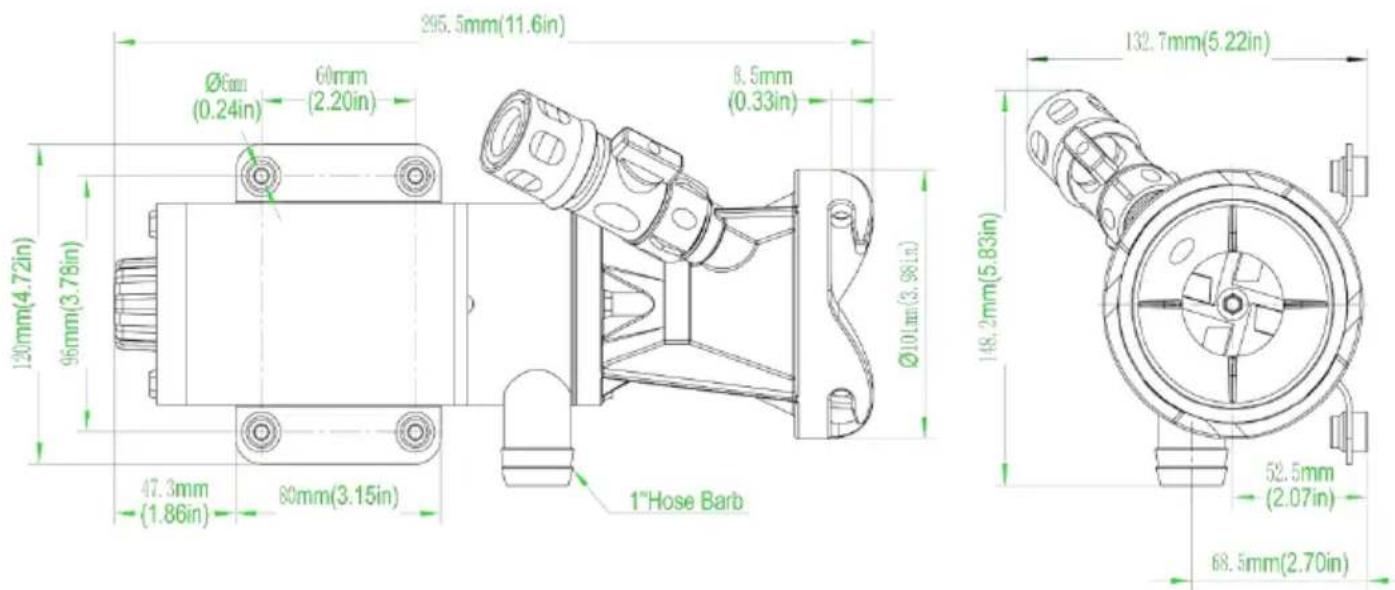

295.5mm(11.6in) Ø6mm (0.24in) 60mm (2.20in) 8.5mm (0.33in) Ø101mm(3.98in) 120mm(4.72in) 95mm(3.78in) 47.3mm (1.86in) 80mm(3.15in) 1"Hose Barb 132.7mm(5.22in) 148.2mm(5.83in) 52.5mm (2.07in) 68.5mm(2.70in)

PRODUCT LIST

Beschrijving	Hoeveelheid
Rv Maceratorpomp	1
Afneembare snelkoppelingsklep met schakelaar	1
Metalen slangklem	2
1 inch doorzichtige slang	1
1 inch + 3/4 inch NPT Koperen verbinding	1
7 ft netsnoer	1
Gebruiksaanwijzing	1
Stroomkabel met 2 metalen clips	1

WARNING

SOLLICITATIE

De NMMP12-G120 DC-afvalpomp is de ideale oplossing voor het legen van opvangtanks op recreatievoertuigen en het vermijden van stortplaatsen. Leegt een typische 40-gallon opvangtank in minder dan minuten. Laat niet langer dan draaien .

WAARSCHUWING

1. LAAT HET APPARAAT NIET LANGER DAN 30 SECONDEN DROGE
2. NIET PERMANENT AAN DE AFVOERPOORT VAN DE RV MONTEREN .

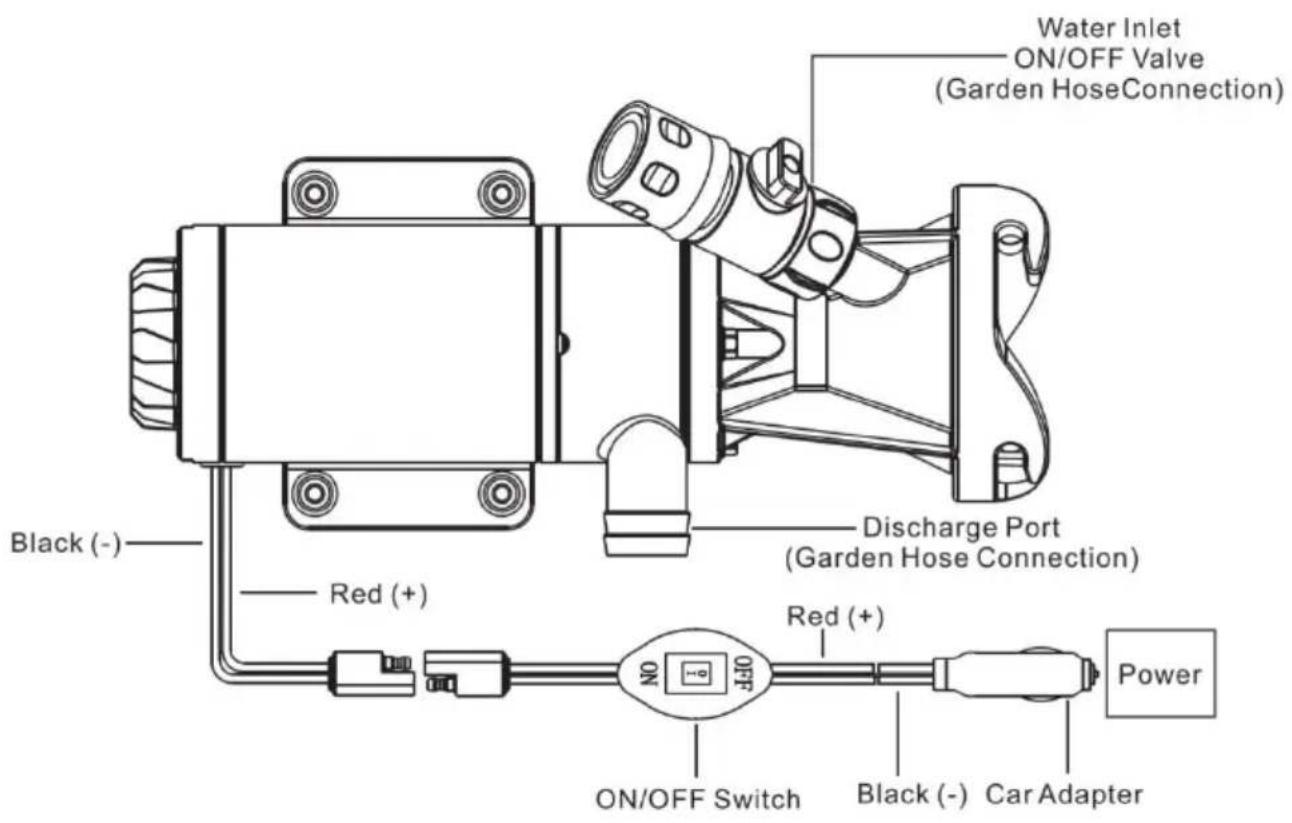

WIRING DIAGRAM

Water Inlet ON/OFF Valve (Garden HoseConnection) Black (-) Red (+) Discharge Port (Garden Hose Connection) Red (+) ON/OFF Switch Black (-) Car Adapter Power

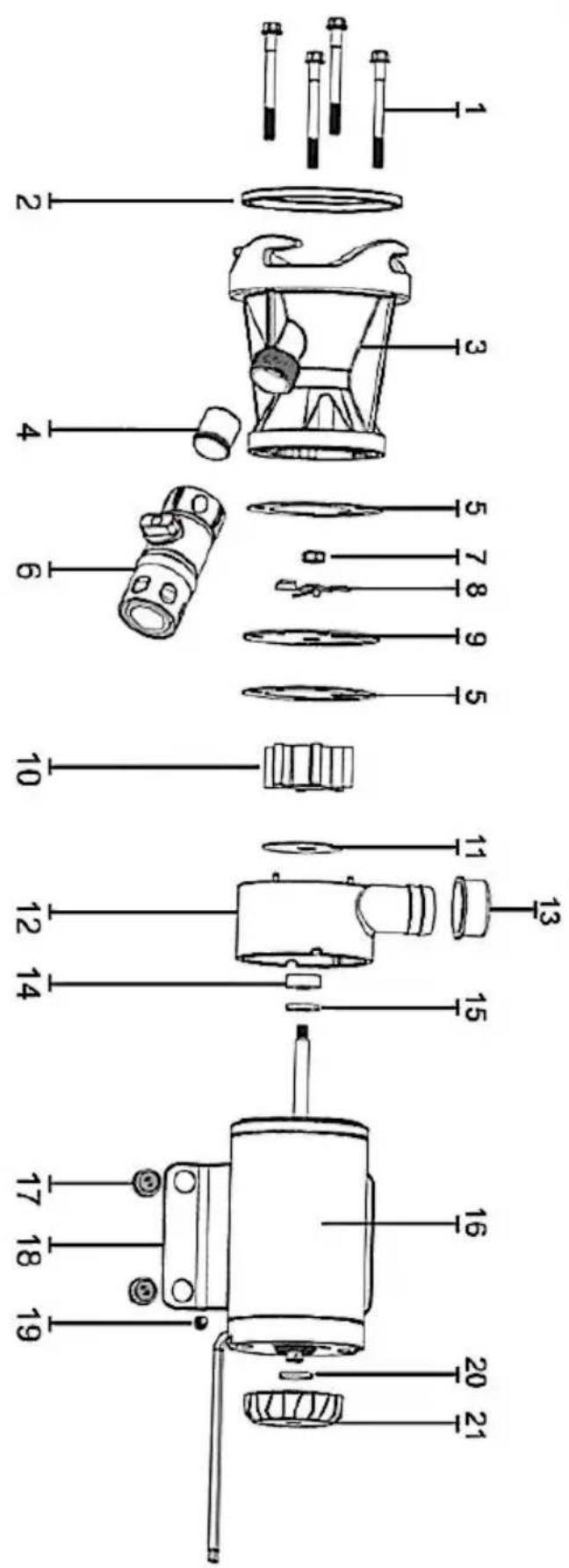

DETAILED COMPOSITION

Sleutel	Beschrijving	Sleutel	Beschrijving
1	Schroef	12	Waaierbehuizing
2	Pompkoppakking	13	Uitlaatdeksel
3	Pompkop	14	Oliekeerring
4	Pompkop terugslagklep	15	Zegel
5	pakking	16	Motor
6	Afneembare snelkoppelingsklep	17	Rubberen voetjes
7	Schroefmoer	18	IJzeren plaat
8	Blad	19	Schroef
9	Ronde roestvrijstalen plaat	20	Afsteldop O-ring
10	Waaier	21	Afsteldop
11	Convex roestvrijstalen plaat

OPERATING INSTRUCTIONS

1. Verwijder de eindkap van de afvoerbuis.
2. Plaats de afvalpomp op de afvoer in een geschikte positie e draai hem met de klok mee om hem te vergrendelen.
3. Zorg ervoor dat de o-ring op de pompadapter zit voordat u apparaat installeert.
4. Sluit de afval-/tuinslang aan op de afvoerpoortadapter.
5. Sluit de spoelwaterslang aan op de aan/uit-klep.
6. Open de zwartewaterkraan en zet de pomp aan.
7. Zet de pomp uit en open de grijze waterklep. Laat het grijze rug Spoel de zwarte watertank door. Zet de pomp aan.
8. Zet de pomp uit, open de spoelklep en vul de tanks terug spoelen. Zet de pomp aan. Zet het spoelwater uit. Laat de tanl leeglopen.
9. Sluit beide afvoerkleppen en zet het spoelwater (40 PSI max de pomp aan. Spoel de pomp en de afvoerslang.
10. Draai het water en de pomp dicht en koppel de slang en pomp los. 11. Bewaar tot het volgende gebruik.
11. Plaats de eindkap terug op de afvoerbuis.

ELECTRICAL INSTRUCTIONS

1. Raadpleeg de onderstaande elektrische tekening. Sluit de schakelaarassemblage aan op de draden van de RV-afvalpompmotor met stootverbinders (sluit de rode motordraad aan op de rode schakelaardraad; en de zwarte motordraad op (zwarte schakeldraad).
2. Sluit de autoadapter aan op de kracht.
3. Vervanging van de zekering : De zekering bevindt zich in c autoadapter. Gebruik een autozekering van 20 ampère voor vervanging.

12 Volt-systeem	Minimale draadgrootte (20 Ampère)
Totale draadlengte*	3% daling	10% daling
Voeten [m]	GA	GA
1-10 [.^3]	#10	#16
11-20 [3.3-6]	#8	#14
21-30 [6.4-9.1]	#6	#12
31-60 [9.1-18.2]	#4	#10

* lengte van de stroombron naar de motor en terug naar de gro

ELECTRICAL INSTRUCTIONS

SCHAKEL ALLE STROOM UIT!

- ACHTERSTE EINDKAP/MOTORAS TOEGANG

Maak de asknop los (21) en plaats de D-type draaiknop aan één uit van de achterkant van de motor.

- DEMONTAGE VAN DE POMP

Verwijder 4 dekselschroeven (1). Verwijder snijbehuizing (3) en pakking Het is noodzakelijk om de motoras vast te houden. Verwijder de

zeskantmoer (7) en snijbladen (8). Steek een schroevendraaier in de op de motoras (zie sleuftoegang hierboven), of steek een dunne sleut (9/32"[7mm]) achter de messen op de vlakke kant van de motoras.

Verwijder de zeskantmoer (7) en de snijder (8). Verwijder de bovenste slijtplaat (9), pakking (5), waaier (10) en onderste slijtplaat (11).

Verwijder de waaierbehuizing (12) en de asafdichting (14). Het is niet om de slinger (15) te verwijderen.

- POMP MONTAGE

Zorg ervoor dat de slinger (15) op de motoras zit. Zorg ervoor dat (asafdichting (14) in de juiste positie van de waaierbehuizing (12) kan worden geplaatst. Installeer de waaierbehuizing (12) op de motoras.

Installeer de onderste slijtplaat (11) in de waaierbehuizing (11). Draai waaier (9) tegen de klok in naar de waaierbehuizing (12). Installeer d pakking (5) en de bovenste slijtplaat (9). Installeer het snijblad (8) en het uit met de motoras. Bevestig de motoras met een schroevendraaï een sleutel (9/32H [7 mm]) om de zeskantmoer (7) vast te draaien.

Installeer de pakking (5) en de snijbehuizing (3) en draai de schroef vast.

GEVAAR

Gebruik de pomp NIET als een onderdeel van de behuizing, schakela sonde gebarsten, gebroken of ontbrekend is.

Koppel altijd de elektrische voeding los voordat u het apparaat gaat installeren, onderhouden of verplaatsen of onderhoud uitvoeren. Als de stroombron uit het zicht is, vergrendel en tag dan in de open (uit) p om onverwachte stroomtoevoer te voorkomen. Als u dit niet doet, kun een dodelijke elektrische schok krijgen!

TROUBLESHOOTING

Schakel de stroom uit voordat u de storing controleert.

Probleem	Mogelijke oorzaak	Corrigerende maatregelen
De pomp start of draait niet	1. Doorgebrande zekering2. Defecte motor3. U bent verbonden met verkeerde lijn.	1. Als de zekering is doorgebrand, vervang hem dan door een zekering van de juiste maat.2. Vervang de pomp .3. Sluit het circuit correct aan volge het instructieschema.
De pomp werkt, maar levert weinig of geen water	1. Er zit iets vast in het2. De slang past niet op machine .	1. Verwijder resten van de messen.mes is scherp. Wees voorzichtig r snijwonden.2. Gebruik de juiste slang .
Pomp is geblokkeerd	lets hards blokkeerde het mes.	Schakel het apparaat uit, open de kno (21-Afstelkap) aan het uiteinde van de motor tegen de klok in en draai vervo de bout met de klok mee met een schroevendraaier om het mes los te m

*Er zijn kleine wijzigingen in de nummers die in de gebruikershandleiding zijn opgenomen handleiding zonder voorafgaande kennisgeving wijzigen.
