INSTRUKCJA OBSŁUGI NMMP12-G120-12-1 Vevor
Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support
POMPA ROZDRABNIAJĄCA DO
KAMPERA
INSTRUKCJA OBSŁUGI
Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obs
FEATURES
- Łaczy się bezpośrednio z wylotem ścieków w kamperze
- Możliwość zrzucania na większe odległości
- Otwór wylotowy węża ogrodowego
- Możliwość opróżniania zbiorników retencyjnych w domu
- Możliwość płukania świeżą wodą
- Łatwe czyszczenie i przechowywanie

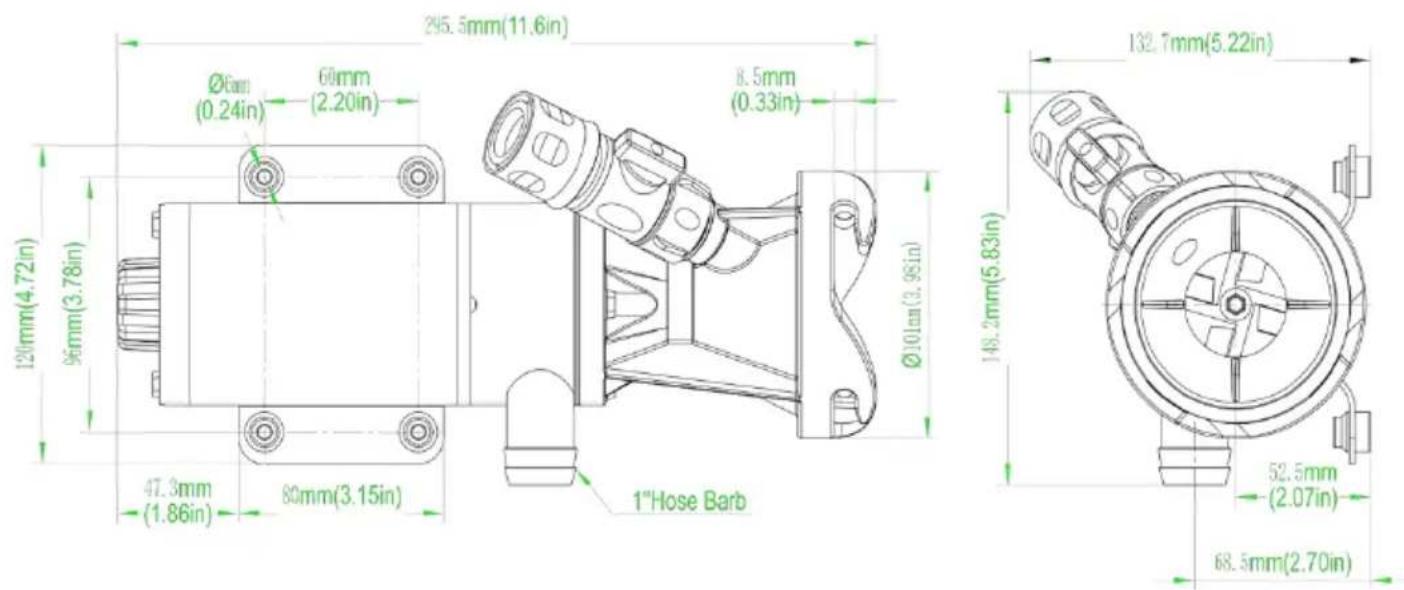

SPECIFICATIONS
Pompa: samozasysający elastyczny wirnik ze stali nierdzewnej płyta.
Rozdrabniacz: Nóż ze stali nierdzewnej rozdrabniający cząstki do maksymalnie 1/8" (4 mm).
Uszczelnienie: Typ wargowy
Porty: Wlot - 3" (75 mm) złącze RV ; Wylot - 1" króciec do węża Silnik: 12 V DC z magnesem trwałym, całkowicie zamknięty, z wałem stali nierdzewnej, wyłącznie do pracy przerywanej.
| Model | NMMMP12-G120-12-1 |
| Rozmiar | Wymiary: 295,5*148,2*132,7 mm |
| Napięcie znamionowe | Prąd stały 12 V |
| Maksymalny przepływ | 12 GP M |
| Maksymalne podniesienie | ≥slant 1 0 stóp |
| Długość przewodu zasilającego | 7 stóp |

| Opis | Ilość |
| Pompa rozdrabniająca do kampera | 1 |
| Odłączany zawór szybkozłączny z przełącznikiem | 1 |
| Metalowy zacisk węża | 2 |
| Wąż przezroczysty 1 calowy | 1 |
| 1 cal + 3/4 cala NPT Złącze miedziane | 1 |
| Przewód zasilający 7 stóp | 1 |
| Instrukcja obsługi | 1 |
| Kabel zasilający z 2 metalowymi klipsami | 1 |
WARNING
APLIKACJA
Pompa ściekowa NMMP12-G120 DC to idealne rozwiązanie do opróżniania zbiorników retencyjnych w pojazdach rekreacyjnych i unikani stacji zrzutu. Opróżnia typowy 40-galonowy zbiornik retencyjny w mniej 5 minut. Nie uruchamiać na dłużej niż .
OSTRZEŻENIE
- NIE URUCHOMIĆ NA SUCHO DŁUŻEJ NIŻ 30 SEKUND.
- NIE MONTOWAĆ NA STAŁE W PORT ODPADOWYM POJAZDU KEMPINGOWEGO .

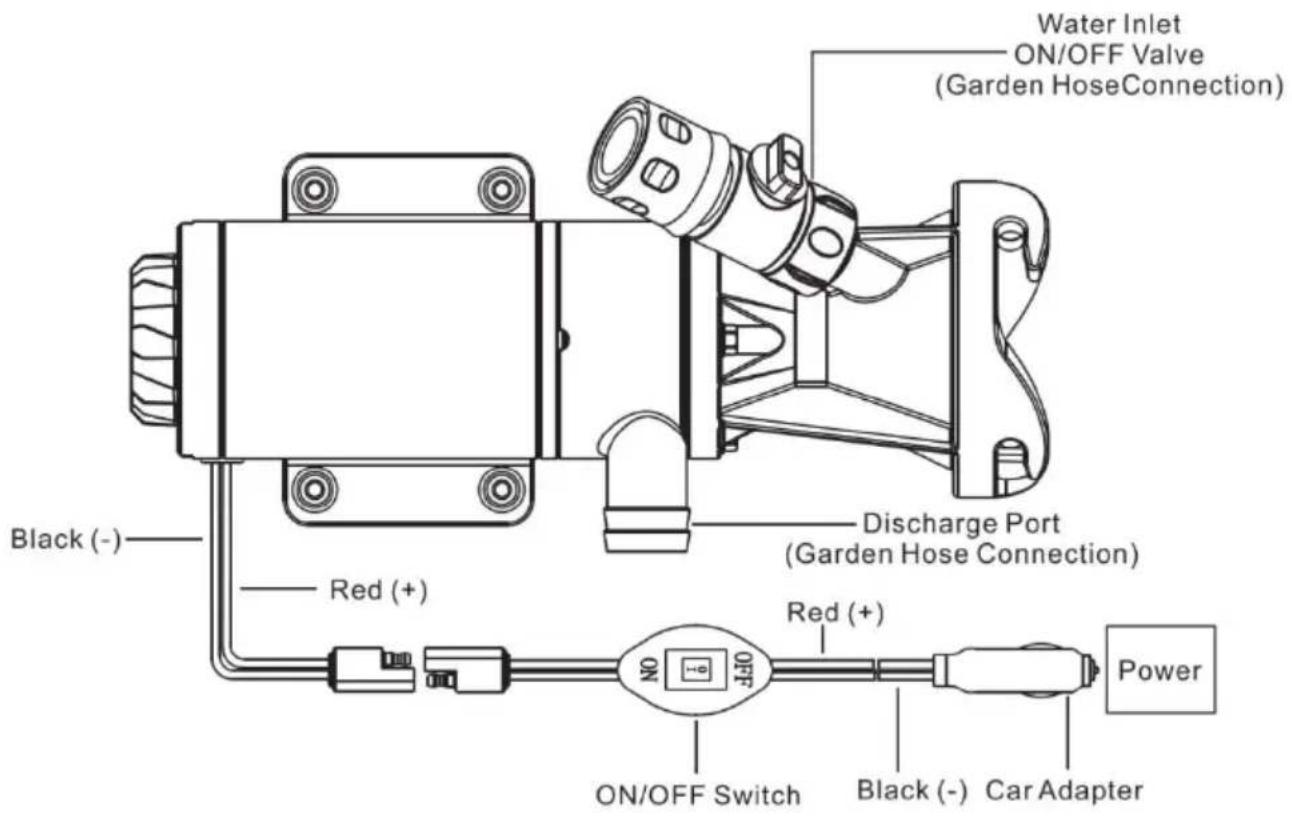

WIRING DIAGRAM


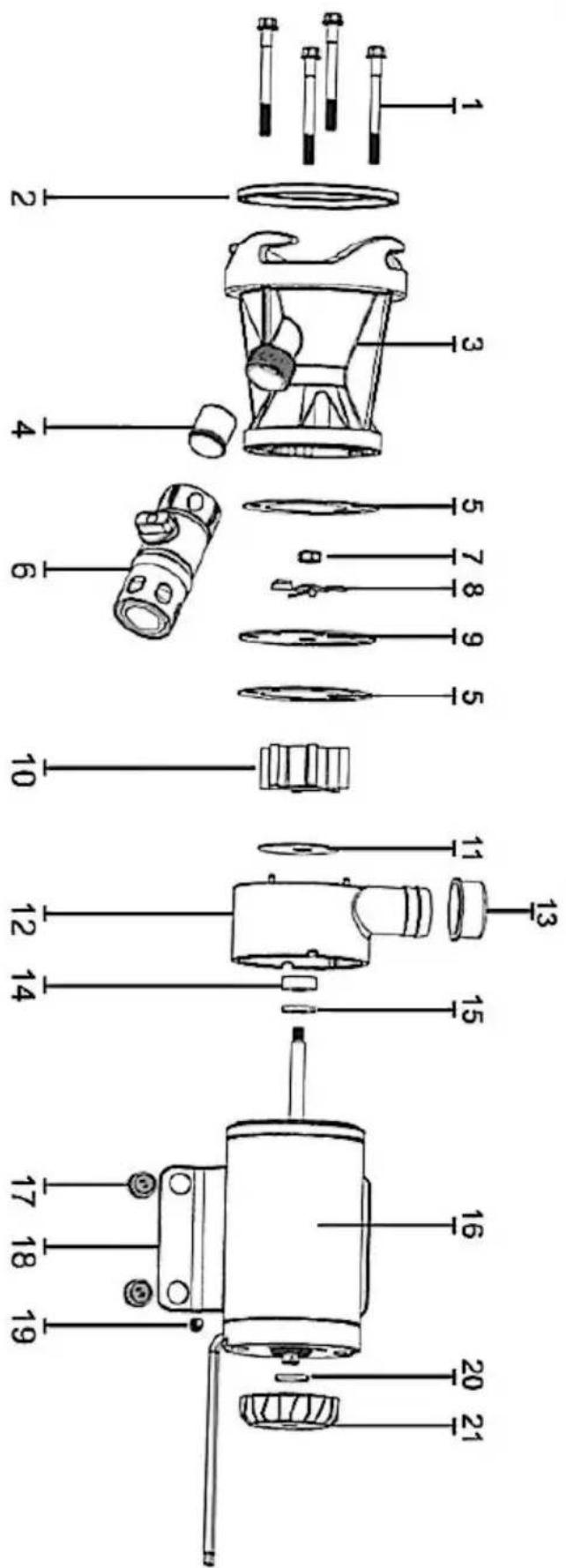

| Klawisz | Opis | Klawisz | Opis |
| 1 | Śruba | 12 | Obudowa wirnika |
| 2 | Uszczelka głowicy pompy | 13 | Osłona wylotu |
| 3 | Głowica pompy | 14 | Uszczelka olejowa |
| 4 | Zawór zwrotny głowicy pomp | 15 | Foka |
| 5 | uszczelka | 16 | Silnik |
| 6 | Odłączany zawór szybkozłącz | 17 | Stopy gumowe |
| 7 | Nakrętka śrubowa | 18 | Płyta Żelazna |
| 8 | Ostrze | 19 | Śruba |
| 9 | Okrągła blacha nierdzewna | 20 | Pierścień uszczelniający |
| 10 | Wirnik | 21 | Nasadka regulacyjna |
| 11 | Blacha nierdzewna wypukła |
OPERATING INSTRUCTIONS
- Zdejmij zaślepkę z rury spustowej.
- Zamontuj pompę ściekową na odpływie w dowolnej wygodnej pozycji, przekręcając ją zgodnie z ruchem wskazówek zegara, ab zablokować.
- Przed zainstalowaniem urządzenia należy upewnić się, że na adapterze pompy znajduje się pierścień uszczelniający.
- Podłącz wąż odpływowy/ogrodowy do adaptera portu wylotowego.
- Podłącz wąż doprowadzający wodę do płukania do zaworu włączającego/wyłączającego.
- Otwórz zawór czarnej wody i włącz pompę.
- Wyłącz pompę i otwórz zawór szarej wody. Pozwól szarej wod z powrotem przepłucz zbiornik na czarną wodę. Włącz pompę.
- Wyłącz pompę, otwórz zawór płukania i napełnij zbiorniki do płukania. Włącz pompę. Wyłącz wodę do płukania. Opróżnij zbiorniki.
- Zamknij oba zawory spustowe i włącz wodę do płukania (ma PSI) i pompę. Przepłucz pompę i wąż wylotowy.
- Wyłącz wodę i pompę, odłącz wąż i pompę. 11. Przechowu
następnego użycia.
- Założ zaślepkę na rurę spustową.
ELECTRICAL INSTRUCTIONS
- Zobacz poniższy rysunek elektryczny. Podłącz zespół przełączników do przewodów silnika pompy odpadowej RV za pomocą złącza stykowe (podłącz czerwony przewód silnika do czerwonego przewodu przełącznika, a czarny przewód silnika do czarny przewód przełącznika).
- Podłącz adapter samochodowy do moc.
- Wymiana bezpiecznika : Bezpiecznik znajduje się wewnątrz adaptera samochodowego. Do wymiany użyj samochodowego bezpiecznika 20 A.
| System 12 V | Min. rozmiar przewodu (20 A) | |
| Całkowita długość przewodu | 3% Spadek | 10% Spadek |
| Stopy [m] | GA | GA |
| 1-10 [.^3] | #10 | #16 |
| 11-20 [3.3-6] | #8 | #14 |
| 21-30 [6.4-9.1] | #6 | #12 |
| 31-60 [9.1-18.2] | #4 | #10 |
* odległość od źródła zasilania do silnika i z powrotem do podło
ELECTRICAL INSTRUCTIONS
WYŁĄCZ WSZELKIE ZASILANIE!
- DOSTĘP DO TYLNEJ KOŁPAKA/WAŁU SILNIKA
Odkręć pokrętło wału (21) i umieść pokrętło obrotowe typu D
zamontowane na jednym końcu tylnej części silnika.
- DEMONTAŻ POMPY
Odkręć 4 śruby pokrywy (1). Odkręć obudowę noża (3) i uszczelkę (5) Konieczne jest stabilne przytrzymanie wału silnika. Odkręć nakrętkę sześciokątną (7) i ostrza noża (8). Włóż śrubokręt w szczelinę na wa silnika. (patrz powyżej dostęp do gniazda) lub wsuń cienki klucz (9/32"[7mm]) za ostrzami na płaską część wału silnika. Zdejmij nakrętk sześciokątną (7) i obcinak (8). Zdejmij górną płytę cierną (9), uszczelk wirnik (10) i dolną płytę cierną (11).
Zdjąć obudowę wirnika (12) i uszczelkę wału (14). Nie ma konieczność wyjmowania slingera (15).
- MONTAŻ POMPY
Upewnij się, że slinger (15) znajduje się na wale silnika. Upewnij się, uszczelka wału (14) może być włóżona w odpowiednią pozycję obudow wirnika (12). Zamontuj obudowę wirnika (12) na wale silnika. Zamontuj dolną płytę cierną (11) w obudowie wirnika (11). Obróć wirnik (9) do obudowy wirnika (12) przeciwnie do ruchu wskazówek zegara. Zamontu uszczelkę (5) i górną płytę cierną (9). Zamontuj ostrze tnące (8) i wy je z wałem silnika. Zamocuj wał silnika za pomocą śrubokręta lub klu (9/32H[7mm]), aby dokręcić nakrętkę sześciokątną (7). Zamontuj uszczelkę (5) i obudowę tnącą (3) i dokręć śrubę (1).
NIEBEZPIECZEŃSTWO
NIE używaj pompki, jeśli jakakolwiek część obudowy przełącznika lub sondy jest pęknięta, uszkodzona lub brakuje jej. Przed przystąpieniem do instalacji, serwisowania lub innych czynności zawsze odłączaj zasilanie elektryczne. przenieś lub wykonaj jakąkolwiek konserwację. Jeśli źródło zasilania jest poza zasięgiem wzroku, zabloku oznacz w pozycji otwartej (wyłączonej), aby zapobiec nieoczekiwanemu włączeniu zasilania. Niedopełnienie tego obowiązku SPOWODUJE śmiertelne porażenie prądem!
TROUBLESHOOTING
Przed sprawdzeniem usterki wyłącz zasilanie.
| Problem | Możliwa przyczyna | Działanie naprawcze |
| Pompa nie uruchamia się ani nie działa | 1. Przepalony bezpiecznik2. Wadliwy silnik3. Jesteś podłączony do niewłaściwej linii. | 1. W przypadku przepalenia należy wymienić bezpiecznik na bezpiecznik odpowiedniej wartości.2. Wymień pompę .3. Podłącz obwód prawidłowo zgodni ze schematem obwodu zamieszczonym na instrukcji. |
| Pompa działa, ale dostarcza mało wody lub nie dostarcza jej wcale | 1. Coś utknęło w ostrzu.2. Wąż nie pasuje do maszyny . | 1. Usuń resztki z ostrzy. Ostrze jest ostre. Uważaj na skaleczenia.2. Użyj właściwego węża . |
| Pompa jest zablokowana | Coś twardego zacięło ostrz | Wyłącz zasilanie, otwórz pokrętło (nasac regulacyjna 21) na końcu silnika w kierunku przeciwnym do ruchu wskazów zegara, a następnie przekręć śrubę zgodnie z ruchem wskazówek zegara z pomocą śrubokręta, aby poluzować ostr. |
*W liczbach zawartych w użytkowniku zaszły drobne zmiany instrukcji bez wcześniejjszego powiadomienia.
VEVOR®
TOUGH TOOLS, HALF PRICE
Techniczny Wsparcie i certyfikat e-gwarancji
