ZERKLEINERERPUMPE FÜR

WOHNMOBILE

BEDIENUNGSANLEITUNG

MODELL: NMMP12-G120-12-1

• Wird direkt an den Abwasserauslass des Wohnmobils angeschlossen
• Möglichkeit, über größere Entfernungen zu entsorgen
  • Auslassanschluss für Gartenschlauch

• Möglichkeit, Abwassertanks zu Hause zu entleeren

• Süßwasserspülfunktion

• Einfache Reinigung und Lagerung

SPECIFICATIONS

Pumpe: Selbstansaugendes flexibles Laufrad mit Edelstahlverschleiß Platte.

Zerkleinerer: Edelstahlschneider reduziert die Partikelgröße auf maximal 1/8 Zoll (4 mm).

Dichtung: Lippendichtung

Anschlüsse: Einlass – 3 Zoll (75 mm) RV-Anschluss ; Auslass – 1 Schlauchanschluss .

Motor: 12 VDC Permanentmagnet-Typ, vollständig gekapselt, mit Edelstahlwelle, nur für intermittierenden Betrieb.

Modell	NMMP12-G120-12-1
Größe	295,5*148,2*132,7 mm
Nennspannung	Gleichstrom 12 V
Maximaler Durchfluss	12 GP M
Maximaler Hub	≥slant 1 0 Fuß
Länge des Netzkabels	7 Fuß

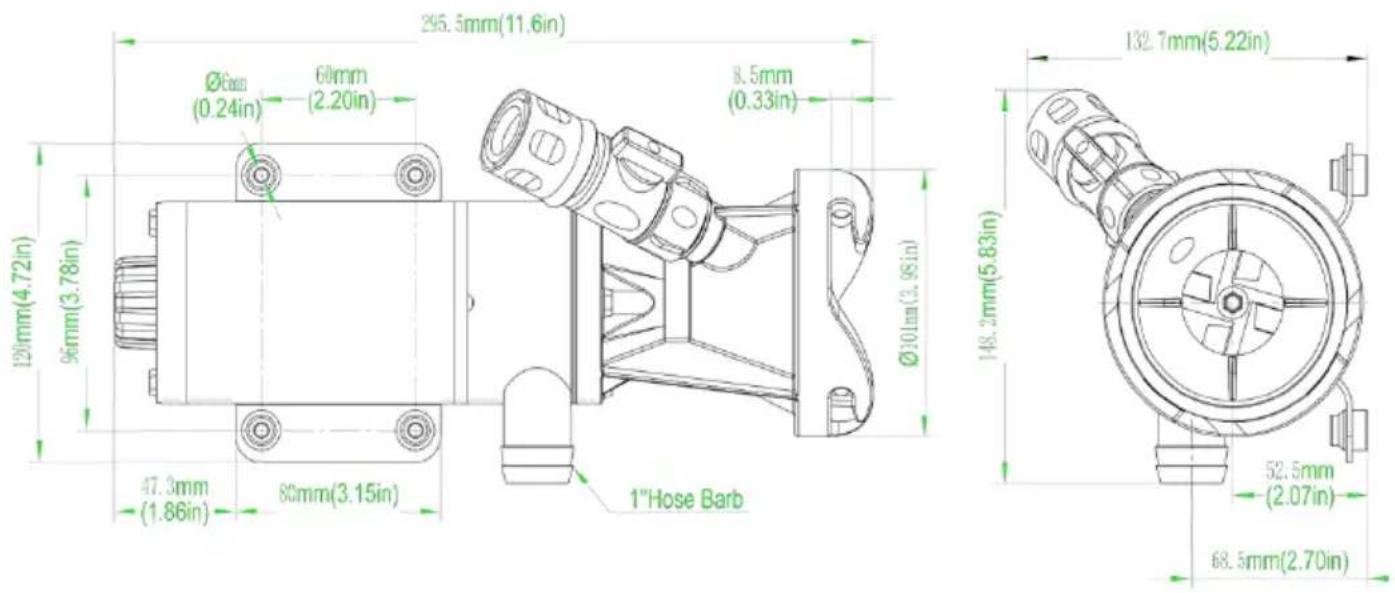

295.5mm(11.6in) Ø6mm (0.24in) 60mm (2.20in) 8.5mm (0.33in) Ø10mm(3.95in) 120mm(4.72in) 96mm(3.78in) 47.3mm (1.86in) 80mm(3.15in) 1"Hose Barb 132.7mm(5.22in) 148.2mm(5.83in) 52.5mm (2.07in) 68.5mm(2.70in)

PRODUCT LIST

Beschreibung	Menge
Zerkleinererpumpe für Wohnmobile	1
Abnehmbares Schnellanschlussventil mit Schalter	1
Metall-Schlauchschelle	2
1 Zoll klarer Schlauch	1
1 Zoll + 3/4 Zoll NVV Kupferverbindung	1
7 Fuß Netzkabel	1
Bedienungsanleitung	1
Stromkabel mit 2 Metall-Clips	1

WARNING

ANWENDUNG

Die DC-Abwasserpumpe NMMP12-G120 ist die ideale Lösung zum

Entleeren von Abwassertanks an Wohnmobilen und um

Entsorgungsstationen zu vermeiden. Leert einen typischen Abwassertank

mit 40 Gallonen in weniger als 5 Minuten. Nicht länger als 15 Minuten laufen lassen.

WARNUNG

1. NICHT LÄNGER ALS 30 SEKUNDEN TROCKEN LAUFEN LASSEN.
2. NICHT DAUERHAFT AM ABFALLANSCHLUSS DES RV MONTIEREI

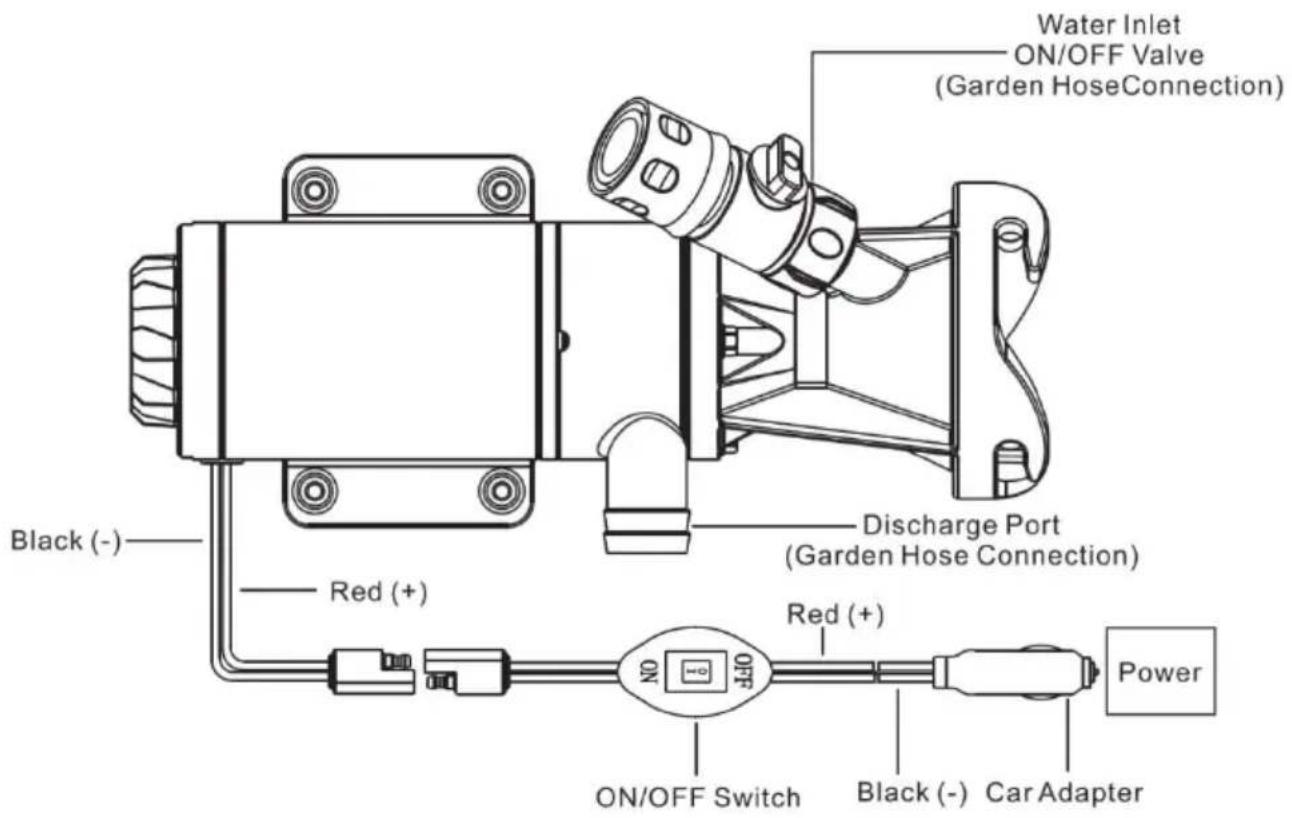

WIRING DIAGRAM

Water Inlet ON/OFF Valve (Garden HoseConnection) Black (-) Red (+) Discharge Port (Garden Hose Connection) Red (+) ON/OFF Switch Black (-) Car Adapter Power

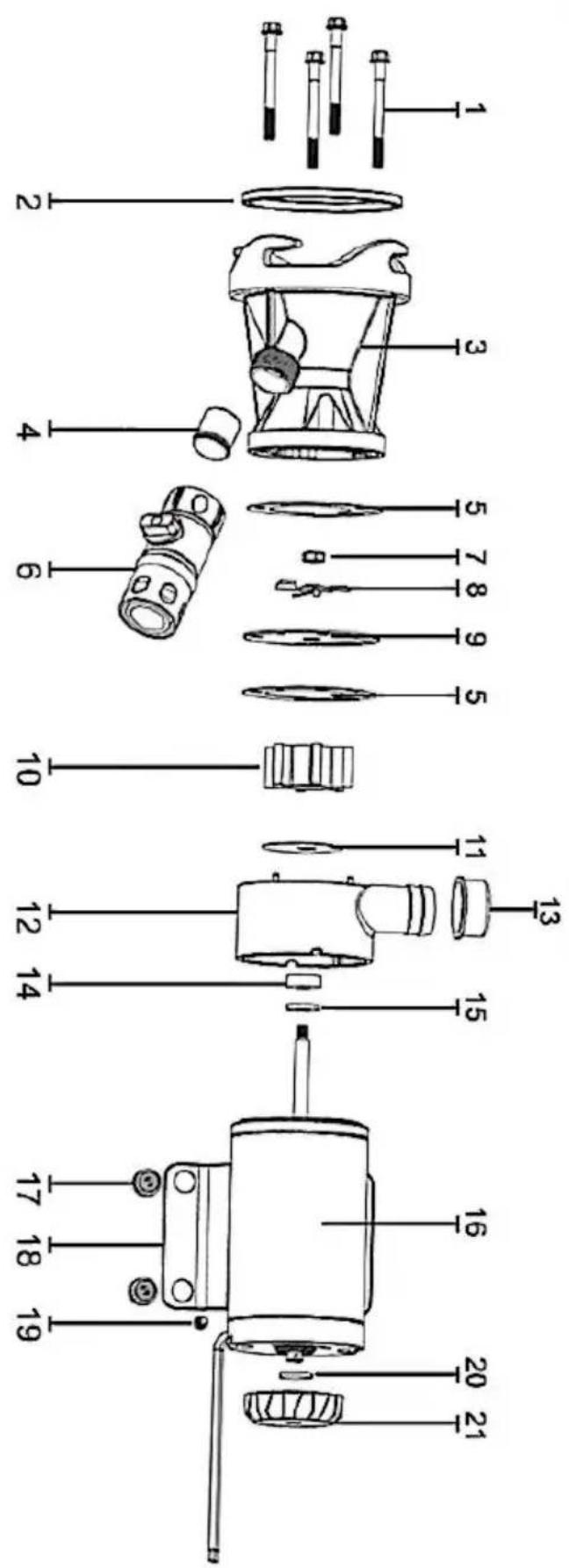

DETAILED COMPOSITION

Schlüssel	Beschreibung	Schlüssel	Beschreibung
1	Schrauben	12	Laufradgehäuse
2	Pumpenkopfdichtung	13	Steckdosenabdeckung
3	Pumpenkopf	14	Öldichtung
4	Rückschlagventil am	15	Siegel
5	Dichtung	16	Motor
6	Abnehmbares	17	Gummifüße
7	Schraube Mutter	18	Eisenplatte
8	Klinge	19	Schrauben
9	Rundes Edelstahlblech	20	O-Ring der Einstellkappe
10	Laufrad	21	Einstellkappe
11	Konvexes Edelstahlblech

OPERATING INSTRUCTIONS

1. Entfernen Sie die Endkappe vom Abflussrohr.
2. Installieren Sie die Abwasserpumpe in einer beliebigen Position am Abfluss und drehen Sie sie im Uhrzeigersinn, um sie zu verriegeln.
3. Stellen Sie vor der Installation des Geräts sicher, dass sich O-Ring am Pumpenadapter befindet.
4. Installieren Sie den Abwasser-/Gartenschlauch am Auslassanschlussadapter.
5. Den Spülwasserschlauch an das Ein-/Aus-Ventil anschließen.
6. Öffnen Sie das Schwarzwasserventil und schalten Sie die Purein.
7. Schalten Sie die Pumpe aus und öffnen Sie das Grauwasser Lassen Sie das Grauwasser zurück Spülen Sie den Schwarzwassertank. Schalten Sie die Pumpe ein.
8. Pumpe abschalten, Spülventil öffnen und Tanks zum Spülen wieder füllen. Pumpe einschalten. Spülwasser abstellen. Tanks entleeren.
9. Schließen Sie beide Ablassventile und schalten Sie das Spülwasser (max. 40 PSI) und die Pumpe ein. Spülen Sie die Pumpe und den Ablaufschlauch.

10. Wasser und Pumpe abstellen und Schlauch und Pumpe tren

11. Bis zum nächsten Gebrauch aufbewahren.

12. Setzen Sie die Endkappe wieder auf das Abflussrohr.

ELECTRICAL INSTRUCTIONS

1. Siehe Schaltplan unten. Verbinden Sie die Schaltereinheit mit den Kabeln des RV-Abwasserpumpenmotors mit Stoßverbinder (verbinden Sie das rote Motorkabel mit dem roten Schalterkabel das schwarze Motorkabel mit dem schwarzes Schalterkabel).
2. Verbinden Sie den Autoadapter mit die Macht.
3. Sicherungswechsel : Die Sicherung befindet sich im Autoadapt Verwenden Sie zum Austausch eine 20-Ampere-Autosicherung.

12 Volt System	Min. Kabelquerschnitt (20 Ampere)
Gesamte Kabellänge*	3 % Rückgang	10 % Rückgang
Fuß [m]	GA	GA
1-10 [.^3]	#10	#16
11-20 [3.3-6]	#8	#14
21-30 [6.4-9.1]	#6	#12
31-60 [9.1-18.2]	#4	#10

* Länge von der Stromquelle zum Motor und zurück zum Boden.

ELECTRICAL INSTRUCTIONS

SCHALTEN SIE DEN GESAMTEN STROM AUS!

- Zugang zur hinteren Endkappe/Motorwelle

Den Schaftknopf lösen (21) und setzen Sie den Drehknopf vom Typ einem Ende der Rückseite des Motors ein.

- DEMONTAGE DER PUMPE

Die 4 Deckelschrauben (1) entfernen. Das Messergehäuse (3) und die Dichtung (5) abnehmen. Dabei ist die Motorwelle festzuhalten. Die Sechskantmutter (7) und die Messerklingen (8) entfernen. Einen Schraubendreher in den Schlitz an der Motorwelle einführen (siehe Zugang zum Schlitz oben) oder stecken Sie einen dünnen (9/32"[7 m] hinter den Flügeln auf die flache Seite der Motorwelle. Sechskantmutter und Fräser (8) entfernen. Obere Verschleißplatte (9), Dichtung (5), Lau (10) und untere Verschleißplatte (11) entfernen.

Laufradgehäuse (12) und Wellendichtung (14) ausbauen. Der Schleuderring (15) braucht nicht ausgebaut zu werden.

- PUMPENMONTAGE

Stellen Sie sicher, dass sich der Schleuderring (15) auf der Motorwelle befindet. Stellen Sie sicher, dass die Wellendichtung (14) in die richtig Position des Laufradgehäuses (12) eingesetzt werden kann. Montieren das Laufradgehäuse (12) an der Motorwelle. Montieren Sie die untere Verschleißplatte (11) am Laufradgehäuse (11). Drehen Sie das Laufrad gegen den Uhrzeigersinn zum Laufradgehäuse (12). Montieren Sie die Dichtung (5) und die obere Verschleißplatte (9). Montieren Sie das Schneidmesser (8) und richten Sie es an der Motorwelle aus. Fixieren die Motorwelle mit einem Schraubendreher oder einem

Schraubenschlüssel (9/32H [7 mm]), um die Sechskantmutter (7) festzuziehen. Montieren Sie die Dichtung (5) und das Schneidgehäuse und ziehen Sie die Schraube (1) fest.

GEFAHR

Verwenden Sie die Pumpe NICHT, wenn ein Teil des Gehäuses, Schäder oder der Sonde Risse aufweist, gebrochen ist oder fehlt.

Trennen Sie immer die Stromversorgung, bevor Sie versuchen, zu installieren, zu warten, umstellen oder Wartungsarbeiten durchführen.

Wenn die Stromquelle außer Sichtweite ist, verriegeln und kennzeichne Sie sie in der offenen (Aus-)Position, um eine unerwartete Stromzufuhr

verhindern. Andernfalls KANN es zu einem tödlichen Stromschlag kommen!

TROUBLESHOOTING

Bitte schalten Sie die Stromversorgung aus, bevor Sie den Fehler überprüfen.

Problem	Mögliche Ursache	Korrekturmaßnahme
Die Pumpe startet oder läuft nicht	1. Durchgebrannte Sicherung2. Defekter Motor3.Sie sind mit der falscher Leitung verbunden.	1. Bei einem Durchbruch die Sichen durch eine Sicherung der richtigen Größe ersetzen.2. Ersetzen Sie die Pumpe.3. Schließen Sie den Schaltkreis entsprechend dem Schaltplan korre an.
Die Pumpe läuft, fördert aber wenig oder kein Wasser	1. Etwas steckt in der Kli fest.2. Der Schlauch passt nicht zur Maschine .	1. Entfernen Sie Rückstände von de Klingen. Die Klinge ist scharf. Ach Sie darauf, dass Sie sich nicht schneiden.2. Verwenden Sie den richtigen Schlauch.
Pumpe ist blockier	Etwas Hartes hat die Kling blockiert.	Schalten Sie den Motor aus, öffnen Si den Knopf (21-Einstellkappe) am Ende Motors gegen den Uhrzeigersinn und drehen Sie dann die Schraube mit einSchraubendreher im Uhrzeigersinn, um Klinge zu lösen

*Es gibt geringfügige Änderungen an den im Benutzerprofil enthaltenen Nummern Handbuch ohne vorherige Ankündigung.
