MANUALE UTENTE NMMP12-G120-12-1 Vevor
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
POMPA MACERATRICE PER CAMPER ISTRUZIONI PER L'USO
MODELLO: NMMP12-G120-12-1
Attenzione: per ridurre il rischio di lesioni, l'utente de leggere attentamente il manuale di istruzioni.
FEATURES
- Si collega direttamente allo scarico dei rifiuti del camper
- Capacità di scaricare a distanze maggiori
- Porta di scarico del tubo da giardino
- Possibilità di svuotare i serbatoi di stoccaggio in casa
- Capacità di risciacquo con acqua dolce
- Facile da pulire e riporre
SPECIFICATIONS
Pompa: Girante flessibile autoadescante con protezione antiusura in acciaio inossidabile piatto.
Trituratore: il trituratore in acciaio inossidabile riduce le dimensioni del particelle fino a un massimo di 1/8" (4 mm).
Guarnizione: tipo labbro
Porte: ingresso - connettore RV da 3" (75 mm) ; uscita - portagomn 1".
Motore: tipo a magnete permanente da 12 V CC, completamente chi con albero in acciaio inossidabile, solo per servizio intermittente.
| Modello | MODELLO NMMP12-G120-12-1 |
| Misurare | 295,5*148,2*132,7 millimetri |
| Tensione nominale | DC12V |
| Flusso massimo | 12 GP M |
| Portata massima | ≥slant 1 0 piedi |
| Lunghezza del cavo di alimentazi | 7 piedi |


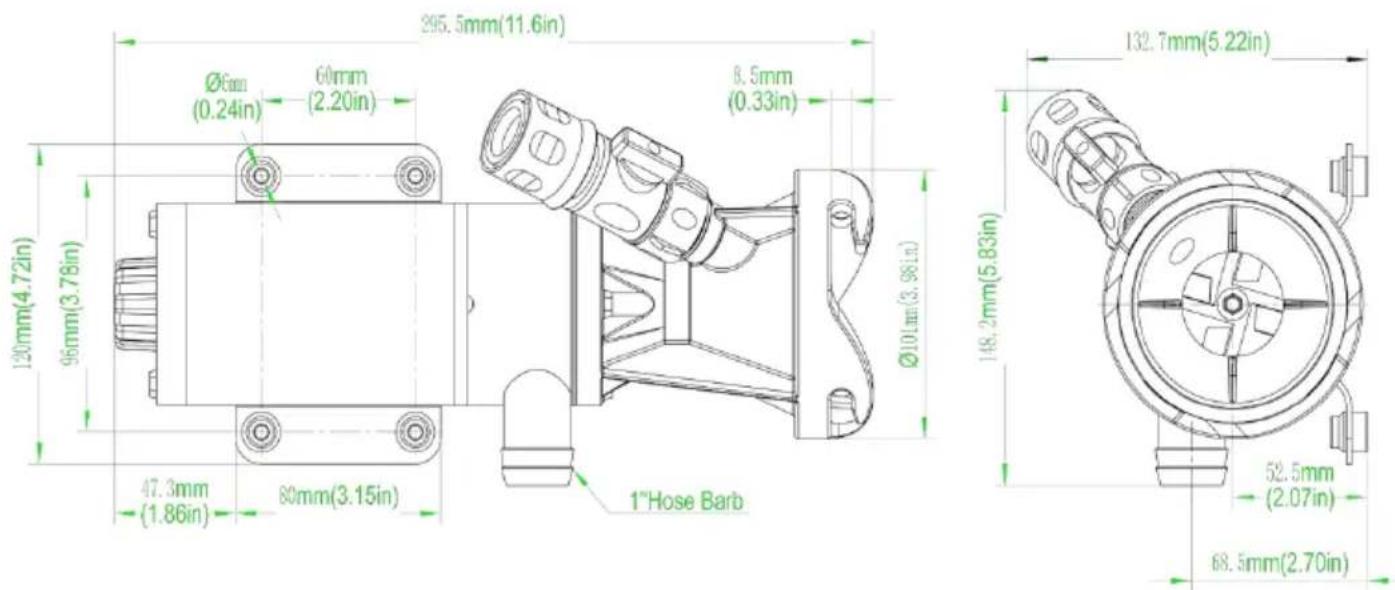

295.5mm(11.6in) Ø6mm (0.24in) 60mm (2.20in) 8.5mm (0.33in) Ø101mm(3.98in) 120mm(4.72in) 95mm(3.78in) 47.3mm (1.86in) 80mm(3.15in) 1"Hose Barb 132.7mm(5.22in) 148.2mm(5.83in) 52.5mm (2.07in) 68.5mm(2.70in)PRODUCT LIST
| Descrizione | Quantità |
| Pompa maceratrice per camper | 1 |
| Valvola di collegamento rapido staccabile con interi | 1 |
| Fascetta stringitubo in metallo | 2 |
| Tubo flessibile trasparente da 1 pollice | 1 |
| 1 pollice + 3/4 pollice TNP Giunto in rame | 1 |
| Cavo di alimentazione da 7 piedi | 1 |
| Istruzioni per l'uso | 1 |
| Cavo di alimentazione con 2 clip metalliche | 1 |
WARNING
APPLICAZIONE
La pompa per rifiuti NMMP12-G120 DC è la soluzione ideale per svu serbatoi di stoccaggio sui veicoli ricreazionali ed evitare le stazioni di scarico. Svuota un tipico serbatoio di stoccaggio da 40 galloni in mer minuti. Non far funzionare per più di .
AVVERTIMENTO
- NON FAR FUNZIONARE A SECCO PER PIÙ DI 30 SECONDI.
- NON MONTARE IN MODO PERMANENTE SULLA PORTA DI SCARICO DEL CAMPER .

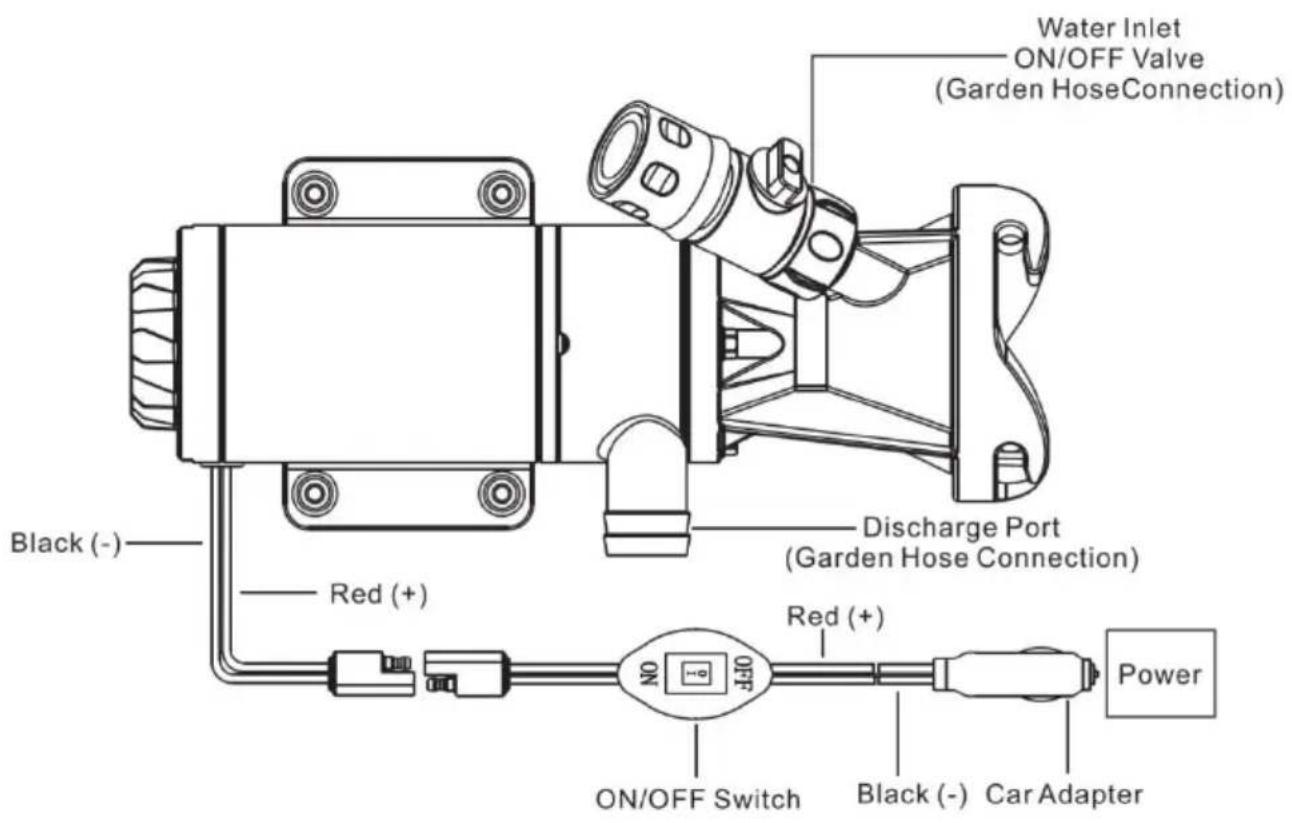

WIRING DIAGRAM


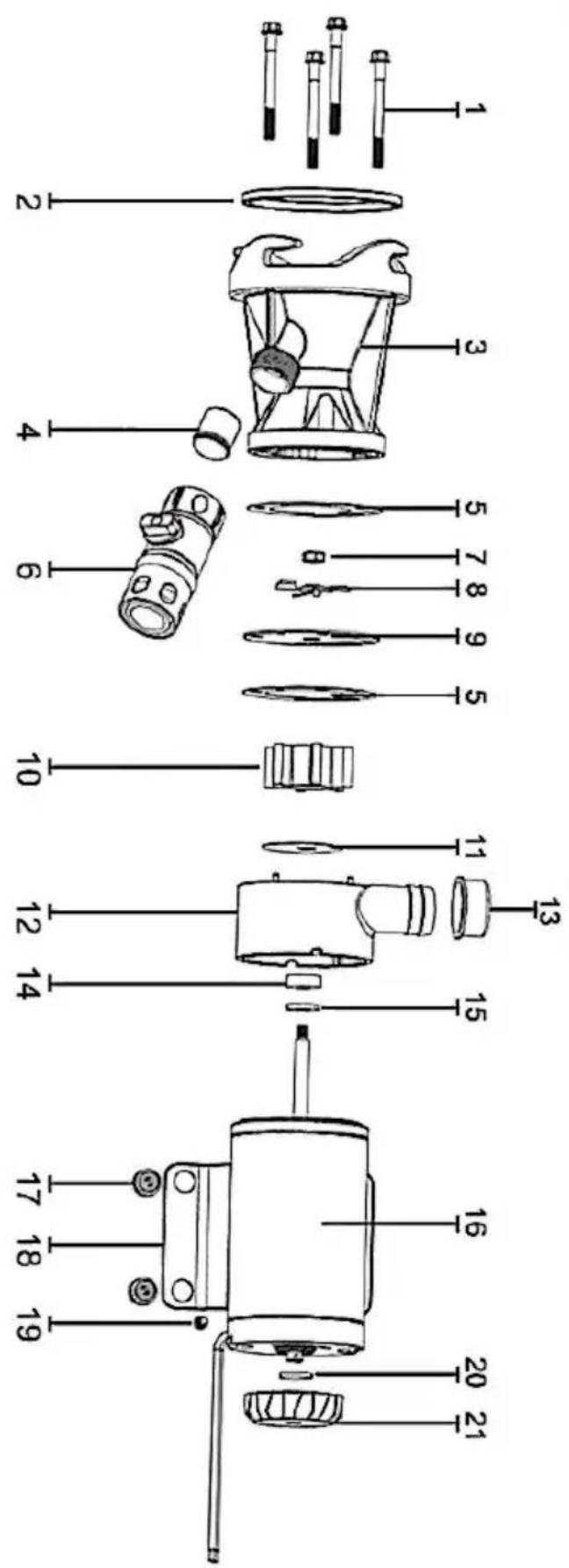

| Chiave | Descrizione | Chiave | Descrizione |
| 1 | Vite | 12 | Alloggiamento della girante |
| 2 | Guarnizione della testa della | 13 | Copertura della presa |
| 3 | Testa della pompa | 14 | Guarnizione dell'olio |
| 4 | Valvola di ritegno della tesi | 15 | Foca |
| 5 | guarnizione | 16 | Motore |
| 6 | Valvola di collegamento rapi | 17 | Piedini in gomma |
| 7 | Dado a vite | 18 | Piastra di ferro |
| 8 | Lama | 19 | Vite |
| 9 | Lamiera tonda in acciaio in | 20 | O-ring del tappo di regolaz |
| 10 | Girante | 21 | Tappo di regolazione |
| 11 | Lamiera in acciaio inox conve |
OPERATING INSTRUCTIONS
- Rimuovere il tappo terminale dal tubo di scarico.
- Installare la pompa di scarico sullo scarico in una posizione comoda, ruotandola in senso orario per bloccarla.
- Prima di installare l'unità, assicurarsi che l'O-ring sia presente sull'adattatore della pompa.
- Installare il tubo flessibile di scarico/giardino sull'adattatore dell porta di scarico.
- Installare il tubo flessibile dell'acqua di risciacquo sulla valvola intercettazione.
- Aprire la valvola dell'acqua nera e accendere la pompa.
- Spegnere la pompa e aprire la valvola dell'acqua grigia. Lasce che l'acqua grigia Indietro lavare il serbatoio delle acque nere. Accendere la pompa.
- Spegnere la pompa, aprire la valvola di risciacquo e riempire serbatoi per il risciacquo. Accendere la pompa. Chiudere l'acqua risciacquo. Svuotare i serbatoi.
- Chiudere entrambe le valvole di scarico e accendere l'acqua risciacquo (40 PSI max.) e la pompa. Risciacquare la pompa e tubo di scarico.
-
Chiudere l'acqua e la pompa, quindi scollegare il tubo e la pompa. 11. Riporre fino al prossimo utilizzo.
-
Riposizionare il tappo terminale sul tubo di scarico.
ELECTRICAL INSTRUCTIONS
- Fare riferimento allo schema elettrico sottostante. Collegare il gruppo interruttore ai fili del motore della pompa di scarico del camper con connettori a forcella (collegare il filo rosso del moto filo rosso dell'interruttore; e il filo nero del motore al filo nero dell'interruttore).
- Collegare l'adattatore per auto a il potere.
- Sostituzione fusibile : il fusibile si trova all'interno dell'adattato per auto. Utilizzare un fusibile per auto da 20 amp per la sostituzione.
| Sistema a 12 Volt | Dimensione minima del filo (20 Ampere) | |
| Lunghezza totale del filo* | calo del 3% | calo del 10% |
| Piedi [m] | GA | GA |
| 1-10 [.^3] | #10 | #16 |
| 11-20 [3.3-6] | #8 | #14 |
| 21-30 [6.4-9.1] | #6 | #12 |
| 31-60 [9.1-18.2] | #4 | #10 |
* lunghezza dalla fonte di alimentazione al motore e ritorno a ter
ELECTRICAL INSTRUCTIONS
TOGLIETE TUTTA L'ENERGIA!
- ACCESSO AL TAPPO POSTERIORE/ALBERO MOTORE
Allentare la manopola dell'albero (21) e posizionare la manopola rotanti tipo D montata su un'estremità della parte posteriore del motore.
- SMONTAGGIO POMPA
Rimuovere le 4 viti del coperchio (1). Rimuovere l'alloggiamento della (3) e la guarnizione (5). È necessario tenere fermo l'albero motore. Rimuovere il dado esagonale (7) e le lame della fresa (8). Inserire u cacciavite nella fessura sull'albero motore (vedere l'accesso allo slot sopra), oppure infilare una chiave inglese sottile (9/32"[7mm]) dietro le lame sul piano dell'albero motore. Rimuovere il dado esagonale (7) e fresa (8). Rimuovere la piastra antiusura superiore (9), la guarnizione la girante (10) e la piastra antiusura inferiore (11).
Rimuovere l'alloggiamento della girante (12) e la guarnizione dell'albero (14). Non è necessario rimuovere il dispositivo di imbracatura (15).
- GRUPPO POMPA
Assicurarsi che il dispositivo di imbracatura (15) sia sull'albero motore. Assicurarsi che la guarnizione dell'albero (14) possa essere inserita ne posizione corretta dell'alloggiamento della girante (12). Installare l'alloggiamento della girante (12) sull'albero motore. Installare l'inserto della piastra antiusura inferiore (11) sull'alloggiamento della girante (11) Ruotare la girante (9) sull'alloggiamento della girante (12) in senso antiorario. Installare la guarnizione (5) e la piastra antiusura superiore Installare la lama di taglio (8) e allinearla con l'albero motore. Fissare l'albero motore con un cacciavite o una chiave inglese (9/32H [7 mm serrare il dado esagonale (7). Installare la guarnizione (5) e l'alloggiar della taglierina (3) e serrare la vite (1).
PERICOLO
NON utilizzare la pompa se una qualsiasi parte dell'interruttore o della sonda risulta incrinata, rotta o mancante.
Scollegare sempre l' alimentazione elettrica prima di tentare di installar riparare, spostare o eseguire qualsiasi manutenzione. Se la fonte di alimentazione è fuori dalla vista, bloccare e contrassegnare in posizion aperta (spenta) per evitare un'applicazione di potenza inaspettata. La
mancata osservanza di questa precauzione provocherà scosse elettriche mortali!
TROUBLESHOOTING
Si prega di spegnere l'alimentazione prima di verificare il guasto.
| Problema | Possibile causa | Azione correttiva |
| La pompa non si avvia o non funziona | 1. Fusibile bruciato2. Motore difettoso3.Sei connesso alla linea sbagliata. | 1. Se bruciato, sostituirlo con un fu di dimensioni adeguate.2. Sostituire la pompa.3. Collegare correttamente il circuito seguendo lo schema elettrico delle istruzioni. |
| La pompa funzionama eroga poca o nessuna acqua | 1. Qualcosa è rimasto incastrato nella lama.2. Il tubo non è adatto a macchina . | 1. Rimuovere i residui dalle lame. L lama è affilata. Fare attenzione ai tagli.2. Utilizzare il tubo corretto . |
| La pompa è bloccata | Qualcosa di duro bloccò la lama. | Spegnere, aprire la manopola (21-tappo regolazione) all'estremità del motore in senso antiorario e quindi ruotare il bull in senso orario con un cacciavite per allentare la lama |
*Ci sono piccole modifiche ai numeri inclusi nell'utente manuale senza preavviso.
