BRUKSANVISNING NMMP12-G120-12-1 Vevor
Teknisk Support och e-garanticertifikat www.vevor.com/support
RV MACERATOR PUMP DRIFTSINSTRUKTION
MODELL: NMMP12-G120-12-1
Varning - För att minska risken för skada måste any läsa instruktionerna noggrant.
FEATURES
- Ansluts direkt till husbilens avfallsuttag
- Möjlighet att dumpa längre sträckor
- Utloppsport för trädgårdsslang
- Möjlighet att tömma uppsamlingstankar hemma
- Färskvattensköljningsförmåga
- Enkel rengöring och förvaring
SPECIFICATIONS
Pump: Självsugande flexibel impeller med slitage i rostfritt stål tallrik.
Macerator: Rostfri stålskärare minskar partikelstorleken till maximalt 1/8' (4 mm).
Tätning: Läpptyp
Portar: Inlopp - 3" (75 mm) RV-kontakt ; Utlopp - 1" slanghulling .
Motor: 12 VDC Permanent Magnet Type, helt innesluten, med rostfritt stålaxel endast intermittent drift.
| Modell | NMMP12-G120-12-1 |
| Storlek | 295,5*148,2*132,7 mm |
| Märkspänning | DC12 V |
| Max flöde | 12 GP M |
| Max lyft | ≥slant 1 0 fot |
| Strömkabelns längd | 7 fot |
| Beskrivning | Kvantitet |
| Rv Macerator pump | 1 |
| Löstagbar snabbkopplingsventil med strömbrytare | 1 |
| Slangklämma i metall | 2 |
| 1 tums klar slang | 1 |
| 1 tum+3/4 tum NPT Kopparfog | 1 |
| 7 fot nätsladd | 1 |
| Bruksanvisning | 1 |
| Strömkabel med 2 metallklämmor | 1 |
WARNING
ANSÖKAN
NMMP12-G120 DC avfallspump är den idealiska lösningen för att tömr uppsamlingstankar på fritidsfordon och undvika tömningsstationer.
Tömmar en typisk 40-liters tank på mindre än 5 minuter. Spring inte än.
WARNING
- KÖR INTE TORRA I LÄNGRE 30 SEKUNDER.
- MONTERA INTE PERMANENT TILL RVS AVFALLSHAMNEN .

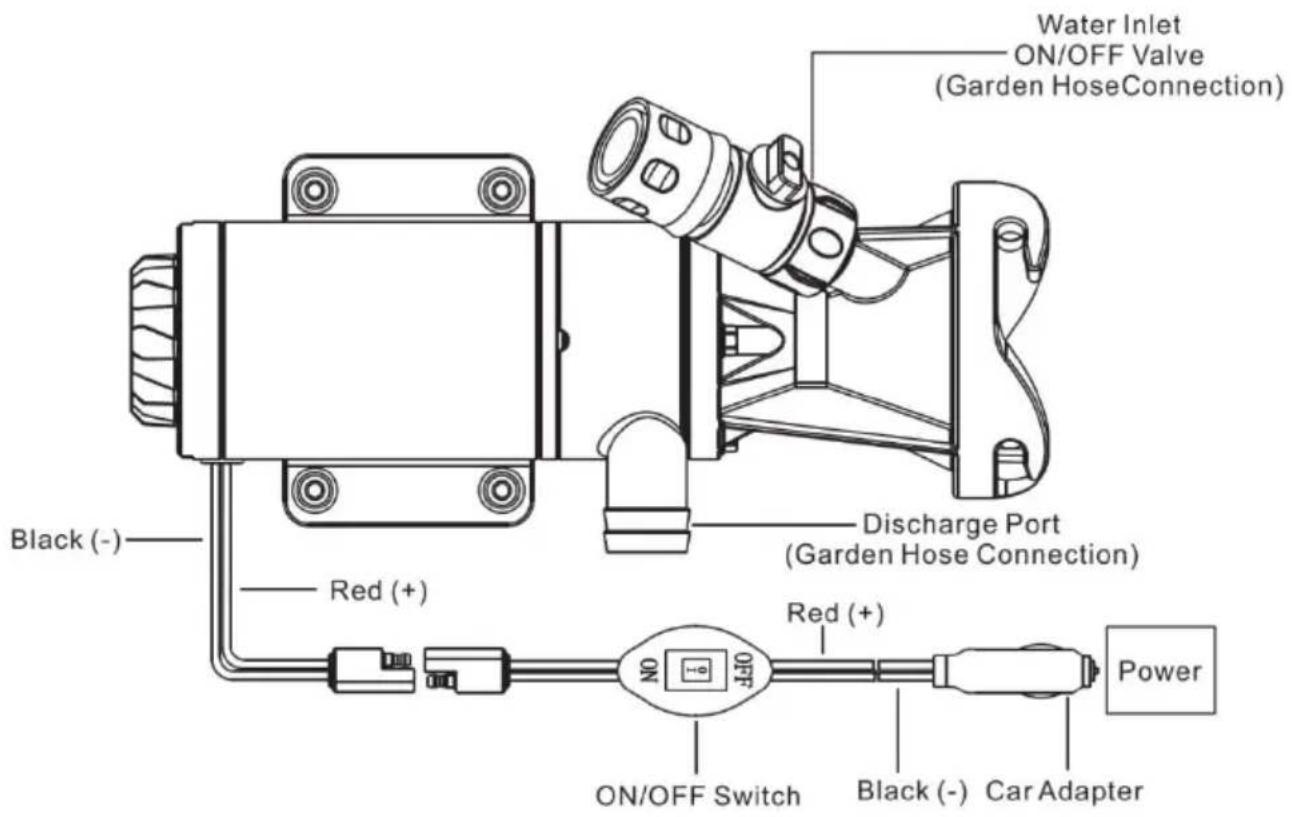

WIRING DIAGRAM


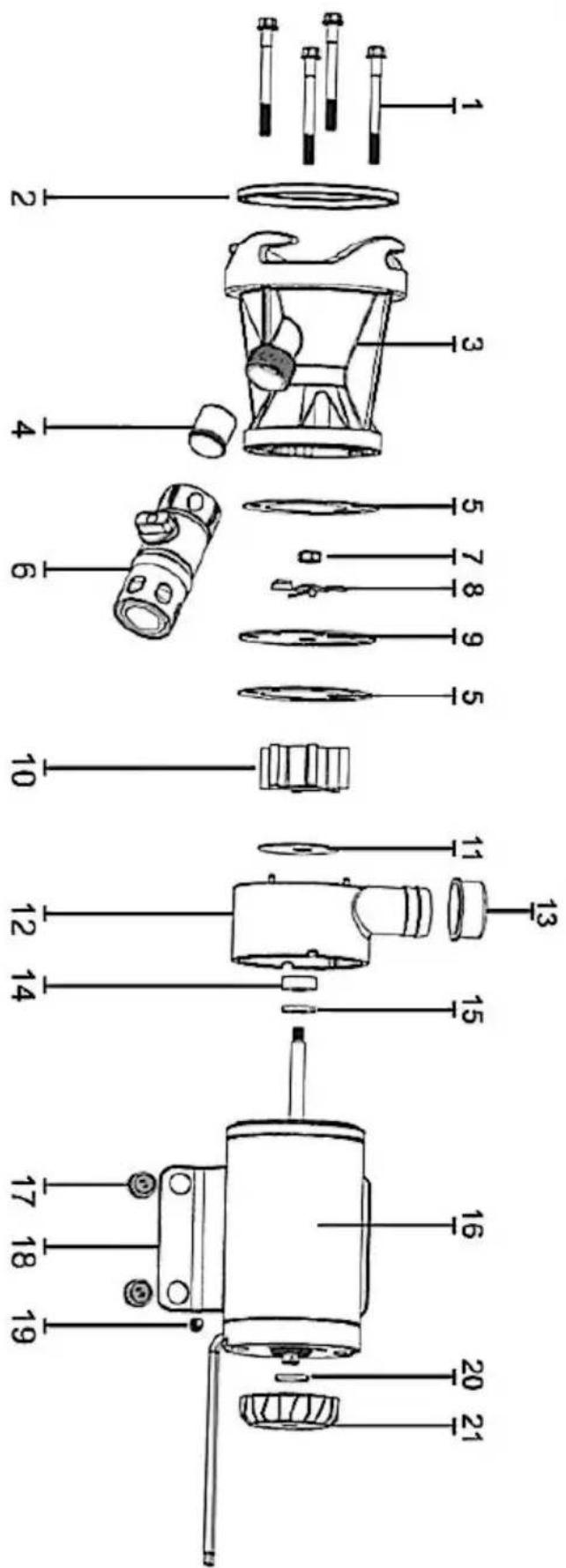

| Nyckel | Beskrivning | Nyckel | Beskrivning |
| 1 | Skruva | 12 | Impellerhus |
| 2 | Pumphuvudpackning | 13 | Utloppsskydd |
| 3 | Pumphuvud | 14 | Oljetätning |
| 4 | Pumphuvudets backventil | 15 | Täta |
| 5 | packning | 16 | Motor |
| 6 | Löstagbar snabbkopplingsventi | 17 | Gummifötter |
| 7 | Skruvmutter | 18 | Järnplatta |
| 8 | Blad | 19 | Skruva |
| 9 | Rund rostfri plåt | 20 | Justeringslock O-ring |
| 10 | Impeller | 21 | Justeringslock |
| 11 | Konvex rostfri plåt |
OPERATING INSTRUCTIONS
- Ta bort ändlocket från avloppsröret.
- Installera avloppspumpen på avloppet i valfritt läge, vrid medu för att låsa.
- Se till att O-ringen sitter på pumpadaptern innan du installera enheten.
- Installera avfalls-/trädgårdsslang på utloppsportens adapter.
- Montera sköljvattenslangen på on-off-ventilen.
- Öppna den svarta vattenventilen och slå på pumpen.
- Stäng av pumpen och öppna gråvattenventilen. Låt gråvatten tillbaka spola den svarta vattentanken. Slå på pumpen.
- Stäng av pumpen, öppna spolventilen och fyll på tankar för sköljning. Slå på pumpen. Stäng av sköljvattnet. Töm tankar.
- Stäng båda dräneringsventilerna och sätt på sköljvattnet (max. PSI) och pumpen. Skölj pumpen och utloppsslangen.
- Stäng av vattnet och pumpen och koppla loss slangen och pumpen. 11. Förvara till nästa användning.
- Sätt tillbaka ändlocket på avloppsröret.
ELECTRICAL INSTRUCTIONS
- Se den elektriska ritningen nedan. Anslut omkopplarenheten t husvagnsavfallspumpens motorledningar med stumkontakter (anslut den röda motorkabeln till den röda omkopplarkabeln; och den sv motorkabeln till svart strömbrytarkabel).
- Anslut biladaptern till kraften .
- Säkringsbyte : Säkringen sitter inuti biladaptern. Använd en bilsäkring på 20 amp för byte.
| 12 volt system | Min. Kabelstorlek (20 ampere) | |
| Total trådlängd* | 3% nedgång | 10% nedgång |
| Fötter [m] | GA | GA |
| 1-10 [.^3] | #10 | #16 |
| 11-20 [3,3-6] | #8 | #14 |
| 21-30 [6,4-9,1] | #6 | #12 |
| 31-60 [9,1-18,2] | #4 | #10 |
* längd från strömkällan till motorn och tillbaka till marken.
ELECTRICAL INSTRUCTIONS
STÄNG AV ALL STRÖM!
- ÅTKOMST FÖR BAKRE KAPP/MOTORAXEL
Lossa axelvredet (21) och sätt på vridknappen av D-typ monterad på änden av den bakre änden av motorn.
- DEMONTERING AV PUMP
Ta bort 4 täckskruvar (1). Ta bort skärhuset (3) och packningen (5). nödvändigt att hålla motoraxeln stadig. Ta bort sexkantsmuttern (7) och
skärbladen (8). Sätt in en skruvmejsel i spåret på motoraxeln (se åtki till öppningen ovan), eller sätt på en tunn skiftnyckel (9/32"[7mm]) bak bladen på motoraxelns platta. Ta bort sexkantsmutter (7) och fräs (8). bort den övre slitplattan (9), packningen (5), pumphjulet (10) och den slitplattan (11).
Ta bort pumphjulshuset (12) och axeltätningen (14). Det är inte nödvä att ta bort slingan (15).
- MONTERING AV PUMP
Se till att slingan (15) är på motoraxeln. Se till att axeltätningen (14) föras in i rätt läge på pumphjulshuset (12). Montera pumphjulshuset (12) på motoraxeln. Montera den nedre slitplattans (11) insats på
pumphjulshuset (11). Vrid pumphjulet (9) till pumphjulshuset (12) moturs Montera packningen (5) och den övre slitplattan (9). Montera skärblade och rikta in det mot motoraxeln. Fästa motoraxeln med en skruvmejse eller en skiftnyckel (9/32H[7mm]) för att dra åt sexkantsmuttern (7).
Installerade packning (5) och fräshus (3) och skruvade åt skruven (1).
FARA
Använd INTE pumpen om någon del av strömbrytaren eller sonden är sprucken, trasig eller saknas.
Koppla alltid bort strömförsörjningen innan du försöker installera, serva, flytta eller utföra något underhåll. Om strömkällan är utom synhåll, lås tagga i öppet (av) läge för att förhindra oväntad strömtillförsel.
Underlåtenhet att göra det KOMMER att resultera i dödlig elektrisk stö
TROUBLESHOOTING
Stäng av strömmen innan du kontrollerar felet.
| Problem | Möjlig orsak | Korrigerande åtgärd |
| Pumpen startar eller går inte | 1 . Trasig säkring2 . Defekt motor3. Du är ansluten till fel | 1 . Jag har gått sönder, byt ut de en säkring av rätt storlek.2 . Byt ut pumpen .3.Anslut kretsen korrekt enligt instruktionskretsschemat. |
| Pumpen fungerar men levererar lite eller inget vatten | 1 . Något fastnat i bladet.2 . Slangen passar inte maskinen . | 1 . Ta bort rester från knivarna. Bl vasst. Var försiktig med skärsår.2 . Använd rätt slang. |
| P umpen är blockerad | Något hårt klämde fast bladet. | Stäng av strömmen, öppna vredet (21-justeringslock) i änden av motorn moturs och vrid sedan bulten medurs en skruvmejsel för att lossa bladet |
*Det finns några mindre ändringar av numren som ingår i använd manual utan föregående meddelande.
