NMMP12-G120-12-1 - Pompe à eau Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe de macération pour véhicule récréatif (VR)
Marque	Vevor
Modèle	NMMP12-G120-12-1
Dimensions (L x l x H)	295,5 x 148,2 x 132,7 mm
Alimentation	12 V CC
Débit maximal	12 gallons par minute (GPM)
Portée maximale	≥ 10 pieds (3 m)
Longueur du cordon d'alimentation	7 pieds (2,1 m)
Type de pompe	Turbine flexible auto-amorçante avec plaque d'usure en acier inoxydable
Macérateur	Lame en acier inoxydable réduisant les particules à 1/8 po (4 mm) maximum
Matériau des joints	Joint à lèvre
Raccordement entrée	Connecteur RV 3 po (75 mm)
Raccordement sortie	Raccord pour tuyau d'arrosage (1 po)
Fonctions principales	Vidange des réservoirs de rétention des VR, rinçage à l'eau douce, décharge sur longues distances
Sécurité	Ne pas faire fonctionner à sec plus de 30 secondes ; débrancher l'alimentation avant entretien ; fusible 20 A dans adaptateur voiture
Entretien et nettoyage	Rincer à l'eau douce après usage ; démonter la pompe pour nettoyage des lames et de la turbine
Pièces détachées et réparabilité	Lame, turbine, joints, boîtier, moteur ; pièces remplaçables selon la liste détaillée
Informations générales	Pompe conçue pour usages intermittents ; ne pas monter de manière permanente sur le port d'évacuation du VR

FOIRE AUX QUESTIONS - NMMP12-G120-12-1 Vevor

Comment installer la pompe de macération Vevor NMMP12-G120-12-1 sur mon VR ?

Retirez le capuchon du tuyau de vidange, installez la pompe sur le drain en tournant dans le sens horaire pour la verrouiller. Assurez-vous que le joint torique est sur l'adaptateur de port avant l'installation. Connectez le tuyau d'évacuation à la sortie et le tuyau de rinçage à la vanne marche-arrêt.

Quel type d'alimentation électrique est nécessaire ?

La pompe fonctionne en 12 V CC. Utilisez l'adaptateur voiture fourni avec fusible 20 A. Le câble d'alimentation mesure 7 pieds. Respectez le schéma de câblage : fil rouge au positif, fil noir au négatif.

Comment rincer et nettoyer la pompe après utilisation ?

Après vidange, fermez les vannes de vidange, ouvrez l'eau de rinçage (max 40 PSI) et allumez la pompe pour rincer l'intérieur. Coupez l'eau et la pompe, débranchez les tuyaux, rangez la pompe.

Que faire si la pompe ne démarre pas ?

Vérifiez le fusible dans l'adaptateur voiture (20 A). Si grillé, remplacez-le. Vérifiez les connexions électriques. Si le moteur est défectueux, remplacez la pompe.

Comment débloquer la pompe si elle est bloquée ?

Coupez l'alimentation. Ouvrez le capuchon de réglage à l'extrémité du moteur (bouton 21) en tournant dans le sens antihoraire. Insérez un tournevis et tournez dans le sens horaire pour desserrer la lame.

Quels sont les accessoires fournis avec la pompe ?

La pompe est livrée avec : vanne de connexion rapide avec interrupteur, 2 colliers de serrage métalliques, tuyau transparent de 1 pouce, joint en cuivre 1 pouce + 3/4 pouce TNP, cordon d'alimentation de 7 pieds, câble d'alimentation avec 2 clips métalliques et un mode d'emploi.

Peut-on utiliser la pompe en continu ?

Non, la pompe est conçue pour un service intermittent uniquement. Ne pas faire fonctionner plus de quelques minutes à la fois. Ne pas faire fonctionner à sec pendant plus de 30 secondes.

Comment remplacer la lame de coupe ?

Débranchez l'alimentation. Retirez les 4 vis du couvercle, puis le boîtier de coupe. Maintenez l'arbre moteur avec un tournevis dans la fente, retirez l'écrou hexagonal et la lame. Remplacez-la en alignant avec l'arbre, serrez l'écrou.

Quelle est la portée maximale de la pompe ?

La pompe peut décharger sur une distance d'au moins 10 pieds (3 mètres) grâce à son orifice de décharge pour tuyau d'arrosage.

Comment entretenir la pompe pour prolonger sa durée de vie ?

Après chaque utilisation, rincez à l'eau claire. Vérifiez régulièrement l'état des joints et des lames. Rangez-la dans un endroit sec. Suivez les instructions de démontage pour nettoyer la turbine et les lames si nécessaire.

MODE D'EMPLOI NMMP12-G120-12-1 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

POMPE DE MACÉRATION POUR VR MODE D'EMPLOI

MODÈLE : NMMP12-G120-12-1

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructio

FEATURES

• Se connecte directement à la sortie d'évacuation du camping-ca
• Capacité à décharger sur de plus longues distances
• Orifice de décharge du tuyau d'arrosage
• Possibilité de vidanger les réservoirs de rétention à la maison
• Capacité de rinçage à l'eau douce
• Nettoyage et stockage faciles

SPECIFICATIONS

Pompe : turbine flexible auto-amorçante avec usure en acier inoxydab plaque.

Macérateur : Le coupeur en acier inoxydable réduit la taille des parti à 1/8" (4 mm) maximum.

Joint : Type à lèvre

Ports : Entrée - Connecteur RV 3" (75 mm) ; Sortie - Raccord can

Moteur : 12 Vcc type à aimant permanent, entièrement fermé, avec en acier inoxydable, service intermittent uniquement.

Modèle	NMMP12-G120-12-1
Taille	295,5*148,2*132,7 mm
Tension nominale	12 V CC
Débit maximal	12 GP M
Portée maximale	≥slant 1 0 pi
Longueur du cordon d'alimentatio	7 pieds

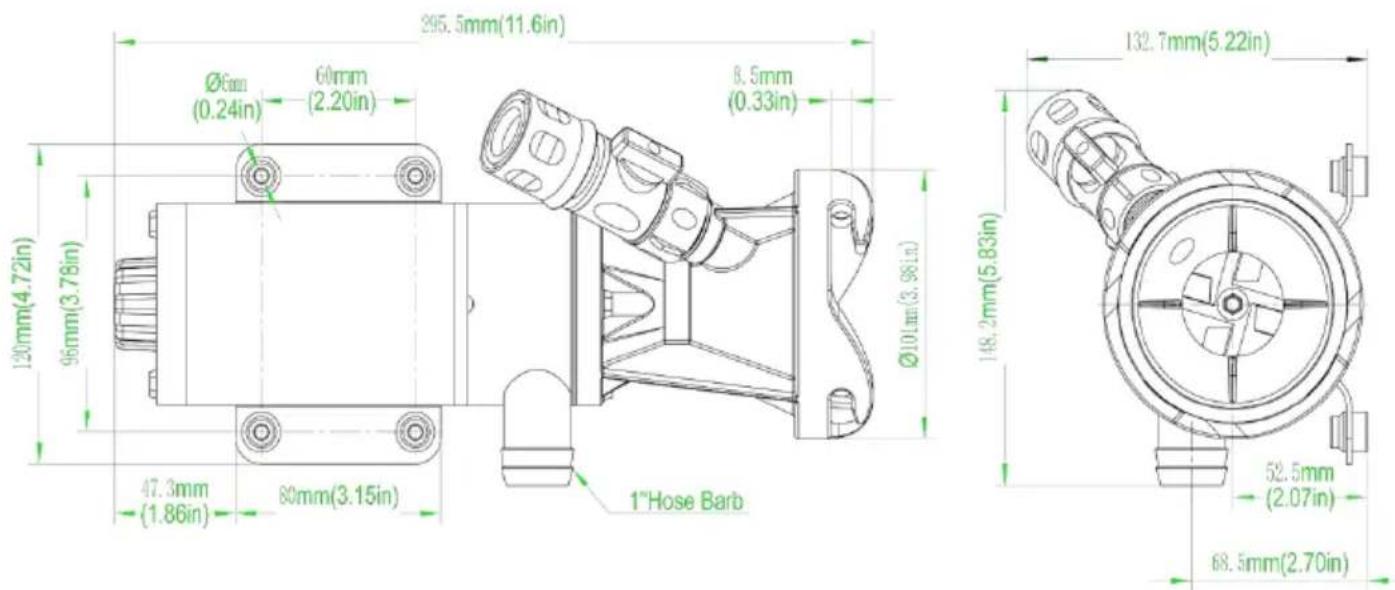

295.5mm(11.6in) Ø6mm (0.24in) 60mm (2.20in) 8.5mm (0.33in) Ø101mm(3.98in) 120mm(4.72in) 95mm(3.78in) 47.3mm (1.86in) 80mm(3.15in) 1"Hose Barb 132.7mm(5.22in) 148.2mm(5.83in) 52.5mm (2.07in) 68.5mm(2.70in)

PRODUCT LIST

Description	Quantité
Pompe de macération pour VR	1
Vanne de connexion rapide amovible avec interru	1
Collier de serrage en métal	2
Tuyau transparent de 1 pouce	1
1 pouce + 3/4 pouce TNP Joint en cuivre	1
Cordon d'alimentation de 7 pieds	1
Mode d'emploi	1
Câble d'alimentation avec 2 clips métalliques	1

WARNING

APPLICATION

La pompe à déchets NMMP12-G120 DC est la solution idéale pour v les réservoirs de rétention des véhicules récréatifs et éviter les station vidange. Vide un réservoir de rétention typique de 40 gallons en moi 5 minutes. Ne pas faire fonctionner pendant plus de .

AVERTISSEMENT

1. NE PAS FAIRE FONCTIONNER À SEC PENDANT PLUS DE 30 SECONDES.
2. NE PAS MONTER DE MANIÈRE PERMANENTE SUR LE PORT D'ÉVACUATION DU VR .

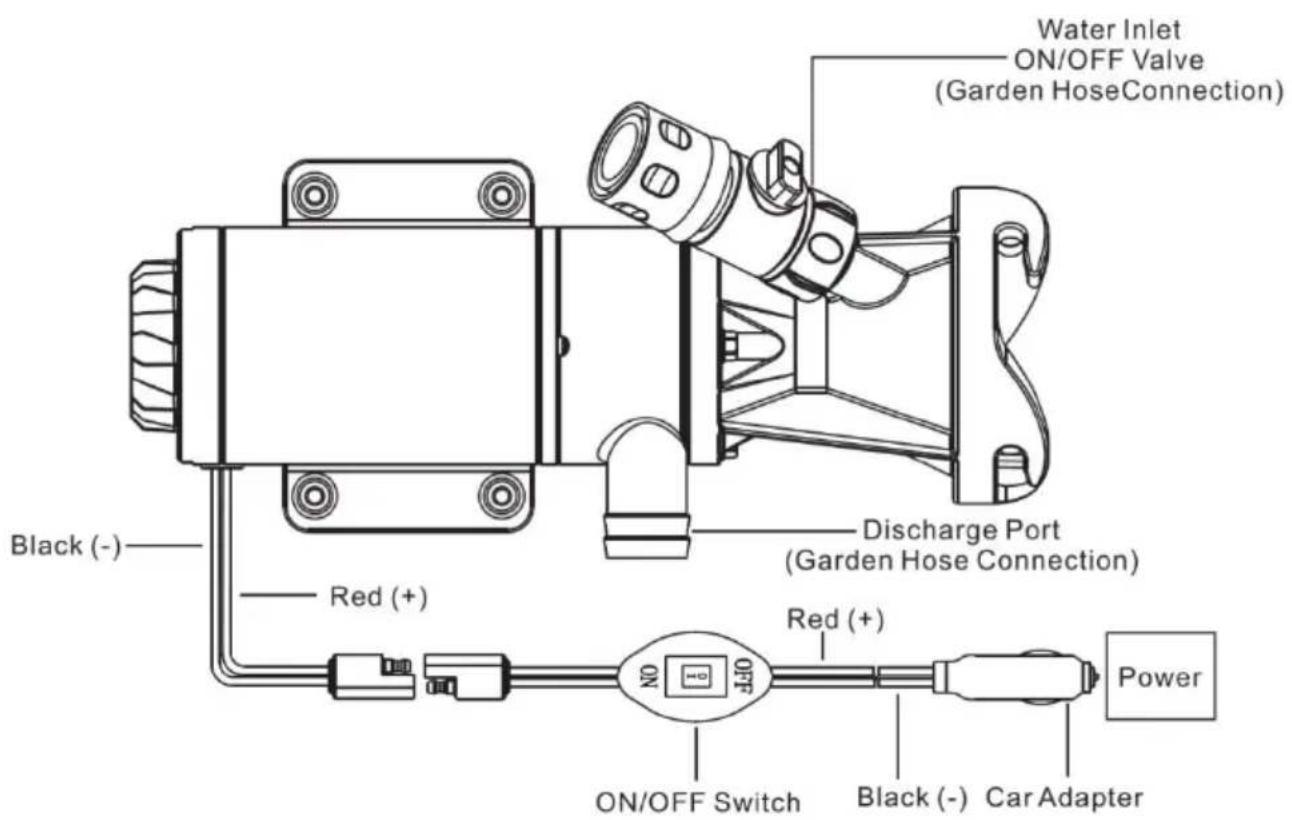

WIRING DIAGRAM

Water Inlet ON/OFF Valve (Garden HoseConnection) Black (-) Red (+) Discharge Port (Garden Hose Connection) Red (+) ON/OFF Switch Black (-) Car Adapter Power

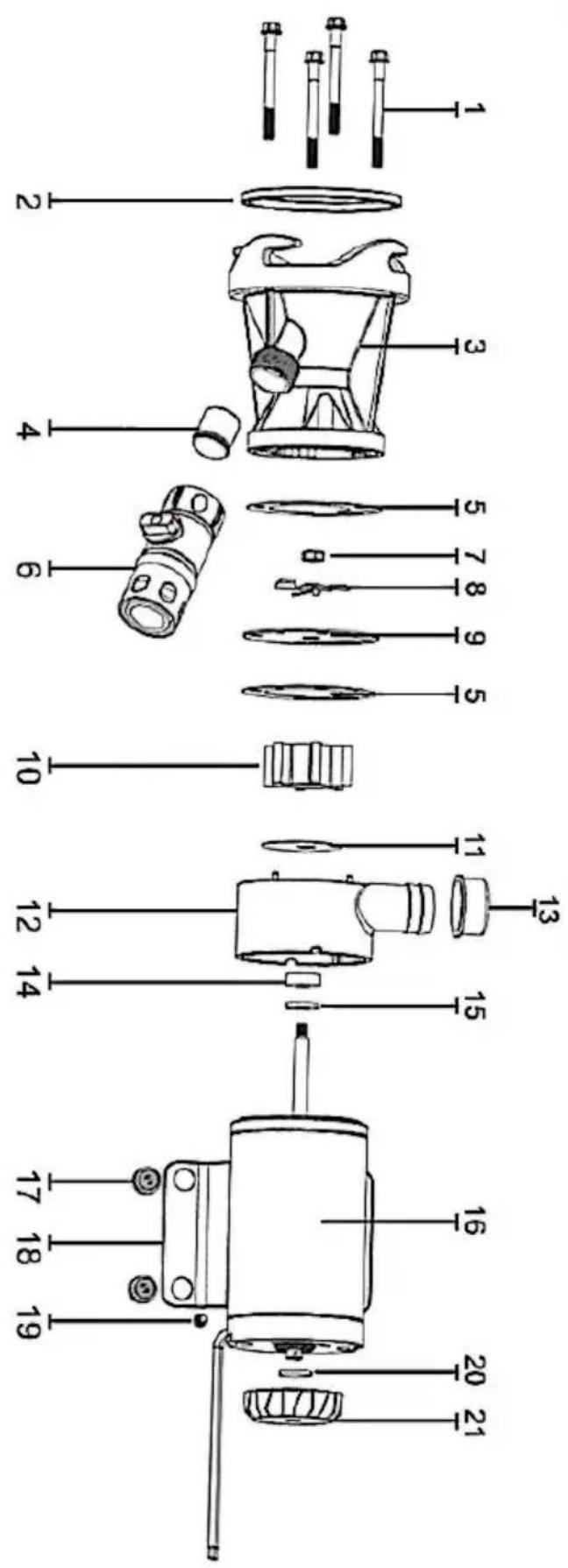

DETAILED COMPOSITION

Clé	Description	Clé	Description
1	Vis	12	Boîtier de turbine
2	Joint de tête de pompe	13	Cache-prise
3	Tête de pompe	14	Joint d'étanchéité
4	Clapet anti-retour de la tête	15	Joint
5	joint d'étanchéité	16	Moteur
6	Vanne de connexion rapide	17	Pieds en caoutchouc
7	Écrou à vis	18	Plaque de fer
8	Lame	19	Vis
9	Tôle ronde en acier inoxyda	20	Joint torique du capuchon
10	Turbine	21	Bouchon de réglage
11	Tôle d'acier inoxydable conve

OPERATING INSTRUCTIONS

1. Retirez le capuchon d'extrémité du tuyau de vidange.
2. Installez la pompe à déchets sur le drain dans n'importe que position pratique, en la tournant dans le sens des aiguilles d'un montre pour la verrouiller.
3. Assurez-vous que le joint torique est sur l'adaptateur de por avant d'installer l'unité.
4. Installez le tuyau d'évacuation/d'arrosage sur l'adaptateur du p de décharge.
5. Installez le tuyau d'eau de rinçage sur la vanne marche-arrêt
6. Ouvrez la vanne d'eau noire et allumez la pompe.
7. Éteignez la pompe et ouvrez la vanne des eaux grises. Lais les eaux grises s'écouler. dos Vider le réservoir d'eaux noires. Mettre la pompe en marche.
8. Arrêtez la pompe, ouvrez la vanne de rinçage et remplissez réservoirs pour le rinçage. Mettez la pompe en marche. Coupez l'eau de rinçage. Videz les réservoirs.
9. Fermez les deux robinets de vidange et ouvrez l'eau de ring (40 PSI max.) et la pompe. Rincez la pompe et le tuyau de v
10. Coupez l'eau et la pompe, puis débranchez le tuyau et la
11. Rangez jusqu'à la prochaine utilisation.
12. Remettez le capuchon sur le tuyau de vidange.

ELECTRICAL INSTRUCTIONS

1. Reportez-vous au schéma électrique ci-dessous. Connectez l'ensemble de commutateurs aux fils du moteur de la pompe à déchets RV avec connecteurs bout à bout (connectez le fil rouge moteur au fil rouge de l'interrupteur ; et le fil noir du moteur a d'interrupteur noir).
2. Connectez l'adaptateur de voiture à le pouvoir.
3. Remplacement du fusible : le fusible se trouve à l'intérieur d'adaptateur de voiture. Utilisez un fusible automobile de 20 amp pour le remplacement.

Système 12 volts	Taille minimale du fil (20 ampères)
Longueur totale du fil*	Baisse de 3%	10% de baisse
Pieds [m]	Géorgie	Géorgie
1-10 [.^3]	#10	#16
11-20 [3.3-6]	#8	#14
21-30 [6.4-9.1]	#6	#12
31-60 [9.1-18.2]	#4	#10

* longueur de la source d'alimentation au moteur et retour au so

ELECTRICAL INSTRUCTIONS

COUPEZ TOUTE ALIMENTATION ÉLECTRIQUE !

- CAPUCHON ARRIÈRE/ACCÈS À L'ARBRE DU MOTEUR

Desserrez le bouton de l'arbre (21) et placez le bouton rotatif de typ monté sur une extrémité de l'extrémité arrière du moteur.

- DEMONTAGE DE LA POMPE

Retirez les 4 vis du couvercle (1). Retirez le boîtier de coupe (3) et (5). Il est nécessaire de maintenir l'arbre du moteur en place. Retirez l'écrou hexagonal (7) et les lames de coupe (8). Insérez un tournevis la fente de l'arbre du moteur (voir accès à la fente ci-dessus), ou g une clé fine (9/32" [7 mm]) derrière les lames sur le plat de l'arbre moteur. Retirez l'écrou hexagonal (7) et le couteau (8). Retirez la pla d'usure supérieure (9), le joint (5), la turbine (10) et la plaque d'usur inférieure (11).

Retirer le carter de la turbine (12) et le joint d'arbre (14). Il n'est pas nécessaire de retirer le déflecteur (15).

- ENSEMBLE DE POMPE

Assurez-vous que le déflecteur (15) est sur l'arbre du moteur.

Assurez-vous que le joint d'arbre (14) peut être inséré dans la bonne position du boîtier de la turbine (12). Installez le boîtier de la turbine sur l'arbre du moteur. Installez l'insert de la plaque d'usure inférieure sur le boîtier de la turbine (11). Faites tourner la turbine (9) sur le la turbine (12) dans le sens inverse des aiguilles d'une montre. Instal joint (5) et la plaque d'usure supérieure (9). Installez la lame de cou et alignez-la avec l'arbre du moteur. Fixez l'arbre du moteur avec un tournevis ou une clé (9/32H [7 mm]) pour serrer l'écrou hexagonal (7 Installez le joint (5) et le boîtier de la fraise (3) et serrez la vis (1)

DANGER

N'utilisez PAS la pompe si une pièce du boîtier, de l'interrupteur ou sonde est fissurée, cassée ou manquante.

Débranchez toujours l' alimentation électrique avant de tenter d'installer d'entretenir, déplacer ou effectuer toute opération de maintenance. Si I source d'alimentation est hors de vue, verrouillez-la et étiquetez- la er position ouverte (arrêt) pour éviter toute mise sous tension inattendue. non-respect de cette consigne entraînera un choc électrique mortel !

TROUBLESHOOTING

Veuillez couper l'alimentation avant de vérifier le défaut.

Problème	Cause possible	Mesures correctives
La pompe ne démarre pas ou n fonctionne pas	1. Fusible grillé2. Moteur défectueux3. Vous êtes connecté à mauvaise ligne.	1. S'il est grillé, remplacez-le par un fusible de taille appropriée.2. Remplacez la pompe.3. Connectez le circuit correctement conformément au schéma du circu d'instructions.
La pompe fonctionne mais délivre peu ou pa d'eau	1. Quelque chose est coin dans la lame.2. Le tuyau ne convient p à la machine .	1. Retirez les résidus des lames. La lame est tranchante. Faites attentie aux coupures.2. Utilisez le tuyau approprié .
La pompe est bloquée	Quelque chose de dur a bloqué la lame.	Éteignez l'appareil, ouvrez le bouton (21-Capuchon de réglage) à l'extrémité moteur dans le sens inverse des aigui d'une montre, puis faites tourner le bo dans le sens des aiguilles d'une montr avec un tournevis pour desserrer la la

*Il y a des changements mineurs dans les numéros inclus dans l'utilisateur

manuel sans préavis.
