Caractéristiques techniques	Détails
Type de pompe	Pompe à eau
Débit maximal	2200 L/h
Hauteur de refoulement maximale	30 m
Puissance	750 W
Alimentation	230 V
Poids	10 kg
Dimensions	40 x 25 x 30 cm
Matériau du boîtier	Acier inoxydable
Utilisation recommandée	Arrosage, drainage, vidange de piscines
Entretien	Vérifier régulièrement les filtres et nettoyer les impuretés
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Garantie	2 ans
Accessoires inclus	Flexible, raccords

FOIRE AUX QUESTIONS - HCP2200 Vevor

Quelle est la capacité maximale de la pompe Vevor HCP2200 ?

La pompe Vevor HCP2200 a une capacité maximale de 2200 litres par heure.

La pompe peut-elle être utilisée pour des eaux usées ?

Oui, la Vevor HCP2200 est conçue pour pomper des eaux usées et des liquides chargés.

Quelle est la profondeur maximale d'aspiration de la pompe ?

La profondeur d'aspiration maximale de la Vevor HCP2200 est de 7 mètres.

Comment entretenir la pompe Vevor HCP2200 ?

Pour entretenir la pompe, vérifiez régulièrement les filtres et nettoyez-les, et assurez-vous que le moteur est bien lubrifié.

Quelle est la puissance de la pompe Vevor HCP2200 ?

La pompe Vevor HCP2200 a une puissance de 2,2 kW.

La pompe est-elle adaptée à une utilisation en extérieur ?

Oui, la Vevor HCP2200 est conçue pour une utilisation en extérieur, mais il est recommandé de la protéger des intempéries.

Quelle est la température maximale des liquides que la pompe peut gérer ?

La Vevor HCP2200 peut gérer des liquides jusqu'à 35 °C.

Quels types de connexions sont nécessaires pour installer la pompe ?

La pompe Vevor HCP2200 nécessite une connexion de tuyau de 50 mm pour l'entrée et la sortie.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord la connexion électrique, assurez-vous que le niveau d'eau est suffisant et que le disjoncteur n'a pas sauté.

La pompe est-elle garantie ?

Oui, la Vevor HCP2200 est généralement fournie avec une garantie de 2 ans, mais cela peut varier selon le vendeur.

MODE D'EMPLOI HCP2200 Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

POMPE CENTRIFUGE À FILTRE MODE D'EMPLOI

MODÈLE : HCP2200

Avertissement : Pour réduire le risque de blessure, l'uti doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une co sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués symbole. Les produits marqués comme tels ne peuvent être jetés avec les ordures ménagères normales, mais être déposés dans un point de collecte pour le recycla appareils électriques et électroniques.

MATTERS NEED ATTENTION

P RÉCAUTION AVANT D'UTILISER LA POMPE

- B ranchez le fil de terre avant utilisation.

Cela vous permet d' éviter un accident provoqué par un choc électrique lorsque l'isolation électrique n'est pas en ordre.

Pour votre sécurité contre le risque de choc électrique, veillez à ne pas la fiche d'alimentation avec de l'eau.

ATTENTION LORS DU CONNEXION DU FIL DE TERRE

• Connectez le fil de terre après avoir coupé l'alimentation électrique .
• Ne jamais raccorder à des conduites de gaz. D'autres fils peuvent être l'origine d'une explosion.
• Évitez de fonctionner dans des conditions de fonctionnement à sec et d fournir aucune eau.

Car cela réduirait la durée de vie de la pompe et causerait également problèmes au moteur.

• N'enveloppez jamais le moteur ou la tête de pompe dans une couvertu un chiffon pour éviter le gel par temps froid.
• Évitez d'utiliser la pompe dans des conditions de température ambiante supérieure à 40 °C et inférieure à 0 °C, ainsi qu'avec de l'eau chaude

supérieure à 50 °C.

Car cela réduirait la durée de vie de la pompe.

• Veillez à ne pas utiliser la pompe avec d'autres liquides que l'eau. Lorsqu'il est utilisé avec des solvants tels que l'acide benzol, dans de liquides inflammables tels que l'essence et des liquides très visqueux, il existe un risque d'incendie, ce qui entraînera des problèmes pour la p et réduira également sa durée de vie.
• Évitez d'utiliser la pompe dans des conditions exposées aux rayons dire ou à la pluie, car cela entraînerait une réduction de la durée de vie de pompe et également un risque de choc électrique.
• Ne faites jamais fonctionner la pompe sans eau d'amorçage, car cela endommagerait la garniture mécanique et la roue et réduirait la durée de de la pompe.
• Avant de mettre sous tension, confirmer qu'il n'y a aucune anomalie par opération manuelle (examen par le conducteur), l'acte de fonctionnement véritable 2 à 3 fois pour vérifier que de la poussière ou du sable est in dans la pompe et l'adhérence de la roue ou de la garniture mécanique.

QUAND LA POMPE EST RÉUTILISÉE APRÈS UNE LONGUE DURÉE.

• Il y a une possibilité pour que le moteur ne fonctionne pas malgré la sous tension électrique à cause du collage et de la solidification de la s de la saleté dans l'eau de la tête de pompe.
• Dans ce cas, coupez l'alimentation électrique, puis tournez l'arbre à l'arrière du moteur plusieurs fois avec un pilote ou quelque chose comme ça, voi pouvez faire fonctionner la pompe comme d'habitude.

NON.	Nom	NON.	Nom
1	Vis	19	Vis
2	Joint	20	Cache ventilateur
3	Corps de pompe	21	Vis
4	Joint	22	Bouton
5	Poulie	23	Échelle _
6	Turbine	24	Boîte à bornes
7	Garniture mécanique	25	Couvercle de boîte à bornes
8	Joint	26	Vis
9	Pompe et couvercle	27	Condensateur
dix	Moteur au-dessus du couvercle	28	Statut du moteur
11	Roulement à billes	29	Bobine de stator
12	Rotor moteur	30	Clavette d'arbre
13	Corps du moteur	31	Vis
14	Pied inférieur	32	Poignée _ _
15	Roulement à billes	33	Couvercle du filtre
16	Rondelle élastique	34	Joint
17	Couvercle d'extrémité d'moteur	35	Filtre
18	Ventilateur	36	Arbre de poignée

SPECIFICATION PARAMETER

Saisir	AC220-240V 50Hz
maximum d'énergie	2,5 CV
Qmax	120 gal/min
Hmax	1 6 m
Aspiration maximale	2 m
Température de fonctionnement	0-50 °C (32 °F-1 22°F)
Calibre entrée/sortie	G2"

CHECKING POINTS BEFORE INSTALLATION

• Installez la pompe juste au-dessus du puits autant que possible .
• Mais lorsque la pompe doit être installée loin du puits en raison d circonstances, la distance maximale du tuyau du puits à la pompe est limitée en fonction de la hauteur d'aspiration.

GUIDE FOR INSTALLATION

• Bétonnez les fondations avec du ciment, car la pompe peut s'incliner s'incliner même après de nombreuses années.
• Sélectionnez l'endroit où la pompe peut être facilement vérifiée ou réparée après l'installation.
  • Raccordement du tuyau d'aspiration .

B. J'assure la profondeur depuis la surface du sol jusqu'à celle du p hauteur d'aspiration est normalisée à 8 (max. 9 m )

B. Pour une étanchéité parfaite, utilisez du ruban Téflon pour tous les raccords .

C. Ne pas utiliser de ruban téflon pour les raccords déjà limés avec plat ou "O" ring, il suffit de vérifier les joints et de les changer si nécessaire.
D. Pour une utilisation avec des kits d'aspiration, utilisez simplement de ruban téflon sur le raccord à visser au corps de la pompe.
E. Sinon, utilisez un tuyau rigide (diamètre minimum 25 mm) pour év tout dommage. pendant le fonctionnement, vérifiez le raccord de la cr (utilisez également du ruban téflon ici) et le serrage du tuyau.

Raccordement du tuyau de levage

F. Les raccords en sortie de pompe doivent également être équipés ruban téflon pour améliorer le fonctionnement et éviter l'eau sur la électrique de la pompe.
G. Divers dispositifs de sortie peuvent être adaptés avec des tés de connexion et des vannes électriques ou manuelles.

Minimisez le nombre de coudes pour éviter les fuites d'eau dans la tuyauterie ou pour diminuer la résistance de l'eau.

Instruction spécifique \_

H. Suivez les instructions d' utilisation dans une piscine ou tout bassi d'eau dans le jardin, ainsi que dans les zones protégées environnante Demandez conseil à l'électricité .

I. Lorsque la pompe n'est pas utilisée pendant une longue période, débranchez-la. Vidanger la pompe et le réservoir pour éviter tout dommage (risques de gel de l'eau). Dévissez le bouchon de drainage la pompe. Protéger le tuyau d'arrivée d'eau (s'il s'agit d'un tuyau) et accessoires du gel, les isoler ou les stocker eux à l'intérieur.

- Assurez-vous d'utiliser un tuyau de diamètre standard pour une utilisation normale.

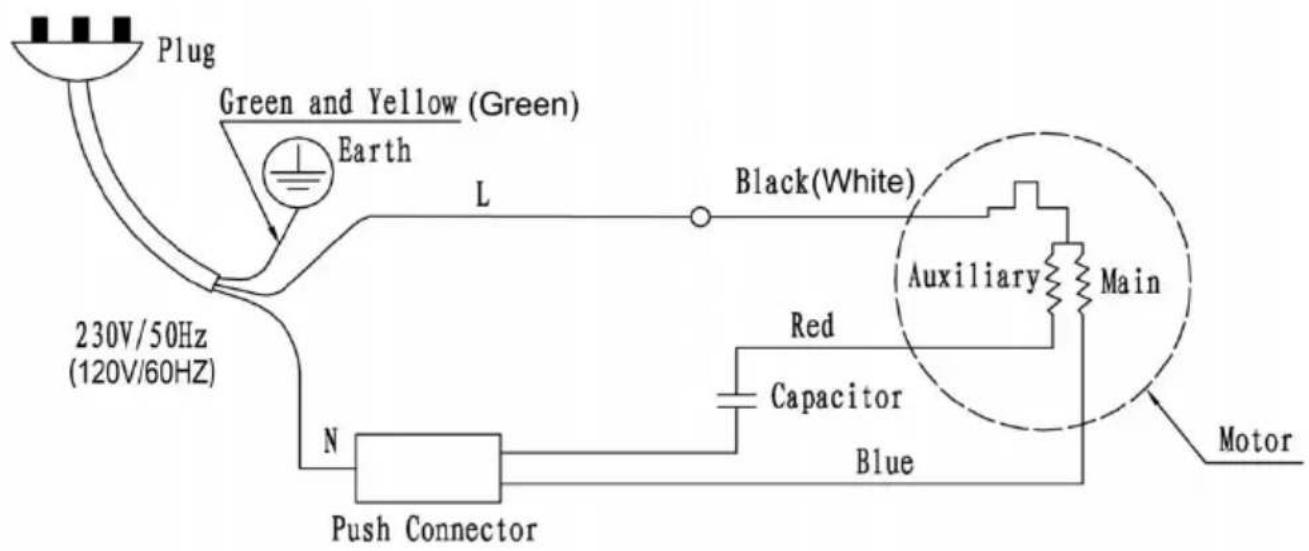

MÉTHODES DE CONNEXION DE L'ÉNERGIE

• Lorsque la pompe est envoyée par le fabricant, elle est réglée.

• Vérifiez la tension de l'alimentation électrique avant de faire fonction la pompe.

• La garantie n'inclut pas les accidents dus à une installation incorrect. Rendez-vous en électricité pour obtenir des conseils. Il est recommande de disposer d'un disjoncteur moteur protégé à proximité de la pompe. coupera l'alimentation en cas de surcharge, de blocage ou de manque

• Retirez le couvercle de la boîte à bornes .
  • Passer le câble électrique 3 fils à travers l'ouverture (section minimis 1,5 ~mm^2 )
• Connectez 2 fils aux bornes N et L. Connectez le fil de terre (ver à la borne située sous le bornier, marquée du symbole .
• Remettez le couvercle .

• Il existe une possibilité que le moteur ne fonctionne pas malgré la sous tension électrique en raison de l'adhérence et de la solidification saleté dans l'eau de la tête de pompe.
• Dans ce cas, coupez l'alimentation électrique, puis tournez l'arbre à l'arrière du moteur plusieurs fois avec un entraînement ou quelque ch comme ça, vous pouvez faire fonctionner la pompe comme d'habitude

COMMENT POMPER À STRAT

• Cette pompe ne disposant pas de système d'auto-amorçage, au déb du fonctionnement, procéder à l'amorçage selon la séquence suivante
• Retirez le bouchon, versez de l'eau dans la pompe et remettez le bouchon en place. L'air dans le tuyau d'aspiration doit être évacué au

- Avant la mise sous tension, le robinet d'eau du côté refoulement d ouvert.

- Une fois l'interrupteur d'alimentation allumé, démarrez immédiatement la procédure d'amorçage.

- Lorsque l'amorçage échoue, de l'air peut rester dans le tuyau d'asp Ensuite, pour éliminer l'air dans le tuyau d'aspiration, versez de l'eau allumez et éteignez à plusieurs reprises.

- Étant donné que la pompe n'a pas d'interrupteur, utilisez l'interrupteur d'alimentation sur le mur ou le couvercle du filtre et coupez-le de la

Causes	Troubles	Contre-mesures(L'utilisateur peut faire l'indication)
Le moteur ne démarre pas	Protection thermique ou .	S'il surchauffe , il ne fonctionne Ensuite, attends d'avoir froid (20 à 30 minutes).
	Connexion du cordor défectueuse	Insérez -le solidement.
	Cordon débranché.	Remplacez le nouveau cordon.
	Problème de moteur	Réparez ou remplacez le moteur.
	Tension d'alimentation de l'outil faible.	Consultez le fournisseur d'alimentation électrique.
L'eau est pas de pompage coupé bien que le moteur tourne.	Le niveau d'eau du puits est inférieur au niveau standard	Vérifiez le niveau d' eau du puit
	Problème au niveau du clapet de pied.	Nettoyer le clapet de pied, le sié du clapet de pied et l'orifice du de pied.
	L'air est aspiré dans le pape d'aspiration.	Après avoir vérifié les joints des canalisations, fermez-les parfaitement.
	L'air est aspiré dans la pompe par le mécanisme joint	Remplacez la nouvelle garniture mécanique.
Le protecteur thermique pour moteur fonctionne trop souvent.	Tension d'alimentation trop faible ou trop élevée	Consultez la société de fourniture d'électricité.
	La turbine est en contact avec une autre pièce.	Réparer les défauts.
	Court-circuit ou circu ouvert du condensateur.	Remplacez le condensateur .
L'eau ne sort pas pendant les premières minutes après le changement sur.	L'air est aspiré dans le tuyau d'aspiration.	Réparer les défauts de la tuyaute (pour éviter les fuites d'air). .
La pompe démarre même si aucune eaun'est utilisée.	Fuites d'eau au niveau de latuyauterie ou de la pompe.	Réparer la tuyauterie, les pièces pompe , les robinets, etc.
L'eau ne sort pas immédiatement après la mise en marche. .	Fuite d'eau au nivea de la garniture mécanique	Réparer la garniture mécanique .
	Le clapet de pied r ferme pas parfaitement.	Nettoyer le clapet de pied.
	L'air est aspiré dans le tuyau d'aspiration.	Réparer les défauts.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

REPRÉSENTANT CE : SHUNSHUN GmbH .

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Allemagne

Tél : [phone] [e-mail]

REPRÉSENTANT DU ROYAUME-UNI : Pooledas Group Ltd.

Unité 5 Albert Edward House, The Pavilions Preston, Royaume-Uni

Tél : [phone] [e-mail]

Importé en Australie : SIHAO PTY LTD.

1 ROKEVA STREETASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd.

Technique Assistance et certificat de garantie électronique www.vevor.com/support
