GEBRUIKSAANWIJZING HCP2200 Vevor

Waarschuwing-Om het risico op letsel te verminderen, de gebruiker de handleiding zorgvuldig lezen.

Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese een aparte afvalinzameling vereist. Dit geldt voor het p en alle accessoires die met dit symbool zijn gemarkeer Producten die als zodanig gemarkeerd zijn, mogen niet het normale huisvuil worden weggegooid, maar moeten een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

MATTERS NEED ATTENTION

VOORZORGSMAATREGELEN VOORDAT U DE POMP GEBRUIKT

- Sluit de aardedraad aan vóór gebruik .

Hierdoor kunt u een ongeluk voorkomen dat wordt veroorzaakt door een elektrische schok wanneer de elektrische isolatie niet in orde is.

Voor uw veiligheid tegen het gevaar van een elektrische schok, zorg ervodat de stekker niet met water bevlekt raakt.

VOORZICHTIG BIJ HET AANSLUITEN VAN DE AARDEDRAAD

• Sluit de aardedraad aan nadat u de elektrische stroom hebt uitgeschak
• Nooit aansluiten op gasleidingen. Andere draden kunnen een explosie veroorzaken .
• Vermijd gebruik onder omstandigheden van drooglopen en het leveren va geen water

Want het zal de levensduur van de pomp verkorten en ook motorproble veroorzaken.

- Wikkel de motor of de pompkop nooit in een deken of doek om bevrie koud weer te voorkomen.

- Vermijd het gebruik van de pomp bij een omgevingstemperatuur boven 40 °C en onder 0 °C, en ook bij warm water boven 50 °C.

Want het zal de levensduur van de pomp verkorten.

• Zorg ervoor dat u de pomp niet gebruikt met andere vloeistoffen dan v Bij gebruik van oplosmiddelen zoals benzolzuur, in ontvlambare vloeistoffen zoals benzine en hoogviskeuze vloeistoffen bestaat er brandgevaar, dit zal problemen veroorzaken voor de pomp en ook de levensduur ervan verkorten.
• Vermijd het gebruik van de pomp in omstandigheden waarin deze wordt blootgesteld aan directe straling of regen, omdat dit de reden is voor het verkorten van de levensduur van de pomp en ook voor het gevaar van elektrische schok. .
• de pomp nooit draaien zonder water aan te zuigen, omdat dit de mechanische afdichting en de waaier zal beschadigen en de levensduur va de pomp zal verkorten.
• afwijkingen zijn voordat u de stroom inschakelt door handmatige bedienir (examen door chauffeur) van de werkelijk werkende handeling, 2-3 keer controleren of er stof of zand in de pomp wordt gebracht en de hechting waaier of mechanische afdichting.

WANNEER DE POMP NA EEN LANGE TIJD HERGEBRUIKT WORDT.

• Er is een kans dat de motor ondanks het inschakelen van de elektrische stroom niet mag draaien vanwege het vastlopen en stollen van vuil en vi het water van de pompkop.
• Zet in dat geval de stroom uit, en draai dan de as aan de achterkan motor een paar keer rond met aandrijving of iets dergelijks, je kunt de p zoals gewoonlijk bedienen.

NEE.	Naam	NEE.	Naam
1	Schroef	19	Schroef
2	Zegel	20	Ventilatordeksel
3	Pomplichaam	21	Schroef
4	Zegel	22	Knop
5	Katrol	23	Schaal _
6	Waaier	24	Aansluitkast
7	Mechanische verzegeling	25	Afdekking van de klemmenkast
8	Zegel	26	Schroef
9	Pomp en deksel	27	Condensator
10	Motor boven deksel	28	Motorstat o r
11	Kogellager	29	Statorspoel
12	Motorrotor	30	As sleutel
13	Motorlichaam	31	Schroef
14	Onderste voet	32	Hendel _ _
15	Kogellager	33	Filterdeksel
16	Veerring	34	Zegel
17	Eindkap van de motor	35	Filter
18	Fan	36	Schacht van handvat

SPECIFICATION PARAMETER

Invoer	AC220-240V 50Hz
maximum kracht	2,5 pk
Qmax	120GPM
H max	1 6 m
Maximale zuigkracht	2 m
Bedrijfstemperatuur _	0-50°C(32°F-1 22 °F)
Inlaat/uitlaat kaliber	G2"

CHECKING POINTS BEFORE INSTALLATION

• Installeer de pomp zo mogelijk net boven de put .
• Maar wanneer de pomp vanwege de omstandigheden verder van de moet worden geïnstalleerd, is de maximale afstand van de leiding van put tot de pomp beperkt afhankelijk van de zuighoogte.

GUIDE FOR INSTALLATION

• Beton de fundering met cement dat zelfs na vele jaren kan gaan h hellen.
• Selecteer de plaats waar de pomp na installatie gemakkelijk kan wo gecontroleerd of gerepareerd.
• Aansluiting zuigleiding .

G. Ik bepaal de diepte vanaf het grondoppervlak tot aan die van de zuighoogte is gestandaardiseerd op 8 (max. 9 m)

B. Gebruik voor een perfecte dichtheid teflontape voor alle koppelinger
C. Gebruik geen teflontape voor reeds gevijlde koppelingen met platte afdichting of O-ringafdichting, controleer de afdichtingen en vervang ze indien nodig.
D. Voor gebruik met aanzuigsets kunt u gewoon teflontape gebruiken

de koppeling die op het pomphuis moet worden geschroefd.

E. Gebruik anders een stijve slang (min. diameter 25 mm) om schade voorkomen controleer tijdens bedrijf de zeefkoppeling (gebruik ook hier Teflon-tape) en het vastklemmen van de slang.

Aansluiting hijsleiding

F. Koppelingen bij de pompuitlaat moeten ook worden voorzien van teflontape om de werking te verbeteren en te voorkomen dat er wate het elektrische gedeelte van de pomp komt.

G. Verschillende uitlaatapparaten kunnen worden aangepast met aansluitstukken en elektrische of handbediende kranen.

Minimaliseer het aantal bochten om te voorkomen dat het water lekt leidingen of om de weerstand van water te verminderen.

Speciale instructies \_

H. Volg de instructies voor gebruik in een zwembad of een waterzwe in de tuin, maar ook in de omliggende beschermde gebieden. Vraag op elektrisch gebied om advies.

I. Haal de stekker uit het stopcontact als de pomp langere tijd niet gebruikt. Laat de pomp en de tank leeglopen om schade te voorkomen (risico op bevriezing van het water). Schroef de afvoerdop onder de los. Bescherm de watertoevoerleiding (als het een slang is) en access tegen vorst, isoleer ze of bewaar ze ze binnen.

- Zorg ervoor dat u voor normaal gebruik een buis met een standaarddiameter gebruikt.

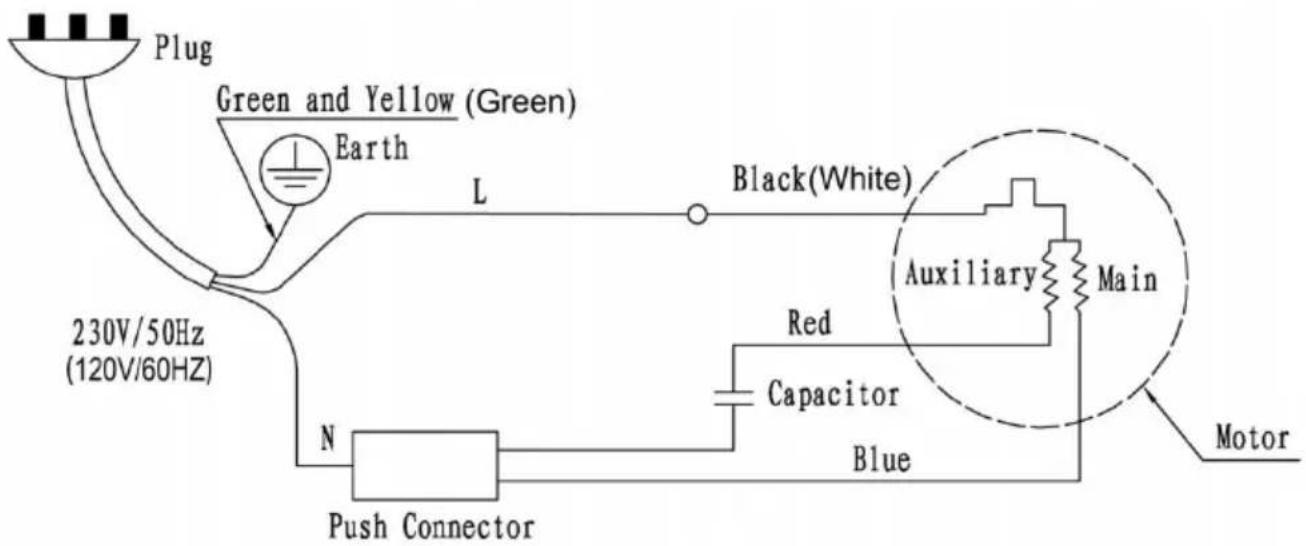

AANSLUITMETHODEN VAN STROOM

- Wanneer de pomp door de fabrikant wordt verzonden, is deze ger

- Controleer de elektrische spanning voordat u de pomp bedient.

- niet onder de garantie. Graag tot ziens elektrisch voor advies. Het aanbevolen om een beveiligde motorbeveiligingsschakelaar in de buurt van de pomp te plaatsen. Het zal de stroom uitschakelen in geval va toeslag, blokkering of gemiste stroom.

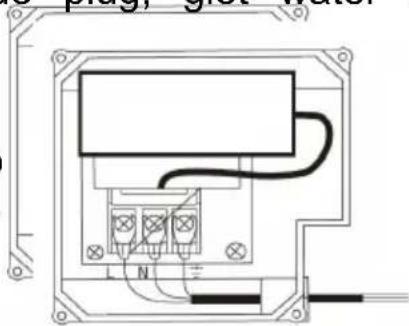

- Verwijder het deksel van de klemmenkast.

• Leid de elektrische kabel met 3 draden door de opening (minimale doorsnede 1,5 mm)
• Sluit 2 draden aan op klemmen N en L. Sluit de aarddraad (groer aan op de klem onder het klemmenblok, gemarkeerd met symbool .
  • Deksel terugplaatsen .

• Het is mogelijk dat de motor ondanks het inschakelen van de elektr stroom niet werkt vanwege het vastzitten en stollen van het vuil in h water van de pompkop.
• Schakel in dat geval de stroom uit, en draai vervolgens de as ach motor een paar keer rond met aandrijving of iets dergelijks, je kunt op pomp zoals gebruikelijk bedienen.

HOE DE POMP TE STRATEREN

• Aangezien deze pomp geen zelfaanzuigend systeem heeft, dient u k het starten van de werking het aanzuigen in de volgende volgorde uit voeren :
• Verwijder de plug, giet water in de pomp en plaats de plug terug.

in de zuigleidi
• Voordat de afvoerzijde wo
• Nadat de str vulprocedure

- Wanneer het aanzuigen niet succesvol is, kan er lucht achterblijven zuigleiding. Om vervolgens de lucht uit de zuigleiding te verwijderen, g water en zet u de stroom herhaaldelijk aan en uit .

- Omdat de pomp geen schakelaar heeft, gebruikt u de aan/uit-schakel op de muur of filtert u het deksel in en sluit u de stekker uit het stopcontact.

Oorzaken	Problemen	Tegenmaatregelen(Gebruiker kan de indicatie doen)
Motor start niet	Thermische bescherming o r .	Als het oververhit raakt, werkt he niet. Wacht dan tot het koud wo (20~30 minuten).
	Defecte snoeraansluiting	Zet het veilig.
	Snoer losgekoppeld.	Vervang het nieuwe snoer.
	Motorstoring	Repareer of vervang de motor.
	Gereedschap lage voedingsspanning.	Neem contact op met het energiebedrijf.
Water is niet gepompt hoewel de motor draai	Het waterniveau van de put is lager dan het standaardniveau	Controleer het waterniveau van d put .
	Probleem met voetklep.	Reinig de voetklep, de voetklepzit en het voetklepgat.
	Luchtaanzuiging in d zuigpaus.	Nadat u de verbindingen van de leidingen heeft gecontroleerd, sluit ze perfect af.
	Lucht wordt mechanisch in de pomp gezogen zege	Vervang de nieuwe mechanische afdichting.
Thermische beschermer voor motor werkt te vaak.	Te lage of hoge voedingsspanning.	Overleg met het energieleveranciersbedrijf.
	Waaier is in contact met een ander onderdeel.	Repareer de gebreken.
	Kortsluiting of open circuit van de condensator.	Vervang de condensator .
Er komt geen water u de eerste minuten na het overschakelen op.	Lucht wordt in de zuigleiding gezogen.	Repareer de defecten aan de leidingen (om luchtlekken te voorkomen). .
De pomp start hoewel geen water wordt gebruikt.	Er lekt water uit de leidingen of pomp.	Repareer leidingen, pomponderdelen , kranen, enz.
Er komt niet direct wa uit na het inschakelen.	Er lekt water bij de mechanische afdichtingVoetklep sluit niet perfect.	Repareer de mechanische afdichting .Maak de voetklep schoon.
	Lucht wordt in de zuigleiding gezogen.	Herstel de gebreken.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

EG-REP: SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Duitsland

Tel: [phone] [e-mail]

VK REP: Pooledas Group Ltd.

Eenheid 5 Albert Edward House, The Pavilions Preston, Verenigd Koninkrijk

Tel: [phone] [e-mail]

Geïmporteerd naar AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.

Technisch Ondersteuning en e-garantiecertificaat
