Produkttyp	Filtercentrifugalpump
Märke	Vevor
Modell	HCP2200
Strömförsörjning	AC 220-240 V, 50 Hz
Effekt	2,5 hk
Maximal flöde	120 gal/min
Maximal tryckhöjd	16 m
Maximal sughöjd	2 m
Driftstemperatur	0 till 50 °C
Inlopp/utlopp anslutning	G2"
Startförfarande	Manuell (inte självstartande)
Termiskt skydd	Ja
Rekommenderad motorbrytare	Ja
Motortyp	Enfas asynkronmotor
Kondensator	Ja
Strömkabel	3 ledare (fas, nolla, jord)
Minsta kabelarea	1,5 mm²
Fotventil	Rekommenderas
Användning	Endast rent vatten
Säkerhet	Jordning obligatorisk
Underhåll	Töm vid frost, rengör regelbundet
Reservdelar	Packningar, pumphjul, kondensator, lager
Garanti	Se certifikat på www.vevor.com/support
Tillverkare	Shanghai Muxin Muye Youxian Gongsi
CE-representant	SHUNSHUN GmbH

Vanliga frågor - HCP2200 Vevor

Vad gör jag om pumpen inte startar?

Kontrollera termiskt skydd (vänta 20-30 minuter på avsvalning), strömkabelanslutning och spänning. Om problemet kvarstår, kontakta en elektriker.

Hur startar jag pumpen?

Ta bort pluggen, häll vatten i pumpen, sätt tillbaka pluggen. Öppna utloppskranen. Slå på strömbrytaren. Om primingen misslyckas, upprepa proceduren flera gånger.

Vad gör jag om pumpen går men inte pumpar vatten?

Kontrollera vattennivån i brunnen, rengör fotventilen, säkerställ att sugledningen är tät, och byt ut den mekaniska tätningen om nödvändigt.

Vilken är den maximala tillåtna vattentemperaturen?

Vattentemperaturen får inte överskrida 50 °C. För varmt vatten minskar pumpens livslängd.

Kan jag använda pumpen med andra vätskor än vatten?

Nej, använd endast rent vatten. Lösningsmedel, brandfarliga eller trögflytande vätskor innebär brandrisk och skadar pumpen.

Hur installerar jag pumpen korrekt?

Installera pumpen på en cementgrund, nära brunnen. Använd en styv sugledning (min. diameter 25 mm) och Teflontejp på alla kopplingar för att förhindra läckage.

Vad gör jag om det termiska skyddet löser ut för ofta?

Kontrollera matningsspänningen (för låg eller hög). Kontakta elleverantören. Kontrollera även om pumphjulet vidrör en annan del eller om kondensatorn är defekt.

Hur underhåller jag pumpen på vintern?

Koppla bort pumpen, töm vattnet genom att skruva loss avtappningspluggen, och skydda slangarna mot frost genom att isolera dem eller förvara dem inomhus.

Pumpen startar inte efter lång tids inaktivitet?

Stäng av strömmen, vrid sedan manuellt axeln på motorns baksida flera gånger med en skruvmejsel för att lossa pumphjulet.

Var hittar jag reservdelar?

Se reservdelslistan i manualen (skruvar, packningar, pumphjul, kondensator etc.). För support och garanti, besök www.vevor.com/support.

BRUKSANVISNING HCP2200 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

FILTER CENTRIFUGALPUMP BRUKSANVISNING

MODELL: HCP2200

Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant.

Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektroniska apparater

MATTERS NEED ATTENTION

FÖRSIKTIGHETSÄTGÄRD INNAN PUMPEN ANVÄNDS

- Anslut jordledningen före användning .

Detta gör att du kan förhindra en olycka orsakad av elektriska stötar när elektriska isoleringen inte är i sin ordning.

För din säkerhet mot risken för elektriska stötar, var försiktig så att du in nätkontakten fläckad med vatten.

FÖRSIKTIGHET VID ANSLUTNING AV JORDLEDNINGEN

• Anslut jordledningen efter att du har stängt av strömmen.
• Anslut aldrig med gasrör. Andra trådar kan vara orsaken till explosionen
• Undvik att köra under torrkörning och inget vatten

För det kommer att förkorta pumpens livslängd och även orsaka problem med motorn.

• Linda aldrig in motorn eller pumphuvudet i en filt eller en trasa för att förhindra frysning i kallt väder.
• Undvik att använda pumpen under förhållanden med omgivningstemperatu över 40 °C och under 0 °C, och även med varmvatten över 50 °C.

För det kommer att förkorta pumpens livslängd.

- Var noga med att inte använda pumpen med andra vätskor förutom vat När det används för lösningsmedel som bensolsyra, i brandfarliga

vätskor som bensin och högviskös vätska finns det risk för brand, och

kommer att orsaka problem för pumpen och även förkorta dess livsläng

• Undvik att använda pumpen under förhållanden som utsätts för direkta strålar eller regn eftersom det kommer att vara orsaken till att pumpens livslängd förkortas och även för risken för elektriska stötar. .
• Kör aldrig pumpen utan att fylla på vatten, eftersom det kommer att sk den mekaniska tätningen och pumphjulet och förkorta pumpens livslängd.
• Innan du sätter på strömmen, bekräfta att inget avvikande är genom manövrering (undersökning av föraren) av den verkligt fungerande handlinge 2-3 gånger i kontroll av damm eller sand sätts in i pumpen och vidhäftn impeller eller mekanisk tätning.

NÄR PUMPEN ÅTERANVÄNDS EFTER LÅNG TID.

• Det finns en chans för att motorn inte ska köras trots att den elektrisk kraften slås på på grund av att smuts och smuts fastnar och stelnar i pumphuvudets vatten.
• Stäng i så fall av strömmen, och vrid sedan axeln på baksidan av mc några gånger med driver eller något liknande, du kan köra pumpen som vanligt.

NEJ.	namn	NEJ.	namn
1	Skruva	19	Skruva
2	Täta	20	Fläktkåpa
3	Pumpkropp	21	Skruva
4	Täta	22	Knapp
5	Remskiva	23	Sca le
6	Impeller	24	Kopplingsläda
7	Mekanisk tätning	25	Kåpa till uttagslädan
8	Täta	26	Skruva
9	Pumpa och lock	27	Kondensator
10	Motor ovanför kåpan	28	Motorstat o r
11	Kullagret	29	Statorspole
12	Motorrotor	30	Axelnyckel
13	Motorkropp	31	Skruva
14	Nedre foten	32	Hand l e
15	Kullagret	33	Filterkåpa
16	Fjäderbricka	34	Täta
17	Motorändkåpa	35	Filtrera
18	Fläkt	36	Skaft på handtag

SPECIFICATION PARAMETER

Inmatning	AC220-240V 50Hz
maximal kraft	2,5 hk
Q max	120GPM
H max	16 m _
Max sug	2 m
Driftstemperatur _	0-50°C (32°F-1 22 °F)
Inlopp/utlopp kaliber	G2"

CHECKING POINTS BEFORE INSTALLATION

• Installera pumpen precis över brunnen som möjligt.
• Men när pumpen måste installeras på avständ från brunnen på grunn omständigheterna, begränsas det maximala avståndet för röret från brunnen till pumpen enligt suglyften.

GUIDE FOR INSTALLATION

• Betong grunden med cement så att pumpen kan luta eller luta äve många år.
• Välj den plats där pumpen bekvämt kan kontrolleras eller repareras installationen.
• Anslutning av sugrör .

H. Jag försäkrar djupet från markytan till brunnen. Sughuvudet är standardiserat till 8 (max. 9 m)

B. För perfekt täthet, använd teflontejp för alla kopplingar.
C. Använd inte teflontejp för redan filade kopplingar med platt eller "C tätning, kontrollera bara att tätningarna byt ut dem om det behövs .
D. För användning med sugsatser, använd helt enkelt teflontejp på kopplingen som ska skruvas fast på pumphuset.
E. Använd annars en styv slang (min. diameter 25 mm) för att undvika skador under drift, kontrollera silkopplingen (använd även teflontejp här) och fastspänning på slangen.

Lyftrörsanslutning

F. Kopplingar vid pumpens utlopp måste också förses med teflontejp att förbättra driften och undvika vatten på den elektriska delen av pur G. Olika utloppsanordningar kan anpassas med anslutna T-stycken och eller handventiler.

Minimera antalet armbågar för att förhindra att vattnet läcker in i röre för att minska vattenmotståndet.

H. Följ instruktionerna för användning i en pool eller någon vattenpool trädgården, såväl som i det omgivande skyddade området. Fråga på elektriska om råd.

I. När pumpen inte används under en längre period, koppla ur den. pumpen och tanken för att undvika skador (risk för att vatten fryser). Skruva av dräneringslocket under pumpen. Skydda vattenförsörjningsröre (om det är en slang) och tillbehör från frost, isolera dem eller förvara inuti.

- Var noga med att använda rör med standarddiameter för normal.

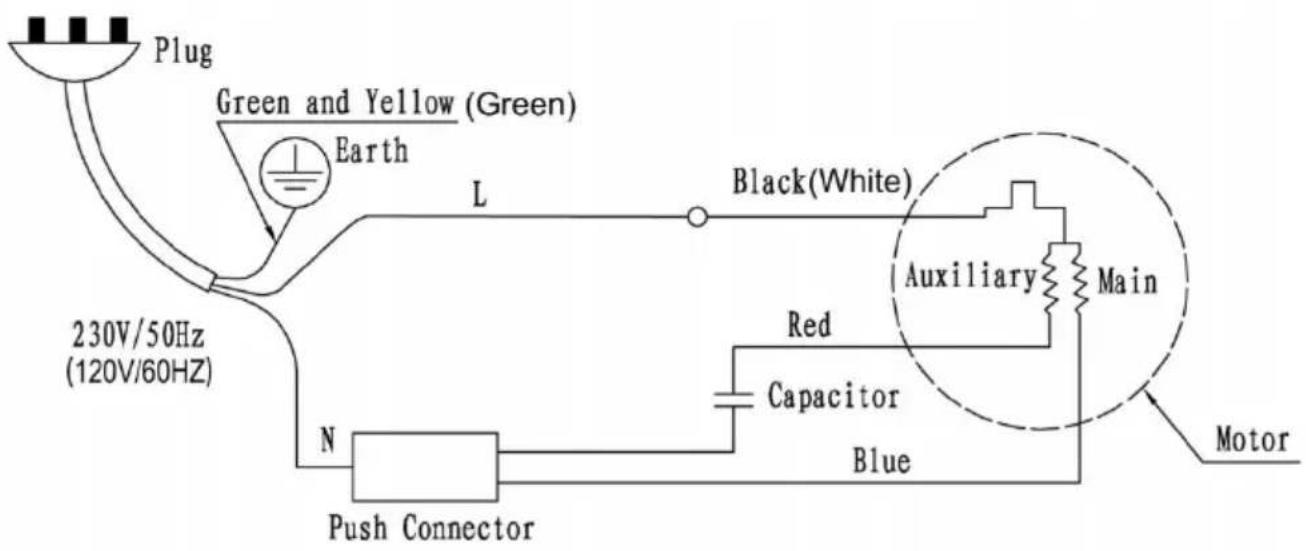

ANSLUTNINGSMETODER FRÅN STRÖM

• När pumpen skickas ut från tillverkaren är den inställd på.
• Kontrollera spänningen på den elektriska kraften innan du använder pumpen.
• Garantin omfattar inte olyckor på grund av felaktig installation. Vi se elektriska för råd. Det rekommenderas att ha en skyddad motorskyddsbrytare nära pumpen. Det kommer att stänga av strömmen händelse av extra avgift, blockering eller missad .
  • Ta bort locket till uttagslädan.
• Dra den elektriska kabeln med 3 ledare genom öppningen (minsta sektion 1,5 mm²)
• Anslut 2 ledningar till plintarna N och L. Anslut jordledningen (grön/gul) till plint placerad under plint, märkt med symbol .
  • Sätt tillbaka locket.

- Det finns en möjlighet att motorn inte kan köras trots att den elektr kraften slås på på grund av att smutsen fastnar och stelnar i pumphuvudets vatten.

- Stäng i så fall av strömmen och vrid sedan på axeln på baksidan motorn några gånger med drivning eller liknande, du kan köra pumper som vanligt.

HUR MAN STRATAR PUMP

- Eftersom denna pump inte har något självsugande system, vid start drift, gör priming enligt följande sekvens :

- Ta bort pluggen och häll vatten i pumpen och sätt tillbaka pluggen i sugröret ska dras ut med vattnet.

- Innan strömmen slås på ska vattenkranen på utloppssidan öppnas.

- Efter att strömbrytaren är på, starta primingproceduren omedelbart .

- När primingen inte lyckas kan luft finnas kvar i sugröret. För att ta luften i sugröret, häll sedan vatten och slå på och av upprepade går

- Eftersom pumpen inte har någon strömbrytare, använd strömbrytaren väggen eller filterkåpan i och skär ur uttaget.

Orsaker	Problem	Motåtgärder(Användaren kan göra indikationer
Motorn startar inte	Termiskt skydd o r	Om den är överhettad fungerar inte. Vänta sedan tills det blir ka (20~30 minuter).
	Felaktig sladdkoppling	in den säkert.
	Sladd urkopplad.	Byt ut den nya sladden.
	Problem med motorr	Reparera eller byt ut motorn.
	Verktygets låg strömförsörjningsspä nning.	Rådgör med strömförsörjningsföretaget.
Vatten är inte pumpat skär även om motorn går.	Vattennivån i brunne är lägre än standardnivån	Kontrollera vattennivån i brunnen
	Problem med fotventilen.	Rengör fotventilen, fotventilsätet of fotventilens hål.
	Luft suger in i sugpåven.	Efter att ha kontrollerat skarvarna rören, stäng dem perfekt.
	Luft sugs in i pump från mekanisk täta	Byt ut den nya mekaniska tätning
Termiskt skydd för mo fungerar för ofta.	För låg eller hög nätspanning.	Rådgör med kraftleverantörsföretaget.
	Impellern är i kontal med en annan del.	Reparera defekterna.
	Kortslutning eller öppen krets av kondensatorn.	Byt ut kondensatorn .
Vatten kommer inte ut för de första minuterna efter bytet på.	Luft sugs in i sugrö	Reparera defekter i rörledningar (att förhindra luftläckage). .
Pumpen startar trots a inget vatten används.	Vattenläckage vid rö eller pump.	Reparera rörledningar, pumpdelar kranar etc.
Vatten kommer inte ut direkt efter påslagning.	Vattenläckage vid mekanisk tätning	Reparera den mekaniska tätninger
	Fotventilen stänger inte perfekt.	Rengör fotventilen.
	Luft sugs in i sugrö	Reparera defekterna.
