Tipo di prodotto	Pompa centrifuga con filtro
Marca	Vevor
Modello	HCP2200
Alimentazione elettrica	CA 220-240 V, 50 Hz
Potenza	2,5 CV
Portata massima	120 gal/min
Prevalenza massima	16 m
Altezza di aspirazione massima	2 m
Temperatura di esercizio	0 a 50 °C
Attacco ingresso/uscita	G2"
Adescamento	Manuale (non autoadescante)
Protezione termica	Sì
Interruttore motore raccomandato	Sì
Tipo di motore	Asincrono monofase
Condensatore	Sì
Cavo di alimentazione	3 fili (fase, neutro, terra)
Sezione cavo minima	1,5 mm²
Valvola di fondo	Raccomandato
Utilizzo	Solo acqua pulita
Sicurezza	Messa a terra obbligatoria
Manutenzione	Svuotare in caso di gelo, pulire regolarmente
Parti di ricambio	Guarnizioni, girante, condensatore, cuscinetti
Garanzia	Vedi certificato su www.vevor.com/support
Produttore	Shanghai Muxin Muye Youxian Gongsi
Rappresentante CE	SHUNSHUN GmbH

Domande frequenti - HCP2200 Vevor

Cosa fare se la pompa non si avvia?

Controllare la protezione termica (attendere il raffreddamento 20-30 minuti), la connessione del cavo di alimentazione e la tensione. Se il problema persiste, consultare un elettricista.

Come adescare la pompa?

Rimuovere il tappo, versare acqua nella pompa, rimettere il tappo. Aprire il rubinetto di mandata. Accendere l'interruttore. Se l'adescamento fallisce, ripetere l'operazione più volte.

Cosa fare se la pompa gira ma non pompa acqua?

Controllare il livello dell'acqua del pozzo, pulire la valvola di fondo, assicurare la tenuta del tubo di aspirazione e sostituire la guarnizione meccanica se necessario.

Qual è la temperatura massima dell'acqua consentita?

La temperatura dell'acqua non deve superare 50 °C. Un'acqua troppo calda riduce la durata della pompa.

Posso usare la pompa con altri liquidi diversi dall'acqua?

No, utilizzare solo acqua pulita. I solventi, liquidi infiammabili o viscosi presentano un rischio di incendio e danneggiano la pompa.

Come installare correttamente la pompa?

Installare la pompa su una fondazione in cemento, vicino al pozzo. Utilizzare un tubo di aspirazione rigido (diametro min. 25 mm) e nastro Teflon su tutti i raccordi per evitare perdite.

Cosa fare se il protettore termico scatta troppo spesso?

Controllare la tensione di alimentazione (troppo bassa o alta). Consultare il fornitore di elettricità. Controllare anche se la girante tocca un'altra parte o se il condensatore è difettoso.

Come manutenere la pompa in inverno?

Scollegare la pompa, svuotare l'acqua svitando il tappo di drenaggio e proteggere i tubi dal gelo isolandoli o conservandoli all'interno.

La pompa non riparte dopo un lungo periodo di inutilizzo?

Spegnere l'alimentazione, quindi ruotare manualmente l'albero sul retro del motore più volte con un cacciavite per sbloccare la girante.

Dove trovare le parti di ricambio?

Consultare l'elenco delle parti nel manuale (viti, guarnizioni, girante, condensatore, ecc.). Per assistenza e garanzia, visitare www.vevor.com/support.

MANUALE UTENTE HCP2200 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

POMPA CENTRIFUGA FILTRO MANUALE OPERATIVO

MODELLO: HCP2200

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo del bidone della spazza barrato indica che nell'Unione Europea il prodotto richier raccolta differenziata dei rifiuti. Ciò vale per il prodotto accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti co normali rifiuti domestici, ma devono essere portati in ur di raccolta per il riciclaggio di dispositivi elettrici ed ele

MATTERS NEED ATTENTION

PRECAUZIONE PRIMA DI UTILIZZARE LA POMPA

• Collegare il filo di terra prima dell'uso.

Ciò consente di prevenire incidenti causati da scosse elettriche quando l'isolamento elettrico non è in ordine.

Per la vostra sicurezza dal pericolo di scosse elettriche, fare attenzione a non bagnare la spina di alimentazione con acqua.

ATTENZIONE NEL COLLEGARE IL FILO DI TERRA

• Collegare il filo di terra dopo aver spento l'alimentazione elettrica.
• Non collegarsi mai con tubi del gas. Altri fili possono essere causa di esplosione.
• Evitare di operare in condizioni di funzionamento a secco e senza erogazione d'acqua.

Ciò ridurrà la durata della pompa e causerà anche problemi al motore.

• Non avvolgere mai il motore o la testa della pompa in una coperta o panno per evitare il congelamento durante la stagione fredda.
• Evitare di utilizzare la pompa in condizioni di temperatura ambiente superiore a 40 °C e inferiore a 0 °C, e anche con acqua calda superiore a 0 °C.

Perché ridurrà la durata della pompa.

• Fare attenzione a non utilizzare la pompa con altri liquidi tranne l'acqua. Se utilizzata per solventi come l'acido benzolico, in liquidi infiammabili come benzina e liquidi ad alta viscosità, esiste il rischio di incendio e causerà problemi alla pompa e ne ridurrà anche la durata.
• Evitare di utilizzare la pompa in condizioni esposte a raggi diretti o pioggia, perché ciò potrebbe ridurre la durata della pompa e anche comportare il pericolo di scosse elettriche.
• Non azionare mai la pompa senza adescare l'acqua, poiché ciò danneggerebbe la tenuta meccanica e la girante e ridurrà la durata della pompa.
• Prima di accendere l'unità, verificare che non vi siano anomalie mediante azionamento manuale (esame da parte del conducente) del vero funzionamento, agire 2-3 volte controllando che polvere o sabbia vengano immesse nella pompa e l'adesione della girante o della tenuta meccanica.

QUANDO LA POMPA VIENE RIUTILIZZATA DOPO LUNGO PERIODO.

• C'è una possibilità che il motore non venga azionato nonostante l'accensione dell'alimentazione elettrica a causa dell'adesione e solidificazione dello sporco e della sporcizia nell'acqua della testata della pompa.
• In tal caso, spegnere l'alimentazione elettrica e quindi ruotare l'albero sul retro del motore alcune volte con un cacciavite o qualcosa del genere; è possibile azionare la pompa come al solito.

NO.	Nome	NO.	Nome
1	Vite	19	Vite
2	Foca	20	Copertura della ventola
3	Corpo pompa	21	Vite
4	Foca	22	Pulsante
5	Puleggia	23	Scala _
6	Girante	24	Scatola terminale
7	Tenuta meccanica	25	Coperchio della scatola morsettiera
8	Foca	26	Vite
9	Pompa e coperchio	27	Condensatore
10	Motore sopra il coperch	28	Stato motore o r
11	Cuscinetto a sfere	29	Bobina dello statore
12	Rotore del motore	30	Chiave dell'albero
13	Corpo motore	31	Vite
14	Piede inferiore	32	Maniglia _ _
15	Cuscinetto a sfere	33	Coperchio del filtro
16	Rondella elastica	34	Foca
17	Copertura dell'estremità del motore	35	Filtro
18	Fan	36	Albero della maniglia

PARAMETRI DI SPECIFICA

Ingresso	CA 220-240 V 50 Hz
massima potenza	2,5 CV
Qmassimo	120GPM
Hmassima	16 m _
Aspirazione massima	2 metri
Temperatura di esercizio	0-50°C (32°F-1 22 °F)
Calibro ingresso/uscita	G2"

PUNTI DI CONTROLLO PRIMA DELL'INSTALLAZIONE

• Installare la pompa appena sopra il pozzo, il più possibile. - Tuttavia, quando a causa delle circostanze la pompa deve essere installata lontano dal pozzo, la distanza massima del tubo dal pozzo pompa è limitata in base all'altezza di aspirazione.

GUIDA PER L'INSTALLAZIONE

• Calcestruzzare la fondazione con cemento; la pompa potrebbe inclinarsi o inclinarsi anche dopo molti anni.
• Selezionare il luogo in cui la pompa può essere comodamente controllata o riparata dopo l'installazione.
• Collegamento tubo di aspirazione.

D. Mi assicuro la profondità dal piano campagna a quello del pozzo. La prevalenza di aspirazione è standardizzata a 8 m (max 9 m).

B. Per una perfetta tenuta, utilizzare nastro in teflon per tutti i giunti. C. Non utilizzare nastro in teflon per accoppiamenti già provvisti di guarnizione piatta o O-ring; basta controllare le guarnizioni e sostituirle se necessario. D. Per l'utilizzo con i kit di aspirazione è sufficiente utilizzare del nastro

teflon sul raccordo da avvitare al corpo pompa.

E. Altrimenti, utilizzare un tubo rigido (diametro minimo 25 mm) per evitare danni durante il funzionamento; controllare l'accoppiamento del filtro (usare anche qui nastro di teflon) e il serraggio del tubo.

Collegamento tubo di sollevamento

F. Anche i raccordi all'uscita della pompa devono essere dotati di nastro teflon per migliorare il funzionamento ed evitare acqua sulla parte elettrica della pompa.

G. Vari dispositivi di uscita possono essere adattati con raccordi a T, valvole elettriche o manuali.

Ridurre al minimo il numero di gomiti per evitare perdite d'acqua nelle tubazioni e per diminuire la resistenza dell'acqua.

Istruzioni speciali

H. Seguire le istruzioni per l'uso in una piscina o qualsiasi pozza d'acqua nel giardino, nonché nelle aree protette circostanti. Chiedi consiglio all'elettricista.

I. Quando la pompa non viene utilizzata per un lungo periodo, scollegarla. Scaricare la pompa e il serbatoio per evitare danni (rischio di congelamento dell'acqua). Svitare il tappo di drenaggio sotto la pompa. Proteggere il tubo di alimentazione dell'acqua (se si tratta di un tubo flessibile) e gli accessori dal gelo, isolarli o conservarli al chiuso.

- Assicurarsi di utilizzare tubi di diametro standard per il normale funzionamento.

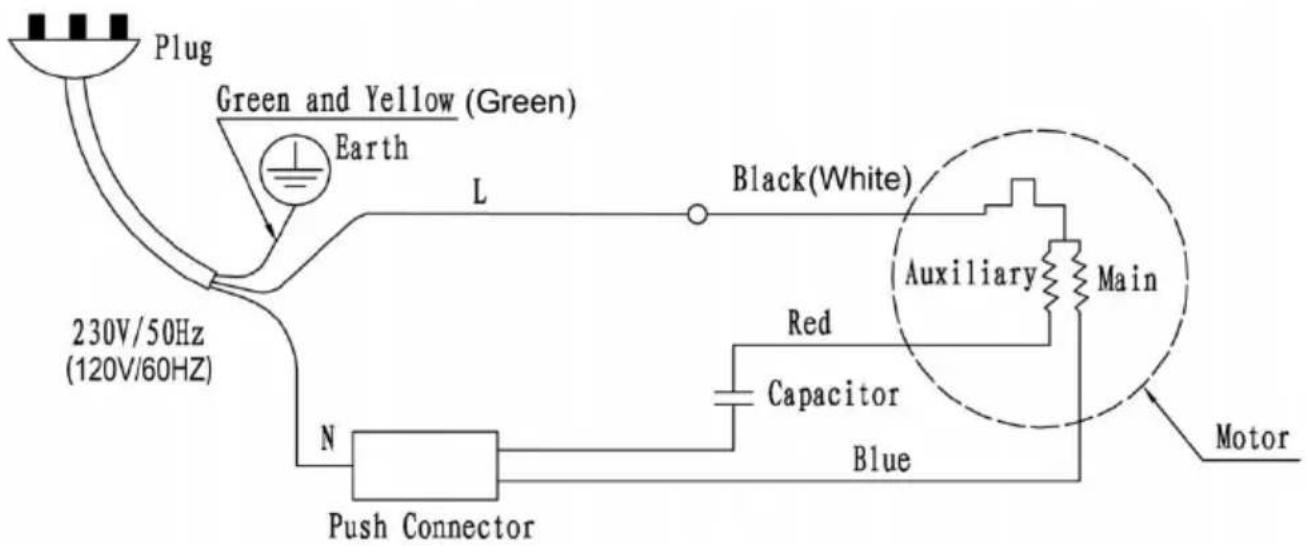

METODI DI CONNESSIONE DALL'ALIMENTAZIONE

- Quando la pompa viene spedita dal produttore, è impostata per.

- Controllare la tensione dell'alimentazione elettrica prima di azionare la pompa.

- La garanzia non copre gli incidenti dovuti a un'installazione errata. Si consiglia di consultare un elettricista per un consiglio. Si consiglia di avere un interruttore automatico protetto vicino alla pompa. Interromperà l'alimentazione in caso di sovraccarico, blocco o mancanza.

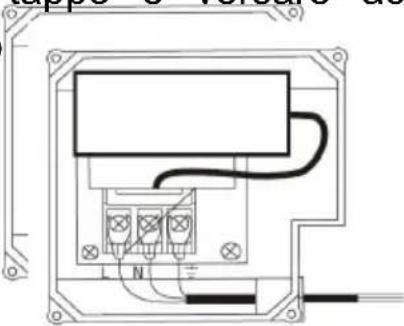

- Togliere il coperchio della scatola morsettiera.

• Far passare il cavo elettrico a 3 fili attraverso l'apertura (sezione 1,5 mm²).
• Collegare 2 fili ai terminali N e L. Collegare il filo di terra (verde/giallo) al terminale situato sotto la morsettiera, contrassegnato dal simbolo . • Rimettere la copertura.

• Esiste la possibilità che il motore non venga azionato nonostante l'accensione dell'alimentazione elettrica a causa dell'adesione e della solidificazione dello sporco nell'acqua della testa della pompa.
• In tal caso, spegnere l'alimentazione elettrica e quindi ruotare alcune volte l'albero nella parte posteriore del motore con un cacciavite o qualcosa del genere; è possibile far funzionare la pompa come al solito.

COME AVVIARE LA POMPA

• Poiché questa pompa non è dotata di sistema di autoadescamento, all'inizio del funzionamento, effettuare l'adescamento secondo la seguente sequenza:
• Togliere il tappo e versare acqua nella pompa e sostituire il tappo.

• Quando l'adescamento non ha esito positivo, è possibile che rimanga dell'aria nel tubo di aspirazione. Quindi, per rimuovere l'aria nel tubo di aspirazione, versare acqua e accendere e spegnere ripetutamente.
• Poiché la pompa non è dotata di interruttore, utilizzare l'interruttore dell'alimentazione a parete o il coperchio del filtro e staccarlo dalla presa.

Cause	Problemi	Contromisure(L'utente può eseguire l'indicazione
Il motore non si avvia	Protezione termica o	Se è surriscaldato, non funziona.Quindi aspetta che si raffreddi(20~30 minuti).
	Collegamento delcavo difettoso	Inseriscilo in modo sicuro.
	Cavo scollegato.	Sostituire il nuovo cavo.
	Problemi al motore	Riparare o sostituire il motore.
	Bassa tensione dialimentazione dellostrumento.	Consultare la società dialimentazione.
L'acqua è taglio nonpompato anche se ilmotore funziona.	Il livello dell'acqua opozzo è inferiore allivello standard	Controllare il livello dell'acqua delpozzo.
	Problema nellavalvola di fondo.	Pulire la valvola di fondo, la secdella valvola di fondo e il foro ovalvola di fondo.
	dell'aria nel papa diaspirazione.	Dopo aver controllato le giunzionidelle tubazioni, chiuderleperfettamente.
	dell'aria nella pompadalla parte meccaniofoca	Sostituire la nuova tenutameccanica.
Il protettore termico demotore funziona troppospesso.	Tensione dialimentazione troppobassa o alta.	Consultare la società fornitrice dienergia.
	La girante è incontatto con un'altraparte.	Riparare i difetti.
	Cortocircuito ointerruzione delcondensatore.	Sostituire il condensatore .
L'acqua non esce ipminuti dopo il cambiosU.	Aspirazione dell'arianel tubo diaspirazione.	Riparare i difetti delle tubazioni (evitare perdite d'aria). .
La pompa si avviaanche se non vieneutilizzata acqua.	Perdite d'acqua dalletubazioni o dallapompa.	R iparazione di tubazioni, parti d'pompe , rubinetti, ecc.
L'acqua non esce subi dopo l'accensione. .	Perdite d'acqua dalla tenuta meccanica	Riparare la tenuta meccanica .
	La valvola di fondo non chiude perfettamente.	Pulire la valvola di fondo.
	dell'aria nel tubo di aspirazione.	Riparare i difetti.
