BEDIENUNGSANLEITUNG TRB-3030 MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters		Parameterwert
Produktname		Rohrbiegemaschine
Modell		MSW-TRB-3030
Material biegen	Baustahl [mm] / Radius[mm]	20x20x1,225x25x1,530x30x1,5Radius: 180/450
	Kupfer [mm] / Radius [mm]	20x20x1,525x25x1,530x30x1,75Radius: 170/500
	Aluminium [mm] / Radius [mm]	20x20x1,7525x25x1,7530x30x2Radius: 200/500,
Gewicht [kg]		20

1. Allgemeine Beschreibung

Das Benutzerhandbuch soll Ihnen helfen, das Gerät sicher und störungsfrei zu benutzen. Das Produkt wird nach strengen technischen Richtlinien unter Verwendung modernster Technologien und Komponenten entwickelt und hergestellt. Darüber hinaus wird es unter Einhaltung der strengsten Qualitätsstandards hergestellt.

VERWENDEN SIE DAS GERÄT NUR, WENN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG GELESEN UND VERSTANDEN HABEN.

Um die Lebensdauer des Geräts zu verlängern und einen störungsfreien Betrieb zu gewährleisten, verwenden Sie es gemäß dieser Bedienungsanleitung und führen Sie regelmäßig Wartungsarbeiten durch. Die technischen Daten und Spezifikationen in diesem Benutzerhandbuch sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, im Rahmen der Qualitätsverbesserung Änderungen vorzunehmen. Das Gerät ist so konzipiert, dass die Risiken von Lärmemissionen auf ein Minimum reduziert werden, wobei der technische Fortschritt und die Möglichkeiten zur Lärmminderung berücksichtigt werden.

Legende

	Lesen Sie vor dem Gebrauch die Gebrauchsanweisung.
	WARNUNG! oder VORSICHT! oder HINWEIS! Anwendbar auf die gegebene Situation.(allgemeines Warnzeichen)
	Schutzbrille tragen.
	Es sind Schutzhandschuhe zu tragen.
	Tragen Sie Fußschutz.
	ACHTUNG! Quetschgefahr für die Hände!

HINWEIS! Die Zeichnungen in diesem Handbuch dienen nur zur Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.

2. Sicherheit bei der Verwendung

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu schweren Verletzungen oder sogar zum Tod führen.

Die in den Warnhinweisen und Anleitungen verwendeten Begriffe "Gerät" oder "Produkt" beziehen sich auf: Rohrbiegemaschine

2.1. Sicherheit am Arbeitsplatz

a) Sorgen Sie dafür, dass der Arbeitsplatz sauber und gut beleuchtet ist. Ein unordentlicher oder schlecht beleuchteter Arbeitsplatz kann zu Unfällen führen. Versuchen Sie, vorausschauend zu denken, das Geschehen zu beobachten und den gesunden Menschenverstand einzusetzen, wenn Sie mit dem Gerät arbeiten.
b) Wenn Sie sich nicht sicher sind, ob das Produkt ordnungsgemäß funktioniert, oder wenn Sie Schäden feststellen, wenden Sie sich bitte an das Servicezentrum des Herstellers.
c) Reparaturen am Produkt dürfen nur von der Kundendienststelle des Herstellers durchgeführt werden. Versuchen Sie nicht, Reparaturen selbst durchzuführen!
d) Wenn Sie Zweifel an der korrekten Funktion des Geräts haben, wenden Sie sich an den Kundendienst des Herstellers.
e) Das Gerät darf nur von der Servicestelle des Herstellers repariert werden. Versuchen Sie keine eigenständigen Reparaturen!
f) Kindern oder unbefugten Personen ist das Betreten eines Arbeitsplatzes untersagt. (Eine Ablenkung kann zum Verlust der Kontrolle über das Gerät führen).
g) Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Wird dieses Gerät an einen Dritten weitergegeben, muss die Bedienungsanleitung mitgegeben werden.
h) Bewahren Sie Verpackungselemente und kleine Montageteile an einem für Kinder unzugänglichen Ort auf.
i) Halten Sie das Gerät von Kindern und Tieren fern.
j) Achten Sie bei der Bearbeitung von Werkstücken auf fremde Personen und deren Sicherheit.
k) Beobachten Sie das Werkstück während der Arbeit sorgfältig, um es nicht zu beschädigen und eine mögliche Gefahr zu vermeiden.
I) Aufrechterhaltung der Ordnung und Beseitigung von Staub, Schutt und Abfall nach der Arbeit.
m) Wenn mehrere Elemente hergestellt werden, sollten sie vor und nach der Arbeit so gelagert werden, dass am Arbeitsplatz Ordnung herrscht.

Immer beachten! Schützen Sie bei der Verwendung des Geräts Kinder und andere Unbeteiligte.

2.2. Eigenschutz

a) Benutzen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Betäubungsmitteln oder Medikamenten stehen, die die Fähigkeit zur Bedienung des Geräts erheblich beeinträchtigen können.
b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen oder sensorischen Fähigkeiten oder durch Personen mit mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
c) Das Gerät darf nur von körperlich fitten Personen gehandhabt werden, die dazu in der Lage sind, entsprechend geschult, mit dieser Anleitung vertraut und im Rahmen des Arbeitsschutzes ausgebildet sind.
d) Verwenden Sie bei der Arbeit mit dem Gerät Ihren gesunden Menschenverstand und bleiben Sie aufmerksam. Vorübergehender Konzentrationsverlust bei der Benutzung des Geräts kann zu schweren Verletzungen führen.
e) Verwenden Sie die für die Arbeit mit dem Gerät erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 (Legende) angegeben. Die Verwendung der richtigen und zugelassenen persönlichen Schutzausrüstung verringert das Verletzungsrisiko.
f) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie bei der Benutzung des Geräts auf Ihr Gleichgewicht und bleiben Sie stets stabil. Dadurch wird eine bessere Kontrolle über das Gerät in unerwarteten Situationen gewährleistet.
g) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
h) Entfernen Sie alle Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein im drehenden Teil des Geräts zurückgelassenes Werkzeug oder ein Schraubenschlüssel kann zu Verletzungen führen.
i) Das Gerät ist kein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

j) Das zu bearbeitende Material sollte frei von Verunreinigungen sein.
k) Berühren Sie während des Betriebs des Geräts keine beweglichen Teile oder Zubehörteile.
I) Bearbeiten Sie keine Elemente aus harten Materialien.

2.3. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie die geeigneten Werkzeuge für die jeweilige Aufgabe. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für die es konzipiert wurde, besser und sicherer.
b) Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem sicheren Ort auf, fern von Kindern und Personen, die nicht mit dem Gerät vertraut sind und die Bedienungsanleitung nicht gelesen haben. Das Gerät kann in den Händen von unerfahrenen Benutzern eine Gefahr darstellen.
c) Halten Sie das Gerät in technisch einwandfreiem Zustand. Überprüfen Sie das Gerät vor jedem Gebrauch auf allgemeine Schäden und insbesondere auf gerissene Teile oder Elemente sowie auf alle anderen Bedingungen, die den sicheren Betrieb des Geräts beeinträchtigen können. Wenn Sie einen Schaden feststellen, geben Sie das Gerät vor der Benutzung zur Reparatur.
d) B ewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
e) Die Reparatur oder Wartung des Geräts darf nur von qualifizierten Personen und unter Verwendung von Originalersatzteilen durchgeführt werden. Dies gewährleistet eine sichere Verwendung.
f) Um die Unversehrtheit des Geräts zu gewährleisten, dürfen die werkseitig angebrachten Schutzvorrichtungen nicht entfernt und keine Schrauben gelöst werden.
g) Bewegen, verstellen oder drehen Sie das Gerät während der Arbeit nicht.
h) Arbeiten Sie nicht an zwei Werkstücken gleichzeitig.
i) Das Gerät ist kein Spielzeug. Reinigungs- und Wartungsarbeiten dürfen von Kindern nicht ohne Aufsicht durch eine erwachsene Person durchgeführt werden.
j) Es ist verboten, in die Struktur des Geräts einzugreifen, um seine Parameter oder Konstruktion zu verändern.
k) Halten Sie das Gerät von Feuer- und Wärmequellen fern.
I) Tragen Sie Schutzhandschuhe, um Verletzungen durch scharfe Kanten zu vermeiden.
m) Verwenden Sie das Gerät für Arbeitselemente mit Parametern, die den Angaben in der Tabelle der technischen Daten entsprechen. Überschreiten Sie nicht die zulässigen Abmessungen des bearbeiteten Materials.
n) Lange Werkstücke müssen für die Bearbeitung unterstützt und stabil eingestellt werden.
o) Befestigen Sie das Gerät auf einer stabilen, trockenen und ebenen Fläche, deren Größe den Abmessungen des Geräts und des Arbeitsmaterials entspricht.
p) Der Boden des Arbeitsplatzes sollte rutschfest sein.

ACHTUNG! Trotz der sicheren Konstruktion des Geräts und seiner Schutzvorrichtungen sowie trotz der Verwendung zusätzlicher Elemente zum Schutz des Bedieners besteht bei der Verwendung des Geräts ein geringes Unfall- oder Verletzungsrisiko. Bleiben Sie wachsam und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.

3. Leitlinien verwenden

Das Gerät ist für das manuelle Biegen von Metallrohren bestimmt

Der Benutzer haftet für alle Schäden, die durch den nicht bestimmungsgemäßen Gebrauch des Gerätes entstehen.

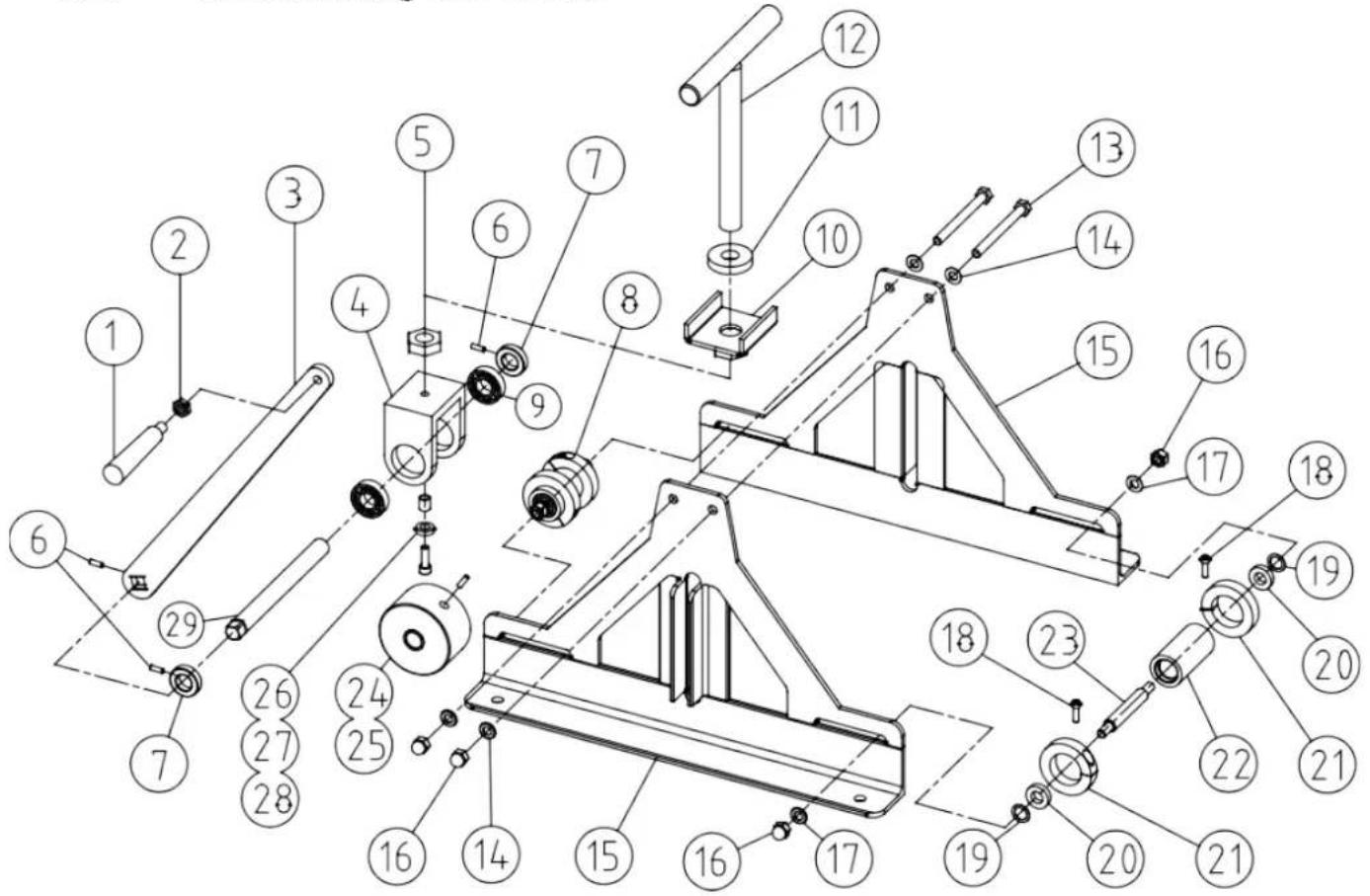

3.1. Beschreibung des Geräts

Ref. Nr.	Beschreibung des Geräts	Me nge	Ref. Nr.	Beschreibung des Geräts	Me nge
1	Drehgriff M12	1	16	Gegenmutter M10	4
2	Dünne Mutter M12	1	17	Unterlegscheibe 10	4
3	Kurbel	1	18	Schraube M6X20	4
4	Oberer Radträger	1	19	Unterlegscheibe	4
5	Dünne Mutter M24x2	1	20	Lager 61902	4
6	Schraube M6X12	3	21	Äußerer Anschlagkragen	4
7	Fixierhülse	2	22	Niedrige Rolle	2
8	Untere Teile	1	23	Niedrige Achse	2
9	Lager 6004	2	24	Obere Walze	1
10	U-Klammer	1	25	Schraube M8X20	1
11	Oberer Anschlagkragen	1	26	Weltraumbuchse	1
12	Heber	1	27	Lager 608	1
13	Schraube M10X110	2	28	Bolzen 8X30M	1
14	Unterlegscheibe 10	4	29	Obere Achse	1
15	Stütze	2

3.2. Zusammenbau des Geräts

Vor Beginn der Arbeit sollte das Gerät auf einer Arbeitsplatte oder einem Arbeitsplatz befestigt werden, so dass ein stabiler und ausreichender Arbeitsbereich für die Arbeit vorhanden ist.

Die Bedienung des Werkzeugs für bestimmte Arbeiten erfordert eine erhebliche Kraftausübung auf den Griff, daher muss das Werkzeug unbedingt auf einem schweren oder unbeweglichen Arbeitstisch oder einer anderen Arbeitsfläche befestigt werden. Vergewissern Sie sich, dass genügend Freiraum für den gesamten Bewegungsbereich des Griffs vorhanden ist und die Hände des Bedieners nicht eingeklemmt werden können.

1. Verteilen Sie vor dem Biegen des Materials etwas Öl auf den Matrizen und der Walze, damit der Vorgang reibungsloser abläuft.

3.3. Verwendung des Geräts

• Das Vierkantrohr in die unteren Rollen einführen, die Schraube(18) lösen, den Abstand zwischen den Anschlagkragen(21) einstellen und die Schraube(18) festziehen.
• Drehen Sie die Hebestange(12), damit die obere Rolle(24) auf das Vierkantrohr herabfährt, und drehen Sie die Kurbel(3) durch den Griff(1), wobei sich das Vierkantrohr unter der Halterung(15) bewegt.
• Drehen Sie die Hebestange(12) weiter und drehen Sie die Kurbel(3), um den Vierkantschlauch auf den vorgegebenen Kreisbogen zu biegen. Wenn sich das Vierkantrohr in einem Vollkreis biegt, sollten Sie zuerst die obere Achse(29) und die Schraube(13) entfernen, dann den oberen Radsatz herausnehmen und schließlich das Material entfernen.
• Der Abstand zwischen zwei unteren Radsätzen ist unterschiedlich, der minimale Biegekreis ist ebenfalls unterschiedlich. Je kleiner der Abstand, desto kleiner der Biegekreis.
• Walzen Sie kein Material, das dicker ist als die Kapazität der Walze.

3.4. Reinigung und Wartung

a) Verwenden Sie zur Reinigung der Oberfläche nur nicht ätzende Reinigungsmittel.
b) Lagern Sie das Gerät an einem trockenen, kühlen Ort, frei von Feuchtigkeit und direkter Sonneneinstrahlung.
c) Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab und tauchen Sie es nicht in Wasser ein.
d) Das Gerät muss regelmäßig inspiziert werden, um seine technische Leistungsfähigkeit zu überprüfen und eventuelle Schäden festzustellen.
e) Für die Reinigung muss ein weiches Tuch verwendet werden.
f) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese das Oberflächenmaterial des Geräts beschädigen können.
g) Prüfen Sie auf beschädigte Teile. Prüfen Sie, ob die beweglichen Teile ausgerichtet sind, ob sie klemmen oder brechen, ob sie montiert sind oder ob andere Bedingungen vorliegen, die den Betrieb des Werkzeugs beeinträchtigen könnten.
h) Jedes beschädigte Teil sollte ordnungsgemäß repariert oder ersetzt werden. Führen Sie keine behelfsmäßigen Reparaturen durch.

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
