INSTRUKCJA OBSŁUGI TRB-3030 MSW

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozsądne wysiłki, aby zapewnić dokładnie tłumaczenie; jednak żadne automatyczne tłumaczenie nie jest doskonałe, ani nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekołówiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

Dane techniczne

Opis parametru		Wartość parametru
Nazwa produktu		Ręczna giętarka do rur
Model		MSW-TRB-3030
Materiał gięcia	Stal miękka [mm] / Promień [mm]	20x20x1.225x25x1.530x30x1.5Promień: 180/450
	Miedź [mm] / Promień [mm]	20x20x1.525x25x1.530x30x1.75Promień: 170/500
	Aluminium [mm] / Promień [mm]	20x20x1.7525x25x1.7530x30x2Promień: 200/500,
Ciężar [kg]		20

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

	Przed użyciem należy zapoznać się z instrukcją.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	Założyć okulary ochronne.
	Stosować rękawice ochronne.
	Stosować ochronę stóp.
	UWAGA! Niebezpieczeństwo zgniecenia dłoni!
	UWAGA! Ostre elementy. Niebezpieczeństwo obcięcia kończyn.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do:

Ręczna giętarka do rur

2.1. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złę oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.

b) W razie wątpliwości czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.

c) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!

d) W razie wątpliwości czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.

e) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!

f) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)

g) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.

h) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.

i) Urządzenie trzymać z dala od dzieci i zwierząt.

j) W czasie obróbki elementów należy zwrócić uwagę na obecność osób postronnych i ich bezpieczeństwo.

k) Należy bacznie obserwować element podczas obróbki tak aby w odpowiednim czasie zareagować na zagrożenie lub zapobiec uszkodzeniu elementu.

I) Zachować porządek i usunąć po obróbce wszelkie pyły, odłamki oraz zbędne części obrabianego materiału.

m) W przypadku produkcji większej ilości elementów, elementy przed i po obróbce należy składować tak aby utrzymać porządek na stanowisku pracy.

Pamiętać! Należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.2. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.

b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego

doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.

c) Urządzenie mogą obsługiwać osoby sprawne fizycznie, zdolne do jego obsługi i odpowiednio wyszkolone, które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy.
d) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
e) Należy używać środków ochrony osobistej wymaganych przy pracy urządzeniem wyszczególnionych w punkcie 1 objaśnienia symboli.
f) Stosowanie odpowiednich, atestowanych środków ochrony osobistej zmniejsza ryzyko doznania urazu.
g) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
h) Nie należy nosić luźnej odzieży ani biżuterii. Włosy, odzież i rękawice utrzymywać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać chwycone przez ruchome części.
i) Należy usunąć wszelkie narzędzia regulujące lub klucze przed włączeniem urządzenia. Narzędzie lub klucz pozostawiony w obracającej się części urządzenia może spowodować obrażenia ciała.
j) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
k) Materiał poddawany obróbce powinien być wolny od zanieczyszczeń.
I) Nie wolno dotykać części lub akcesoriów ruchomych w trakcie pracy urządzenia.
m) Nie należy obrabiać elementów z twardych materiałów.

2.3. Bezpieczne stosowanie urządzenia

a) Nie należy przeciązać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej pracę dla którego zostało zaprojektowane.
b) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
c) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
d) Urządzenie należy chronić przed dziećmi.
e) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
f) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie osłon lub odkręcać śrub.
g) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.
h) Nie wolno obrabiać dwóch przedmiotów jednocześnie.
i) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
j) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
k) Trzymać urządzenia z dala od źródeł ognia i ciepła.
I) Stosować rękawice ochronne w celu uniknięcia skaleczenia przez ostre krawędzie.
m) W urządzeniu obrabiać elementy o parametrach zgodnych z danymi podanymi w tabeli danych technicznych. Nie przekraczać dopuszczalnych wymiarów obrabianego materiału.
n) Długie przedmioty obrabiane muszą być podparte i ustawione stabilnie do obróbki.
o) Urządzenie zamontować na stabilnej, suchej i płaskiej powierzchni o wielkości odpowiednio dobranej do gabarytów urządzenia i obrabianego materiału.
p) Podłoga na stanowisku pracy powinna być odporna na poślizg.

UWAGA! Pomimo, iż urządzenie zostało zaprojektowane tak, aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Giętarka jest urządzeniem przeznaczonym do ręcznego zaginania rur metalowych.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

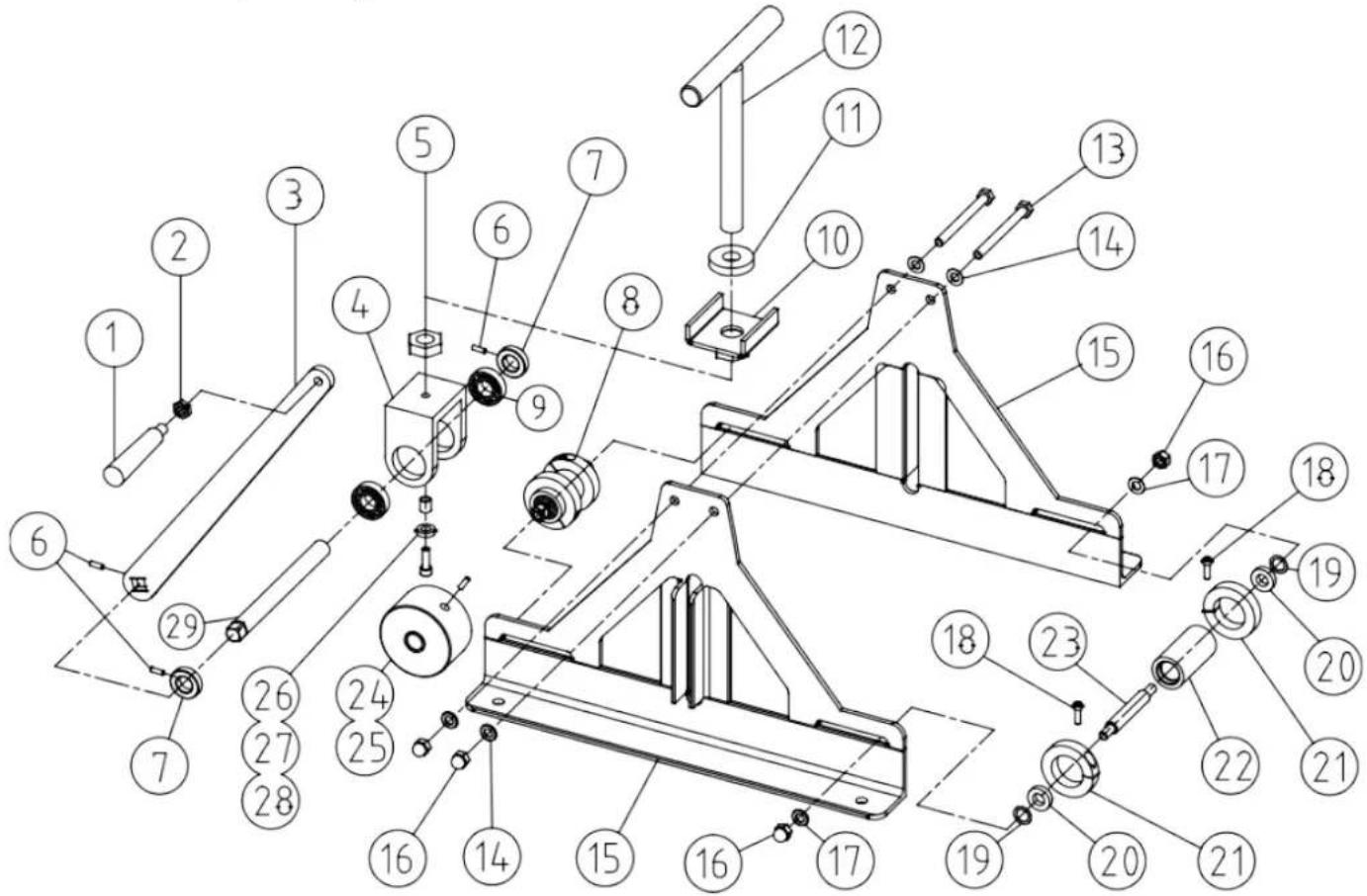

3.1. Opis urządzenia

Nr	Opis	Ilość	Nr	Opis	Ilość
1	Uchwyt M12	1	16	Nakrętka kontrująca M10	4
2	Nakrętka M12	1	17	Podkładka ustalająca 10	4
3	Korba	1	18	Śruba M6X20	4
4	Górny wspornik koła	1	19	Podkładka	4
5	Nakrętka M24x2	1	20	Łożysko	4
6	Śruba M6X12	3	21	Zewnętrzny kołnierz oporowy	4
7	Tuleja ustalająca	2	22	Dolna rolka	2
8	Dolne części	1	23	Dolna oś	2
9	Łożysko	2	24	Górna rolka	1
10	Wspornik typu „U”	1	25	Śruba M8X20	1
11	Górny kołnierz oporowy	1	26	Tuleja dystansowa	1
12	Pręt podnoszący	1	27	Łożysko	1
13	Śruba M10X110	2	28	Śruba 8X30M	1
14	Podkładka 10	4	29	Górna oś	1
15	Wspornik	2

3.2. Montaż urządzenia

Przed rozpoczęciem pracy, urządzenie należy przymocować do blatu roboczego lub przestrzeni roboczej tak aby zapewnić stabilną i dostateczną przestrzeń obsługi urządzenia.

Obsługa narzędzia w przypadku niektórych operacji będzie wymagała użycia znacznej siły na uchwycie, dlatego konieczne jest zamontowanie narzędzia na ciężkim lub nieruchomoym stole roboczym lub innej powierzchni roboczej. Należy upewnić się, że zapewniony jest odpowiedni prześwit dla całego zakresu ruchu uchwytu, bez potencjalnych punktów zakleszczenia dłoni operatora.

Przed przystąpieniem do gięcia materiału należy posmarować matryce i wałek olejem, aby ułatwić pracę.

3.3. Praca z urządzeniem

• Włożyć kwadratową rurę do dolnych rolek, poluzować śrubę (18), wyregulować odległość między kołnierzami oporowymi (21), zamocować śrubę (18).
• Obrócić pręt podnoszący (12), aby górna rolka (24) przesunęła się w dół na kwadratową rurę, obrócić korbę (3) przez uchwyt (1), kwadratowa rura przesunie się między wspornikiem (15).
• Kontynuować obracanie pręta podnoszącego (12) i obracanie korby (3), wyginając kwadratową rurę do określonego łuku kołowego. Jeśli kwadratowa rura wygina się w pełnym okręgu, należy najpierw usunąć górną oś (29) i śrubę (13), a następnie wyjąć górny zestaw kół, a na koniec usunąć materiał.
• Odległość między dwoma dolnymi zestawami kół jest różna, minimalny okrąg gięcia również będzie inny. Im mniejsza odległość, tym mniejszy okrąg gięcia.
• Nie należy giać materiału grubszego niż to określono w danych technicznych urządzenia. Spowoduje to uszkodzenie urządzenia.

3.4. Czyszczenie i konserwacja

a) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrących.
b) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
c) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
d) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
e) Do czyszczenia należy używać miękkiej ściereczki.
f) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki), ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
g) Sprawdzić, czy części nie są uszkodzone. Sprawdzić wyrównanie ruchomych części, zakleszczenia, pęknięcia i zamocowania lub wszelkie inne warunki, które mogą mieć wpływ na działanie narzędzia.
h) Każda uszkodzona część powinna zostać prawidłowo naprawiona lub wymieniona. Nie należy wykonywać prowizorycznych napraw.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczo- nego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segreg- gacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
