BEDIENUNGSANLEITUNG TE-VC 2580 SACL EINHELL

Art.-Nr.: 23.474.35 I.-Nr.: 21014

-2

-3-

-4-

21

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfällig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verflügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

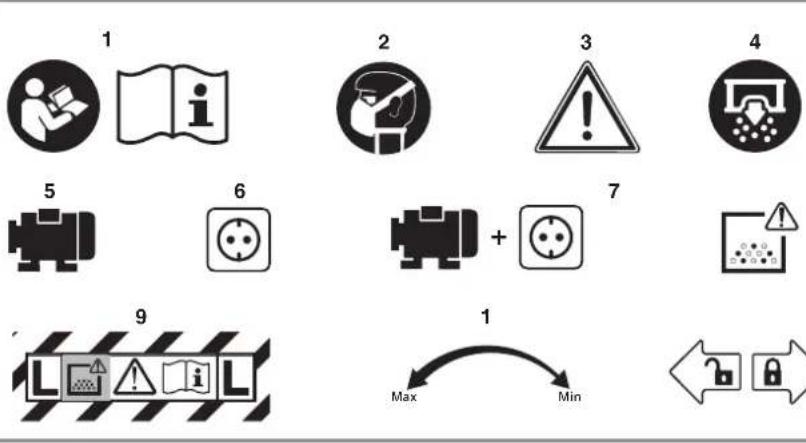

Erklärung der verwendeten Symbole (siehe Bild 21)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.
2. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

3. Warning vor allgemeiner Gefahr.

1. Faltenfi Iterreinigung
2. Nennleistung
3. Max. Leistungsaufnahme Automatik-Steckdose
4. Max. Leistungsaufnahme gesamt
5. Warning! Das Gerat enthalt gesundheitsgefahrnden Staub. Lassen Sie Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, nur von Fachleuten durchführren, die entsprechende Schutzausrüstung tragen.
6. Geeignet zur Abscheidung von Staub mit einem Expositions-Grenzwert枭er als 1mg / m^3
7. Saugleistungsregulierung
8. Behalterverriegelung

1. Sicherheitshinweise

Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bembildungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen fur die Zukunft auf.

• Achtung: Vor der Montage und Inbetriebnahme die Gebrauchsanweisung unbedingt beachten.
• Kontrollieren, ob die Netzspannung auf dem Typenschild mit der Netzspannung übereinstimmt.
• Netzsteckerziehen wenn:Gerat nichtbenutzt wird,bevor Gerat geoffnet wird,vor Reinigung und Wartung.
  Gerat niemals mit Lösungsmitteln reinigen.
• Stecker nicht am Kabel aus der Steckdoseziehen.
• Betriebsbereites Gerät nicht unbeaufsichtigt halten.
  Vor Zugriff von Kindern schützen.
• Es ist darauf zu achtenden, dass die Netzanschlussleitung nicht durch Überfahren, Quetschen, Zerren und dergleichen verletzt oder beschädigt wird.
  Das Geratarf nicht benutzt werden, falls der Zustand der Netzanschlussleitung nicht einwandfrei ist.
  Es darf bei Ersatz der Netzanschlussleitung nicht von den vom Hersteller angegebenen Ausführungen abgewichen werden. Netzanschlussleitung: H 05 VV - F 3 x 1,5 mm²
  Keinesfalls einsaugen: Brennende Streichholzer, glimmende Asche und Zigarettenstummel, brennbare, atzende, feuergefährliche oder explosive Stoffe, Dampfe und Flüssigkeiten.
  Gerat in trockenen Räumen aufbewahren.
• Kein schadhaftes Gerät in Betriebnehmen.
  Service nur bei autorisierten Kundendienststellen.
  Benutzen Sie das Gerät nur für die Arbeiten, für die es konstruiert wurde.
  Bei Reinigung von Treppen, ist hochste Auf-merksamkeit geboten.
• Verwenden Sie nur Original Zubehör- und Ersatzteile.
  Die Steckdose am Gerat nur fur die in der Bedienungsanleitung festgelegten Zwecke verwenden.
  Das Gerät nicht in explosionsgeführdeten Räumen einsetzen.
  Nur mit geeigneter Schutzausrüstung verwenden.
• Warning! Das Gerät nur nach angemessener Unterweisung für den Gebrauch dieseru Geräts, die zu saugende Stoffe sowie für de- ren Entsorgung, verwenden.
  Das Gerät nur mit komplettem Filtrationssystem betreiben.

D

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder Wissen benutzt zu werden.

Kinder sollenen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

2. Gerätebeschreibung und Lieferumfang

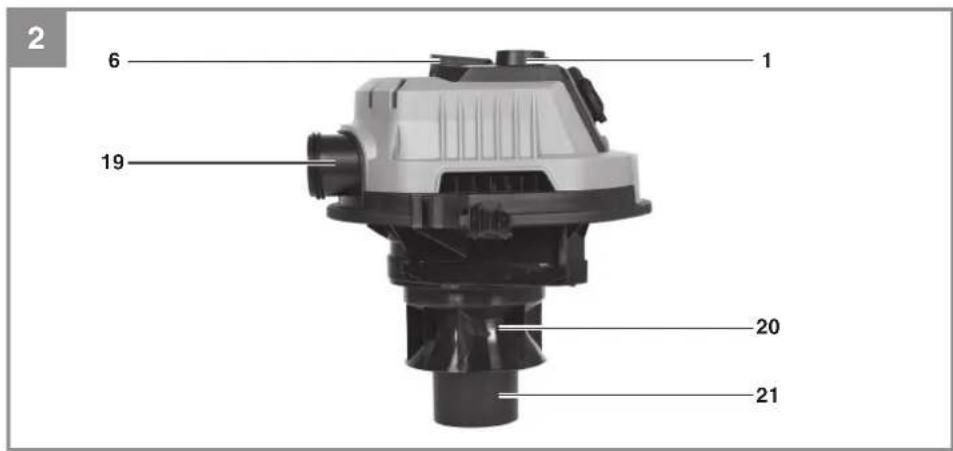

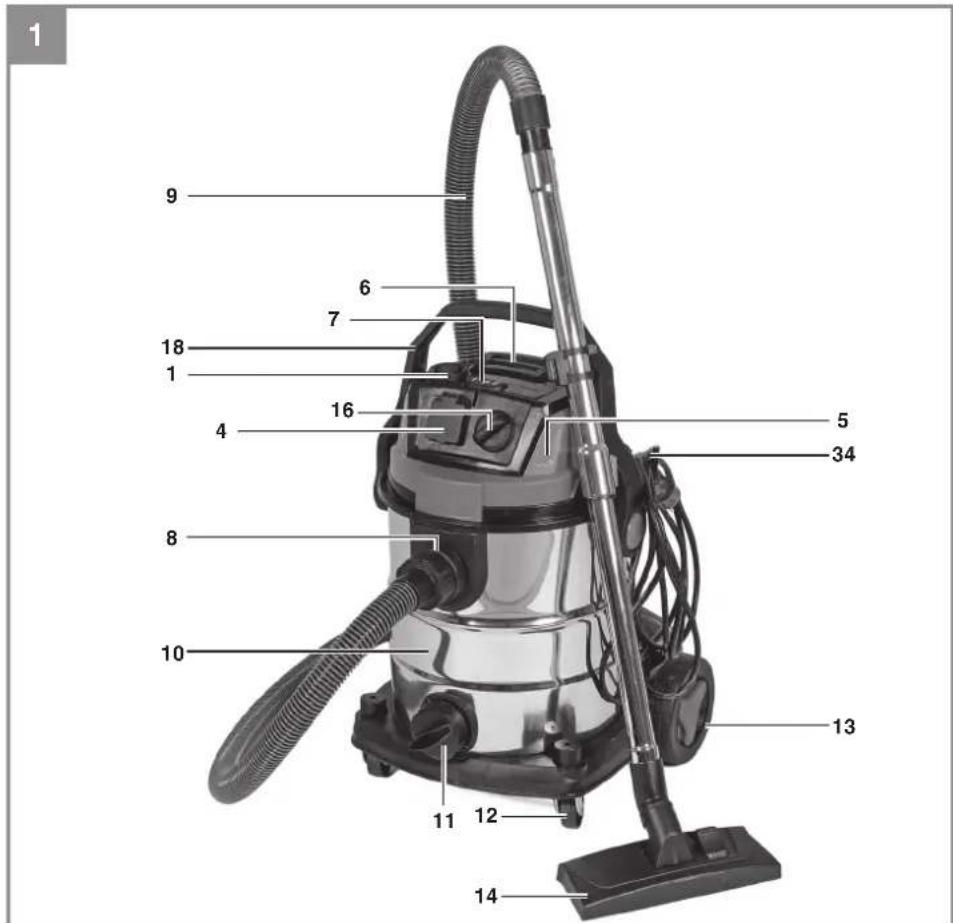

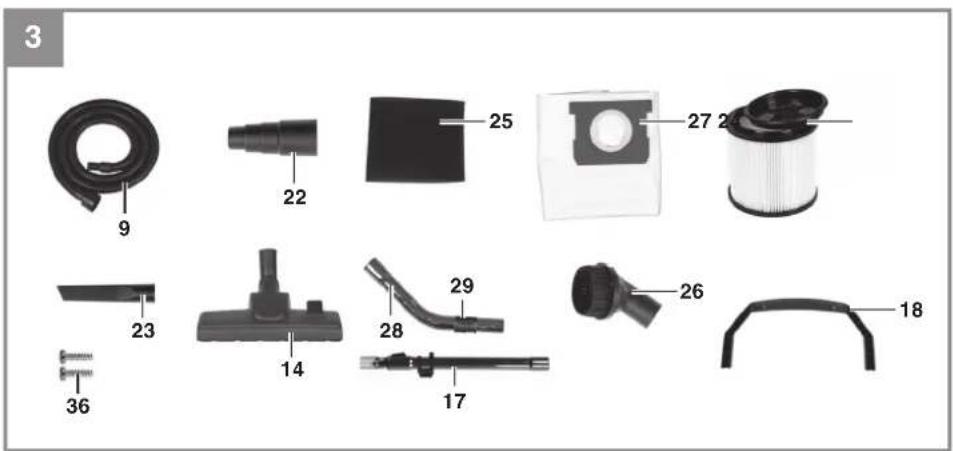

2.1 Gerätebeschreibung (Bild 1-20)

1. Filterreinigungstaste
2. Filter
3. Filterabdeckung
4. Automatik-Steckdose für Elektrowerkzeug
5. Gerätekopf
6. Griff mulde
7. Ein-/ Aus-/ Automatikschalter
8. Saugschlauchanschluss
9. Biegsamer Saugschlauch
10. Behälter
11. Wasserablassschraube
12. Laufrollen
13. Rader
14. Kombidüse
15. Zubehörfach
16. Drehknopf für Saugkraftregulierung
17. Saugrohr, teleskopisch
18. Tragebügel
19. Blasanschluss
20. Filterkorb
21. Sicherheitsschwimmerventil
22. Elektrowerkzeugadapter
23. Fugendüse
24. Faltenfi Iter mit Deckel
25. Schaumstofffilter
26. Polsterduse
27. Schmutzfangsack
28. Handgriff
29. Fehlluftregler
30. 4 x Beilagscheibe für Radmontage
31. 2 x Sicherungssplint für Radmontage
32. 2 x Abdeckung für Radmontage
33. Achse für Radmontage
34. Haken fur Kabelaufwicklung
35. Halterung Saugrohr
36. Schraube für Tragebügelmontage

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielten! Es besteht Verschluckungs- und Erstickungsgefahr!

Biegsamer Saugschlauch
Elektrowerkzeugadapter
Schmutzfangsack
Schaumstofffilter
- Polsterduse
Fugenduse
Kombidüse
Handgriff
- Faltenfilter mit Deckel
Saugrohr, teleskopisch
2x Abdeckung fur Radmontage
- Achse für Radmontage
4 x Beilagscheibe fur Radmontage
2x Sicherungssplint fur Radmontage
2xRader
2xLaufrollen
2x Schraube fur Tragebugelmontage
- Tragebügel
Originalbetriebsanleitung

D

3. Bestimmungsgemäß Verwendung

Der Nass-Trockensauger ist geeignet zum Nassund Trockensaugen unter Verwendung des entsprechenden Filters. Das Gerat ist nicht bestimmt zum Aufsagen von brennbaren oder explosiven Stoff en.

Nass-Trockensauger der Staubklasse L durren nur fur das Trockensaugen von gesundheitsgefahrndenden Stauben mit einem Expositions-Grenzwert grober als 1mg / m^3 (Staubklasse L) unter Verwendung des entsprechenden Falteni I- ters eingesetzt werden.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 220-240 V~50/60 Hz

Nenneistung: 1100W

Max. Leistungsaufnahme

Automatic-Steckdose: 2200W

Max. Leistungsaufnahme Gesamt: 3300 W

Unterdruck max 200 hPa (mbar)

Staubklasse L

Schalldruckpegel L_pA 72 dB (A)

Unsicherheit K_DA 2dB(A)

Behaltervolumen: 251

Gewicht: ca. 9,3 kg

5. Vor Inbetriebnahme

Warning!

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Das Gerätarf nur an einer Schutzkontaktsteckdose angeschlossen werden!

5.1 Montage Gerät

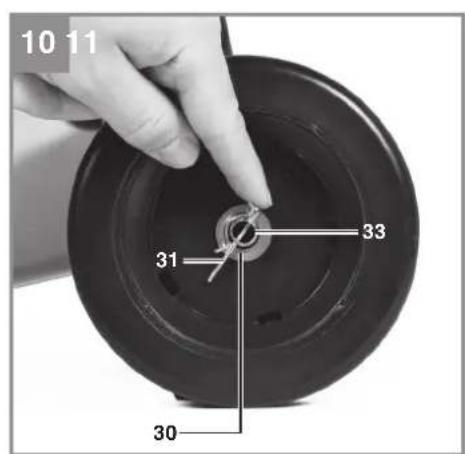

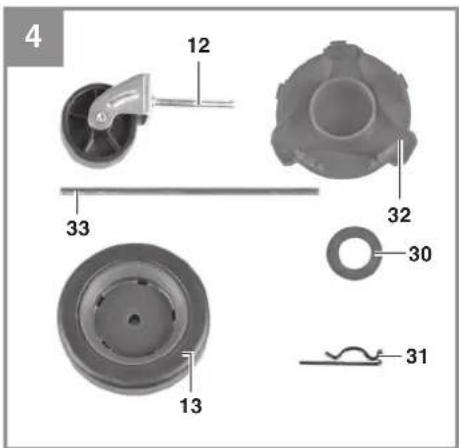

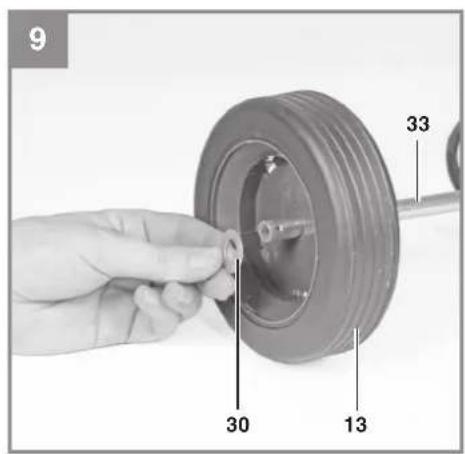

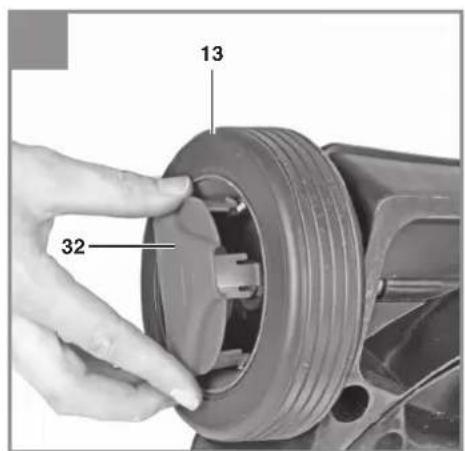

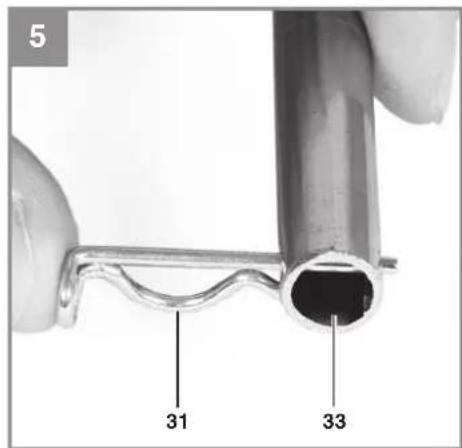

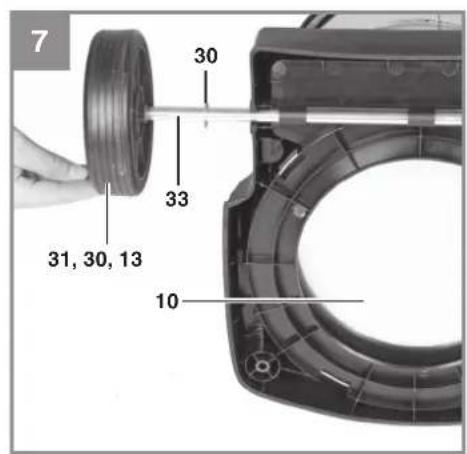

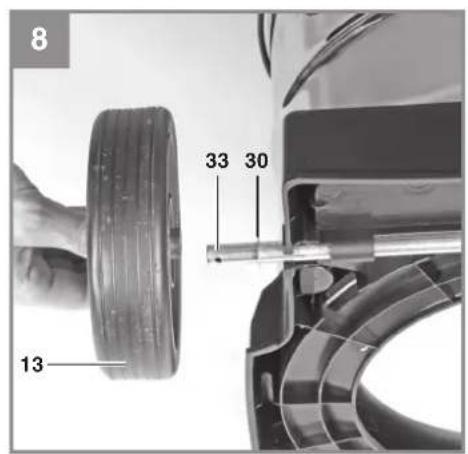

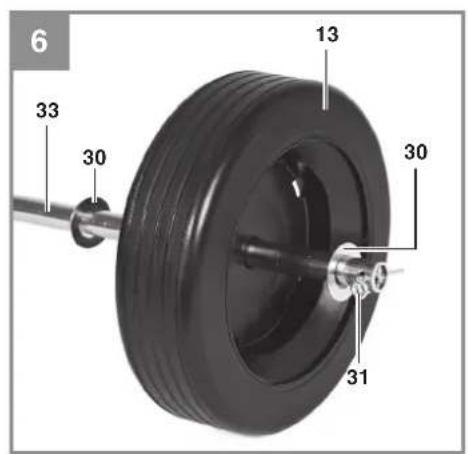

Montage der Rader (Abb. 4-11)

Steen Sie einen Sicherungssplint für Rad-. montage (31) durch die entsprechende Bohrung in der Radachse (33) und führen Sie eine Beilagscheibe (30), ein Rad (13) und eine Beilags-. scheibe uber die Radachse (33) (Abb. 5-6). Nun sieben Sie die Radachse (33) durch die davon vorgesehenen Führungen an der Unterseite des Behalters (10) (Abb.7). Stecken Sie eine Beilagssscheibe und das zweite Rad (13) auf das frei Ende der Radachse (33) und sichern Sie es mit der übrigen Beilagscheibe (30) und dem Sicherungssplint (31) (Abb.8-10). Drucken Sie die Abdeckungen (32) auf die AuBenseite der Rader (13) so dass die Haltenasen an den Abdeckungen (32) am Rad (13) einrasten. (Abb. 11).

Montage der Laufrollen (Abb. 12)

Steen Die Laufrollen (12) in die entspruchenden Aufnahmen an der Unterseite des Behalters (10). Laufrollen (12) kraftig in die Aufnahmen drucken bis sie mit einem Klickgeräusch einrasten (Abb. 12).

Steen Sie den Schubbugel (37) an die Schubbugelanschlüsse (a) des Behalters und befestigen Sie den Schubbugel mit den beiliegenden Schrauben (39) und Befestigungsmuttern (38) wie in Abbildung 13 dargestellt.

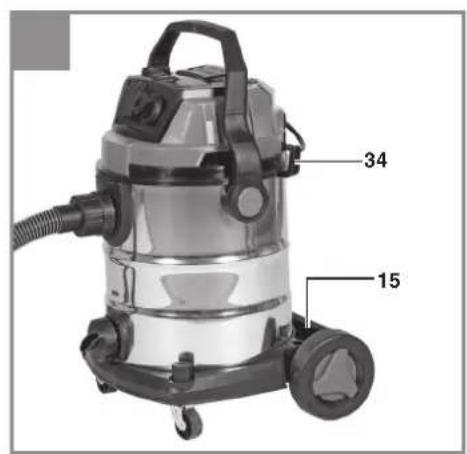

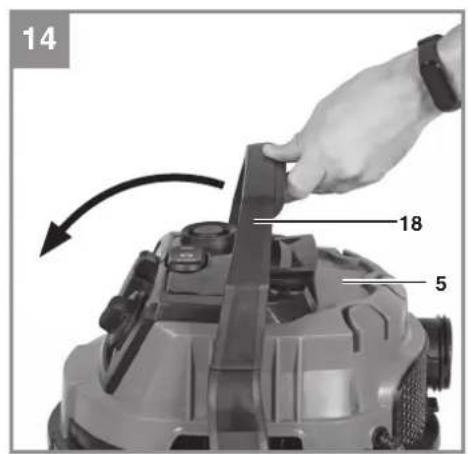

Montage des Gerätekopfes (Abb. 14)

Der Gerätekopf (5) wird mit dem Tragebügel (18) am Behälter (10) befestigt. Zum Abnehmen des Gerätekopfes den Tragebügel nach vorne schwenken (Abb. 14) und den Gerätekopf abnehmer. Bei Montage des Gerätekopfes auf korrekte Position des Tragebügels achten (Abb. 14).

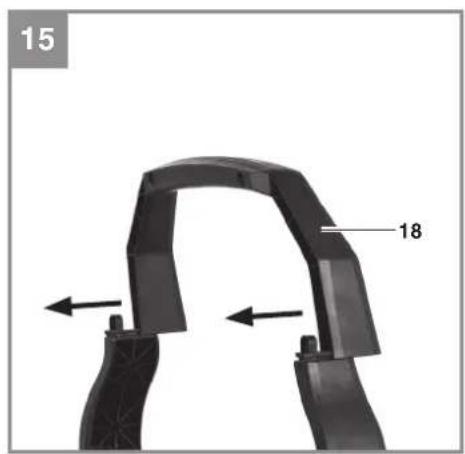

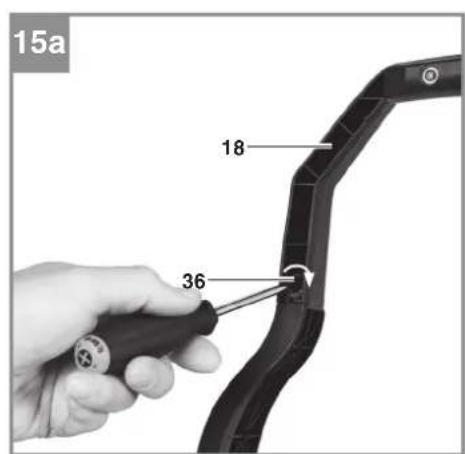

Montieren Sie den Tragebügel (18) entsprechend der Abb. 15-15a.

D

5.2 Montage der Filter

Hinweis!

Den Nass-/Trockensauger niemals ohne Filter benutzen!

Achten Sie stets auf festen Sitz der Filter!

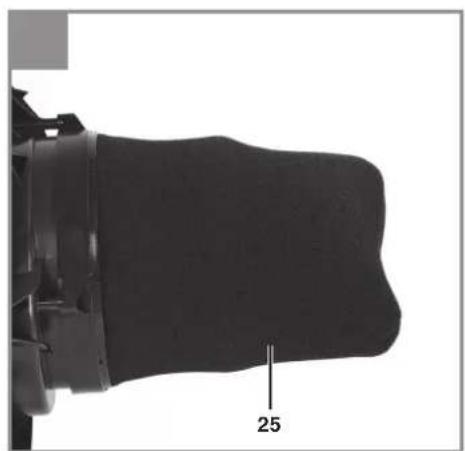

Montage des Schaumstofffilters (Abb.16)

Zum Nassaugenziehen Sie den beiliegenden Schaumstofffilter (25) uber den Filterkorb (Abb. 2/20).Der bei der Lieferung bereits montierte Faltenfiter (Abb.3/24)ist nicht fur das Nassaugen geeignet!

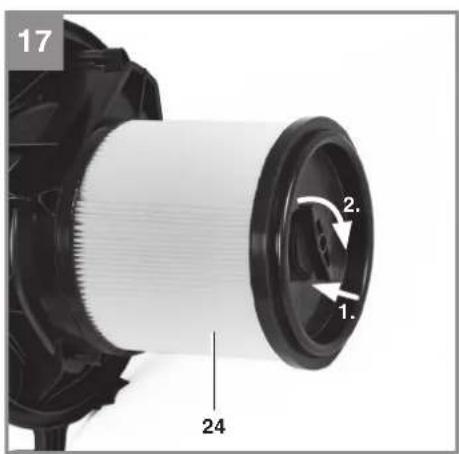

Montage des Faltenfi Iters (Abb. 17)

Zum Trockensaugen schieben Sie den Faltenfi Iter (Abb. 3/24) auf den Filterkorb (Abb. 2/20). Der Faltenfi Iter (Abb. 3/24) ist nur für das Trockensaugen geeignet!

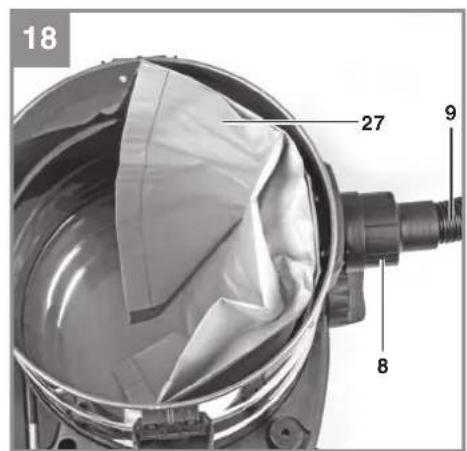

5.3 Montage des Behälterbeutels (Abb. 18)

Montieren Sie den Schmutzfangsack (Abb. 3/27) wie in Abbildung 18 dargestellt.

5.4 Montage des Saugschlauches

(Abb. 1-3; 18)

Verbinden Sie je nach Anwendungsfall den Saugschlauch (9) mit dem entsprachenden Anschluss des Nass-/Trockensaugers.

Saugen

SchlieBen Sie den Saugschlauch (9) am Saugschauchanschluss (8) an

Blasen

Schliebenie den Saugschlauch (9) am Blanaschluss (19) an.

Fehlluftregler (Abb.3)

Zwischen Saugschlauch (9) und Saugrohr (17) kann der Fehlfluftregler (29) eingesetzt werden. Am Fehlfluftregler (29) kann die Saugkraft an der Düse stufenlos eingestellt werden. Nutzen Sie den Fehlfluftregler gezielt beim Nassaugen, um zusätzlich zur Flüssigkeit auch Luft durch den Fehlfluftregler Anzusagen. So wird das Gerät beim Ansagen der Flüssigkeit entlastet.

5.5 Saugdusen

Kombidüse (Abb. 3)

Die Kombidüse (14) ist zum Absaugen von Feststoffen und Flüssigkeiten auf mittleren bis großen Flächen geeignet.

Fugendüse (Abb. 3)

Die Fugendüse (23) ist zum Absaugen von Feststoff en und Flüssigkeiten in Ecken, Kanten und an anderen schwer zugänglichen Stellen geeignet.

Polsterduse (Abb.3)

Die Polsterdüse (26) ist speziell zum Absaugen von Feststoff en auf Polstern und Teppichen geeignet.

6. Bedienung

6.1 Ein-/Ausschalter (Abb. 1/7)

Schalterstellung 0: Aus

Schalterstellung I: Normalbetrieb

Schalterstellung AUTO: Automatikbetrieb

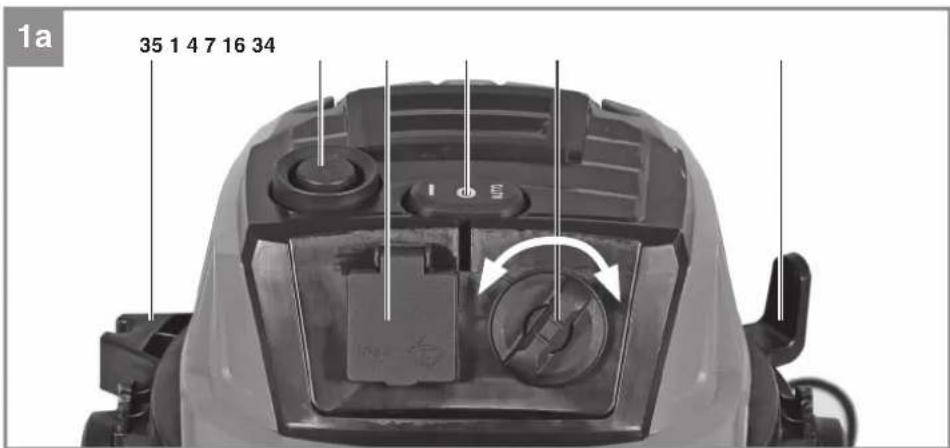

6.1.2 Saugkraftregulierung (Abb. 1a)

Drehen Sie den Drehknopf für Saugkraftregulierung (16) nach links bzw. rechts um die Saugleistung zu regulieren.

6.2 Trockensaugen

Verwenden Sie zum Trockensaugen den Fallenfiter (24) (siehe Punkt 5.2). Bei Beseitigung von besonders starken Verschmutzungen kann zusätzlich der Schmutzfangsack (27) montiert werden (siehe Punkt 5.3).

Achten Sie stets auf festen Sitz der Filter!

6.3 Nasssaugen

Verwenden Sie zum Nasssaugen den Schaumstofffilter (25) (siehe Punkt 5.2).

Achten Sie stets auf festen Sitz des Filters!

Wasserablassschraube (Abb.1)

Zum einfacheren Entleeren des Behalters (10) beim Nassaugen ist dieser mit einer Wasserablassschraube (11) ausgestattet. Wasserablassschraube (11) durch Linksdrehung offen und Flüssigkeit ablassen.

Beim Nasssaugen verschlieb das Sicherheitsschwimmerventil (Abb. 2/21) nach Erreichen des maximalen Füllstandes am Behälter. Dabeiändert sich das Ansauggeräusch des Gerätes, es wird lauter.

Schalten sie dann das Gerät aus und leeren sie den Behälter.

D

Gefahr!

Der Nass-Trockensauger ist nicht fur das Aufsau-gen von brenbaren Flüssigkeiten geeignet! Verwenden Sie zum Nasssaugen nur den beilie-genden Schaumstofffilter!

6.4 Automatikbetrieb (Abb. 1)

SchlieBen Sie das Netzkabel ihres Elektrowerkzeugs an die Automaticik-Steckdose (4) an und Verbinden Sie den Saugschlauch (9) mit dem Staubabsauganschluss ihres Elektrowerkzeugs. Achten Sie auf festen Sitz und luftdichte Verbindung der Geräte.

Zum Anschluss des Saugschlauches (9) an das Elektrowerkzeug kann der beiliegende Elektrwerkzeugadapter (Abb. 3/22) benutzt werden. Setzen Sie hier zu zwischen Saagschauch und Absauganschluss des Elektronerkzeugn ein.

Stellen Sie den Schalter (7) des Nass-Trockensaugers auf Position AUTO, Automatikbetrieb. Sobald Sie das Elektrowerkzeug einschalten schaltet sich der Nass-Trockensauger ein. Wenn Sie ihr Elektrowerkzeug ausschalten schaltet sich der Nass-Trockensauger mit einer voreingestellt-ten Verzogierung aus.

6.5 Blasen

Verbinden Sie den Saugschlauch (Abb. 1/9) mit dem Blasanschluss (Abb. 2/19) des Nass-Trockensaugers.

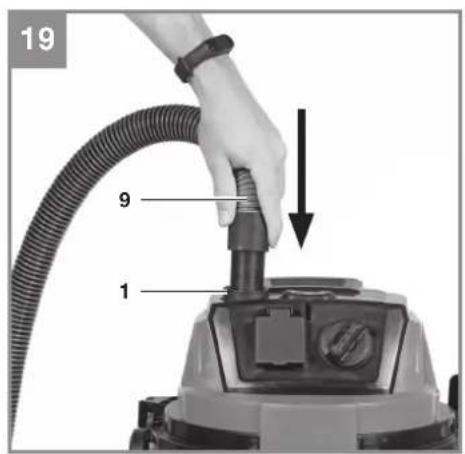

6.6 Filterreinigungssystem (Abb. 19)

Das Gerät ist mit einem Filterreinigungssystem ausgestattet, das die Absaugung von großen Mengen feinen Staub ohne eingesetzt Schmutzfangsack möglich.

Hinweis! Das Filterreinigungssystem kann nur bei laufendem Gerät aktiviert werden.

Bei nachlassender Saugleistung kann die Filterreinigung per Knopfdruck aktiviert werden, um den verschmutzten Faltenfi lter zu reinigen und die Saugleistung wieder zu erhöhen.

Betätigten Sie bei laufendem Gerät mit dem Saagschlauchende 6x die Reinigungsstaste (1). Halten Sie die Taste bei jeder Betätigung 4 Sekunden lang gedrückt. Achten Sie darauf, dass der Saagschlauch damit nicht geknigt wird.

6.7 Reinigung des Gerätekopfes (Abb. 1/5)

Reinigen Sie das Gerät regelmäß mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa- oder Lösungsmittel; diese können die Kunststoffe des Gerätes angegeben.

6.8 Reinigung des Behalters (Abb. 1/10)

Der Behälter kann, je nach Verschmutzung mit einem feuchten Tuch und etwas Schmierseife oder unter flieBendem Wasser gereinigt werden.

6.9 Reinigung der Filter

Reinigung des Faltenfi Iters (Abb. 3/24)

Reinigen Sie den Faltenfi Iter (24) regelmäBig indem Sie hin vorsichtig abklopfen und mit einer feinen Bürste oder einem Handfeger saubern.

Reinigung des Schaumstofffilters (Abb. 3/25)

Reinigen Sie den Schaumstofffilter (25) mit etwas Schmierseife unter flieBendem Wasser und las Sen Sie hin an der Luft trocknen.

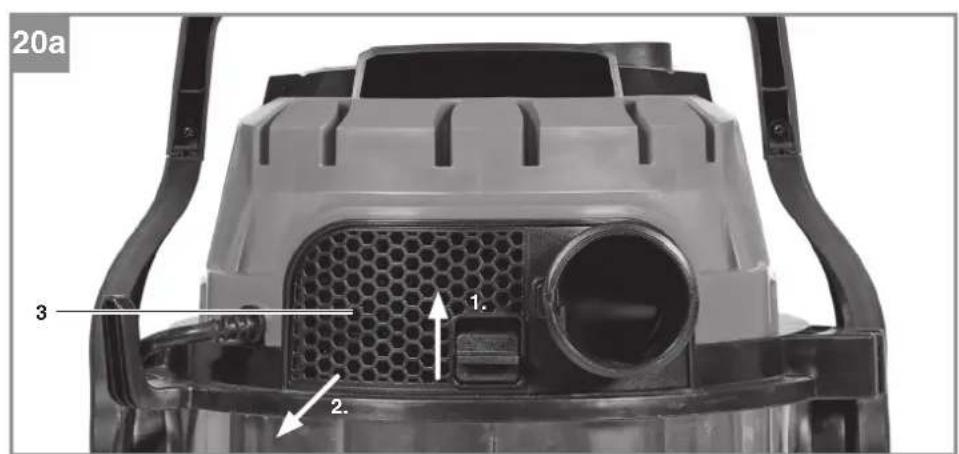

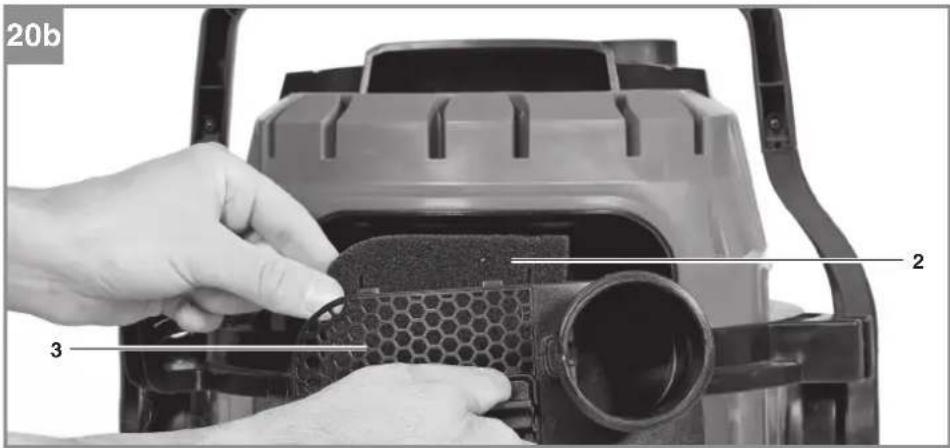

Reinigung des Filters (Abb. 20a-20b)

Der Filter (2) sollte regelmäßig kontrolliert und bei Bedarf gereinigt werden.

1. Entfernen Sie die Filterabdeckung (3) (Abb. 20a)
2. Entnehmen Sie den Filter (2) (Abb. 20b)
3. Reinigen Sie den Filter durch ausklopfen oder ausblasen
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich quali zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

D

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

Warning!

Wartung und Reinigung so durchfuhren, dass keine Gefahr für das Wartungspersonal und andere Personen entstehen.

Bei der Durchführung von Wartungs- und Reparaturarbeiten müssen alle verunreinigten Teile, die nicht zufriedenstellend gereinigt werden konnen, in undurchlassigen Beuteln verpackt und in Übereinstimmung mit gütigen nationalen Vorschriften entsorgt werden.

Im Wartungsbereich:

• für gefiltrerte Zwangsentlüftung sorgen
  personliche Schutzausrustung tragen
• nach der Wartung den Wartungsbereich rei-nigen

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

8.2 Wartung

Kontrollieren Sie die Filter des Nass-Trockensaugers regelmäßig und vor jeder Anwendung auf festen Sitz.

EsistmindestensjährlichvomHerstelleroder einer unterwiesenen Personeina staubtechnische Überprüfung durchzufahren, z.B. auf Beschadigung des Filters,Dichtheit des Saugers.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende An-gaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fi nden Sie unter www.Einhell-Service.com

D

Nur für EU-Länder

Das Symbol des durchgestrichen Mülleimers besagt, dass ces Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmull entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführrt werden muss.

Zur Rückgabe stehen in Ihrer Höhe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmeststellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzter ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzu erhönen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung länger als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzu erhönen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertrebers alle Lager- und Versandflächen. Informieren Sie sich auch bei ihrem Handl über die Rücknahmagemlichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronik gerät personenbezogene Daten enthalt, sind Sie selbst für deren Lösung verantwortlich, bevor Sie es zugrückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmer Sie die此种e Batterien oder Akkus sowie Atlampen, bevor sie es zur Entsorgung zusückgeben, und führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleiße* Kombidüse, Fugendüse, Polsteredüse, Elektro-werkzeugadapter, etc.
Verbrauchsmaterial/ Verbrauchsteile*	Faltenfilter, Schaumstofffilter, Schmutzfangsack, Zusatzfi Iter, etc.
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist ihren vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

GB

Danger!

Beskriv venligst fejlfunktionen.

S

Fara!

7. Byta ut nätkabeln

Fara!

Beskriv den felaktiga Funktionen.

CZ

Nebezpeci!

Pri pouzivani pistroju musi byt doprozova urcitia bezpecnostni opatreni,aby se zabrano zranenim a skodam.Precite si proto peclive tento navod k obslze/bepezcnostniPokyny. Dobre si ho/ je ulozte, abyste meli tyto informace kdykoliv po ruce. Pokud predate pistroj jinym osobam, predeje s nim prosim i tento navod k obsslze/bepezcnostniPokyny.Nepreibame zdne ruceni za skodya urazy vznikle v dusledku nedodrozovani tohoto navodu k obsslze a bezpecnostnichPokynu.

Vysvetleni pouzitych symbolu (viz obr. 21)

4. Technische gegevens

Netspanning: 220-240 V~50/60 Hz

Nominal vermogen: 1100 W

Max. krachtontneming automatische contact-doos: 2200 W

6.6 Filterreinigungssystem (afb. 19)

Nimellisteho: 1100 W

Nass-Trockensauger TE-VC 2580 SACL (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notified Body:
(EU)2016/425
2011/65/EU_(EU)2015/863

2006/42/EC

Annex IV

Notified Body: Reg. No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Landau/Isar, den 19.12.2024

First CE:24

Art-No.:23.474.35

I-No.:21014
