BEDIENUNGSANLEITUNG AIRS1290ASN MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	Druckluft-Haftennagler
Modell	MSW-AIRS1290ASN
Klammerlänge [mm]	6-16
Luftverbrauch [l / min]	34
Größe des Lufteinlasses	1/4" PT
Max. Versorgungsdruck [bar]	8,27
Empfohlener Versorgungsbereich [bar]	4,14 - 6,89
Abmessungen (Breite x Tiefe x Höhe) [mm]	240x170x50
Gewicht [kg]	1

1. Allgemeine Beschreibung

Das Handbuch soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, müssen Sie es ordnungsgemäß bedienen und warten, indem Sie die Richtlinien in dieser Bedienungsanleitung befolgen. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen zur Verbesserung der Qualität vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wird die Anlage so konzipiert und gebaut, dass die Risiken durch Lärmemissionen auf ein Minimum reduziert werden.

Symbolerklärung

Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.

Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.

VORSICHT! oder WARNUNG! oder HINWEIS! Ein allgemeines Warnzeichen, das eine bestimmte Situation beschreibt.

	Einen Gehörschutz tragen. Lärmbelastung kann zu Hörverlusten führen.
	Schutzbrille tragen.
	Es sind Schutzhandschuhe zu tragen.
	Fußschutz verwenden.
	ACHTUNG! Gefahr von Handverletzungen!
	ACHTUNG! Die korrekte Funktion wird dadurch gewährleistet, dass der Auslass des Geräts direkt an der Arbeitsfläche anliegt.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

2. Anwendungssicherheit

ACHTUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung der Gebrauchsanweisung bezieht sich auf

2.1. Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Seien Sie vorausschauend, passen Sie auf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.
b) Wenn Sie Schäden oder Unregelmäßigkeiten beim Betrieb des Produkts feststellen, schalten Sie es sofort aus und melden Sie dies einer autorisierten Person.
c) Wenden Sie sich an den technischen Kundendienst des Herstellers, wenn Sie Zweifel an der Funktionstüchtigkeit des Geräts haben.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Keine Reparaturen in Eigenregie durchführen!
e) Kinder und unbefugte Personen dürfen sich nicht im Arbeitsbereich aufhalten. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
f) Das Anschließen und Abklemmen der Druckleitung hat bei geschlossenem Luftventil zu erfolgen.
g) Der Druckluftschlauch darf nicht auf den Nutzer oder andere Personen sowie Tiere gerichtet werden. Druckluft kann schwerwiegende Verletzungen verursachen.
h) Unterbrechen Sie die Druckluftzufuhr nicht durch Quetschen oder Knicken der Druckschläuche.
i) Wenn die Arbeit mit dem Gerät begonnen wird, muss die Luftzufuhr zum Gerät schrittweise erhöht werden, um sicherzustellen, dass das Gerät ordnungsgemäß funktioniert. Falls eine Fehlfunktion des Geräts festgestellt wird, muss das Gerät sofort von der Luftzufuhr getrennt werden und der Kundenservice des Herstellers muss kontaktiert werden.

j) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden.
k) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
I) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
m) Halten Sie das Gerät von Kindern und Tieren fern.
n) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen.

Immer Schützen Sie Kinder und herumstehende Personen während Sie die beachten! Maschine bedienen.

2.2. Eigenschutz

a) Bedienen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Fähigkeit zur Bedienung des Geräts beeinträchtigen könnten.
b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder durch Personen mit mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
c) Das Gerät darf nur von Personen bedient werden, die körperlich fit und in der Lage sind, das Gerät zu bedienen, und die entsprechend geschult sind und diese Betriebsanleitung gelesen haben sowie in Arbeitssicherheit und Gesundheitsschutz unterwiesen wurden.
d) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Ein Moment der Unachtsamkeit während des Betriebs kann zu schweren Verletzungen führen.
e) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben. Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringert das Verletzungsrisiko.
f) Um ein versehentliches Einschalten des Gerätes zu vermeiden, achten Sie darauf, dass sich der Betriebsschalter in der Position „Aus“ befindet, bevor Sie den Netzstecker an die Stromquelle anschalten
g) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
h) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
i) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.3. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig ausgewähltes Produkt wird die Aufgabe, für die es entwickelt wurde, besser und sicherer erfüllen.
b) Die Druckleitung muss abgetrennt werden, bevor das Gerät eingestellt wird, das Auswechseln von Zubehör durchgeführt wird oder die Arbeiten abgeschlossen werden. Eine diese vorbeugende Maßnahme wird das Unfallrisiko reduziert.
c) Bewahren Sie unbenutzte Produkte außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Anleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
d) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Wenn das Gerät beschädigt ist, geben Sie es vor der Verwendung zur Reparatur.
e) Halten Sie das Gerät von Kindern fern.
f) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.
g) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.

h) Es ist untersagt, das Gerät unbeaufsichtigt laufen zu lassen.
i) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
j) Für den Anschluss der Druckluft müssen an Stellen mit hoher Gefahr von mechanischen Beschädigungen verstärkte Schläuche verwendet werden.
k) Vergewissern Sie sich vor jedem Gebrauch, dass die Düse richtig im Gerät sitzt und dass der Schlauch richtig befestigt und unbeschädigt ist.
I) Die dem Gerät zugeführte Luft sollte entfeuchtet, sauber und frei von Verunreinigungen sein. Die Verunreinigungen können die Kanäle verstopfen und Schäden am Gerät und seinen Komponenten verursachen.
m) Das Gerät darf nicht an der Druckleitung angehoben oder aufgehängt werden.
n) Bewegliche Teile oder Zubehör dürfen nicht berührt werden, sofern das Gerät nicht von der Druckluftversorgung abgetrennt worden ist.
o) Falls eine Leckage aus dem Gerät festgestellt wird, muss die Druckluftzufuhr sofort unterbrochen werden und der Mangel muss behoben werden.
p) Der empfohlene Versorgungsdruck darf nicht überschritten werden, da hierdurch Beschädigungen des Geräts verursacht werden können.
q) Der Luftein- und -auslass darf nicht blockiert werden.
r) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.
s) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
t) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
u) Das Gerät ist für die Versorgung mit Druckluft ausgelegt. Die Verwendung anderer Gase zur Stromversorgung des Gerätes ist verboten!
v) Es ist verboten, den Auslass des Geräts auf sich selbst, andere Personen und Tiere zu richten.
w) Halten Sie Ihre Hände nicht am Auslöser des Geräts, wenn Sie es nicht benutzen! Gefahr des unkontrollierten Starts!
x) Bevor Sie das Gerät beladen, entladen oder den Arbeitsbereich verlassen, denken Sie daran, das Gerät von der Druckluftzufuhr zu trennen.
y) Achtung! Das Loslassen des Abzugs des Geräts mit gefülltem Magazin erzeugt einen starken Aufprall zwischen dem Auslass und der Arbeitsfläche. Besondere Vorsicht ist geboten!
z) Halten Sie einen sicheren Abstand zwischen der Arbeitsfläche und anderen Gegenständen ein, die sich in der Nähe des Geräts befinden könnten.
aa) Achtung! Wenn sich während des Betriebs des Geräts der Verschluss im Geräteausgang verklemmt, trennen Sie das Gerät von der Stromquelle, bevor Sie den Fehler beheben! Verletzungsgefahr!
bb) Achten Sie darauf, den Drucklufteingang täglich zu ölen.

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Anweisungen für den Gebrauch

Das Produkt ist für das Stapeln von Fahrzeugen konzipiert. Es kann für Dekorations-, Polster-, Tischler- und Ausbauarbeiten verwendet werden.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Betreiber.

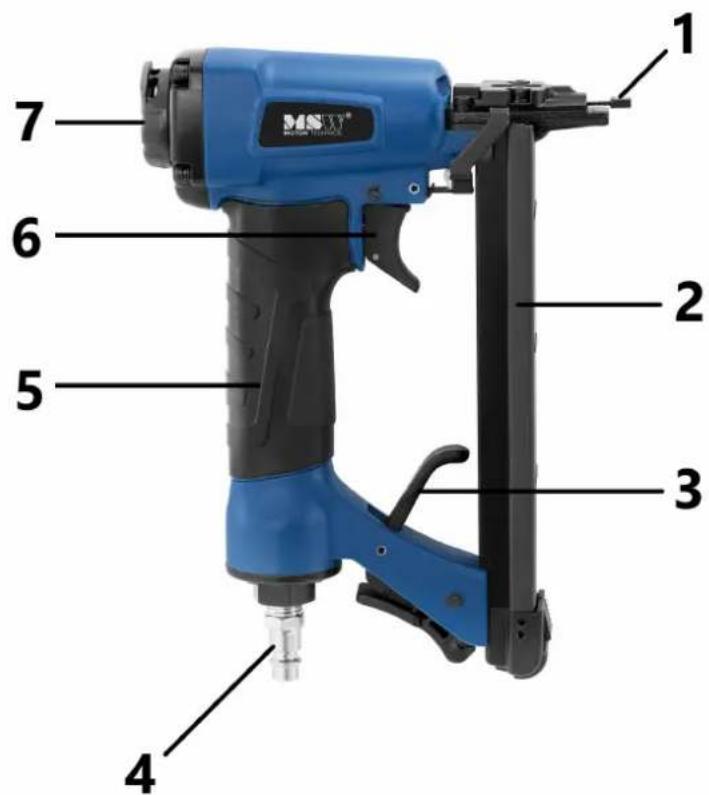

3.1. Produktübersicht

MSX TT NDA1801 1 2 3 4 5 6 7

1 - Drucksicherheitselement
2 - Zeitschrift
3 - Magazinentriegelungshebel
4 - Pneumatischer Anschluss
5 - Griff
6 - Abzug
7 - Einstellbarer Luftauslass

3.2. Arbeiten mit dem Gerät.

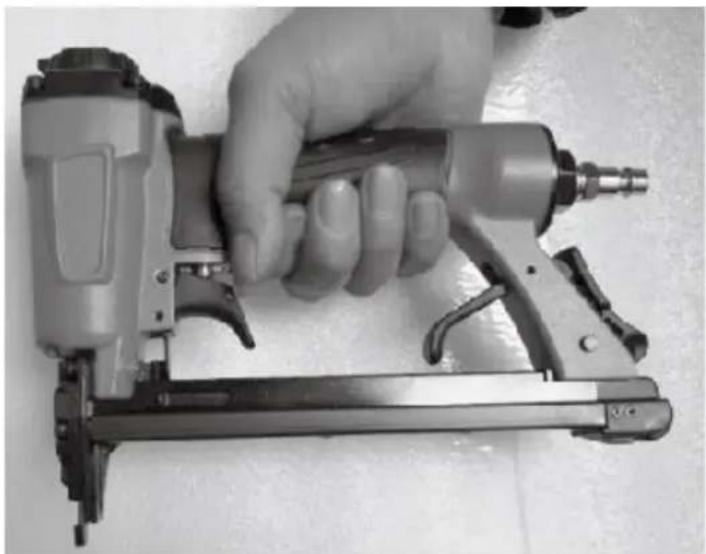

1. Um Heftklammern in das Magazin zu laden, drücken Sie den Magazinfreigabehebel.

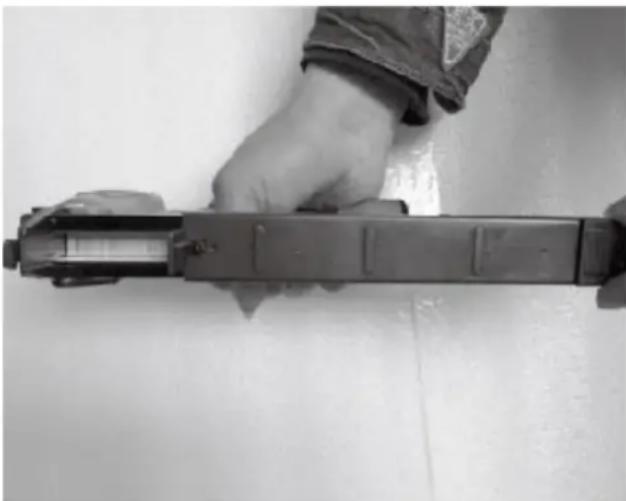

1. Legen Sie die Heftklammern in das Magazin ein. Schließen Sie dann das Magazin, indem Sie es ganz nach oben schieben.

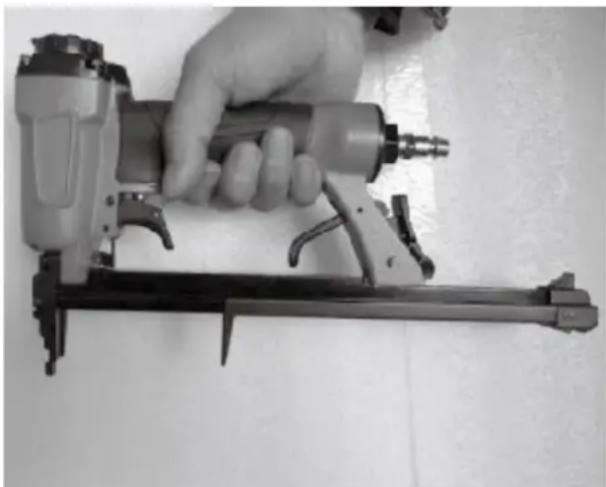

1. Prüfen Sie, ob der Versorgungsdruck im Bereich von 4,14 - 6,89 bar liegt. Schließen Sie den Druckschlauch an den Geräteanschluss an. Das Gerät ist betriebsbereit. Drücken Sie den Pistolenkopf gegen das zu befestigende Werkstück und betätigen Sie den Abzug, um die Heftklammer auszulösen.

3.3. Reinigung und Wartung

a) Trennen Sie das Gerät von der Druckluftzufuhr, bevor Sie es reinigen, einstellen oder Zubehörteile austauschen, und wenn das Gerät nicht in Gebrauch ist.
b) Verwenden Sie zur Reinigung von Oberflächen nur nicht ätzende Reinigungsmittel.
c) Nach jeder Reinigung sollten alle Teile gründlich getrocknet werden, bevor das Gerät wieder verwendet wird.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
e) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
f) Für die Reinigung muss ein weiches Tuch verwendet werden.
g) Schmieren Sie die Pistole, indem Sie täglich 2-3 Tropfen eines für Druckluftwerkzeuge geeigneten Öls auf den Lufteinlass geben.
h) Halten Sie das Gerät stets sauber.
i) Nehmen Sie jeden Monat oder alle 50 Betriebsstunden die obere Platte, die den Schlagbolzen abdeckt, ab und reinigen Sie sie.

j) Verwenden Sie einen Wasserabscheider in der Kompressorleitung, um Verunreinigungen durch Feuchtigkeit und mögliche Korrosionsschäden am Werkzeug zu vermeiden.

Entsorgung von Altgeräten:

Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung angezeigt. Die im Gerät verwendeten Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch Wiederverwendung, Recycling oder andere Formen der Nutzung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stelle für die Entsorgung von Altgeräten.

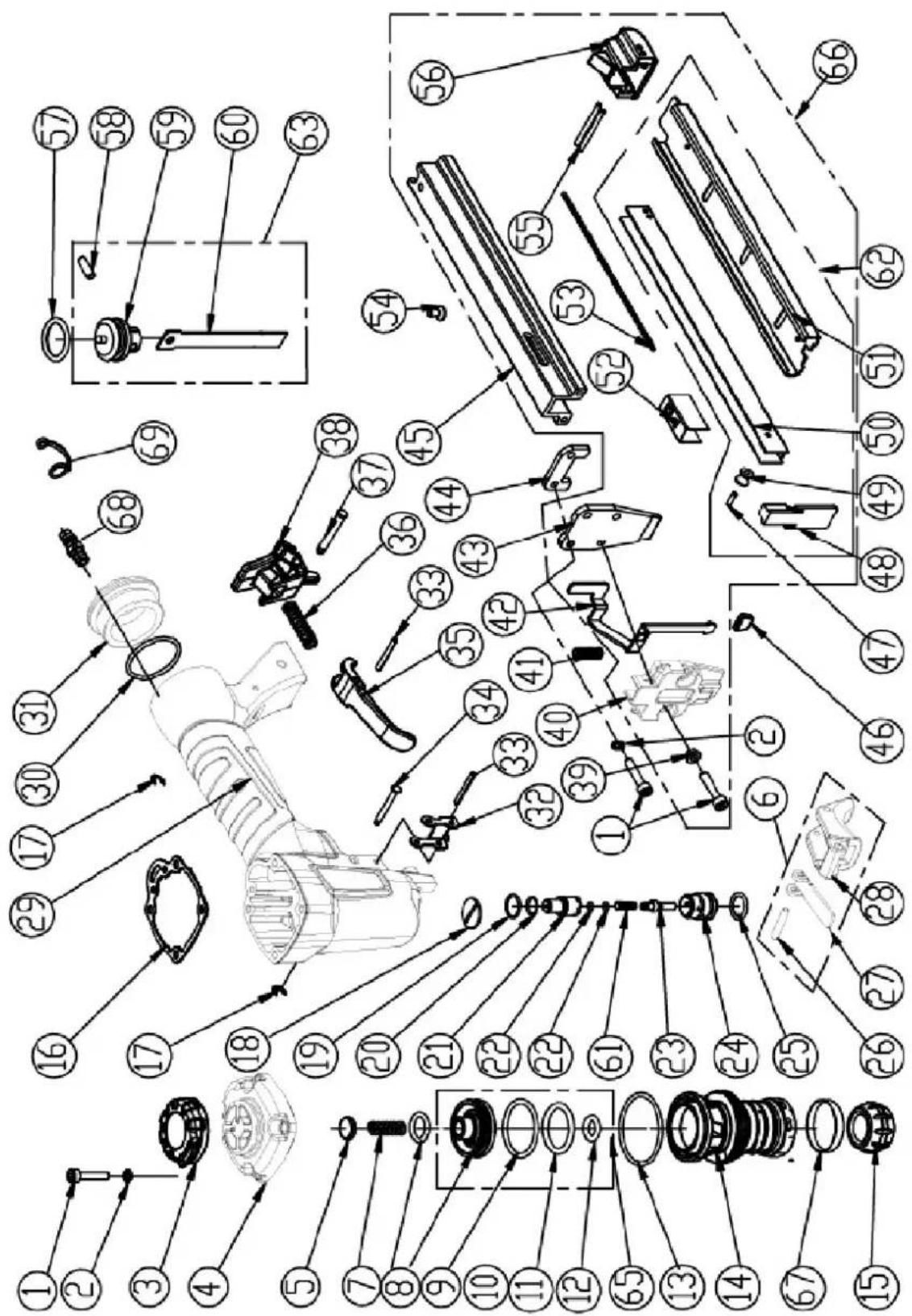

Explosionszeichnung:

Nr.	Parameterbeschreibung	Menge	Nr.	Parameterbeschreibung	Menge
1	Schraube M4x20	8	36	Feder der Zuführung	1
2	Dichtung	6	37	Schaft	1
3	Auslassdeckel	1	38	Hebel A	1
4	Abdeckung des Zylinders	1	39	Hülse M4	2
5	Dichtung	1	40	Seitenabdeckung	1
6	Abzugsvorrichtung	1	41	Feder der Zuführung	1
7	Feder der Zuführung	1	42	Kontaktelement Ausleger	1
8	Dichtungsring (O-Ring)	1	43	Schwert	1
9	Ablassventilstößel	1	44	Zwischenlage	1
10	O-Ring 26,6x2,4	1	45	Zeitschrift	1
11	O-Ring 21,3x3	1	46	Kontakt-Element	1
12	O-Ring 8x3	1	47	Federstecker 2,5x11	1
13	O-Ring 35x2	1	48	Platte	1
14	Zylinder	1	49	Buchse	1
15	Anschlag	1	50	Leitblech	1
16	Dichtung	1	51	Titelseite der Zeitschrift	1
17	Ring	2	52	Stopfer	1
18	Düse	1	53	Feder der Zuführung	1
19	O-Ring 11x1.05	1	54	Schraube M4x8	1
20	O-Ring 8x1	1	55	Federstecker 2,5x30	2
21	Topcase	1	56	Hintere Abdeckung	1
22	O-Ring 1,9x1,2	2	57	O-Ring 17,8x2,8	1
23	Der Kern	1	58	Stift 4,2x13,5	1
24	Führung des Ablassventils	1	59	Kolbenkopf	1
25	O-Ring 11x1,9	1	60	Platte	1
26	Aufnahmedorn 2,5x13,8	1	61	Konische Feder	1
27	Abzugshebel	1	62	Montage des Magazins	1
28	Abzug	1	63	Montage des Kolbens	1
29	Gehäuse	1	64	Abzugsvorrichtung	1
30	O-Ring 32,5x2,65	1	65	Kopf-Ventil-Kolben-Baugruppe	1
31	Hintere Abdeckung	1	66	Abzugsvorrichtung	1
32	Platte	1	67	Ring	1
33	Federstecker 2,5x22	2	68	Lufteinlass	1
34	Schaft	1	69	Stecker	1
35	Hebel B	1

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
