INSTRUKCJA OBSŁUGI AIRS1290ASN MSW

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozsądne wysiłki, aby zapewnić dokładne tłumaczenie; jednak żadne automatyczne tłumaczenie nie jest doskonałe, ani nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekolwiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Zszywacz pneumatyczny
Model	MSW-AIRS1290ASN
Długość zszywek [mm]	6-16
Zużycie powietrza [l/min]	34
Wielkość wlotu powietrza	1/4" PT
Maks. ciśnienie zasilania [bar]	8,27
Zalecany zakres zasilania [bar]	4,14 - 6,89
Wymiary (szerokość x głębokość x wysokość) [mm]	240x170x50
Cieżar [kg]	1

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

CE	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! Ogólny znak ostrzegawczy opisujący daną sytuację.
	Stosować ochronę słuchu. Narażenie na hałas może powodować utratę słuchu.Założyć okulary ochronne.
	Stosować rękawice ochronne.
	Stosować ochronę stóp.
	UWAGA! Niebezpieczeństwo uszkodzenia dłoni!
	UWAGA! Prawidłową pracę zapewnia bezpośrednie przyłożenie wylotu urządzenia do powierzchni roboczej.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

2. Bezpieczeństwo użytkowania

UWAGA!

Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do:

Zszywacz pneumatyczny

2.1. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złę oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.

b) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.

c) W razie wątpliwości czy urządzenie działa poprawnie, należy skontaktować się z serwisem producenta.

d) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!

e) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)

f) Podłączanie i odłączanie przewodu ciśnieniowego powinno odbywać się przy zamkniętym zaworze powietrza.

g) Nie wolno kierować przewodu ciśnieniowego w kierunku swoim lub innych osób lub zwierząt. Powietrze pod ciśnieniem może spowodować poważne obrażenia.

h) Nie wolno odcinać dopływu sprężonego powietrza przez zgniatanie lub zaginanie przewodów ciśnieniowych.

i) W czasie rozpoczęcia pracy z urządzeniem należy stopniowo zwiększać dopływ powietrza do urządzenia w celu upewnienia się, że działa ono prawidłowo. W przypadku zauważenia nieprawidłowej pracy urządzenia należy natychmiast odłączyć je od sprężonego powietrza i skontaktować się z serwisem producenta.

j) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy, naklejki są nieczytelne należy je wymienić.

k) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.

I) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
m) Urzadzenie trzymać z dala od dzieci i zwierzat.
n) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! Należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.2. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczaja w istotnym stopniu zdolności obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.
c) Urządzenie mogą obsługiwać osoby sprawne fizycznie, zdolne do jego obsługi i odpowiednio wyszkolone, które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy.
d) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
e) Należy używać środków ochrony osobistej wymaganych przy pracy urządzeniem wyszczególnionych w punkcie 1 objaśnienia symboli. Stosowanie odpowiednich, atestowanych środków ochrony osobistej zmniejsza ryzyko doznania urazu.
f) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłaczeniem do źródła zasilania.
g) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepsza kontrole nad urządzeniem w nieoczekiwanych sytuaciach.
h) Nie należy nosić luźnej odzieży ani biżuterii. Włosy, odzież i rękawice utrzymywać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy moga zostać chwycone przez ruchome części.
i) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.3. Bezpieczne stosowanie urządzenia

a) Nie należy przeciązać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej prace dla którego zostało zaprojektowane.
b) Przed przystąpieniem do regulacji, wymiany osprzętu a także po zakończeniu pracy z urządzeniem należy odłaczyć przewód ciśnieniowy. Taki środek zapobiegawczy zmniejsza ryzyko wypadku.
c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
d) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
e) Urządzenie należy chronić przed dziećmi.
f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkrecać śrub.
h) Nie należy pozostawiać włączonego urządzenia bez nadzoru.
i) Należy regularnie czviścić urządzenie, aby nie dopuścić do trwałego osadzenia sie zanieczyszczeń.
j) Należy używać węży zbrojonych do przyłącza sprężonego powietrza w miejscach o wysokim ryzyku uszkodzeń mechanicznych.
k) Przed każdym użyciem upewnić się, czy końcówka jest prawidłowo zamontowana w urządzeniu oraz czy wąż jest odpowiednio umocowany i nieuszkodzony.

1) Powietrze doprowadzone do urządzenia powinno być osuszone, czyste i wolne od zanieczyszczeń. Zanieczyszczenia mogą zapchać przewody oraz doprowadzić do uszkodzenia urządzenia i jego elementów.
m) Nie wolno przenosić lub wieszać urządzenie za przewód ciśnieniowy.
n) Nie wolno dotykać części lub akcesoriów ruchomych, chyba że urządzenie zostało odłączone od zasilania sprężonym powietrzem.
o) W przypadku zauważenia wycieku z urządzenia lub węży należy natychmiast odłączyć zasilanie sprężonym powietrzem i usunąć usterki.
p) Nie należy przekraczać zalecanego ciśnienia zasilania, ponieważ może to uszkodzić urządzenie.
q) Nie wolno zasłaniać wlotu i wylotu powietrza.
r) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
s) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
t) Trzymać urządzenia z dala od źródeł ognia i ciepła.
u) Urządzenie przeznaczone jest do zasilania sprężonym powietrzem. Wykorzystanie innych gazów do zasilania urządzenia jest zabronione!
v) Zabronione jest kierowanie wylotu urządzenia w kierunku swoim, innych ludzi oraz zwierząt.
w) Podczas przerwy w użytkowaniu nie należy trzymać dłoni na spuście urządzenia! Ryzyko niekontrolowanego uruchomienia!
x) Przed załadunkiem, rozładunkiem urządzenia lub opuszczeniem obszaru roboczego należy pamiętać o odłączeniu urządzenia od zasilania sprężonym powietrzem.
y) Uwaga! Zwołnienie spustu urządzenia z wypełnionym magazynkiem generuje silne uderzenie między wylotem, a powierzchnią roboczą. Należy zachować szczególną ostrożność!
z) Zachować bezpieczną odległość między powierzchnią roboczą, a innymi obiektami mogącymi znajdować się w pobliżu pracy urządzenia.
aa) Uwaga! Jeżeli podczas pracy z urządzeniem nastąpi zaklinowanie elementu mocującego w wylocie urządzenia, należy przed usunięciem usterki odłączyć urządzenie od źródła zasilania! Ryzyko obrażeń!
bb) Należy pamiętać o codziennym oliwieniu wlotu sprężonego powietrza.

UWAGA! Pomimo, iż urządzenie zostało zaprojektowane tak, aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Produkt przeznaczony jest do wbijania zszywek. Można go używać do dekorowania, prac tapicerskich, prac stolarskich i wykończeniowych.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

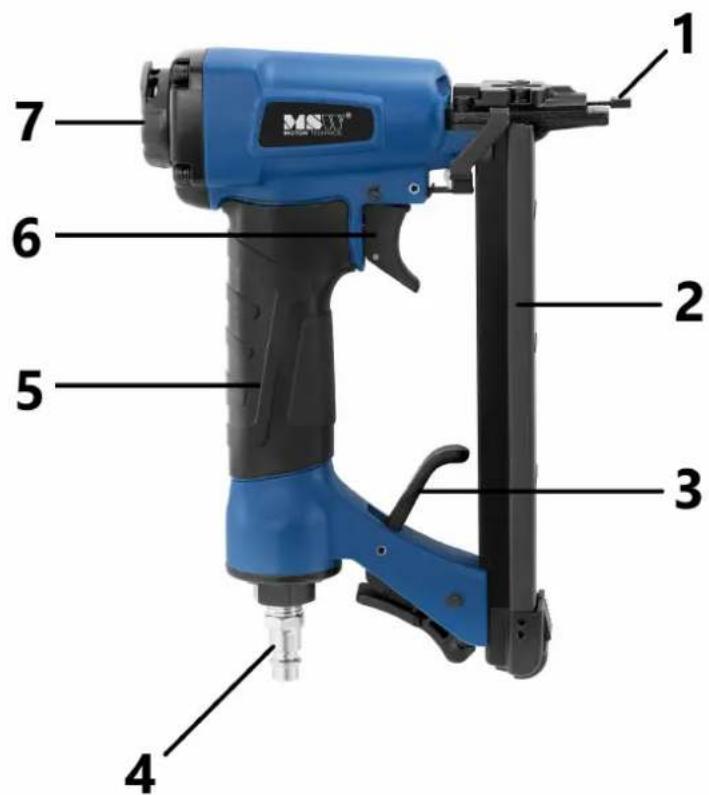

3.1. Opis urządzenia

MSX TT NDA1801 1 2 3 4 5 6 7

1 - Dociskowy element zabezpieczający
2 - Magazynek
3 - Dźwignia zwalniająca magazynek
4 - Złącze pneumatyczne
5 - Uchwyt
6 - Spust
7 - Regulowany wylot powietrza

3.2. Praca z urządzeniem

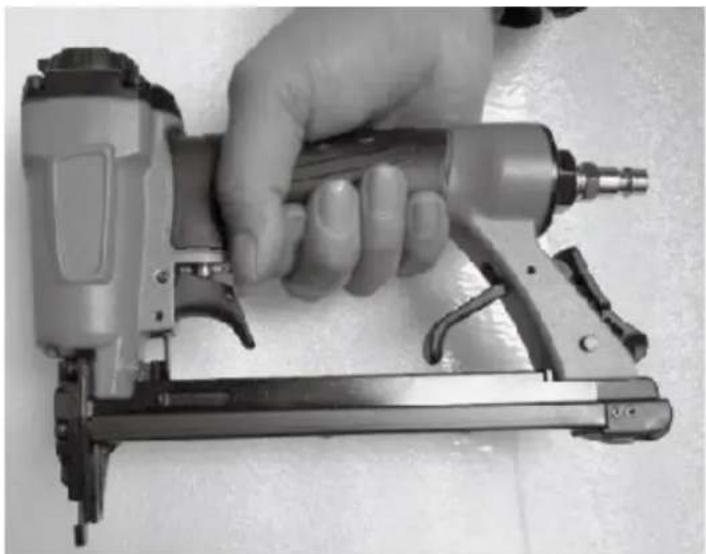

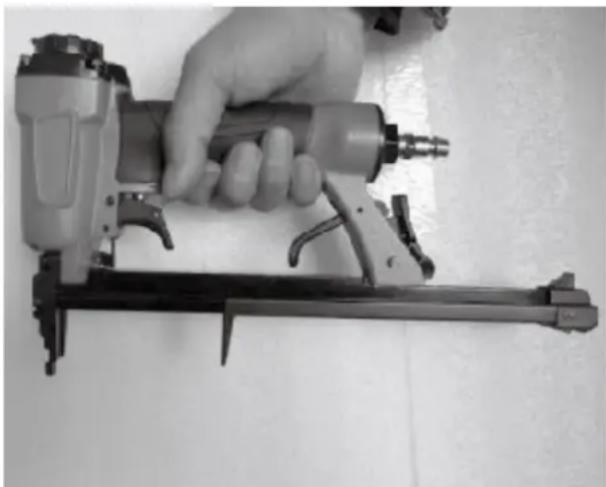

1. Aby załadować zszywki do magazynka nacisnąć dźwignię zwalniającą magazynek.

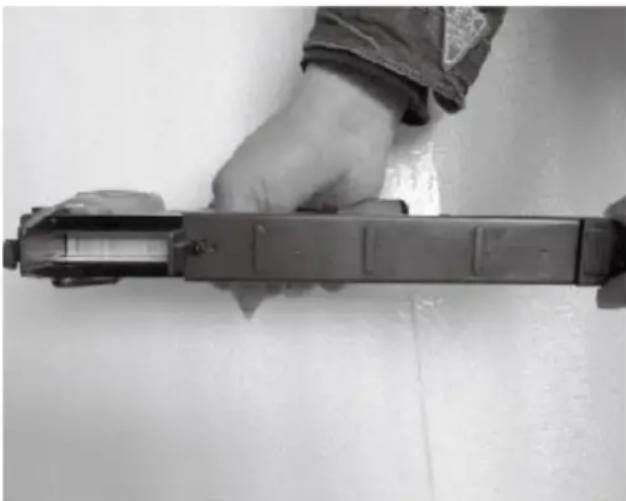

1. Załadować zszywki do magazynka. Następnie zamknąć magazynek poprzez wciśnięcie go całkowicie do góry.

1. Sprawdzić czy ciśnienie zasilania powietrzem mieści się w zakresie 4,14 - 6,89 bar. Podłączyć wąż ciśnieniowy do złącza urządzenia. Urządzenie jest gotowe do użycia. Docisnąć głowicę pistoletu do przedmiotu obrabianego, który ma zostać zamocowany i nacisnąć spust, aby wystrzelić zszywkę.

3.3. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy odłączyć urządzenie od zasilania sprężonym powietrzem.
b) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
c) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć zanim urządzenie zostanie ponownie użyte.
d) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
e) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
f) Do czyszczenia należy używać miękkiej ściereczki.
g) Smarować pistolet, nakładając codziennie 2-3 krople oleju przeznaczonego do narzędzi pneumatycznych do wlotu powietrza.
h) Utrzymywać urządzenie w czystości.
i) Co miesiąc lub co 50 godzin użytkowania, zdjąć górną płytkę zakrywającą sworzeń uderzający i oczyścić.
j) Stosować separator wody w przewodzie sprężarki, aby zredukować zanieczyszczenie wilgocią i możliwe uszkodzenia narzędzia spowodowane korozją.

Usuwanie zużytych urządzeń:

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

Rysunki złożeniowe:

Nr	Opis	Ilość	Nr	Opis	Ilość
1	Śruba M4x20	8	36	Sprężyna podajnika	1
2	Podkładka	6	37	Trzpień	1
3	Osłona wydechu	1	38	Dźwignia A	1
4	Pokrywa cylindra	1	39	Tuleja M4	2
5	Uszczelka	1	40	Boczna okładka	1
6	Zespół spustu	1	41	Sprężyna podajnika	1
7	Sprężyna podajnika	1	42	Wysięgnik elementu stykowego	1
8	O-ring	1	43	Prowadnica	1
9	Tłok zaworu spustowego	1	44	Element dystansowy	1
10	O-ring 26,6x2,4	1	45	Magazynek	1
11	O-ring 21,3x3	1	46	Element stykowy	1
12	O-ring 8x3	1	47	Sworzeń sprężynowy 2,5x11	1
13	O-ring 35x2	1	48	Płytka	1
14	Cylinder	1	49	Tuleja	1
15	Zderzak	1	50	Płyta prowadząca	1
16	Uszczelka	1	51	Pokrywa magazynka	1
17	Pierścień	2	52	Popychacz	1
18	Dysza	1	53	Sprężyna podajnika	1
19	O-ring 11x1,05	1	54	Śruba M4x8	1
20	O-ring 8x1	1	55	Sworzeń sprężynowy 2,5x30	2
21	Górna obudowa	1	56	Osłona tylna	1
22	O-ring 1,9x1,2	2	57	O-ring 17,8x2,8	1
23	Rdzeń	1	58	Trzpień 4,2x13,5	1
24	Prowadnica zaworu spustowego	1	59	Głowica tłoka	1
25	O-ring 11x1,9	1	60	Płytką	1
26	Trzpień 2,5x13,8	1	61	Sprężyna stożkowa	1
27	Dźwignia spustu	1	62	Zespół magazynka	1
28	Spust	1	63	Zespół tłoka	1
29	Korpus	1	64	Zespół spustu	1
30	O-ring 32,5x2,65	1	65	Zespół tłoków zaworu głowicy	1
31	Osłona tylna	1	66	Zespół spustu	1
32	Płytką	1	67	Pierścień	1
33	Sworzeń sprężynowy 2,5x22	2	68	Wlot powietrza	1
34	Trzpień	1	69	Zatyczka	1
35	Dźwignia B	1

3.3. ČISTĚNÍ A ÚDRŽBA

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczo- nego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segreg- gacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
