1. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfälltig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheits-hinweisen vertraut.

Achtung!

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mit dieser Gebrauchsanweisung nicht vertraut sind, die Benzin-Motorpumpe nicht benutzen.

• Diese Pumpe ist nur für klares Wasser bestimmt. Sie ist nicht geeignet für Benzin, Öl, Diesel, Heizöl, Milch und sonstige Flüssigkeiten.
• Der Druckschlauch soll 2 Zoll Durchmesser betragen. Bei kleineren Schläuchen entsteht ein Reibungsverlust.
  ● Die Pumpe niemals ohne Saugkorb betreiben.
• Nicht autorisierte Modifikationen an dem Motor oder unzulässiger Einsatz des Motors können die Funktionen und/oder die Betriebssicherheit sowie die Lebensdauer des Motors beeinträchtigen. Daher nur genehmigte Ersatzteile und genehmigtes Zubehör am Motor verwenden.
• Benzin ist extrem feuergefährlich und muß daher mit besonderer Vorsicht gehandhabt werden.
• Den Kraftstofftank nur im Freien auffüllen. Vermeiden Sie ein Überfüllen.
  ● Vermeiden Sie unbedingt das Treibstoffnachfüllen während des Betriebes.
• Beim Einfüllen des Treibstoffes bzw. bei Wartungsarbeiten nicht rauchen und genügend Abstand zu offenen Feuern einhalten. Brand und Explosionsgefahr!
• Während des Betriebes kann das Berühren des Schalldämpfers oder des Zylinderkopfes zu Verbrennungen führen.
• Verschüttetes Benzin sofort aufwischen, bevor der Motor gestartet wird. Starten Sie den Motor niemals, wenn Sie Benzindämpfe feststellen. Brand und Explosionsgefahr!
• Achten Sie darauf, daß sich in näherer Umgebung keine brennbaren bzw. explosiven Materialien befinden.
• Den Auspuff des Motors immer so anordnen, daß eine gute Luftzirkulation gewährleistet wird.
• Lagern Sie die Pumpe niemals bei gefülltem Kraftstofftank in geschlossenen Gebäuden, in denen durch offenes Feuer oder Funken die Benzindämpfe entzündet werden können.
• Lassen Sie zuerst den Motor abkühlen bevor, Sie die Pumpe lagern.
• Den Kraftstoff ablassen, bevor Sie die Benzinmotor-

pumpe transportieren.

• Niemals den Motor über seiner maximalen Nenndrehzahl betreiben, da sonst Verletzungsgefahr besteht. Die vom Hersteller der Benzinmotorpumpe eingestellte Motor-Drehzahl darf nicht geändert werden.
• Achten Sie darauf, daß die Kühlrippen frei von Verunreinigungen (Laub, Gras usw.) bleiben.
• Niemals den Zündkerzenstecker bei laufenden Motor berühren. Vorsicht Stromschlag!
• Halten Sie Ihre Hände und Füße von drehenden Teilen fern.
• Bei Wartungsarbeiten ziehen Sie den Zündkerzenstecker und entfernen Sie die Zündkerze, um ungewolltes Anlassen des Motors zu vermeiden.
• Niemals mit einem Hammer oder dergleichen gegen das Schwungrad schlagen, da dieses sonst während des Betriebes bersten kann.
• Die Lärmentwicklung der Pumpe kann 85 dB(A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforderlich.
• Alle Muttern, Schrauben und Befestigungselemente regelmäßig kontrollieren und ggf. nachziehen, um optimale Betriebssicherheit sicherzustellen.
• Halten Sie Ihren Arbeitsbereich frei von Objekten, die von drehbaren Teilen erfaßt werden können.
• Niemals den Motor in geschlossenen Räumen oder beengten Bereichen betreiben. Vergiftungsgefahr!
• Druckleitung nur kurzzeitig absperren. Überhitzungsgefahr!

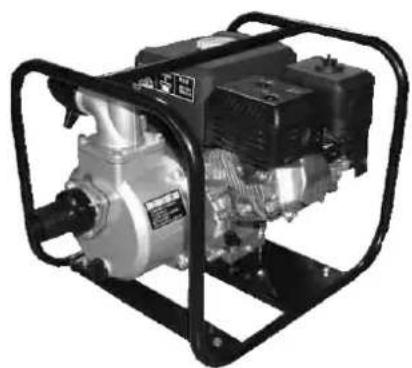

2. Gerätebeschreibung (Bild 1-3)

1 Tankdeckel
2 Füllstutzen mit Schraube
3 Druckanschluß
4 Öleinfüllschraube
5 Ölablaßschraube
6 Ein-/Ausschalter
7 Reversierstarter
8 Benzinhahn
9 Chokehebel
10 Gashebel
11 Sauganschluß
12 Wasserentleerungsschraube

D

3. Technische Daten

Viertaktmotor 4,35 PS / 3,2 kW

Hubraum 163 cm

Drehzahl max. 3600 min

Treibstoff

Normalbenzin

Tankinhalt 3,6 l

Ölmenge 0,6 l

Zündkerze NGK BPR5ES

Schalldruckpegel LPA 86 dB(A)

Schalleistungspegel LWA 102 dB(A)

Förderhöhe max. 30 m

Druck max. 3,0 bar

Fördermenge max. 21960 l/h

Saughöhe max. 6 m

Saug und Druckanschluß 2"

4. Beständigkeit

Die maximale Temperatur der Förderflüssigkeit sollte im Dauerbetrieb +35°C nicht überschreiten. Mit dieser Pumpe dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden. Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

5. Verwendungszweck

Einsatzbereich

Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Gärten.

Zum Betrieb von Rasensprengern.

Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasser-Zisternen und Brunnen.

Fördermedien

Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichte Waschlauge/ Brauchwasser.

6. Bedienungshinweise

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

7. Vor Inbetriebnahme

Die Pumpe ist selbstansaugend. Vor der ersten Inbetriebnahme muß die Pumpe durch den Füllstutzen bis zum Überlaufen mit Förderflüssigkeit aufgefüllt werden.

Anschluß einer Saugleitung:

● Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang.
- Saug- und Druckleitung sind so anzubringen, daß diese keinen mechanischen Druck auf die Pumpe ausüben.
- Das Saugventil sollte genügend tief im Wasser liegen, so daß durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird.
- Eine undichte Saugleitung verhindert durch Luftansaugen das Ansaugen des Wassers.
- Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.) Falls notwendig, ist ein Vorfilter anzu-bringen.

8. Inbetriebnahme

• ca. o,6 l Motorenöl (15W40) einfüllen (siehe Ölwechsel)
• Pumpe auf einen ebenen und festen Standort aufstellen.
• Die Druckleitung muß direkt oder über einen Gewindenippel an den Druckleitungsanschluß (3) der Pumpe angeschlossen werden.
  ● Saugleitung betriebsbereit anbringen
  ● Pumpe am Füllstutzen (2) mit Wasser auffüllen.

Achtung: Falls Sie die Pumpe mit den beiliegenden Reduzierstücken betreiben, verringern sich die Leistungswerte.

Anlassen: (siehe Bild 1)

1. Füllen Sie das Benzin in den Tank (1).
2. Benzinhahn (8) öffnen
3. Den Gashebel (10) in die Mitte stellen.
4. Bei Kaltstart den Chokehebel (9) schließen.
5. Den Ein-Aus-Schalter (6) auf Stellung "ON"
6. Ziehen Sie kräftig am Seilzugstarter (7).
7. Nach ca. 1 min. Laufzeit den Chokehebel (9) wieder öffnen.
8. Bei warmen Motor können Sie den Chokehebel beim Starten in geöffneter Stellung belassen.

- Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrorgane (Spritzdüsen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann.

D

• Je nach Saughöhe und Luftmenge in der Saugleitung kann der erste Ansaugvorgang ca. 0,5 min.- 5 min. betragen. Bei längeren Ansaugzeiten sollte erneut Wasser aufgefüllt werden.
• Wird die Pumpe nach dem Einsatz wieder entfernt, so muß bei erneutem Anschluß und Inbetriebnahme unbedingt wieder Wasser aufgefüllt werden.

Abstellen:

1. Ein-Aus-Schalter (6) auf Stellung "OFF"
2. Benzinhahn (8) schließen

Einlaufzeit:

In den ersten 20 Betriebsstunden darf der Motor nicht zu lange mit Vollgas betrieben werden.

Fehlzündungen, Anlaßschwierigkeiten: Überprüfen, ob

● Kraftstoff in den Vergaser fließt;
● Kraftstofffilter sauber ist;
● die Vergaserluftklappe offen ist;
● der Luftfilter sauber ist;
- die Zündkerze sauber ist und der Elektrodenabstand zwischen 0,6 und 0,7mm liegt.

9. Wartungshinweise

Achtung! Serviceheft bachten!

Die Zündkerze

Alle 50 Betriebsstunden Zündkerze ausbauen und von Ablagerungen reinigen.

Elektrodenabstand auf ca. 0,6 - 0,7 mm einstellen.

Luftfilter

Der Luftfilter sollte ca. alle 50 Betriebsstunden ausgebaut und gereinigt werden (Abb. 4-5).

Dazu öffnen Sie:

1. die Befestigungs-Mutter von Hand;
2. entfernen Sie die Filterabdeckung;
3. entnehmen Sie den Luftfilter;
4. reinigen Sie den Luftfilter durch ausklopfen;
5. montieren Sie die Teile in umgekehrter Reihenfolge.

Achtung! Niemals Haushaltsreiniger oder Benzin zum Reinigen verwenden.

Kraftstofffilter

Bei langen Standzeiten der Pumpe oder nach ca. 100 Betriebsstunden sollte der Kraftstofffilter eben-falls ausgebaut und mit Benzin gereinigt werden.

10. Ölwechsel

Der Motorölwechsel sollte bei betriebswaremen Motor durchgeführt werden.

● Nur Motorenröl (15W40) verwenden
- Gerät auf geeigneter Unterlage leicht schräg gegen die Ölablassschraube abstellen
- Öleinfüllschraube (4) öffnen
- Ölablassschraube (5) öffnen und warmes Motorenöl ablassen.
- Nach Auslaufen des Altöls Ölablassschraube schließen und Gerät eben aufstellen.
- Motorenöl bis zum Überlauf einfüllen.
● Das Altöl muss ordentlich entsorgt werden.

11. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

● Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
● Ersatzteil-Nummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

Wir weisen ausdrücklich darauf hin, daß wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Original-Teile, oder von uns freigegebene Teile verwendet werden und die Reparatur nicht durch unseren Kundendienst durchgeführt wird.

D

12. Störungen

Pumpe saugt nicht an:

Ursachen Beheben
Saugventil nicht im Wasser Saugventil im Wasser anbringen
Pumpenraum ohne Wasser Wasser in Ansauganschluß füllen
Luft in der Saugleitung Dichtigkeit der Saugleitung überprüfen
Saugkorb (Saugventil) verstopft Saugkorb reinigen
max. Saughöhe überschritten Saughöhe überprüfen

Fördermenge ungenügend:

Ursachen Beheben
Saughöhe zu hoch Saughöhe überprüfen
Saugkorb verschmutzt Saugkorb reinigen
Wasserspiegel sinkt rasch Saugventil tiefer legen
Pumpenleistung verringert durch Schadstoffe Pumpe reinigen und Verschleißteil ersetzen

Achtung!

Die Pumpe darf nicht trocken laufen.

Konformitätserklärung

ISC-GmbH · Eschenstraße 6 · D-94405 Landau/Isar

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
© declares conformity with the EU Directive and standards marked below for the article
déclare la conformité suivante selon la
^F directive CE et les normes concernant l'article
verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
● declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo
förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
ilmoittaa seuraavaa Euroopan unionin direktivien ja normien mukaista yhdenmukaisuutta tuotteelle
erklærer herved følgende samsvar med EU-direktiv og standarder for artikkel
заявляет о соответствии товара следующим директивам и нормам EC izjavljuje sljedeću uskladjenost s odredbama i normama EU za artikl.
® declară următoarea conformitate cu linia directoare CE și normele valabile pentru articolul.
ürün ile ilgili olarak AB Yönetmelikleri ve Normları gereğince aşağıdaki uygunluk açıkla masını sunar.
© δηλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν

①dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
attesterer følgende overensstemmelse i
(DK) henhold til EU-direktiv og standarder for produkt
prohlašuje následulící shodu podle směrnice
© EU a norem pro výrobek.
a következő konformitást jelenti ki a termékek-
re vonatkozó EU-irányvonálak és normák szerint
pojasnjuje sledečo skladnost po smernici EU
⑤10 in normah za artikel.
deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
vydáva nasledujúce prehlásenie o zhode podl'a smernice EU a noriem pre výrobok.
⑥ декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.
заявляє про відповідність згідно з Директивою ЄС та стандартами, чинними для даного товару
deklareerib vastavuse järgnevatele EL direktiivi dele ja normidele
deklaruoja atitikti pagal ES direktyvas ir normas straipsniui
izjavljuje sledeçi konformitet u skladu s odred bom EZ i normama za artikl
Atbilstības sertifikāts apliecina zemāk minēto preču atbilstību ES direktīvām un standartiem
Samræmisyfirlýsing staðfestir eftirfarandi samræmi samkvæmt reglum Evfrópubandalagsins og stöðlum fyrir vörur

Benzinmotor-Pumpe CMI BP 3,2

X 2006/42/EG

87/404/EWG

2006/95/EG

R&TTED 1999/5/EG

97/23/EG

Landau/Isar, den 03.07.2007

Weichselgartner

General-Manager

Wimmer Product-Management

Art.-Nr.: 41.713.33 I.-Nr.: 01026 Archivierung: 4171320-05-4155050

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

①

D-42929 Wermelskirchen

① CERTIFICATO DI GARANZIA

Gentili clienti,

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen.

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

1. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

2. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

iSC GmbH • Eschenstrasse 6 • 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 120 509 • Telefax +49 [0] 180 5 835 830 (Anrufkosten: 0,14 Euro/Minute, Festnetz der T-Com)

E-Mail: [e-mail] • Internet: www.isc-gmbh.info

1 Service Holdline Kontakuten - es wird Ihnen eine Projektnummer zugelt ist 2 Bitte Airscritt eintragen 3 Felbergeschübing und bitte Art-Nr. und I.-Nr. angaben 4 Garantefall JAV.NI bitte ankenzen sowie Kaufbejg-Nr. und Datum bitte angaben und eine Körde des Kaufbejges bitte belogen und I.-Nr. angaben 1

4 Garantie: JA □ NEIN □ Kaufbelieg-Nr. / Datum:

Sehr geehefe Kundin, sehr geeheter Kunde, für sie Hirse Reklamation schweiler bearden und Ihnen schweiter hellen. Eine zu ungeneue Beschreibung mit Begritten wie „Gerat funktioniert nicht“, oder „Gerat deteki „verziger hingegen die Bearbelung etelich.“
