BEDIENUNGSANLEITUNG SP 1000 CMI

Schmutzwasserpumpe mit Schwimmschalter

Albert-Einstein-Straße 7-9

D-42929 Wermelskirchen

Made for OBI www.obi.de

2005-11

1. Vor Inbetriebnahme beachten!

- Der elektrische Anschluss erfolgt an einer Schutzkontaktsteckdose, mit einer Netzspannung von 230 V \~ 50 Hz. Sicherung mindestens 6 Ampere.

Vorsicht!

An stehenden Gewässern, Garten- und Schwimmteichen und in deren Umgebung ist die Benützung der Pumpe nur mit Fehlerstrom-Schutzschalter mit einem auslösenden Nennstrom bis 30 mA (nach VDE 0100 Teil 702 und 738) zulässig.

Die Pumpe ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in welchen sich während des Betriebs Personen oder Tiere aufhalten können.

Ein Betrieb der Pumpe während des Aufenthalts von Mensch oder Tier im Gefahrenbereich ist nicht zulässig. Fragen Sie Ihren Elektrofachmann!

Achtung!

(Für Ihre Sicherheit)

Bevor Sie Ihre neue Tauchmotorpumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen, ob die

• Erdung
• Nullung
• Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren.
  ● Die elektrischen Steckverbindungen sind vor Nässe zu schützen.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
• Die Förderung von aggressiven Flüssigkeiten, sowie die Förderung von abrasiven (schmirgel-wirkenden) Stoffen ist auf jeden Fall zu vermeiden.
  ● Die Tauchmotorpumpe ist vor Frost zu schützen.
  ● Die Pumpe ist vor Trockenlauf zu schützen.
• Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.

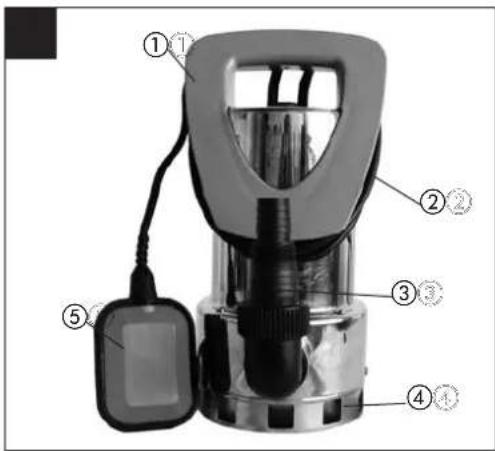

2. Gerätebeschreibung (Abb. 1-2)

1 Handgriff
2 Integrierte Kabelaufwicklung
3 Universal-Schlauchanschluss
4 Ansaugkorb
5 Schwimmschalter
6 Schraube zur Höhenverstellung

3. Beständigkeit

Die von Ihnen erworbene Tauchmotorpumpe ist für die Förderung von Wasser mit einer maximalen Temperatur von 35°C bestimmt.

Diese Pumpe darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte verwendet werden!

4. Die Installation

Die Installation der Tauchmotorpumpe erfolgt entweder:

• Stationär mit fester Rohrleitung oder
  ● Stationär mit flexibler Schlauchleitung

Zu beachten!

Bei der Installation ist zu beachten, dass die Pumpe niemals freihängend an die Druckleitung oder am Stromkabel montiert werden darf. Die Tauchmotorpumpe muss an dem dafür vorgesehenen Tragegriff aufgehängt werden, bzw. auf dem Schachtboden aufliegen. Um eine einwandfreie Funktion der Pumpe zu gewährleisten, muss der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein. Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintrocknen und die Pumpe am Anlaufen hindern. Deshalb ist es notwendig, die Tauchmotorpumpe regelmäßig zu prüfen (Anlaufversuche durchführen).

Der Schwimmschalter ist so eingestellt, dass eine sofortige Inbetriebnahme möglich ist.

Hinweis!

Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmerschalter frei bewegen kann.

5. Der Netzanschluss

Die von Ihnen erworbene Tauchpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V \~ 50 Hz. Vergewissern Sie sich, dass die Steckdose ausreichend abgesichert ist (mind. 6 A), und einwandfrei in Ordnung ist. Führen Sie den Pumpenstecker in die Steckdose ein und die Pumpe ist somit betriebsbereit.

Hinweis!

Sollte die Netzleitung oder der Stecker aufgrund äußeren Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden!

D

Das Kabel muss gegen ein neues ausgetauscht werden.

Achtung!

Diese Arbeit ist nur von einem Fachmann des Elektrohandwerks oder vom Kundendienst ISC GmbH durchzuführen, um Gefährdungen zu vermeiden.

6. Einsatzbereiche

Diese Pumpe wird vorzüglich als Kellerpumpe verwendet. Eingebaut in einen Schacht gibt diese Pumpe Sicherheit vor Überschwemmungen.

Sie finden aber auch überall dort Anwendung, wo Wasser umgefördert werden muß, z.B. im Haushalt, in der Landwirtschaft, im Gartenbau, im Sanitärgewerbe und vielen Anwendungen mehr.

Die Pumpe darf nicht für den Betrieb von Schwimmbecken verwendet werden!

7. Die Inbetriebnahme

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte Ihre neue Pumpe in Betrieb nehmen:

• Prüfen Sie, dass die Pumpe auf dem Schachtboden liegt.
• Prüfen Sie, dass die Druckleitung ordnungsgemäß angebracht wurde.
  ●Vergewissern Sie sich, dass der elektrische Anschluss 230 V \~ 50 Hz beträgt.
• Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose.
  ●Vergewissern Sie sich, dass niemals Feuchtigkeit oder Wasser an den Netzanschluss kommt.
  ●Vermeiden Sie, dass die Pumpe trocken läuft.

8. Wartungshinweise!

Die Tauchmotorpumpe ist ein wartungsfreies und bewährtes Qualitätserzeugnis, das strengen Endkontrollen unterworfen wird.

Für eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege.

Achtung! Wichtig!

●Vor jeder Wartungsarbeit den Netzstecker ziehen.
- Bei transportabler Verwendung sollte die Pumpe nach jedem Gebrauch mit klarem Wasser gereinigt werden.
- Bei stationärer Installation empfiehlt sich alle 3 Monate die Funktion des Schwimmschalters zu

überprüfen.

●Fusseln und faserige Partikel, die sich im Pumpengehäuse eventuell festgesetzt haben, mit einem Wasserstrahl entfernen.
●Alle 3 Monate Schachtboden von Schlamm befreien und auch die Schachtwände reinigen.
- Den Schwimmschalter von Ablagerungen mit klarem Wasser reinigen.

Reinigung des Schaufelrades

Bei zu starker Ablagerung im Pumpengehäuse muss der untere Teil der Pumpe wie folgt zerlegt werden:

1. Entfernen Sie die Befestigungsschrauben des Ansaugkorbes.
2. Lösen Sie den Ansaugkorb vom Pumpengehäuse.
3. Das Schaufelrad mit klarem Wasser reinigen. Achtung! Die Pumpe nicht auf dem Schaufelrad abstellen oder abstützen!
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

9. Einstellung des Ein/Aus-Schaltpunktes

Automatikbetrieb:

Der Ein- bzw. Ausschaltpunkt kann durch Verschieben an der Höhenverstellung am Gerät stufenlos vorgenommen werden. Hierzu muss die Schraube (Abb. 2 Punkt 6) vorher gelockert werden. Die Schaltdifferenz kann universell durch Verlängern oder Verkürzen des Schwimmerkabels eingestellt werden.

Bitte prüfen Sie vor Inbetriebnahme folgende Punkte:

●Der Schwimmschalter muss so angebracht sein, dass die Schaltpunkthöhe: EIN und die Schaltpunkthöhe: AUS leicht und mit wenig Kraftaufwand erreicht werden kann. Prüfen Sie dies, indem Sie die Pumpe in ein Gefäß, gefüllt mit Wasser, stellen und den Schwimmschalter mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen ob die Pumpe sich ein bzw. ausschaltet.
- Achten Sie auch darauf, dass der Abstand zwischen dem Schwimmschalterkopf und der Kabelhalterung nicht zu gering ist. Bei zu geringen Abstand wird die einwandfreie Funktion nicht gewährleistet.
- Achten Sie bei der Einstellung des Schwimmschalters darauf, dass der Schwimmschalter nicht vor dem Ausschalten der Pumpe den Boden berührt. Achtung! Gefahr des Trockenlaufes.

Manueller Betrieb:

Der Schwimmerschalter muss wie in Bild 3 montiert werden. Somit läuft die Pumpe ständig.

10. Garantiehinweise:

Nicht unter die Garantie fallen:

- Zerstörung der Gleitringdichtung durch Trockenlauf oder durch Förderung von Reinigungsmitteln und sonstigen chemischen Produkten.

●Transportschaden

●Schäden, verursacht durch Fremdeingriffe

11. Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

●Typ des Gerätes

●Artikelnummer des Gerätes

●Identnummer des Gerätes

●Ersatzeilnummer des erforderlichen Ersatzteiles

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

12. Technische Daten

Netzanschluss 230V \~50 Hz

Aufnahmeleistung 1000 Watt

Fördermenge max. 20.000 l/h

Förderhöhe max. 8 m

Eintauchtiefe max. 5 m

Wassertemperatur max. 35°C

Schlauchanschluss 11/2" IG

Fremdkörper max.: ∅ 20 mm

Schaltpunkthöhe: EIN max. ca. 62 cm

Schaltpunkthöhe: AUS min. ca. 5 cm

13. Leistungsdaten

Förderhöhe	Fördermenge
1m	max.: 19.000 l/h
2m	max.: 18.200 l/h
3m	max.: 16.500 l/h
4m	max.: 14.800 l/h
5m	max.: 12.500 l/h
6m	max.: 10.400 l/h

D

1. Störungen – Ursachen – Abhilfe

Störungen	Ursachen	Abhilfe
Pumpe läuft nicht an	- Netzspannung fehlt- Schwimmschalter schaltet nicht	- Netzspannung überprüfen- Schwimmschalter in höhere Stellung bringen
Pumpe fördert nicht	- Einlaufsieb verstopft- Druckschlauch geknickt	- Einlaufsieb mit Wasserstrahl reinigen- Knickstelle beheben
Pumpe schaltet nicht aus	- Schwimmschalter kann nicht absinken	- Pumpe auf dem Schachtboden richtig auflegen
Fördermenge ungenügend	- Einlaufsieb verstopft- Pumpenleistung verringert, durch stark verschmutzte und schmiergelnde Wasserbeimengungen	- Einlaufsieb reinigen- Pumpe reinigen und Verschleißteile ersetzen
Pumpe schaltet nach kurzer Laufzeit ab	- Motorschutz schaltet die Pumpe wegen zu starker Wasserverschmutzung ab- Wassertemperatur zu hoch, Motorschutz schaltet ab	- Netzstecker ziehen und Pumpe sowie Schacht reinigen- Auf maximale Wassertemperatur von 35^ C achten!
